Преимущества переносной пилы
Ручная циркулярная пила
Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.
- На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
- Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
- Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
- Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.
Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилой
Ручная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструмент
Сетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой
В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.
Изготовление инструмента из ручной циркулярной пилы
Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.
Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.
Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом
. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.
Какое назначение у этого инструмента и как он устроен
Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.
Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол
Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:
- изготовления декоративных рамок;
- обналичивания дверных луток;
- устройства плинтусов;
- сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
- отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.
При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.
Такие работы часто выполняют при изготовлении оконных рам
Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.
Части механизма
Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

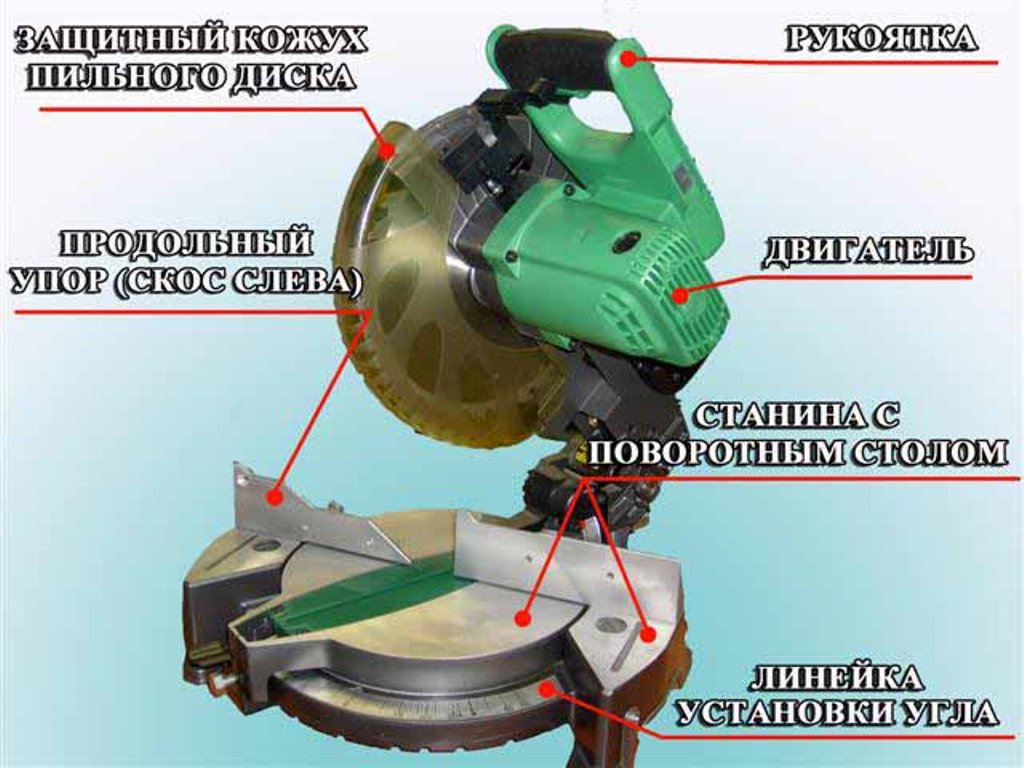

Основные элементы конструкции торцевой пилы
На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.
Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.
Как сделать ручной фрезер из болгарки своими руками
Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.
Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.
Конструкция фрезера
Конструкция фрезера
В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:
- Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
- Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
- В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.
В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.
Необходимые материалы и инструменты
Необходимые материалы и инструменты
Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:
Подходящей электрической дрели или болгарки
Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы
Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей
Дрель с большим набором различных сверл
Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл
Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.
Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:
- Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
- Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
- Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.
Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.
Как сделать торцовочную пилу из циркулярной своими руками?
Торцовочная пила – устройство, которое необходимо взять «на вооружение» каждому строителю. Однако не секрет, что качественный профессиональный инструмент, представленный на строительном рынке, стоит довольно дорого. Именно поэтому тем, кто хочет сэкономить материальные средства, а также проявить свои умения, следует попробовать сделать торцовочную пилу своими руками. Исходным материалом для этого станет циркулярная пила.
Разновидности торцовочных пил
Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.
Маятниковая
Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.
Комбинированная
При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.
С протяжкой
Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.
Как сделать торцовку из циркулярки?
Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).
В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».
По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.
Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.
После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.
Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.
Преимущества и недостатки самодельного прибора
Плюсы.
Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.
Минусы.
Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.
Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.
Это интересно: Пенофол фольгированный — технические характеристики, что это такое, применение в теплоизоляции
Самодельная торцовочная пила
УШМ любой модели и размера может быть модифицирована в торцовочную пилу. Торцовочная (маятниковая) дисковая пила – это электрический инструмент (редко аккумуляторный), используемый только в стационарном виде для распила заготовок из различных материалов под острым и прямым углом. Отличия такой пилы от других заключаются в высокой точности распила под заданным углом и сохранении целостности резаного края.
Своими руками можно изготовить инсталлируемую конструкцию, которая позволит использовать болгарку в качестве торцовочной пилы. Для сборки простейшей модификации потребуется подготовить:
- деревянные заготовки – лист ДВП, соответствующий размеру будущей рабочей поверхности, различные бруски (можно из того же ДВП);
- саморезы по дереву;
- болты и гайки;
- обычную дверную петлю рояльного типа.
Инструмент, необходимый для изготовления торцовочной пилы:
- электролобзик или ножовка;
- дрель или шуруповерт;
- два сверла – 3 мм и 6-8 мм;
- пластиковый затягиваемый хомут.
Процесс сборки. Будущая маятниковая рама торцовочной пилы должна располагаться на твердой, ровной, не шаткой поверхности. Может быть использован стол-верстак или отдельно собранная конструкция. Высота плоскости, на которой будет стоять изделие, должна быть достаточной для комфортной работы. Режущий элемент торцовочной пилы всегда располагается на краю стола или верстака. Этот факт учитывается при сборке самодельной торцовочной пилы.
Размер рабочей плоскости станка определяется размером, весом болгарки и целью ее использования. Для УШМ наименьшего размера подойдет лист ДВП 50х50 см. Его необходимо закрепить на верстаке таким образом, чтобы один его край выступал над полом на 15 см. В середине выступающей части делается прямоугольный вырез, предназначенный для опускания в него режущего элемента болгарки. Ширина выреза варьируется от 10 до 12 см, длина – 15 см.
На одной стороне будет находиться оператор станка, с другой – закрепляется отрезок рояльной петли шириной 5-6 см. Крепление навеса, как и всех остальных деревянных деталей, осуществляется при помощи саморезов. Для этого в заготовке просверливается отверстие 3 мм – это нужно для того, чтобы саморез не разрушал деревянный материал. В этом же отверстии сверлится еще одно – 6 мм в диаметре и 2-3 мм в глубину – потай для шляпки самореза, которая не должна выступать над рабочей плоскостью.
УШМ крепится к последнему брусу снизу. Для этого в нем просверливается отверстие диаметром, равным диаметру резьбового отверстия в болгарке. В него продевается болт соответствующего диаметра и длины. Любые несоответствия размеров рамы и болгарки компенсируются дополнительными шайбами, гроверами, прокладками. Ее редуктор должен быть выставлен таким образом, чтобы направление движения отрезного диска было направлено в сторону оператора станка.
Задняя часть болгарки притягивается к несущему бруску пластиковым хомутом. Пусковая кнопка должна оставаться доступной для экстренного отключения электроинструмента. К плоскости рабочей области прикручивается деревянный брус 5х5 см, предназначенный для использования в качестве упора для резки заготовки из дерева или металла. Его наличие обеспечит ровное распиливание и отсутствие биения материала. Рассматриваемая конструкция в перевернутом виде и с закрепленной болгаркой может использоваться в качестве самодельной пилорамы. В зависимости от целевого назначения возможно изготовление и портальной рамы для болгарки.
Описанная выше модель торцовочной пилы на базе болгарки показана на следующем фото.

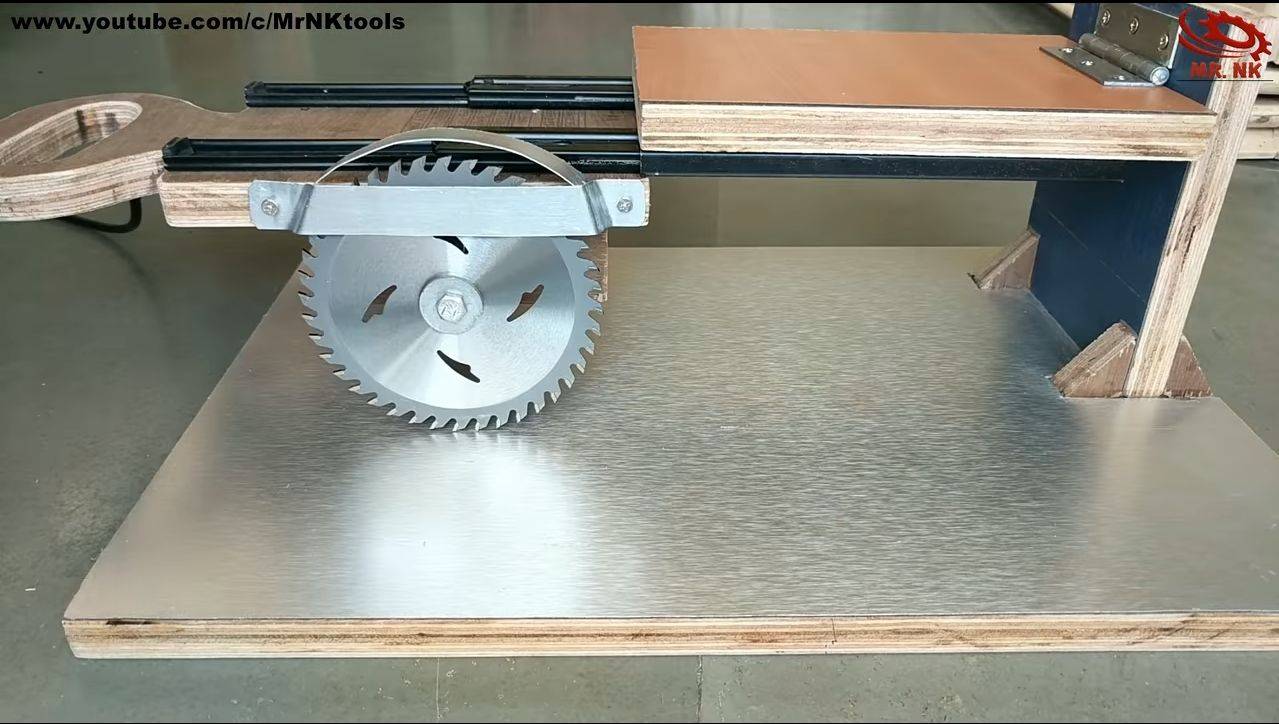

Как сделать с протяжкой?
Если обычная торцовка имеет только маятниковый ход (по полукругу), то на торцовке с протяжкой пила может перемещаться ещё и по горизонтали. Такая торцовка может резать в размер по длине заготовки большей ширины.
Если у простой торцовки ширина заготовки ограничена шириной диска при максимальном погружении в материал, то у варианта с протяжкой добавляется ширина хода пилы по направляющим.

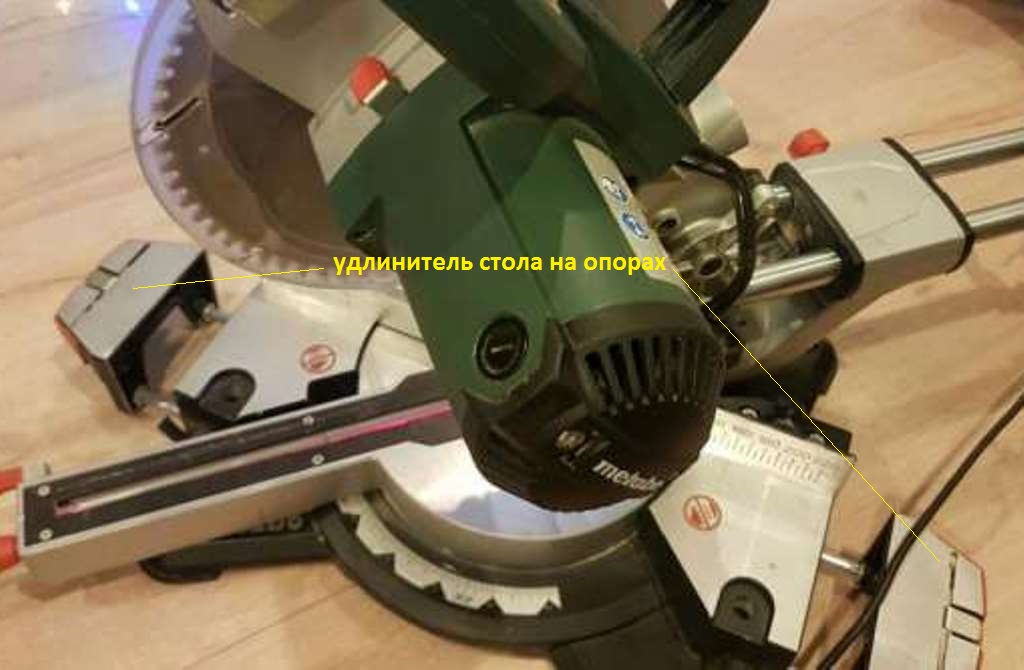

У заводских торцовок с протяжкой конструкцией предусмотрен как маятниковый ход по полукругу, так и горизонтальный ход пилы по направляющим.
Большинство самодельных торцовок с протяжкой проще в самом принципе конструкции. У них нет маятникового хода по полукругу, а есть только горизонтальное перемещение по горизонтали.
Пример изготовления самодельной торцовки с протяжкой в этом видео:
Такую конструкцию нельзя назвать торцовкой в чистом виде, это скорее аналог, способный выполнять некоторые операции. Её плюс:
- доступность материалов,
- сравнительная простота изготовления,
- возможность пилить ширине заготовки.
Минусы:
- ограниченный функционал, нельзя пилить под углами в разных плоскостях,
- неудобен ввод длинных заготовок под пилящий диск,
- для длинных заготовок, которые размещаются перпендикулярно самодельной станине и пиле, придется дополнительно делать опорный верстак.
Штроборез
Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве . При этом комфорт и безопасность во время работ оставляет желать лучшего. Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.
По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.
Популярное: Болгарка с регулятором оборотов: возможности электроинструмента
Конструкция циркулярной пилы
Общая схема стационарной циркулярной пилы
На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.
Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.
Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:
- малые — от 40 до 46 мм;
- средние — от 55 до 55 мм;
- большие — от 65 до 70 мм;
- профессиональные — от 65 до 140 мм.
Из чего можно сделать электрическую пилу своими руками
Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.
Из болгарки на металлической подставке
Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о
Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом
Такой инструмент соорудить достаточно просто. Для этого необходимо:
- Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
- Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
- Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
- Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
- Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.
Как сделать торцовочную пилу с возможностью реза под углом — видео
Из ручной циркулярки на деревянном опорном столе
Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.
Для основных элементов конструкции использовано дерево
Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:
- Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
- Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
- Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
- Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.
Самодельный верстак (крепёж) без чертежа
Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:
- Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
- Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
- Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
- Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.
Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.
Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.
Преимущества и недостатки
У самодельных торцовок есть как сильные, так и слабые стороны. Потому прежде чем приступить к изготовлению станка, советуем сопоставить список преимуществ и недостатков. Это может вас заставить отказаться от идеи самостоятельной сборки станка
, либо наоборот, обязательно попытаться сделать торцовку для труб без посторонней помощи.
К сильным сторонам самодельных станков торцовок относят:
- На изготовление торцовочного станка потребуется вложить намного меньше денег, чем в покупку заводского оборудования для торцевания дерева, труб, полимеров и пр. В среднем мастера на переоснащение болгарки в станок тратят 500-1000 рублей;
- Вы можете сами выбрать рабочие параметры для будущего торцовочного станка. К таковым характеристикам относят глубину пропила, диаметр дисков, мощность электродвигателя, размеры рабочей поверхности и пр.;
- Собранные устройства имеют простую конструкцию. Поскольку вы сами собирали и разбирали инструмент, проблем с поиском неисправностей не возникнет.
Но есть и недостатки, среди которых особенно выделяются такие.
- Для самодельных станков обычно используют старые, ненужные материалы, инструменты. Это негативно отражается на качестве, сроке службы.
- Они редко имеют высокую мощность.
- В некоторых случаях экономия на покупку заводского станка становится мнимой, поскольку много денег уходит на ремонт, модернизацию, профилактику самодельного станка.
- Вы рискуете с точки зрения безопасности, работая самодельной торцовкой.
Пошаговый процесс изготовления торцовки из болгарки своими руками
В основе нашей торцовки обычная небольшая болгарка (УШМ) со стандартным диском на 125 мм. Станиной будет служить обычный ДСП, или небольшой его отрезок, скажем, 40х60 см (стандартная створка от кухонного навесного шкафа). Подвижную часть будет обеспечивать обыкновенная амбарная петля, ее еще используют для навесных ворот.
Ее необходимо будет слегка изогнуть на конце. Угол изгиба подскажет сам корпус болгарки. На крепежной части петли нужно сделать несколько отверстий для закрепления возвратной пружины. Для сверления подойдет сверло диаметром 2,5-3,5 мм.
Прикручиваем конфирматами брусок к станине (ДСП). Располагаем его на самом ее краю. Следом крепим возвратную пружину, рассчитывая ее растяжение так, чтобы она возвращала петлю в исходное положение.
Закрепить УШМ можно, проделав предварительно отверстие в петле под резьбовое отверстие для ручки. А затем болгарку можно прочно и надежно закрепить на петле прижимным болтом. Основание корпуса УШМ крепим с помощью обжимного сантехнического хомута. Затягиваем его отверткой, чтобы избежать лишней вибрации.
Упорную планку делаем подвижной так, чтобы можно было располагать раскраиваемую заготовку под разным углом по отношению к отрезному диску болгарки.
Вот и все наша торцовка из болгарки готова. Самое главное, что его испытания показали отличную функциональность гаджета. Причем, он одинаково хорошо пилит заготовки под прямым и косым углом, что сделать вручную порой бывает непросто.
А если на болгарку поставить шлифовальный диск, им можно отлично обтачивать заготовки.
