Торцовочная пила из дисковой пилы своими руками

Достоинства и минусы самоделок

Наличие устройства помогает решить несколько вопросов:

• края деталей становятся гладкими без заусенцев;
• позволяет соединять смежные конструкции под углом;
• при стыковке деталей не остается зазор меж ними.

Главные достоинства работы с самодельной торцовки:

• во-1-х — экономия на покупке строительного материала;
• во-2-х — технические свойства создаваемого инструмента можно подбирать самому: мощность мотора, размер отрезного круга, глубина пропила.

• длительность эксплуатации находится в зависимости от вида материала, которое применяется при разработке оборудования;
• самоделки не обустроены системами безопасности;
• домашние устройства не имеют специальной градуировки.

Для справки! Как сделать из болгарки торцовочную пилу можно поглядеть на ютуб канале.

Сборка сложного станка

Есть вариант с более сложной и тяжелой по весу конструкции. Она точно справится с распилом труб. При этом самодельная установка не потребует использования циркулярки как компонента станка. Но для определенных этапов работы лучше иметь под рукой циркулярку.

В зависимости от выбранных компонентов, вы можете получить станок повышенной мощности. Для сборки станка своими

руками вам потребуется:

• Электродвигатель с мощностью около 900 Вт. Если предстоит регулярная распилка труб, можно выбрать и более мощный электромотор;
• Лист металла;
• Уголки из металла;
• Швеллер;
• Шарнирные группы;
• Болгарка;
• Сварочное устройство;
• Напильник;
• Пружина внушительной мощности.

Когда все необходимое собрано на рабочем месте, можно приступать к сборке торцовочного станка своими

руками.

1. Самодельная станина может быть выполнена своими руками за счет использования регулируемых опор, уголков из металла и стоек от кровати.
2. В роли рабочей поверхности выступает лист прочного металла. В этом столе-листе нужно сделать отверстия и обработать их с помощью напильника.
3. Чтобы сварить маятниковую стойку для будущего станка, используйте швеллеры и сварочный аппарат. Конструкция устанавливается на металлический лист. Ориентировочная высота стойки — 80 сантиметров.
4. Подставку для электрического двигателя изготавливают из металлического листа в виде неподвижной плиты. Обязательно подставку установите на шарниры.
5. Стабилизатором электрического двигателя торцовочного станка является мощная пружина. Если вам удалось отыскать таковую, от ремней и маятника вполне можно отказаться.
6. Используя откидной болт, вы сможете выполнить натяжение и регулировку ремней. Маятник можно изготовить из металла, чтобы сделать конструкцию надежной, долговечной.
7. Исполнительным инструментом выберите диск требуемого диаметра. Для бытовых целей обычно достаточно пильного диска, диаметр которого составляет 400-420 миллиметров.
8. Обязательно предусмотрите наличие защитных кожухов, поскольку сборка подобного станка сопровождается определенной степенью опасности.

Выбирая вариант сборки станка своими руками, а не покупку заводского торцовочного станка, вам нужно понимать, что между ними будет довольно серьезная разница по качеству, точности и погрешности обработки древесины, труб, металла и прочих изделий.

Основные критерии выбора

Перед тем как идти в магазин и консультироваться у продавцов, ознакомьтесь с параметрами, на которые стоит опираться при покупке инструмента. И тогда вы сможете рационально сделать свой выбор.

• мощность. Влияет на производительность и скорость работы. С её увеличением растёт масса и стоимость инструмента. Бытовые торцовки потребляют меньше энергии, чем профессиональные;
• размер диска. От него зависит глубина и скорость реза. Также узнайте, есть ли в свободной продаже сменные диски на выбранную модель инструмента;

• параметры пропила. Угол, ширина и глубина. Пила должна резать заготовки под необходимым для ваших целей углом, желательно, в обе стороны. Также производитель указывает максимальную глубину резания при работе под углом 45 и 90 градусов к поверхности. Функция ограничения глубины реза немаловажна. Она используется при выборке пазов и обработке заготовок по толщине;

• наличие протяжки по горизонтали. Позволяет увеличить ширину пропила путём перемещения режущей части в горизонтальной плоскости. За один проход можно распилить достаточно широкую заготовку.

• число оборотов в минуту. Влияет на чистоту реза и даёт возможность работать с твёрдыми материалами. Число оборотов от 4000 и более — очень хороший показатель.
• тип двигателя:
  • коллекторный. Необходимо регулярно проверять якорь, но такой двигатель имеет больший крутящий момент;
  • асинхронный. Работает тише и дольше;
• вид передачи:
  • зубчатая. Нет проскальзывания на больших нагрузках;
  • ременная. Издаёт меньше шума и гасит вибрацию, но ремень рвётся чаще, чем изнашиваются зубья у шестерёнок;
  • прямая. Здесь нет редуктора, меньше трущихся деталей, но более низкий крутящий момент;
• конструкция поворотной системы. Она должна:
  • иметь фиксаторы для часто используемых углов и струбцины;
  • поворачиваться под разными углами. Значения углов уточняйте;

  • настраиваться без люфтов;

• системы безопасности. В торцовочной пиле должны присутствовать узлы, обеспечивающие безопасное использование:

  • система, которая автоматически закрывает рабочий диск защитным кожухом при опускании на обрабатываемую деталь;

  • раскалывающий нож. Защищает от заклинивания диска;
  • плавный пуск. Двигатель постепенно набирает обороты, нужно дать ему разогнаться и подождать несколько секунд. Без этой опции превышение пусковых токов выбивает автоматические переключатели и быстро выводит из строя двигатель и редуктор инструмента;
  • электродинамический тормоз. Он быстро и плавно останавливает рабочий диск;
  • блокировка случайного включения фиксатором, который предотвращает вращение вала. Удобно при замене диска;

  • пылесборник в виде мешка. Прикрепляется к специальному патрубку. К нему можно подключить пылесос.

Самодельная пила из углошлифовальной машины

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

• Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
• К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки .
• Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
• Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
• Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Собрать самостоятельно торцовочную пилу из циркулярки, болгарки по силам каждому домашнему умельцу. При этом в процессе реализации предложенных идей открываются большие перспективы для творческого потенциала по улучшению имеющейся конструкции.

В основном торцовочная пила — это самая обыкновенная дисковая пила, смонтированная над столом. За счет некоторых особенностей инструмента появляется возможность с большим эффектом проводить пиление разных материалов под конкретным углом.

Такая самодельная торцовочная пила может распилить:

• древесину;
• пластик;
• алюминий;
• различные цветные сплавы.

Важнейшими характерными особенностями торцовочной пилы являются:

• компактность;
• небольшой вес.

Масса станка может колебаться и достигать максимально 30 кг. Все зависит от конкретной модели, ее функциональных способностей. Широкое применение торцовочные пилы нашли в деревообрабатывающей промышленности. С их помощью можно решать самые разные задачи.

Применение торцовочной пилы позволяет делать соединение в «ус».

Такие станки получили название «торцовочно-усовочные». Данным инструментом широко пользуются мастера багетных мастерских, он применяется и в производстве мебели.

Торцовочные пилы позволяют распиливать детали, изготовленные из самых разных материалов. В отрезных моделях используются заменяемые диски, которые позволяют резать соответствующий вид материала. Практически все типы торцовочных пил сделаны таким образом, чтобы была возможность устанавливать инструмент под определенным углом и конкретным размером за счет поворота стола.

На некоторых моделях пил имеется возможность делать поворот инструмента только в определенную сторону. Обычно стоимость такой пилы достаточна низка. Когда пила может поворачиваться в разные стороны, станок получает множество добавочных преимуществ. Однако стоимость такого приспособления очень высока.

Поворот пилы на 360° позволяет обрабатывать заготовки любой сложной формы. Пильная головка наклонена относительно рабочего стола. Регулировать поворот пилы достаточно просто.

Каждый мастер, который задумал выполнять самодельную торцовку, должен учитывать этот важнейший момент. Для определения необходимого угла поворота он должен определить, какие материалы и заготовки будут обрабатываться торцовочной пилой.

Нормализованным считается поворот пилы на угол в диапазоне 45-55°.

Какой инструмент выбрать?

Используются ручные циркулярки, которые уже есть у хозяина. Особенность самодельных торцовок в том, что на большинстве конструкций их легко можно снять и использовать по прямому назначению, как ручную пилу. Поэтому необходимость покупать вторую циркулярку возникает не всегда. Но в следующих случаях лучше купить новую или вторую циркулярку:

• Пила старая, срок службы истекает, нет смысла делать станину под неё, ведь новая пила может не подойти.
• Конструкция такова, что снимать и ставить пилу долго.
• Операции постоянно чередуются, и по очереди приходится работать то торцовкой, то ручной пилой. Частый монтаж/демонтаж неудобен.
• Работают двое, один на торцовке, второй ручной пилой.

Критерии выбора такие же, как и для ручной циркулярки. При торцовке двигатель циркулярки испытывает практически такие же, и даже меньшие нагрузки, как и при работе ручной пилой. Поэтому повышенной мощности на простой торцовке не требуется. Мощность не будет лишней на торцовке с протяжкой, так как она пилит габаритные заготовки.

Например, Makita HS7601, ее технические характеристики:

• Мощность 1200 Вт
• Глубина пропила 66 мм, под углом 46 мм.
• Обороты диска 5 200 об/мин.
• Диаметр диска 190 мм, посадочный диаметр 30 мм.
• Цена около 10 тыс. руб. 2021 год.

Или Интерскол ДП-190/1600М с техническими характеристиками:

• Мощность 1600 Вт.
• Глубина пропила 63 мм под прямым углом.
• Обороты диска 4800 об/мин.
• Диаметр диска 190 мм, посадочный диаметр 20 мм.
• Цена от 6000 руб., 2021 год.

Также, рекомендуем почитать интересные статьи о выборе циркулярной пилы для дома и про рейтинг 10 лучших дисковых пил, в ней дана вся самая необходимая информация, которая обязательно пригодится при выборе инструмента.

Интерскол ДП 190 — отличный вариант для самодельной торцовки

Детали изготовления

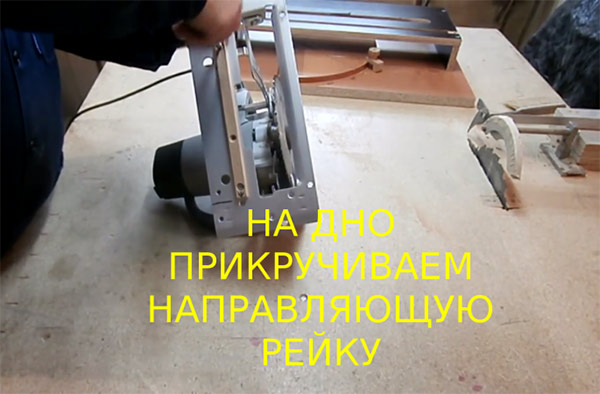

Наносим на ДСП разметку под разные углы торцевания и по меткам вкручиваем метизы.

Поворотный механизм ставится на вращательную ось автоколеса (шкворень), он поддерживается подшипником диаметром 0,15 м или более. Устанавливаем вращающийся полукруг с пропилами.

На наружную сторону подшипника приделываем уши для удержания на базе винтами М6. Ставим сбоку фиксатор с барашком.

Протяжку выполняем из нерабочих амортизаторов. Из них выливают масло, сверлят вентиляционные отверстия, которые необходимо защитить от мелких частиц. Дабы при старте запуска не было рывка, на пилу необходимо установить плавный пуск, который немного уменьшит скорость. Устанавливаем рабочую станину с прорезанной щелью для пилы.

Последняя стадия деятельности — установка защитного механизма для диска. А на дно прикручиваем направляющую рейку.

Наша торцовка готова к работе.

Недостатки агрегата:

• слишком шумно работает;
• для контроля пропилов по дереву применяют древесные обрезки, затем тяга устанавливается точно, и тогда уже пилят начисто.

Из циркулярки сделать инструмент можно аналогичным образом.

Профессиональное оборудование

Теперь поговорим про профессиональное оборудование. Рассмотрим циркулярку торцовочную ЗУБР ЗПТП-255-1800. Инструмент применяют для распила деревянных деталей и тонкостенного металла. Почему комбинированный? Все потому что на нем можно как торцевать заготовки, так и работать как циркулярном станке.

Основные преимущества модели:

1. Мобильность;
2. Компактность;
3. Функциональность;
4. Система безопасности.

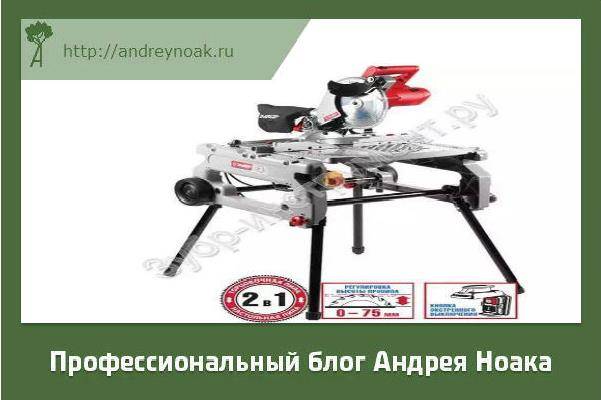

Данный станок сочетает в себе торцовку и циркулярку одновременно. Выставление регулируемой головки позволяет осуществлять пропилы высокого качества. Станок позволяет выполнить распилы продольно под любым заданным углом. Оборудование оснащено механизмом блокировки включения привода и поднятия защитного кожуха. К данной модели есть возможность подключить промышленный пылесос для поддержания чистоты на рабочем месте.

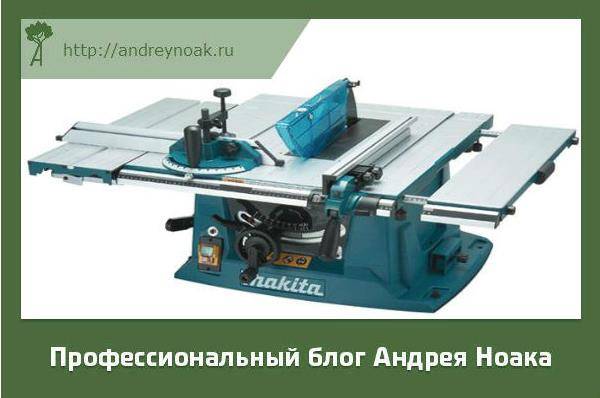

Еще одним неплохим вариантом из всей серой массы оборудования можно выделить настольную торцовочную пилу Makita MLT100.

Применяется как в быту, так и на профессиональном производстве в мастерских, цехах. Конструкция станка позволяет перемещать его на специальной тележке и с легкостью монтируется в отведенное место на верстак. Раздвижной стол позволяет работать с габаритными заготовками. Разворот стола осуществляется как в сторону, так и вперед. Длительный срок эксплуатации данного оборудования увеличен за счет высокого качества деталей и материалов, использующих при сборке.

Позволяет производить рез как вертикально, так и под заданным наклоном. Высокая точность распила деталей обусловлена наличием фиксаторов, направляющих, шкал с градусами и линейкой. Оборудование сочетает в себе торцовку и циркулярку одновременно.

В комплект входит электрический тормоз. Есть разъем для подключения устройства пылеудаления, актуально при больших объемах работ.

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом
. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Что понадобится для изготовления?

Рабочий орган заводской торцовки (двигатель, корпус, режущий диск) схож с обычной ручной циркуляркой. Поэтому ручная пила легко адаптируется под торцовку. Первое, что нужно – сама ручная пила. Остаётся добавить станину для крепления электропилы и размещения заготовок.

Возможны самые разные варианты конструкции, от простейших площадок для прямого пиления до сложных устройств: пиление под углами, с протяжкой для крупногабаритных заготовок. Поэтому может использоваться разный материал и детали.

Для станины лучше всего подходит фанера толщиной 10-20 мм. Её преимущества перед другими материалами:

• Не хрупкая, как ДСП, не гнется, как ДВП.
• Не коробится, как дерево.
• Легко обрабатывается и крепится в условиях любой домашней мастерской, в отличие от металла.
• Под крышей, без попадания влаги, служит достаточно долго.

Кроме фанеры, потребуется:

• Крепеж для соединения деталей станины (саморезы, шпильки, болты, гайки).
• Деревянные бруски или металлические уголки для соединений, шарнирного узла.
• Ось шарнира (шпилька, длинный болт, шайбы, гайки).

Из инструмента обязательно потребуются и могут потребоваться:

• Пилящий инструмент (ножовка, лобзик, циркулярная пила).
• Дрель или шуруповёрт (также рекомендуем почитать, как сделать циркулярку из дрели).
• Сверла нужного диаметра.

Размеры заготовок для станины будут зависеть от того, какую конструкцию выберет мастер и от габаритов собственно самой циркулярной пилы, на базе которой делается торцовка. Например, для торцовки заборного штакетника потребуется станина длиной по заготовке (1,2-2 м). Для мелких деталей подойдет более компактная станина.

На фото изображен пример так называемой обезьяны — отрезной циркулярки с абразивным диском по металлу, но она вполне служит примером того, какая маленькая станина может использоваться в такой конструкции.

Стоимость материалов и деталей рассчитать невозможно, так как они будут разными в каждом отдельном случае. У кого-то просто уже может быть все, что нужно для изготовления, и детали не будут стоить ничего. В случае покупки стоимость будет зависеть от того, какую конструкцию выберет мастер.

Профессиональное оборудование

Теперь поговорим про профессиональное оборудование. Рассмотрим циркулярку торцовочную ЗУБР ЗПТП-255-1800. Инструмент применяют для распила деревянных деталей и тонкостенного металла. Почему комбинированный? Все потому что на нем можно как торцевать заготовки, так и работать как циркулярном станке.

Основные преимущества модели:

1. Мобильность;
2. Компактность;
3. Функциональность;
4. Система безопасности.

Данный станок сочетает в себе торцовку и циркулярку одновременно. Выставление регулируемой головки позволяет осуществлять пропилы высокого качества. Станок позволяет выполнить распилы продольно под любым заданным углом. Оборудование оснащено механизмом блокировки включения привода и поднятия защитного кожуха. К данной модели есть возможность подключить промышленный пылесос для поддержания чистоты на рабочем месте.

Еще одним неплохим вариантом из всей серой массы оборудования можно выделить настольную торцовочную пилу Makita MLT100.

Применяется как в быту, так и на профессиональном производстве в мастерских, цехах. Конструкция станка позволяет перемещать его на специальной тележке и с легкостью монтируется в отведенное место на верстак. Раздвижной стол позволяет работать с габаритными заготовками. Разворот стола осуществляется как в сторону, так и вперед. Длительный срок эксплуатации данного оборудования увеличен за счет высокого качества деталей и материалов, использующих при сборке.

Позволяет производить рез как вертикально, так и под заданным наклоном. Высокая точность распила деталей обусловлена наличием фиксаторов, направляющих, шкал с градусами и линейкой. Оборудование сочетает в себе торцовку и циркулярку одновременно.

В комплект входит электрический тормоз. Есть разъем для подключения устройства пылеудаления, актуально при больших объемах работ.

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом

. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Как сделать с протяжкой?

Если обычная торцовка имеет только маятниковый ход (по полукругу), то на торцовке с протяжкой пила может перемещаться ещё и по горизонтали. Такая торцовка может резать в размер по длине заготовки большей ширины.

Если у простой торцовки ширина заготовки ограничена шириной диска при максимальном погружении в материал, то у варианта с протяжкой добавляется ширина хода пилы по направляющим.

У заводских торцовок с протяжкой конструкцией предусмотрен как маятниковый ход по полукругу, так и горизонтальный ход пилы по направляющим.

Большинство самодельных торцовок с протяжкой проще в самом принципе конструкции. У них нет маятникового хода по полукругу, а есть только горизонтальное перемещение по горизонтали.

Пример изготовления самодельной торцовки с протяжкой в этом видео:

Такую конструкцию нельзя назвать торцовкой в чистом виде, это скорее аналог, способный выполнять некоторые операции. Её плюс:

• доступность материалов,
• сравнительная простота изготовления,
• возможность пилить ширине заготовки.

Минусы:

• ограниченный функционал, нельзя пилить под углами в разных плоскостях,
• неудобен ввод длинных заготовок под пилящий диск,
• для длинных заготовок, которые размещаются перпендикулярно самодельной станине и пиле, придется дополнительно делать опорный верстак.

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

• предельная простота изготовления,
• минимум деталей (петля и два болта с гайками и шайбами).
• минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
• быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

• ограниченная возможность пиления под углами по длине и высоте.
• наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
• изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.
