Торцовочная пила из циркулярки

Как сделать торцовочную пилу своими руками

Если в финансовом плане приобрести инструмент вам тяжело, то его можно собрать и своими руками. Как то сделать, мы расскажем ниже.

Для изготовления станины вам потребуются:

  • толстый лист металла;
  • стальные уголки (можно взять старую кровать).

Сварочным аппаратом в стальном листе прорезается отверстие
, а его кромки обрабатываются напильником.

Электродвигатель для сборки инструмента своими руками слишком мощный не нужен, будет достаточно по мощности 900 Вт. Его устанавливают на основание посредством дополнительной пружины, которая выполняет функцию стабилизатора.

Для наклона инструмента нужно приложить усилия, в частности, чтобы сдвинуть рукоятку. Но в результате вы добьетесь плавного движения для пильного механизма.

Параметры прибора
будут такими:

  • 100 мм – радиус режущего диска;
  • 1500 оборотов в минуту – такая скорость шпинделя.

Все эти параметры позволят посредством инструмента, собранного своими руками, с легкостью обрабатывать дерево толщиной до 70 мм.

Обязательно предусмотрите наличие регулируемых стоек и опор. В качестве основы маятниковой стояки возьмите швеллер, который будет опираться на металлическое основание.

В итоге наш инструмент будет более прочным и увесистым, но зато торцовочные работы с его помощью будут выполняться легко.

Можно взять трехфазный электродвигатель, обладающий мощностью 2200 Вт, а для опоры качающуюся плиту на шарнирных соединениях. За счет откидного устройства натягивается ремень шкива электрического двигателя. Маятник можно сделать на основе материала, который был подготовлен для каркаса.

Для комфортной работы с древесиной диаметр пилы должен составлять 420 мм, а количество оборотов шпинделя в минуту – от 2800
. Как видите, качественную торцовку можно не только купить, но и собрать своими руками.

Самодельные торцовочные инструменты имеют ряд таких преимуществ:

Недостатки самодельных инструментов

Конечно же, наряду с преимуществами моделей самодельной сборки, есть и ряд недостатков
у пил, собранных вручную, по сравнению с заводскими аналогами:

  • не все детали конструкции имеют хорошее качество, поэтому не будет гарантии, что инструмент прослужит в течение того или иного времени. Производители же всегда предоставляют покупателю информацию о гарантийном сроке службы изделия, который, чаще всего, составляет порядка трех лет;
  • плохая производительность по сравнению с заводскими аналогами. Конечно же, крайне сложно на основе подручных материалов своими руками собрать инструмент высокого качества и высокой мощности. Комплектующие должны быть подобраны максимально точно;
  • далеко не каждый мастер хорошо владеет информацией по электродвигателям и прочим механическим устройствам. Если выбор сделан неправильно, то инструмент придется часто чинить, а это может обернуться финансовыми вложениями, превышающими стоимость заводской пилы;
  • даже если заводская модель будет иметь с самодельной одинаковые технические характеристики, она будет более функциональной. Например, если с помощью самоделки можно выполнять только прямоугольные распилы, то с помощью заводской пилы можно обрабатывать доски под углом в 45 градусов;
  • безопасность применения. Крайне редко самодельная модель торцовки оснащена защитными кожухами, иногда детали имеют ряд незначительных дефектов, которые могут стать причиной травм при работе с инструментом. Заводские инструменты в использовании более безопасны.

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

  • регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
  • выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
  • исключение люфта поворотного стола в месте его фиксирования штоком;
  • регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
  • регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Мнение о пилах на базе мотора 4 кВт

Пилы на базе моторов в 4 кВт подходят не только для распила досок, но и обработки довольно широких брусков. Многие модификации производятся с праймером. Также стоит отметить, что на прилавках производители предоставляют модификации с двумя ручками. По размерам они сильно отличаются.

Если рассматривать стандартную модель, то частотность у нее равняется 120 оборотов в минуту. Также стоит отметить, что есть модификации с канальной системой охлаждения. Дроссельные заслонки используются без переходника. Роторы можно встретить в основном планетарного типа, которые работают через блок управления. Тормозные системы используются только цепного типа, а козырьки применяются с защитой.

Сфера применения самодельной циркулярной пилы

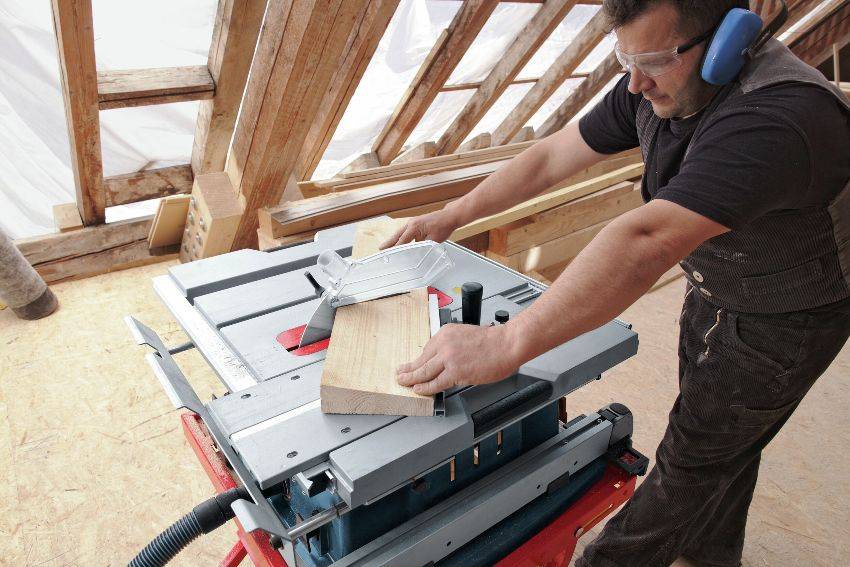

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания. Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

  • набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
  • составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

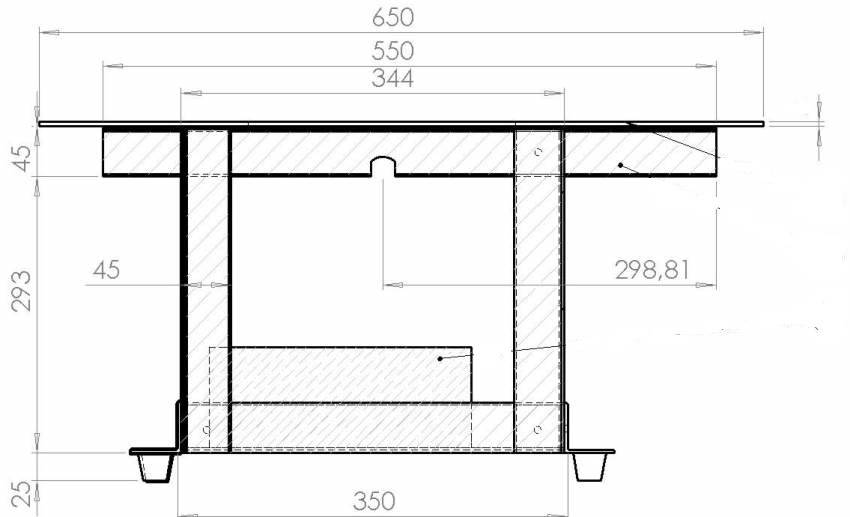

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

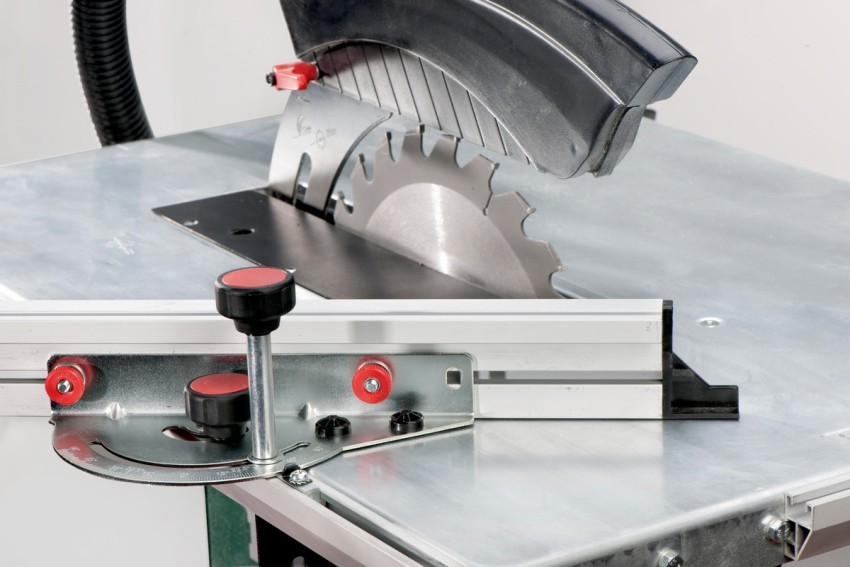

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

  • типом и мощностью двигателя, а также его расположением;
  • типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
  • наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
  • наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;

    Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов

  • типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

  • асинхронными;
  • коллекторными;
  • вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

  • для обеспечения плавного пуска двигателя;
  • для его торможения при отключении мотора;
  • для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

  • посадочный диаметр;
  • наружный диаметр;
  • число зубьев — чем оно больше, тем более качественным получится разрез;
  • толщина диска;
  • максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Как подобрать пилу

Непременно, когда имеется стаж работы, и вы не желаете инвестировать в покупку огромные средства, можно сделать таковой станок своими руками

При приобретении пилы для него примите во внимание:

  • Покупайте устройство с защитой, которая должна закрывать диск не только лишь в спокойствии, да и во время работы.
  • Подбирайте массу и габариты устройства с учетом собственных целей. С большим вести взаимодействие будет сложнее, устанете уже после получаса деятельности.
  • Учитывайте удобство пилы, чтоб при ее помощи для вас было комфортабельно трудиться.
  • Учитывайте поперечник диска (не больше метки в 0,2 м). Обследуйте размеры разреза – при распиле больших частей нужно подбирать размер больше.
  • Проследите, чтоб вращательный блок и станина были неплохого свойства.

Самодельная торцовка по дереву с протяжкой. Выбор, настройка и ремонт торцовочной пилы

Схема самодельной торцовки по дереву включает в себя редуктор, ротор, мотор, каретку и непосредственно пильный диск. Многие устройства производятся с праймером. Блокираторы для них подходят планетарного типа. Также стоит отметить, что редуктор включает в себя переходник и еще регулятор. Для запуска модификации применяется стартер. Современные устройства продаются с заслонами разных типов.

Устройство своими руками

Обычная торцовка по дереву своими руками делается довольно просто. В первую очередь стоит для модификации подобрать мотор. Целесообразнее брать однофазную модель невысокой мощности. Дополнительно под нее потребуется стартер контактного типа. Устанавливать его придется через клеммную коробку. Рама для оборудования заготавливается из стальных пластин, которые по бокам жестко фиксируются.

Для того чтобы установить ограничитель глубины, припаивается небольшая пластина. Пильный диск должен фиксироваться на стойке. Подключение мотора осуществляется через ротор. Выходные контакты у модели стоит тщательно изолировать. Праймер у многих моделей находится в верхней части конструкции.

Особенности моделей с двойным праймером

Пилы с двойным праймером подходят для быстрого распила широких досок. Многие модели производятся на однофазных моторах, и частотность у них равняется 1500 оборотов в минуту. Также стоит отметить, что устройства выделяются высокой производительностью. Они не нуждаются в обслуживании. Стандартная торцовка по дереву производится с планетарным блокиратором. Ротор у нее крепится за переходником. Кожухи у моделей используются невысокой плотности. В некоторых случаях фиксируются на стойках. Стартеры целесообразнее применять контакторного типа. Для увеличения защищенности модификации устанавливаются заслонки.

Преимущества и недостатки самодельного прибора

Как и любое другое устройство, самодельная торцовочная пила, полученная из ручной циркулярной, обладает своими характерными чертами и особенностями. Часть из них имеет положительный характер, а другая часть – окрашена негативно. Так или иначе, необходимо учесть и те, и другие признаки.

Плюсы.

Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.

Минусы.

Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.

Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.
