Как сделать теплый плинтус своими руками

Даже российского производства это удовольствие не из дешевых. А что делать, если попробовать такую систему хочется, а «лишних» денег немного? Сделать самостоятельно. Есть два работающих варианта.

Вариант первый

Использованы медные неотожженые трубы диаметром 12 мм, листы кровельной меди 0,4 мм толщиной. Порядок работ такой:

1. Полосу кровельной меди (60 см) разрезать болгаркой на полосы 15 см.
2. Края полос во всю длину отбортовать под углом 90o и длиной полки 7-8 мм. Длина полос не больше 3 метров — работать неудобно с большими кусками.
3. К обратной стороне этого плинтуса припаять медные трубки. Для этого нужен припой (сантехнический, содержащий 3% меди) и горелка. Во время пайки направляйте горелку на трубку: полоса тонкая и при перегреве ее покоробит. Трубка же нагрев выдерживает нормально.
4. На концах трубки перед припаиванием немного отогнуть. Так на них удобнее будет надевать переходники.
5. Для сборки были использованы маслобензостойкие рукава, которые выдерживают работу с теплоносителем до 120 oC, (внутренний диаметр 12 мм). В местах соединения с трубой закреплялись обычными хомутами.
6. Для регулировки температуры установлен термостат с ручной регулировкой .
7. Места соединения закрыты аналогичными вставками/плинтусами из меди, но без труб.
8. Панели крепятся прямо к стене на стандартные монтажные клипсы (за трубы). В углубления их не вставлять — теряется большая часть тепла.

Такая система отработала в деревянном доме уже 9 лет. Никаких проблем или необходимости ремонта не возникало. Температура теплоносителя на входе — от 50 oC до 70 oC. В помещении 20-21 oC при повышении — слишком жарко.

Посмотрите в видео, об особенностях монтажа теплого плинтуса. Может быть полезно.

Второй вариант

В этом случае для изготовления теплого плинтуса своими руками использованы алюминиевые профиля для работы с гипсокартоном. В них нарезаны (пропилены) болгаркой отверстия сверху и снизу, после чего они прикрепленные к стенам. Две медные трубы уложены на тонкий потолочный алюминиевый профиль, прикручены алюминиевой проволокой. Вся эта конструкция уложена внутрь и закреплена к стене так, чтобы трубы были одна над другой. Сборка кусков такого самодельного плинтуса производилась при помощи сварки медными трубами и фитингами. «Лицевая панель» — тот же профиль, только покрашенный краской для радиаторов в тон стен (пола). Этот самодельный теплый плинтус менее эффективен, более сложен в уборке, но тоже очень даже работоспособен.

Принцип действия и преимущества системы «теплый плинтус»

Конструктивно отопление помещений подобным образом осуществляется монтажом по периметру помещения металлических плинтусов двух основных типов. Они имеют биметаллическое устройство – внешняя панель сделана из алюминиевого профиля небольшой толщины, а трубы для циркуляции воды или электрические проводники выполнены из меди. Теплоотдача основана на пропускании через теплый плинтус электрического тока либо циркуляции в замкнутом контуре горячей воды. Размеры теплых плинтусов по толщине практически не отличаются от обыкновенных (2.5 – 3.5 см), а высота несколько больше (12 – 14 см). Эта принципиально новая система сохранит и приумножит тепло в жилых домах и прекрасно подходит для объемных общественных зданий. Ее можно использовать самостоятельно, в стандартных квартирах и коттеджах «теплые плинтуса» полностью заменяют радиаторное отопление. Для больших помещений с высокими потолками (музеи, выставочные залы, бассейны и т.п.) традиционные способы обогрева малоэффективны, поэтому их можно заменить или комбинировать с обогреваемыми плинтусами.

Преимущества «теплых плинтусов» как обогревательных систем достаточно обширны:

• За счет неконвекционного принципа действия количество пыли и микрочастиц в помещении снижается в несколько раз (по сравнению с радиаторным отоплением) В комнате нет зон с перепадом температур, отсутствуют сквозняки.
• Распределение тепла носит равномерный характер, прогревается не только воздух в помещении, но и стены, что особенно актуально для фасадных и торцевых комнат, балконов и т.п. Из имеющихся на рынке бытовых методов обогрева помещений отапливаемые плинтуса являются единственным, эффективно противодействующим образованию грибков и плесени на стенах.
• Простота и небольшая стоимость монтажа, возможность осуществить его без объемных строительных работ
• Высокая эффективность в помещениях с высокими потолками и большим количеством окон. Возможность создания «тепловой завесы» в случае арочного либо просто широкого входа в обогреваемое помещение.
• Быстрая регулировка и малое «время отклика» на внесенные изменения в параметры нагрева – температура воздуха в доме быстро достигает нужных значений.
• Отличные дизайнерские возможности. Вообще, избавление от радиаторов – извечная дизайнерская мечта, их прячут и скрывают за самыми разными декоративными решетками, оформляют как тумбочки и т.д. Теплые плинтуса не нужно прятать и скрывать – они прекрасно декорируются в соответствии с ремонтным стилем.
• Теплые плинтуса можно окрашивать в различные цвета, они замечательно смотрятся в любом интерьере и не препятствуют размещению мебели. Половое покрытие может быть любым – как известно, теплый пол несовместим с паркетом и ковровыми.
• Микроклимат в помещениях при использовании таких отопительных систем отличается сбалансированностью – влажность воздуха и содержание кислорода имеют благоприятные для здоровья значения.
• Модульность конструкции позволяет производить ремонт легко и быстро. Правда, надежность качественных теплых плинтусов не позволяет убедиться в этом преимуществе, но в случае форс-мажорных обстоятельств отремонтировать такую систему отопления гораздо проще, чем батарею или трубы, замурованные в пол.

Монтаж водяных и электрических теплых плинтусов производят по периметру отапливаемых комнат. Электрические системы проще в регулировке, водяные более экономичны, эффективность обогрева у них сравнима. Приведенный выше обширный список достоинств использования обогреваемых плинтусов буде неполным, если не рассмотреть особенности и недостатки таких опоясывающих средств отопления. Сейчас же более активно используют плинтус мдф.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

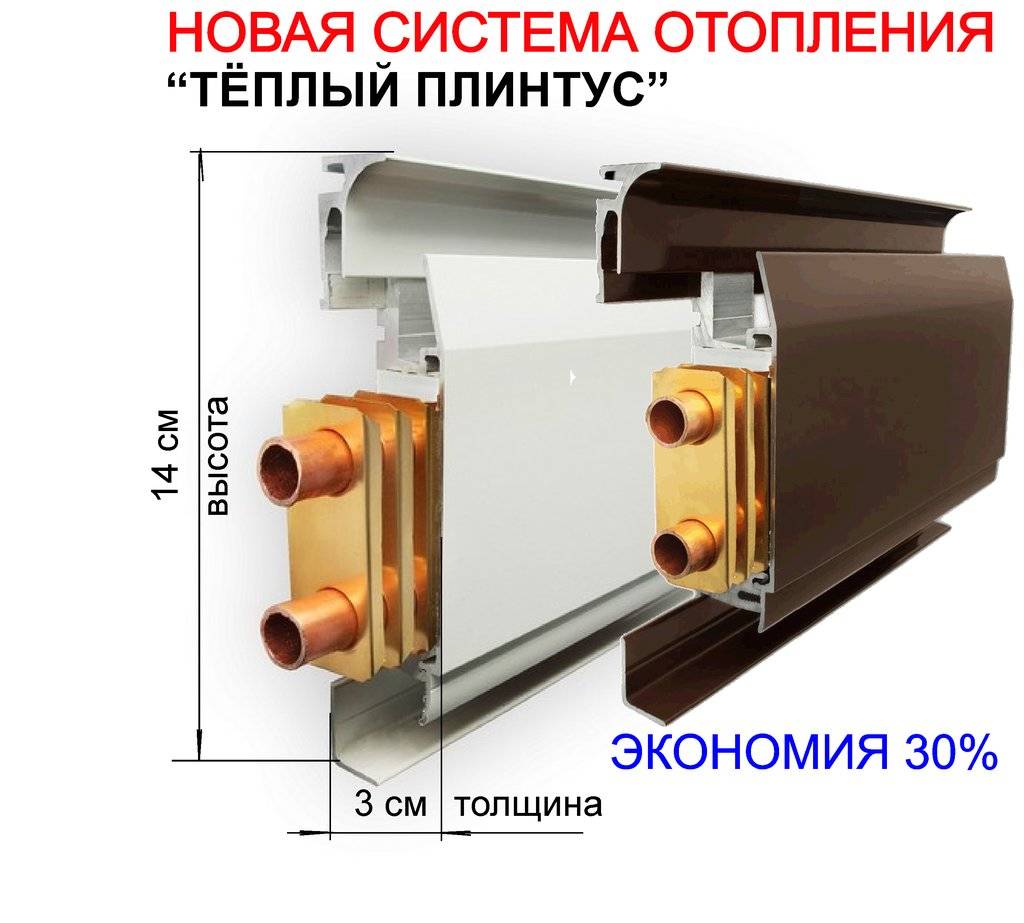

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
2. На удобной высоте на стене монтируют выключатель с терморегулятором.
3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
4. На стены наносят разметку под крепления под плинтуса с подогревом.
5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
7. На установленные кронштейны навешивают тепловой нагревательный модуль.
8. Соединяют модули электрическими проводами параллельно.
9. К системе подключают устройство защитного отключения (УЗО).
10. Подсоединяют датчик температуры воздуха.
11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

https://youtube.com/watch?v=gxh2j1g91kM

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

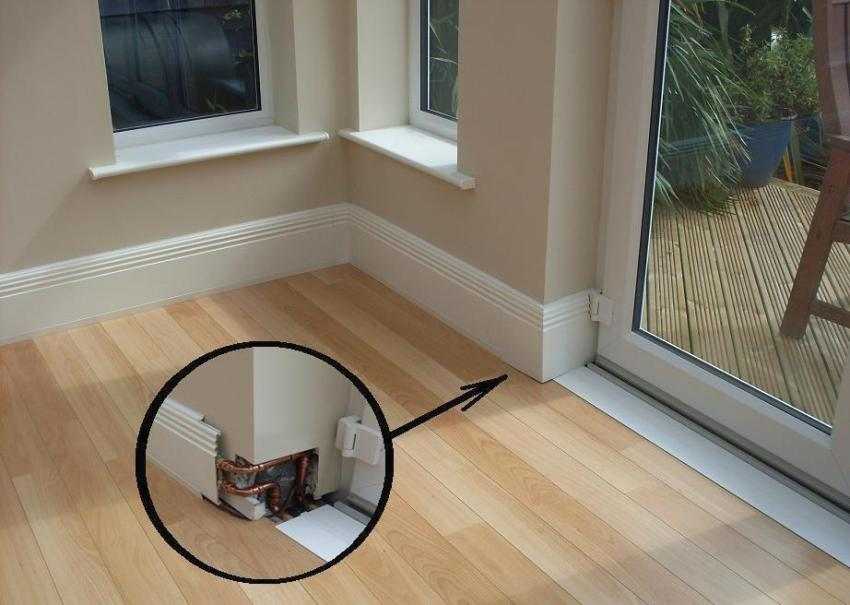

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

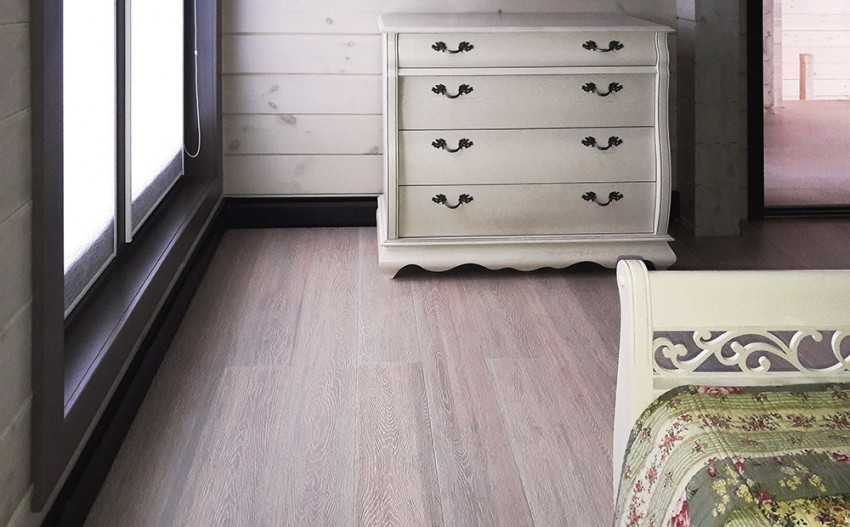

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Самостоятельный монтаж системы «теплый плинтус»

Монтаж плинтусной системы отопления осуществляется практически так же, как и установка традиционной системы за исключением некоторых нюансов

Конечно, в таком важном вопросе лучше всего довериться опыту и мастерству профессионалов, но для сокращения финансовых затрат можно выполнить работу и самостоятельно

Самостоятельный монтаж системы «теплый плинтус»

Пошаговый монтаж системы «теплый плинтус»

Электрическая система

Электрическая система обогрева устроена практически так же, как и водная, только вместо теплообменника в ней установлены медные трубки.

Такая система состоит из:

• размещенного внутри силиконового кабеля и нагревающего стержня, способного выдержать температуру до 180°С;
• термоусадочной трубки;
• зажима заземления;
• отопительного регистра;
• соединителя;
• основания из металла;
• креплений;
• декоративных элементов.

Перед тем, как приступить к монтажу, следует определить требуемую мощность радиаторов — чтобы не купить слишком холодную или слишком теплую модель. В расчетах среднее значение мощности можно принять порядка 100 Вт/м2, но в зависимости от температуры в регионе проживания эта величина может быть изменена в меньшую либо большую сторону.

Электрическая плинтусная система

Процесс установки системы можно разделить на несколько этапов.

В первую очередь выполняется разметка стены. Между стеной и корпусом клеится теплоизоляционная лента.

Затем для последующей прокладки кабелей сети на расстоянии 40 см друг от друга монтируются крепления.

Теперь сеть можно подключить к питанию. Для этого используется терморегулятор, навешивающийся на расстоянии 1,5 м от пола. Перед тем как включить плинтусный радиатор отопления прибор следует проверить и отладить его работу.

В завершении работ закрепляются внешние декоративные элементы.

Водяное отопление

Для того чтобы установить радиаторы отопления водные потребуется:

• трубы металлопластиковые;
• теплоизоляция;
• пластиковые либо металлические переходники;
• коллектор с кранами;
• конвекторы плинтусные водяные с декоративными заглушками и крышками;
• набор инструментов.

Работа начинается с установки коллектора и подключения его к основной отопительной системе. Сама система при этом может питаться от газового, жидкостного, электрического, твердотопливного либо универсального котла — значения тип отопителя не имеет, но при этом следует помнить, что давление в системе должно быть не более 3 атмосфер.

Затем, беря за основу площадь помещения, нужно определить требуемую мощность радиаторов. При необходимости радиаторы плинтусного отопления можно взять с более высокими характеристиками, при этом установив их не на всех стенках, оставив свободное пространство для встраиваемой или корпусной мебели, а лишь на некоторых из них.

Плинтусная разводка водяной системы отопления

Далее выполняется разводка труб. Прокладка их ведется по черновым полам, доходя до начала каждого контура. На контур, как правило, приходится две трубы — подача теплоносителя и «обратка». На этом этапе пригодятся переходники для подсоединения к батареям.

Затем необходимо закрепить основание, на которое устанавливается алюминиевый либо медный теплообменник

По окончании монтажа теплообменника можно переходить к, пожалуй, самому важному этапу — подключению системы. Теплообменники соединяются посредством угловых либо прямых переходников

Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть.

После того, как монтаж контуров завершен, необходимо в обязательном порядке проверить герметичность системы. Наиболее просто способ — подать воду под давлением, заполнить полностью всю систему и заглушить ее. Если протечек не обнаружено, то можно запускать и проверять работу всей отопительной системы.

На завершающем этапе каждый плинтусный отопительный радиатор украшается лицевыми декоративными панелями, а концевые участки закрываются специальными элементами — заглушками.

Пошаговая инструкция самостоятельного монтажа

Теплый плинтус можно монтировать на каких-либо поверхностях, например, деревянную, каменную кладку, бетонную, гипсокартонную и прочие.

Самостоятельная установка осуществляется в последовательности:

1. Заранее предусматривают все точки вывода в местах, где будет подключаться система. Расчет следует производить в зависимости от мощности таким образом, чтобы она не превышала допустимую нагрузку термостата.
2. Подведение электропитания к монтажной коробке. Ее устанавливают на расстоянии около 5 см от поверхности пола. Желательно этот этап работы выполнять под наблюдением специалиста.
3. На чистую поверхность стены (в местах монтажа плинтуса) проклеить изоляционную ленту, толщина которой составляет 3 мм. Класс возгорания ленты – трудно воспламеняющийся.
4. Установка нижней рейки, представляющей собой профиль из алюминия. Выполняется разметка стены по уровню на расстоянии около 1 см в высоту от поверхности пола. К стене прикладывают панель, и намечают отверстия для высверливания. В отверстия вставляют дюбели, и крепят модуль плинтуса. По такой схеме устанавливают все последующие модули.
5. На держатели-клипсы, которые крепятся шагом в 40 см, насаживают верхний алюминиевый профиль.
6. В нижнюю медную трубу нагревательного модуля вставляют электрический нагревательный элемент (максимальная температура его поверхности составляет 120 градусов Цельсия, длина: 140 Вт – 70 см, 200 Вт – 1 м, 300 Вт – 1,5 м, 500 Вт – 2,5 м), после чего модуль вставляют в клипсы. Нагревательный модуль не должен касаться стены и изоляции, просвет между стеной должен составлять не менее 4 мм.
7. Дополнительно выполняется изоляция термоусаживаемой трубкой нагревательных элементов, закрываются защитным пластиковым коробом и ставятся торцевые и угловые элементы.
8. Соединение секций между собой. Стыкование выполняется посредством силового термостойкого (термостойкость не ниже 180 градусов) кабеля с силиконовым покрытием. Если есть необходимость соединительный кабель можно скрыть, для этого в стене вырубают каналы, в которых размещают кабель.
9. Крышкой закрывают плинтус.
10. После установки всех элементов конструкции, осуществляется замер сопротивления изоляции.
11. Установка и подключение термостата. Терморегулятор следует устанавливать на высоте около полутора метров, напротив теплообменников рядом с розетками и выключателями. Для его установки следует приложить в месте установки его заднюю часть к стене и разметить отверстия для бурения под дюбели диаметром 6 мм. Закрывают терморегулятор крышку, и проверяют срабатывание реле.
12. Подключение системы к сети. Подсоединение к электросети теплообменников осуществляют параллельно. Само подключение выполняют через распределительную коробку или термостат.

Какой греющий плинтус выбрать для обогрева

При покупке тёплых полов следует обращать внимание на производителей изделий. Лучше приобретать плинтуса известных брендов с длительной историей. Среди производителей, зарекомендовавшим себя хорошим качеством оборудования:

Среди производителей, зарекомендовавшим себя хорошим качеством оборудования:

• «Мистер Тектум»;
• «Rehau»;

«Besta Board».

При установке электрических тёплых плинтусов необходимо предварительно оценить потребность в потреблении электроэнергии и возможность подключения оборудования к сети. Важным фактором, определяющим выбор греющего плинтуса, является материал исполнения стен. Учитываются и типовые характеристики помещений.

Что лучше – теплый пол или теплый плинтус?

Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.

Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.

О принципе действия устройства

Начнем с того, что устройство устанавливается так же и в том же месте, что и традиционный декоративный плинтус. Следовательно, его располагают по всему периметру комнаты. При работе плинтуса прогревается как воздух в доме, так и стены, на которых прибор располагается. Благодаря этому, теплопотери через них заметно снижаются. Еще в связи с подобным движением тепловой энергии конвекция воздуха существенно снижается, то есть тепло более равномерно распределяется по всему объему комнаты. Наконец, поднимается нагретый воздух достаточно медленно, поэтому пыли он не поднимает. Вот основные особенности функционирования теплых плинтусов.

Также следует отметить, что температура самого плинтуса может достигать 70 градусов (при этом минимальный показатель равен 40 градусам). Регулировка возможна между этими значениями, что позволяет добиться оптимальной температуры. Однако ниже 20 градусов температура в комнате все равно не опускается, а это как раз и является оптимальным режимом.

Еще многих покупателей интересует вопрос того, в каких именно комнатах возможно использование таких плинтусов. Ответим, что каких-либо ограничений здесь попросту нет, но практика говорит о том, что это – идеальный вариант для помещений, где имеется панорамное остекление. Простые батареи под этими окнами, как правило, не поставишь, плинтуса же будут незаметными, зато будут создавать своего рода тепловую завесу. Но, в принципе, при монтаже вдоль стен такие устройства с легкостью впишутся практически в любое оформление.

Типы плинтусного отопления

Плинтусное отопление подразделяется на водяное и электрическое. Соответственно, водяные системы работают на основе газовых или любых других котлов. Электрические системы строятся на основе плинтусных электрических конвекторов.

Водяные системы

Водяные отопительные системы строятся на основе описанных выше радиаторов, изготовленных из цветных металлов. По ним циркулирует горячий теплоноситель, подготавливаемый отопительным котлом или получаемый из центральной системы отопления.

Водяное плинтусное отопление может использоваться для обогрева помещений любого назначения – это могут быть залы, коридоры, кухонные помещения, детские, гостиные, торговые залы и многое другое. Кроме того, оно хорошо подходит для использования в помещениях с панорамным остеклением – плинтусные радиаторы предотвратят проникновение холода, защитят от образования конденсата.

Система отопления «теплый плинтус» рекомендована к монтажу в индивидуальных домовладениях. А вот ее применение с централизованной подачей теплоносителя может привести к аварии – плинтусный обогрев не переносит гидроударов. Некоторые специалисты рекомендуют использовать промежуточный теплообменник, но в этом случае будут наблюдаться определенные тепловые потери.

Водяная плинтусная система отопления состоит из следующих частей:

• Радиаторы – они представляют собой миниатюрные конвекторы, изготовленные из цветного металла. Именно они и являются источниками тепла для обогрева комнат;
• Защитные короба – ими закрываются сами радиаторы и трубы;
• Трубы – в большинстве случаев тут используются металлопластиковые трубы, как более стойкие к давлению и к высокой температуре.

Монтаж водяной плинтусной системы отопления выполняется таким образом, что она не образует полное кольцо по всему дому – это вызвало бы неравномерный обогрев. Поэтому чаще всего практикуется создание отдельных направлений для каждой комнаты. Для этого в отопительной системе монтируются распределительные коллекторы, к которым подводится теплоноситель от котла.

Главным плюсом от использования распределительного коллектора является легкость в проведении ремонтных работ в случае аварии. Также он позволит отрегулировать температуру по каждому направлению в отдельности.

Электрические системы

Электрическое плинтусное отопление ориентировано на использование в зданиях, не подключенных к газовым магистралям. Оно подразумевает использование малогабаритных конвекторов, питание которых осуществляется от электросети. По своей конструкции они похожи на водяные радиаторы, только вместо трубок с горячим теплоносителем здесь применяются мощные ТЭНы.

Электроэнергия в нашей стране стоит довольно дорого, поэтому применение электрического отопления может привести к большим расходам. Но во многих случаях оно остается единственным доступным способом обогрева.

Как и в водяных системах, в электрическом отоплении желательно использовать схему с несколькими отдельными направлениями. То есть, каждое помещение питается от отдельного электрического кабеля. В здании устанавливается специальный электрощит, в котором монтируются автоматы защиты. Отсюда кабели расходятся по помещениям. Если какая-то комната не используется, ее можно отключить – тем самым обеспечивается экономия электроэнергии.

Электрические конвекторы работают по тому же самому принципу, что и водяные – они производят нагретый воздух, который как бы «прилипает» к стенкам и отправляется вверх. В это же время в оборудование засасываются холодные воздушные массы, проходящие очередную ступень нагрева. Спустя некоторое время, в комнате станет ощутимо теплее.

Основные преимущества электрического плинтусного отопления над водяными системами:

• Повышенная надежность – использование современных ТЭНов позволяет гарантировать срок службы до 20-25 лет, в то время как для водяных приборов этот срок составляет около 10 лет;
• Нет теплоносителя – а значит, нет риска затопить соседей;
• Более легкий монтаж – проложить кабель значительно легче, чем возиться с трубами.

Главным недостатком любого электроотопления является его прожорливость в плане потребления электроэнергии – в совокупности с тарифами на электричество, расходы будут высокими.

Система тёплых плинтусов

Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.

Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.

Принцип действия

Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.

Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.

Виды тёплых плинтусов и их особенности

Существующие системы обогрева подразделяются на два основных вида:

Электрические

Водяные

Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 600С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.

Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 850С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.

Плюсы и минусы

Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.

Среди других достоинств:

• универсальность оборудования;
• эстетичный внешний вид;

• долговечность;
• простота эксплуатации.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.
