Сверло под конфирмат. Два диаметра в одном!

Разновидности мебельного соединения

Для сборки мебели может применяться скрепление двух видов:

  • мебельные шурупы;
  • конфирматы.

Конфирмат это одна из разновидностей мебельных шурупов, его так же называют шурупной стяжкой, евровинтом и еврошурупом.

У самореза острый конец и небольшой шаг резьбы, конфирмат же имеет более широкий шаг и больший диаметр стержня. Первый тип чаще всего применяется при сборе предметов интерьера из цельного дерева, простого и ламинированного ДСП, МДФ.

Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.

Конфирмат имеет в последнее время более широкое применение, от самореза прежде всего отличается расширением после окончания резьбы при переходе к части с крепежной головкой. Таким нехитрым способом достигается более высокое качество стяжки.

Такие элементы, как конфирматы мебельные пользуются немалым спросом благодаря неимоверной точности их посадки и простоты применения.

Если саморез можно вкрутить обычной отверткой в панель без предварительно подготовленных отверстий, с конфирматом подобного проделать не получится.

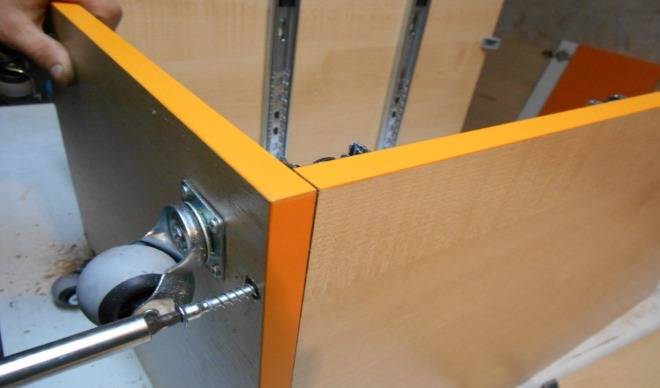

Для его установки понадобится шестигранный ключ или дрель со специальной насадкой.

Универсальные шурупы

Шурупы для мебели позволяют получить приемлемое качество стяжки и аккуратное соединение, но при работе с этим видом нельзя допускать ошибок. Небольшой перекос при фиксации такого крепежа — и оба скрепляемых элемента могут быть испорчены.

Саморезы плохо выдерживают неоднократное выкручивание из одного и того же отверстия, поэтому при допущении ошибки на этапе подготовки придется высверливать место под скрепляющий элемент повторно.

На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно.

Также чаще всего диаметр самореза уступает конфирмату, поэтому не достигается столь же надежного и долговечного стягивания деталей между собой.

Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт.

В зависимости от материала, шуруп может быть металлического, черного или золотистого оттенков. Благодаря этому такой крепеж можно легко маскировать без дополнительных элементов, только лишь за счет собственного цвета.

Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними. За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.

Конфирматы

Как уже было сказано, конфирматы способны обеспечить более высокое качество стяжки. Довольно весомый недостаток такого типа крепежа — в невозможности применения с материалом небольшой глубины. Именно этот фактор ограничивает применения конфирмата, однако в большинстве случаев для шкафов, столов, гарнитуров и бесчисленного количества других видов предметов интерьера используют именно их.

Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева.Для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни.

Форма головки конфирмата подбирается по индивидуальным предпочтениям. Единственный нюанс — если планируется закрывать поверхность шляпки, следует подбирать соответствующие ее форме элементы.

Кухонные фасады со стеклом: как выбрать подходящий стиль

Диаметр используемого спецсверла выбирается исходя из того, какой размер у купленной и применяемой мебельной петли . Чаще всего в продаже можно встретить чаши петель диаметром 26, 35 и 40 миллиметров. Причем в подавляющем большинстве случаев производители мебельной фурнитуры используют диаметр именно 35 мм. Он универсальный по размерам, оптимальный для большинства видов стандартной мебели, на которой требуется использовать петли. Но поскольку есть и нестандартные решения, под них также продаются специальные петли. А под эти петли можно приобрести соответствующие фрезы.

Для врезки не требуется наличие особых навыков. А вот опыт, хотя бы малейший, лишним не станет.

Дополнительно хочу вам напомнить о наборе инструментов для мебельщика , которые считаются основными и самыми необходимыми. Включить в этот набор фрезу для петель или просто сверло Форстнера наверняка стоит.

Правила сверления

Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:

  • Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.
  • Сделать точную разметку на деталях с учетом припусков.
  • Зафиксировать одну либо обе обрабатываемые детали в нужном положении.
  • Сверлить отверстие, контролируя положение инструмента.

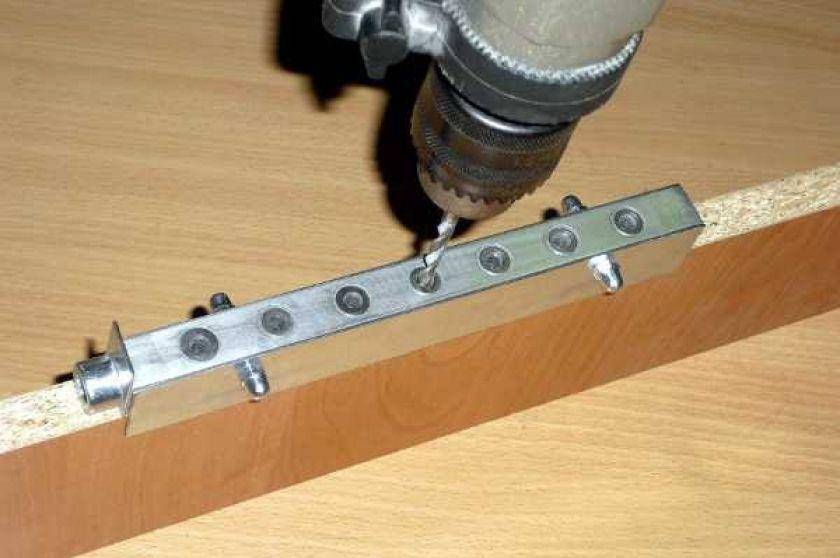

Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.

Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.

Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно в итоге получается выигрыш по времени, а главное по точности отверстий.

Необходимый инструмент

Если человек задумал начать работать с данными фиксаторами, необходимо запастись следующими инструментами:

  • рулетка;
  • карандашик;
  • шило;
  • бита;
  • шуруповерт, различные сверла;
  • и конечно, евровинты.

Глубина и ширина отверстия

Самое популярное изделие размером 6,4 (диаметр с резьбой, а без нее — 4,4 мм) на пятьдесят. Вывод: нормальная глубина с таким шурупом — пятьдесят миллиметров, а ширина четыре с половиной или пять.

Ввинчивается он с предварительным сверлением отверстия.

Если сделать немного больше по размерам — крепеж будет плохо справляться с фиксацией, если отверстие сузить — деталь может расколоть образец.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

  • глубина сверления (5–10 см);
  • центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

  1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
  2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
  3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
  4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
  5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Сверление в пласт детали

Первое, что необходимо, сделать отверстие восемь миллиметров (от края). Под образец подложите часть старой доски. Потом сверлом, держа дрель перпендикулярно земле, делаем сквозной проем.
Перед тем как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП, так вы предотвратите появление сколов на обратной стороне.

Сверление в торце детали

Торцевое сверление подразумевает, что дрель необходимо поставить в перпендикулярное положение к торцу предмета. Таким образом оборудование нормально фиксируется, и образец не будет испорчен. Пробуйте работать в несколько заходов, при этом выбивая стружку.

Главное правило – при сверлении в торце, сверло должно находится строго перпендикулярно по отношению к торцу детали.

Сверление в двух деталях одновременно

Плотно фиксируем изделие (в тиски), и сверлим. Это самый точный способ, причем заметная экономия времени при работе.

Такой вариант считается самым точным и, к тому же, самым быстрым.

Виды

Производители предлагают большой выбор евровинтов. Они бывают:

  • с головкой полукруглой формы;
  • с потайной шляпкой;
  • со шлицами с 4 или 6 гранями.

Для маскировки шляпок предлагается огромный выбор пластиковых заглушек и наклеек в разных цветовых вариациях. Они позволяют придать мебели завершенный вид и выполняют только эстетическую функцию.

Для производства всех видов евровинтов используется качественная углеродистая сталь. За счет высокой плотности материала крепеж способен выдержать серьезные нагрузки и не сломаться. Чтобы защитить изделия от коррозии, их поверхность покрывают латунью, никелем или цинком. Оцинкованные крепежные элементы встречаются в продаже чаще остальных.

Как правильно выбрать

Для правильного подбора мебельного шурупа, следует учитывать, в какой материал он будет устанавливаться. Выбор головки будет зависеть от применяемой силы и пространства, что будет доступно при завинчивании

Также важно подобрать не только тип головки, но и рисунок под используемый инструмент

При грамотном подборе биты обеспечивается прочное сцепление крепежного элемента с ввинчивающим инструментом. Только в этом случае шурупы плавно, ровно входят в деревянные плиты, гипсокартона, ЛДСП, МДФ.

Некоторые важные нюансы, которые помогут покупателям крепежных изделий намного лучше ориентироваться в их разнообразии, а также сделать правильный выбор:

  • цвет — шурупы одной партии должны быть выдержаны в одинаковой цветовой гамме. Это свидетельствует о том, что все изделия прошли одинаковую обработку в аналогичных условиях, а также имеют соответствующую прочность, коррозийную стойкость;
  • параметр — размеры одной партии изделий не должны визуально отличаться друг от друга, а также соответствовать стандартам;
  • шаг — нагрузка между витками резьбы должна распределяться равномерно;
  • отверстие — шлиц должен характеризоваться четкостью, симметричностью, быть достаточно глубоким;
  • маркировка — стандартное обозначение шурупов – это цифра, в которой первое число – размер диаметра резьбы, второе – длина изделия от самой его головки до острого кончика.

Чтобы качественно собрать и установить элементы мебели, нужно применить такой удобный, доступный помощник в крепежных работах, как шуруп. Этот вид мебельной стяжки позволяет не только упростит процедуру сборки и установки, но и будет незаметен после окончания процесса монтажа, благодаря своей уникальной структуре. Все конструкции и основы, зафиксированные такими крепежами, сохранят свою форму, внешний вид, свойства на протяжении долгого времени.

Как подбирать сверло?

Прежде чем приступить к работе по сборке мебели нужно подготовить все инструменты. Выбрать, каким сверлом сверлить под конфирмат, поможет информация о самом евровинте. Если есть готовое приспособление нужной марки, то проблем не будет.

Однако часто в практике домашних мастеров случается ситуация, когда работать приходится тем, что есть в наличие. Настоятельно не рекомендуется использовать сверла меньшего диаметра — для конфирматов 5х40, 5х50 это размер 3, 4 мм, а для изделий 7х40, 7х50, 7х60, 7х70 — 4, 5 мм.

В недостаточное по размерам отверстие в твердых породах дерева крепежный элемент не закручивается, заклинивает. Если же в работе детали мебели из ЛДСП или ЛМДФ, то они в лучшем случае вспучатся, а в худшем треснут.

Измеряется головка конфирмата, та часть, которая находится внутри изделия, но не имеет резьбы. Она может несколько отличаться у разных производителей. Диаметр составляет от 6, 3 мм до 7 мм. Какое сверло под конфирмат выбрать в этих случаях? Заводское устройство рассчитано под диаметр 7 мм.

Оно универсально, поскольку размер головки не играет никакой роли в обеспечении надежности соединения. Эта часть евровинта расположена в верхней, прижимной детали. Нагрузка ложится на шляпку конфирмата, которая центрует крепеж и стягивает элементы конструкции.

Небольшой люфт иногда даже удобен. При небольших ошибках соединение можно ослабить, скорректировать положение детали и снова затянуть винт. Даже отверстие на миллиметр больше 8 мм, не ухудшит надежность крепежа.

Конструктивные особенности свёрл под конфирматы

Долговечное сверло под конфирмат должно обладать следующими эксплуатационными характеристиками:

  1. Твёрдостью в пределах 61…64
  2. Удовлетворительной ударной вязкостью (kc = 150…165).
  3. Стойкостью против изгиба.
  4. Термостойкостью до температур 120…150°С.

При таких параметрах инструмент может долговременно реализовать свои основные функции – быстрое формообразование внутреннего диаметра с высоким качеством, а также предотвратить сколы и иные дефекты, которые могут возникать при получении отверстий и полостей в малопластичных материалах.

Поскольку отверстия, получаемые для данной разновидности крепежа, обязательно должны иметь ступенчатый перепад диаметров по высоте, то сверло под конфирмат всегда является составным. Крепёжная часть сверла служит для присоединения оснастки к патрону дрели или станка при помощи стопорного винта. В этой части имеется глухое посадочное отверстие под установку собственно сверла, при этом посадка сверла – скользящая, с минимальными зазорами, что исключает поперечный изгиб и поломку сверла под конфирмат при его работе. Режущая часть выполняется ступенчатой. Это позволяет производить обработку нескольких диаметров за один цикл сверления.

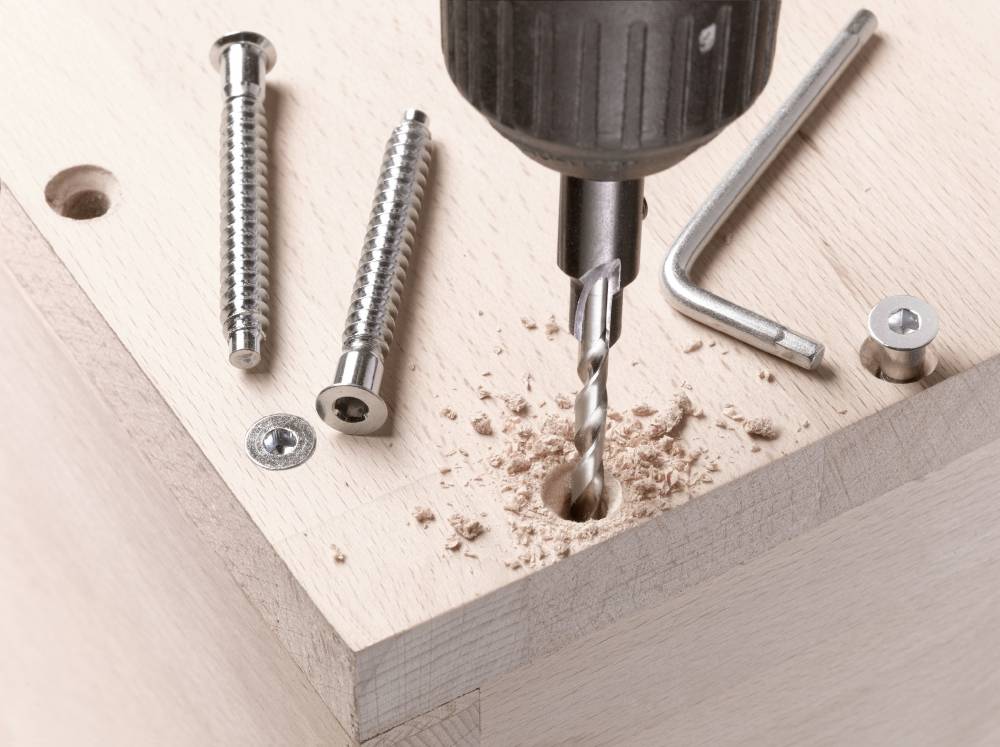

Сверло под конфирмат имеет следующие характерные особенности своего строения:

  1. Острый угол заходной части, благодаря чему облегчается первоначальное вхождение инструмента в материал, и обеспечивается центровка будущего отверстия.
  2. Уклон в винтовой канавке, полностью совпадающий по углу с соответствующим наклоном резьбы в конфирмате.
  3. Полированную с повышенным качеством поверхность перьев, что снижает трение, и улучшает удаление стружки из полости обрабатываемого отверстия. Удаление стружки при этом производится через отверстия, которые расположены на торцевой части упора.
  4. Размер установки упорной части может быть предварительно отрегулирован так, чтобы исключить возможное пересверливание. Поэтому при работе с таким сверлом не требуется постоянного контроля за глубиной получаемого отверстия.
  5. Площадь контактной части упора всегда выполняется минимально допустимой — для того, чтобы сохранить стойкость сверла, и одновременно не допустить смятия боковой поверхности отверстия.
  6. Помимо центровки режущей части, упор производит зенкование торцевой части поверхности отверстия под головку конфирмата. Поэтому за один проход получается полностью подготовленное отверстие под ввинчивание крепежа.

Таким образом, сверло под конфирмат заменяет собой два обычных сверла – под само отверстие, и под коническую часть для головки крепежа.

Описание конфирмата

Это нечто среднее между винтом и шурупом.

  1. У конфирмата конец стержня тупой, а не острый, как у шурупа.
  2. В головке евровинта, как правило, выполнено отверстие под шестигранник, что является редкостью для шурупов, но часто встречается у винтов.
  3. Резьба конфирмата с особым профилем и увеличенным шагом предназначена, как у шурупов, для нарезки внутренней резьбы в отверстии и надёжной фиксации в деревянной детали.

Тупой наконечник не позволяет непосредственно ввинчивать эту крепёжную деталь в дерево. Поэтому необходимо предварительно разметить и высверлить отверстия под крепежи. Но проблема в том, что для того чтобы сделать их обычными инструментами, потребуется три сверла на каждую дыру.

Особенностью евровинта является и то, что его стержень состоит из двух частей — резьбовой и гладкой. Соответственно, возникает необходимость сначала сверлить отверстие меньшего диаметра для резьбовой части, затем частично увеличивать отверстие сверлом большего диаметра для цилиндрической части, примыкающей к головке конфирмата. Третья операция — раззенковка под саму головку. Таким образом, отверстие под конфирмат состоит из трёх участков, требующих применения трёх разных свёрл.

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Мебельные конфирматы: размеры, сверла и отверстия под евровинт (еврошуруп)

Конфирмат – это наиболее популярный крепежный элемент, используемый при производстве корпусной мебели. Распространение конфирматы получили еще в 90-х годах прошлого века и с тех пор активно используются специалистами, работающими в мебельном производстве.

Конфирматы отлично подходят для сборки самодельной мебели

Правильное название этого крепежного элемента (наряду с бытующими среди домашних мастеров обозначениями «еврошуруп», «евровинт», а иногда просто «еврик») – «одноэлементная стяжка». Указанное же в заголовке слово произошло от наименования торговой марки Confirmat, которое немецкая компания Hafele начала использовать при выпуске крепежных элементов данного типа.

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:

  • под резьбовую шурупную часть;
  • для гладкой части евроголовки;
  • под шляпку.

Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.

Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.

Нюансы крепежа

Проведение даже самых простых работ по скреплению двух деталей мебели требует от исполнителя наличия особых профессиональных навыков. Отверстия под стяжку создаются сверлами, размеры которых 4 и 6 мм. Под шляпку применяют фрезу ступенчатого вида. Специалисты советуют обратиться именно к такому варианту – он дает возможность за одно движение сделать требуемое отверстие правильного размера. Желательно применять инструменты с высокими оборотами. Низкие приведут к образованию стружки в отверстии – сверло будет ее туда затягивать.

Рекомендуется обратить внимание на извлечение сверла – могут появиться нежелательные сколы. Они не будут критичными в случае наличия у шурупа широкой шляпки, скрывающей все недостатки работы. Подобный крепеж обеспечит наиболее высокую степень сцепления

При работе с конфирматами в первый раз следует все делать вручную, при возникновении высокого сопротивления винта можно легко убрать его из сцепляемых деталей мебели, не повреждая их

Подобный крепеж обеспечит наиболее высокую степень сцепления. При работе с конфирматами в первый раз следует все делать вручную, при возникновении высокого сопротивления винта можно легко убрать его из сцепляемых деталей мебели, не повреждая их.

Качество соединения также будет зависеть от точности намеченной на мебели разметки. К этому шагу с полной ответственностью подходят все специалисты. На части детали, располагаемой с наложением на торец другой, выполняют два вида разметки:

  • глубина просверливаемого отверстия – 5-10 см;
  • центральная часть отверстия должна располагаться от края на расстоянии ½ части толщины соединяемой детали.

Наиболее точную разметку можно выполнить путем сверления отверстия сквозного типа в накладываемой детали. Далее, путем приложения к ней второго элемента, отмечают место отверстия, предназначенного для еврошурупа. Таким образом сборка окажется максимально ровной.
На этапе разметки для облегчения работы используется шаблон для сверления отверстий под конфирмат

Заглушки под конфирмат

Подобный тип заглушек позволяет полностью закрывать шляпки, которые остаются на поверхности деталей мебели. Используются для придания мебели завершенного вида или для декоративных целей. Так же можно использовать для сокрытия имеющихся отверстий, и в случае обнаружения несущественных дефектов на поверхности мебели.

Типы заглушек бывают:

  • самоклеящиеся;
  • пластиковые.

Цветовые вариации заглушек подбираются исходя из основных тонов ДСП. Большей популярностью пользуются самоклеящиеся заглушки, нежели пластиковые. Они полностью безлики, однако крайне удобны в эксплуатации. Их стоимость практически одинакова. Для изготовления пластиковых заглушек используется пластмасса. Изделие имеет диаметр в 1,2 см и округлую форму. Крепятся на небольшой выступ (шестигранник), который оставляет за собой конфирмат. Самоклеящиеся элементы считаются более универсальными и изготавливаются из меламина. Так же имеют округлую форму. Еще одним достоинством заглушек можно назвать их толщину, которая не превышает 0,4 мм и делает их практически незаметными на общем фоне.
