Сверло для квадратных отверстий. открытия рело и уаттса

Преимущества оснастки для станков от нашей компании

Ассоциация поставляет только качественный и сертифицированный товар. В перечень наших задач входят:

• поставка современной и технологичной оснастки ведущих мировых брендов;
• комплексный подход к решению потребностей клиента;
• оснащение бизнеса под задачи потребителя;
• пуско-наладка;
• снабжение предприятия современной оснасткой.

При покупке товара мы предоставляем:

• гарантийное и постгарантийное обслуживание в официальной службе;
• поставку продукции напрямую от производителя;
• отсутствие дилерской наценки, поскольку изделия поставляются с заводов изготовителей;

Наша фирма специализируется на поставке промышленной техники и комплектующих, инжиниринговых услугах и предлагает своим клиентам первоклассный сервис. Сотрудничество с компанией – залог бесперебойной работы и постоянное обеспечение оборудования качественными режущими приспособлениями.

Подробнее Свернуть

Характеристики сверла для квадратных отверстий

Профиль сверла для выполнения квадратных отверстий соответствует треугольнику специальной формы, который назвали в честь его изобретателя Рело. Отличительная черта: съем металла выполняется боковой частью, плоскостей резания у него 3. При этом в процессе выполнения операции инструмент описывает основное и качательные движения. Выполняются они в противоположных направлениях (треугольник вращается вокруг подвижной оси). Особенность инструмента: он вычерчивает фигуру, представляющую собой пересечение одинаковых кругов. В результате его вершины вычерчивают квадрат. При этом ось вращения перемещается по определенной траектории, а не стоит на месте.

Как и любое сверло, изделие конструктивно состоит из рабочей части и хвостовика, с помощью которого крепится в патрон, шпиндель или специальное приспособление инструмента или станка. В профиле рабочей части предусмотрены эллипсовидные канавки для отвода стружки в процессе высверливания отверстий. Благодаря их наличию уменьшается нагрузка на зажимное устройство, повышается резательная способность кромок и снижается уровень инерции. Значительно повышает срок эксплуатации режущего инструмента использование охлаждающей жидкости (СОЖ) в процессе выполнения операции. В некоторых моделях сверл квадратного профиля могут предусматриваться канавки для прохождения жидкости.

Сверла для квадратных отверстий классифицируют по таким параметрам:

• материалу, с которым могут работать (по металлу, дереву);
• материалу изготовления (сталь легированная, углеродистая, быстрорежущая, сплав);
• способу изготовления (цельные, составные);
• конструкции (с накладной рамкой, переходником и без них);
• конструкции хвостовой части (цилиндрическая, коническая, шестигранная);
• серии исполнения (укороченная, средняя, длинная);
• классу точности (нормальный, повышенный);
• диаметру;
• длине рабочей части.

Как пользоваться?

При использовании сверл Уаттса нет необходимости в специальных станках с насадками. Достаточно обычного станка, если вы планируете работать с металлом. Что касается древесины, взятой в качестве обрабатываемого материала, то для сверления отверстий в ней достаточно обычной дрели, правда, немного усовершенствованной при помощи дополнительных приспособлений.

Для изготовления такого устройства нужно выполнить ряд шагов.

В первую очередь нужно обзавестись фанерным листом или деревянной доской, но не очень толстой. Разумеется, понадобится и непосредственно треугольник Рёло с геометрическими параметрами, соответствующими диаметру используемого сверла Уаттса. Произвести жесткую фиксацию сверла на получившемся треугольнике. Для перемещения треугольника с закрепленным сверлом в соответствии с нужной траекторией потребуется деревянная направляющая рамка. Внутри нее вырезается квадратное отверстие, параметры которого такие же, как у того отверстия, что планируется к высверливанию

То, какую толщину имеет рамка, очень важно – она определяет, какой глубины отверстие можно высверлить. Рамку нужно четко зафиксировать в патроне дрели таким образом, чтобы было полное совпадение центра треугольника и оси, по которой вращается патрон электродрели. Рамку нужно четко зафиксировать в патроне дрели таким образом, чтобы было полное совпадение центра треугольника и оси, по которой вращается патрон электродрели

Рамку нужно четко зафиксировать в патроне дрели таким образом, чтобы было полное совпадение центра треугольника и оси, по которой вращается патрон электродрели.

Вращение сверла должно быть правильным. Для этого оно должно свободно перемещаться вдоль и поперек

Чтобы это обеспечить, необходим передаточный механизм, который и соединит патрон электродрели с хвостовиком насадки. Принцип работы передаточного механизма такой же, какой имеет карданный вал в любом грузовике.

Закрепление деревянной заготовки также должно быть тщательным. Располагают ее таким образом, чтобы ось вращения насадки четко совпала с центром планируемого квадратного отверстия.

Конструкция переходника (передаточного механизма) несложная. В ней есть корпус, плавающий хвостовик, специальное качающееся кольцо, крепежные винты и опорные шарики. Особенностью является сменная втулка – она нужна для того, чтобы можно было закрепить патроны различных станков для обработки металла. Сменить насадку можно довольно быстро.

Как только сборка устройства окончена, а каждый элемент зафиксирован, электрическая дрель готова к тому, чтобы начать высверливание. Да, углы отверстия не будут равны 90 градусов, а будут скруглены, но это решаемая проблема. Округлости дорабатываются самым обычным надфилем. Нужно помнить, что подобное устройство применимо для работы по дереву, причем на не слишком толстых его листах. Это связано с тем, что и сама конструкция не очень жесткая.

Сверло Уаттса имеет недостаток – обрабатывать с его помощью материалы, имеющие большую толщину, не получится.

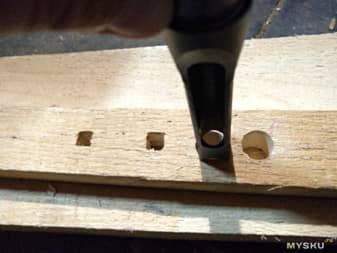

Пробойники для отверстий в форме квадрата продаются комплектами различных размеров и толщины. В комплекте есть (помимо самого пробойника) матрица, держатель в форме кольца, ограничивающий элемент, и втулка, с помощью которой направляется пробойник.

Чтобы усилить воздействие на штамп, эффективно использование гидравлического домкрата. Отверстия получаются чистыми, ровными, без зазубрин. Особенно качественными считаются инструменты канадской марки Veritas.

Если вы являетесь обладателем инвертора для сварки, можно просто выжечь отверстие любой формы, в том числе и квадратной, конечно, если речь идет о металле как обрабатываемом материале. Чтобы получить отверстие в виде квадрата, необходимо сначала обзавестись заготовкой. Ею является графитовый квадрат того же размера, какой планируется высверлить. Оптимально использовать графит марки ЭЭГ или МПГ.

Работа начинается с формирования круглого отверстия такого размера, чтобы туда вошла графитовая заготовка. После того как заготовка вставлена и закреплена, ее обваривают по периметру. Далее нужно лишь извлечь графитовый квадрат, после чего произвести зачистку и шлифовку получившегося отверстия.

О том, как правильно просверлить квадратное отверстие, вы можете узнать из видео ниже.

Немного истории

Ещё в XV веке легендарный Леонардо да Винчи, изучая свойства геометрических фигур, обратил внимание на, так называемые, геометрические объекты с равной толщиной. Таких фигур имеется бесконечное множество, но простейшей, помимо окружности, — является скруглённый треугольник, который может быть образован следующим образом. Вычерчивается равносторонний треугольник, каждый из углов которого соединяется дугой окружности, проведённой из центра противоположной стороны

Особенностью такого треугольника будет то, что все его стороны будут иметь постоянную ширину, которая равна длине стороны исходного равностороннего треугольника

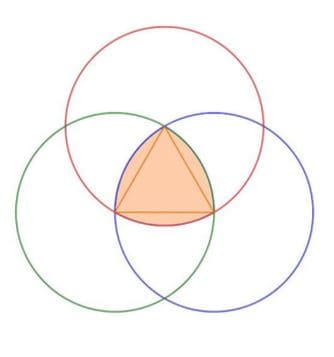

Вычерчивается равносторонний треугольник, каждый из углов которого соединяется дугой окружности, проведённой из центра противоположной стороны. Особенностью такого треугольника будет то, что все его стороны будут иметь постоянную ширину, которая равна длине стороны исходного равностороннего треугольника.

Практическую пользу из этого факта извлёк Л. Эйлер, который три века спустя продемонстрировал вращение такого скруглённого треугольника: вначале вокруг собственной оси, а затем – с некоторым эксцентриситетом, благо карданный механизм науке и технике того времени был уже известен.

Ещё дальше в практическом использовании данной фигуры пошёл немецкий инженер Ф

Рело, который обратил внимание на то, что траектория углов движущегося треугольника при определённых способах его вращения весьма близка к квадрату. Лишь, непосредственно в углах квадрата внешняя поверхность описывает дугу, впрочем, небольшого радиуса. В современной технической литературе подобный треугольник называют треугольником Рело, хотя никаких углов у данной фигуры фактически уже нет

В современной технической литературе подобный треугольник называют треугольником Рело, хотя никаких углов у данной фигуры фактически уже нет.

Пройдёт ещё несколько десятков лет, и англичанин Г. Уаттс придумает приспособление, которым можно обеспечить гарантированную квадратную траекторию для металлорежущего инструмента. Техническое решение для сверла Уаттса было запатентовано в 1916 году, а через год началось серийное производство таких инструментов.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

Свёрла по металлу – самый широко используемый расходный материал для электрооборудования по нескольким причинам:

• Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
• Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
• Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

Шаг 2: Снимаем родной патрон

Приступайте к монтажу деталей на сверлильный станок.

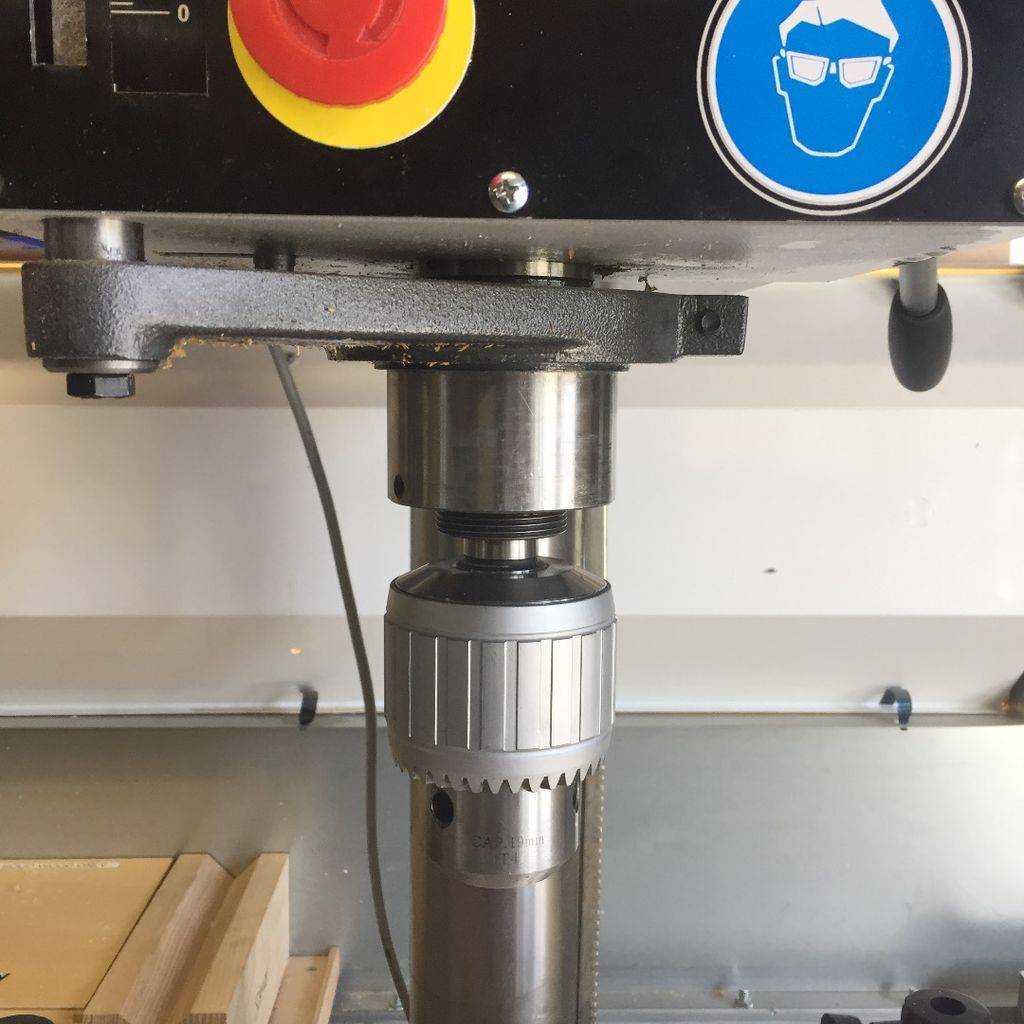

Сначала снимите родной патрон со станка. Его диаметр больше, чем диаметр отверстия в держателе втулки, поэтому его нужно снять. В набор входит патрон меньшего диаметра, чем родной, поэтому его мы и будем использовать.

Теперь следуйте следующей инструкции:

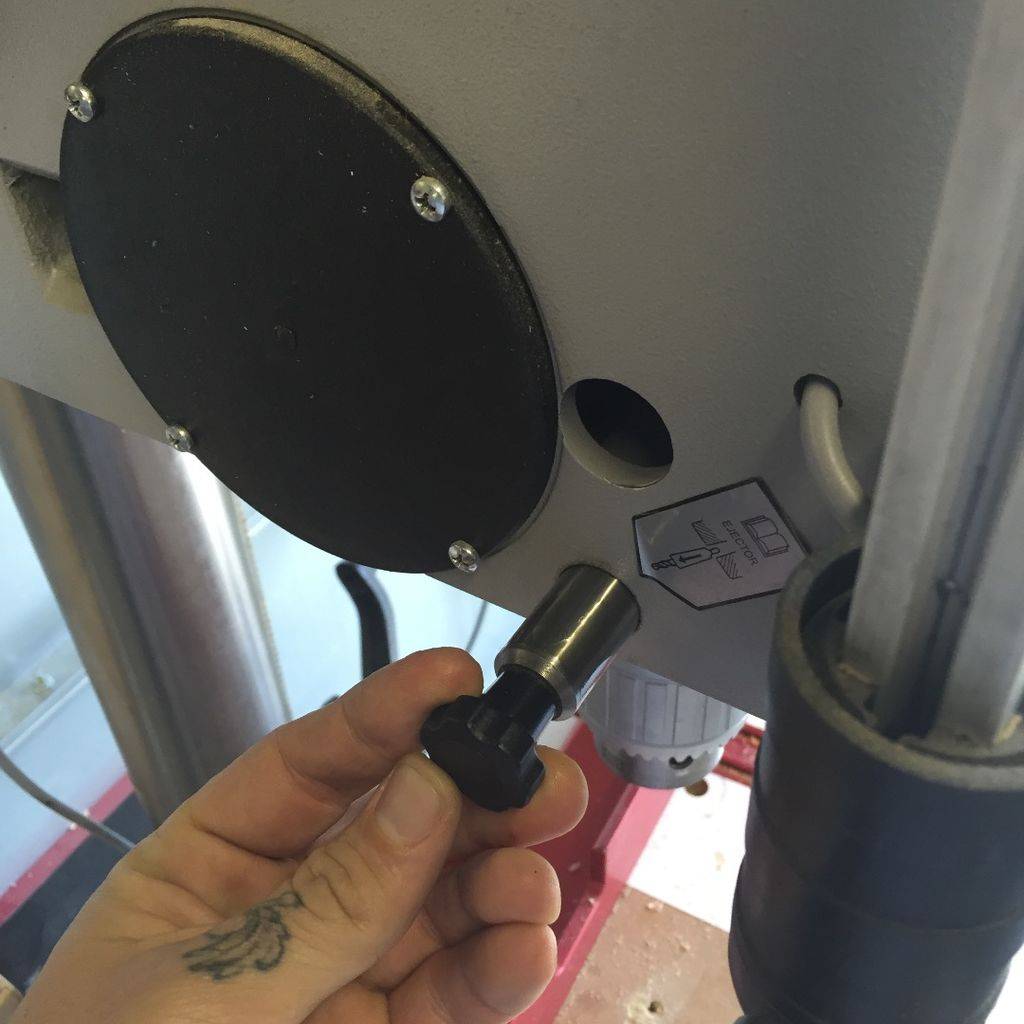

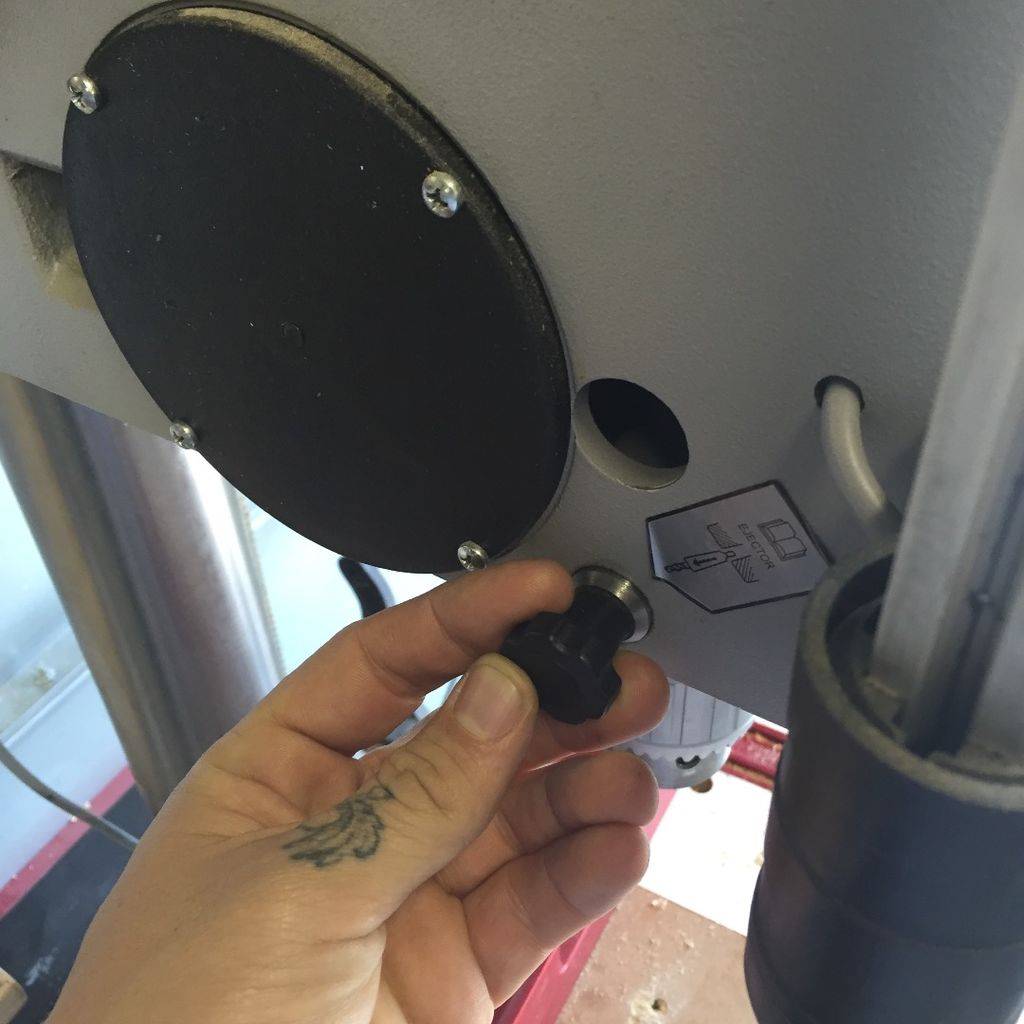

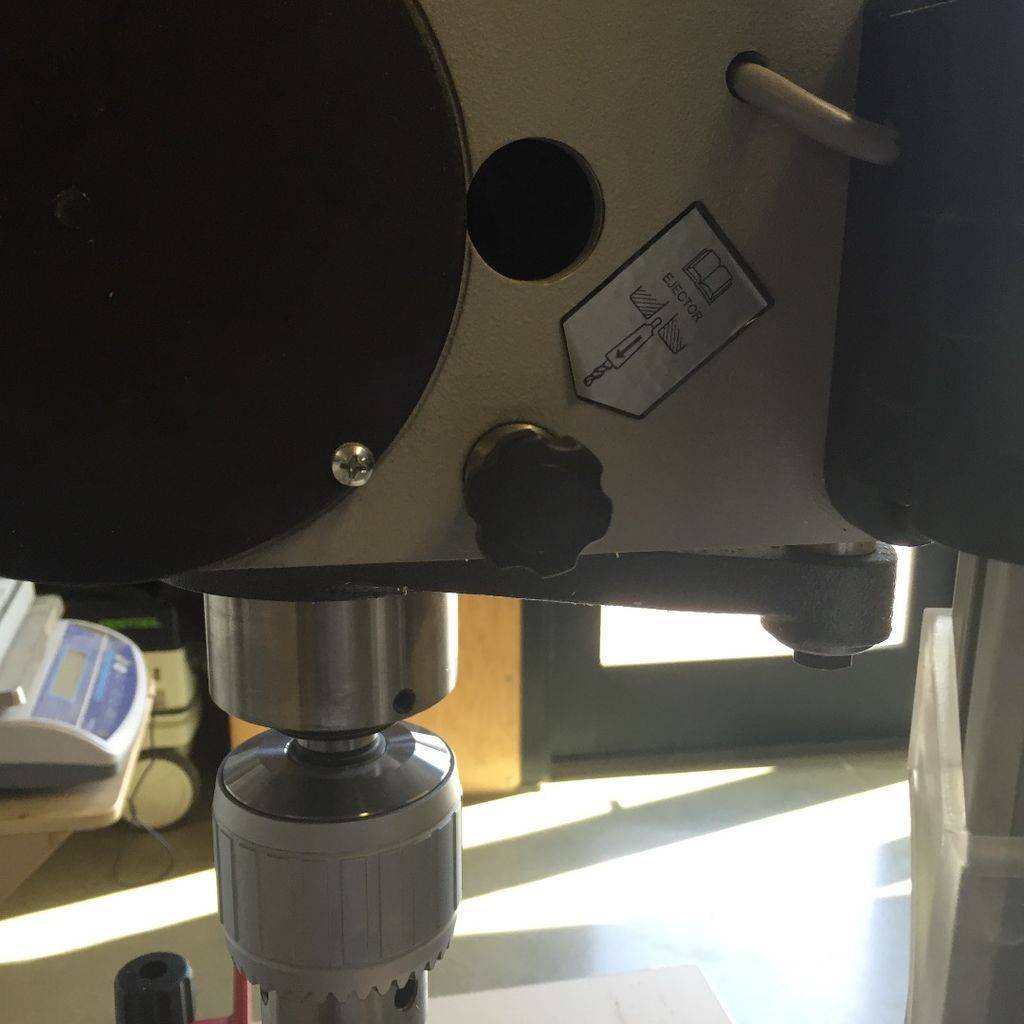

1. Вытяните головку эжектора (у большинства моделей сверлильных станков отсутствует).
2. Вытянув головку до упора, возьмитесь рукой за патрон, чтобы он не выпал сам.
3. Одной рукой держа патрон, другой возьмитесь за рукоятку подачи шпинделя и немного поверните вниз.
4. Теперь с небольшим усилием поднимите ручку вверх. Она ударит по конусу патрона и тот выскочит из шпинделя.

На словах описание выглядит запутанным, но на практике все довольно просто и понятно.

Сверло Уаттса для сверление квадратных отверстий

Проблем с образованием круглых отверстий в металле, как правило, не возникает. Сегодня в продаже можно встретить просто огромное количество сверл, некоторые могут применяться для образования квадрата или прямоугольника. Для решения подобной задачи также используются специальные приспособления.

Cверло или фреза

Часто квадратные отверстия получают при применении фрез. Подобный инструмент получил крайне широкое распространение, однако в некоторых случаях квадратные отверстия в металле проще получить при использовании сверл. Примером назовем следующие моменты:

1. Работа проводится редко, поэтому нужно снизить затраты на приобретении специального инструмента. Фрезы обходятся намного дороже.
2. Небольшая площадь обработки. Геометрическая форма распространенных фрез определяет ограничения по их минимальному размеру.
3. Нужно получить сквозное отверстие в металле с большой толщиной.

Описание треугольника Рело

Кроме этого, фрезы устанавливаются в станках, которые обходятся дорого, но и для сверления обычное оборудование не подойдет. Это связано с тем, что сверло должно передвигаться по определенной траектории.

Устройство и принцип работы

Сверло для квадратных отверстий Уаттса создано на основе формы треугольника Рело. Среди особенностей можно отметить:

1. Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
2. Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
3. Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

ЧПУ для пробивания квадратных отверстий

Стоит учитывать, что получаемый прямоугольник или квадрат имеет немного закругленные углы. Устройства для сверления квадратных отверстий Уаттса не должно ограничивать передвижение патрона со сверлом, иначе получить рассматриваемую форму не получится. Принципы действия и конструкция рекомендуемого оборудования позволяют создать его своими руками при использовании подручных материалов.

Альтернативные способы получения квадратных отверстий

Получение радиусных дуг приводит к существенному снижению качества получаемого изделия. Именно поэтому часто рассматривается возможность использования других методов получения квадратного отверстия:

1. Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
2. Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
3. При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

https://youtube.com/watch?v=60WbTPNFT-8

В продаже встречаются специальные комплекты пробойников, которые также могут применяться в рассматриваемом случае. Комплект представлен сочетанием следующих элементов:

1. Втулка для направления пробойника.
2. Специальный держатель.
3. Кольцевой ограничитель хода.
4. Матрица.

Набор пробойников

Для того чтобы оказать высокую нагрузку на рабочий инструмент применяется гидравлический домкрат. Подобная технология характеризуется тем, что получаемая фигура имеет чистые и ровные грани, то есть дополнительная механическая обработка для повышения качества поверхностей не требуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Порядок выполнения работ

Большое квадратное отверстие

Многие уже догадались, каким будет примерный перечень работ, как только узнали требуемый для работы инструмент.

1 Идея заключается в следующем. В заготовке продольно формируется прямоугольный рез, шириной соответствующей размеру стороны высверливаемого квадрата. Глубина подбирается с учётом размеров заготовки так, чтобы центр будущего квадрата совпадал с осью цилиндрической заготовки.

2 Затем сверх пропила устанавливается металлическая перемычка, которую нужно будет обварить.

3 Для придания изделию товарного вида, его следует обработать после сварки на токарном станке.

Итак, приступим к практике.

Шаг №1 – формирование пропила

Делаем рез шириной размера стороны квадрата

1 Для резки лучше использовать отрезной диск. Это значительно ускорит работу. Не забываем про масло.

Рез отфрезерован

2 Меняем диск на фрезеровочный, поскольку нужна правильная геометрия квадратного отверстия.

Шаг №2 – формируем перемычку

Примерка перемычки

1 Помещаем квадратный стержень в проделанный рез. Сверху накладываем металлическую перемычку. В качестве последней используем отрезок аналогичного стержня.

Фиксация заготовки в тисках

2 С помощью тисков фиксируем подготовленную к сварке заготовку.

Шаг №3 – сварка и первичная обработка

Сварочные работы окончены

1 Перемычку прихватываем на пару точек и вынимаем из тисков. Хорошенько провариваем конструкцию.

Нужно отжечь сварку

2 Чтоб не думалось, отжигаем сварочные швы.

Шаг №4 – обработка на токарном

Обработка первой части

1 Для обработки использовался резец ВК-8. Выставляем заготовку. Для этого пришлось её немного обработать напильником.

Выставляем и торцуем

2 Переворачиваем изделие. Выставляем и торцуем заготовку.

Зажимаем и обрабатываем

3 Зажимаем и обрабатываем на чистовую.

Сверло Уаттса для сверления квадратных отверстий: описание, размеры

Просверлить круглое отверстие в материале любой плотности по силам каждому. А как быть, если необходимо квадратное отверстие? Многим покажется неправдоподобной возможность высверлить квадрат в мягкой податливой древесине или в детали из прочного металла. Справляется с этой непростой задачей сверло Уаттса.

История с геометрией

Мастера и сегодня для получения квадратного отверстия просверливают круглую дырочку соответствующего диаметра и специальными инструментами продалбливают уголки. Гораздо быстрее и проще выполнить эту операцию можно «квадратным» сверлом Уаттса. Основой его конструкции является треугольник Рёло – фигура, образованная пересечением трёх одинаковых окружностей. Радиусы этих кругов равны стороне правильного треугольника, и его вершины являются центрами окружностей.

Фигура носит имя немецкого учёного Франца Рёло, так как он первым детально исследовал свойства полученного треугольника и применял их в своих изобретениях. Однако геометрия треугольника Рёло использовалась в форме окон при строительстве церкви Богоматери в Брюгге ещё в XIII веке.

В начале XVI века Леонардо Да Винчи изобразил «карту мира» на четырёх треугольниках Рёло. Эта фигура встречается в его манускриптах и Мадридском кодексе. В XVIII веке треугольник из равных дуг трёх окружностей продемонстрировал известный математик Леонард Эйлер.

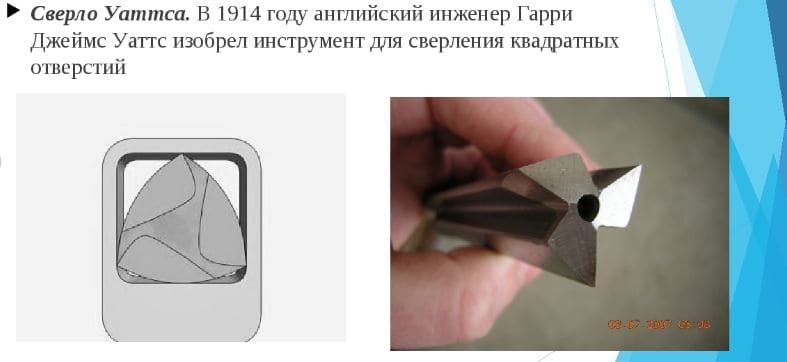

В 1916 году английский работающий в США инженер Гарри Уаттс разработал и запатентовал фрезу для квадратных отверстий в «плавающем» патроне.

Уникальное изобретение позволяет получать отверстия почти правильной формы: углы квадрата скруглены небольшим радиусом. Необработанная площадь квадратного отверстия не превышает 2%.

Отличительной чертой треугольного сверла Уаттса является то, что при вращении его центр описывает дугообразные эллипсоидные кривые, а не стоит на месте как у традиционного спирального сверла.

Вершины треугольника при таком движении вычерчивают квадрат с параллельными идеально ровными сторонами. Патрон для такой фрезы имеет оригинальную, не препятствующую движению, конструкцию.

Строение сверла для квадратных отверстий

При сверлении отверстий образуется стружка, и фреза должна иметь канавки для ее отвода. Профиль рабочей части сверла Уаттса представляет собой треугольник Рёло с вырезанными из него тремя половинками эллипсов.

Такая конструкция с канавками для отвода стружек решает одновременно 3 задачи:

1. Снижается инерция сверла.
2. Уменьшается нагрузка на шпиндель.
3. Повышается способность сверла резать.

Обычно квадратные отверстия проделываются на токарных или фрезерных протяжных станках. Сверло для квадратных отверстий фиксируется патроном станка специальным переходником. Для бытового использования квадратной фрезы производители предлагают накладные рамки, соединяющиеся с патроном карданной передачи и сообщающие режущему инструменту эксцентрические перемещения. Глубина отверстия соответствует толщине рамки.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

Свёрла по металлу – самый широко используемый расходный материал для электрооборудования по нескольким причинам:

• Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
• Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
• Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

Виды сверл для изделий из металла

Свёрла по металлу используются для проделывания отверстий в изделиях из бронзы, чугуна, меди, стали разных марок, металлокерамики и прочих материалов. Для сверления вязкой труднообрабатываемой стали применяются высокопрочные изделия с добавлением кобальта. При работе спиральными свёрлами стружка отводится по двум продольным канавкам. По форме хвостика такие инструменты делятся на три типа:

• шестигранные,
• конические,
• цилиндрические.

Классификация сверл для квадратных проемов

Название «квадратное сверло» происходит от того, какую форму отверстия насадка способна просверлить. Внешне такие сверла имеют вид треугольника (наконечник), но с их помощью удается получать проемы квадратной формы. Классифицируются рассматриваемые насадки по ряду следующих признаков:

1. Тип рабочего материала — это может быть древесина, металл или пластик
2. Материал, из которого изготовлена насадка. В зависимости от того, в каком материале необходимо получить квадратный проем, насадки изготавливаются из легированной, углеродистой или быстрорежущей стали

3. Тип производства насадок — они бывают двух видов: цельные и составного типа. Составные насадки имеют шарнирный (карданный) хвостовик, посредством которого снижается нагрузка на патрон инструмента. Сегодня карданные насадки встречаются крайне редко

4. Форма хвостовика — в зависимости от этого параметра можно использовать насадки на дрелях, сверлильных станках и прочих видах оборудования. Сверла Уаттса выпускаются с цилиндрическим, коническим и шестигранным хвостовиком. Фрезы с коническими хвостовиками устанавливаются напрямую в патрон сверлильного станка, а цилиндрические и шестигранные насадки требуют применения специального патрона для закрепления
5. Длина сверла — они бывают длинные, средние и укороченные
6. Класс точности — нормальный и повышенный
7. Диаметр — зависит от того, какой размер квадрата необходимо получить в итоге
8. Длина рабочей части — еще один важный параметр, который отвечает за возможность сверления соответствующих отверстий с разной степенью углубленности
9. Конструкция — фрезы для квадратных отверстий бывают с накладной рамкой, а также переходником или без него

Квадратные сверла отечественного производства выпускаются с соблюдением стандартов ГОСТ 886-77, ГОСТ 4010-77 и ГОСТ 10902-77. Однако большой популярностью пользуются сверла зарубежного производства, которые изготавливаются с соблюдением соответствующих стандартов. Маркировка указывается на хвостовой части фрезы, где представлена такая информация, как диаметр, материал изготовления и наименование компании.

Сверление квадратных отверстий — сверло Уаттса и принцип треугольника Рёло

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях.

Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло.

Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным.

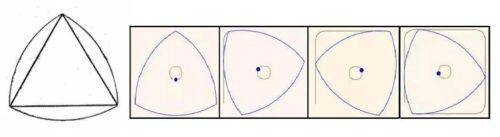

Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории.

Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами.

Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

• Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
• Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
• Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
• Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
• Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
• Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

О сверле Уаттса и треугольнике Рёло

Для того чтобы понять, как работает сверло Уаттса, нужно выполнить небольшой экскурс в геометрию. Еще в 15 веке математиков заинтересовали интересные свойства плоских фигур с равной толщиной. Наиболее известной такой фигурой является окружность. Другой простой фигурой из данного ряда является скругленный треугольник.

Данная фигура получается так. За основу берется равносторонний треугольник. Затем из каждой вершины треугольника прочерчивается окружность радиусом равным стороне треугольника. В итоге получится новая фигура с дугообразными сторонами (сморите рисунок ниже).

Немного позже ученый Л

Эйлер обратил внимание на интересную траекторию вращения скругленного треугольника. Затем инженер Рело увидел, что при определенном способе вращения фигуры, траектория ее вершин описывает форму очень близкую квадрату. Для этого необходимо производить вращение с некоторым эксцентриситетом

При таком движении лишь во внутренних углах полученного квадрата образуются незначительные скругления. Такой треугольник сегодня известен под названием треугольник Рело

Для этого необходимо производить вращение с некоторым эксцентриситетом. При таком движении лишь во внутренних углах полученного квадрата образуются незначительные скругления. Такой треугольник сегодня известен под названием треугольник Рело.

В начале 20 века английский ученый Уаттс смог изобрести и запатентовать техническое решение, которое бы обеспечило такое движение металлорежущего инструмента, чтобы в итоге в обрабатываемой детали получилось квадратное отверстие. Получившийся в итого инструмент стал носить название сверло Уаттса.
