Строительная рулетка. устройство и принцип работы

Виды измерительных рулеток по предназначению

Рассматриваемые виды инструментов подразделяются на виды по их предназначению. Выясним, какие виды рулеток бывают, и для каких целей они предназначаются.

1. Строительные — распространенная модель рулеток, которые применяются не только в строительстве, но и для решения бытовых задач. Корпус строительных устройств изготовлен из пластика, и имеет дополнительное поверхностное покрытие из резины. Главная особенность таковых устройств — наличие возвратного механизма
2. Геодезические — их главная особенность в наличии длинной ленты от 10 метров. Представлены инструменты в виде бобины (есть и другие формы корпусов), с отверстием для подачи ленты из боковой части. Рукоятка предназначена для ручного сматывания полотна в катушку. Лента может изготавливаться не только из стали, но и стеклопластика. В качестве зацепа используется металлическое кольцо. Другое название этого прибора — землемерная рулетка
3. Брелок — уменьшенная копия измерительной рулетки, которую всегда можно носить с собой. Отличается малыми размерами (4х4 см), небольшой шириной полотна, а также длиной до 1 метра. Устройства оснащаются специальными ремешками, посредством которых к ним можно крепить ключи
4. Электронные — они имеют вид обычной рулетки, только стоят дороже в 5-6 раз. Такая стоимость обусловлена наличием специального дисплея, на который выводится информация о метраже. Электронные рулетки имеют богатый функционал в виде запоминания значений, вывод информации в разных величинах и т.п. Принцип работы этих устройств основывается на числе оборотов катушки, которые фиксируются встроенным процессором
5. Бытовые — они имеют аналогичную конструкцию со строительными устройствами, но отличаются своей низкой стоимостью и большой погрешностью. Такие приборы предназначены исключительно для применения в быту, поэтому длина полотен не превышает 2-3 метров
6. Магнитные — обычная строительная рулетка, зацеп которой оснащен магнитом. Применяются такие инструменты при работе с металлическими предметами и объектами
7. Лазерные или дальномеры — это современная рулетка, в которой отсутствует лента. Ее роль играет луч лазера, посредством которого осуществляется измерение расстояния до объекта. Такие приборы стоят дороже электронных, и позволяют осуществлять измерения расстояний до 100 метров. Имеют разные классы точности, и чем длиннее расстояние между измеряемыми объектами, тем ниже точность показаний
8. Курвиметры — специальные приборы, позволяющие осуществлять измерения длины неровных линий. Инструменты бывают разных видов, и с их помощью можно проводить измерения не только на картах и чертежах, но еще и на открытой местности. Кардинально отличается от обычной рулетки, а применяется такой инструмент туристами, картографами, дорожно-транспортными службами и т.п.
9. Складная рулетка — специальная категория измерительных инструментов, которые нашли свое активное применение среди пильщиков деревьев, столяров и плотников. Достоинство инструмента в жесткости ленты, посредством чего им очень удобно не только измерять, но еще и размечать бревна

Какую рулетку лучше выбрать, можно определиться самостоятельно в зависимости от фронта запланированных работ, и располагаемого бюджета. Несмотря на производство электронных и лазерных рулеток, в строительстве они не получили большой популярности, как приборы с возвратным механизмом. Это связано с их главным преимуществом — невысокая стоимость.

Это интересно!Если на корпусе рулетки не указывается ее точный размер, тогда измерить расстояние в угловом соединении можно, если воспользоваться кусочком малярного скотча и карандашом. Принцип проведения измерений заключается в том, что необходимо снять два замера, отметив их карандашом на скотче. После этого сложить значения, и получить результат.

Устройство и принцип работы строительной рулетки

Суть выполняемых рулеткой функций – линейное измерение длины, ширины, высоты, обхвата достаточно объемных объектов.

По принципу конструкции все современные рулетки одинаковы: корпус, измерительная лента с наконечником разной формы, катушка и специальный сматывающий механизм.

Рабочим элементом является помещенная в корпус гибкая лента из тонкой высокопрочной легированной стали или из специальных видов эластичного пластика. В магазинах предлагаются рулетки совершенно различной длины – от метра до пятидесяти, наиболее ходовые среди домашних мастеров – от 3 до 10 м.

Качественное полотно выполняется вогнутой формы, обеспечивающей достаточную жесткость и отсутствие до определенной длины загибов и деформаций под собственным весом. Ширина измерительной ленты варьируется от 12,5 мм до 25 мм.

Цвет полотна обычно желтый, калибровка делений может быть выполнена как в метрической системе (обычно для России изготавливаются именно такие), так и в сочетании метрической и американской, дюймовой, системы мер. Цвет нанесенных меток и цифр шкалы – яркий черный и красный, выполненный устойчивой от вытирания и размазывания краской. Разметка шкалы нанесена тонкими, четкими линиями, что минимизирует погрешность измерений, определяющую класс точности рулетки, – качественная рулетка может давать отклонения не более 0,5 мм/1мм.

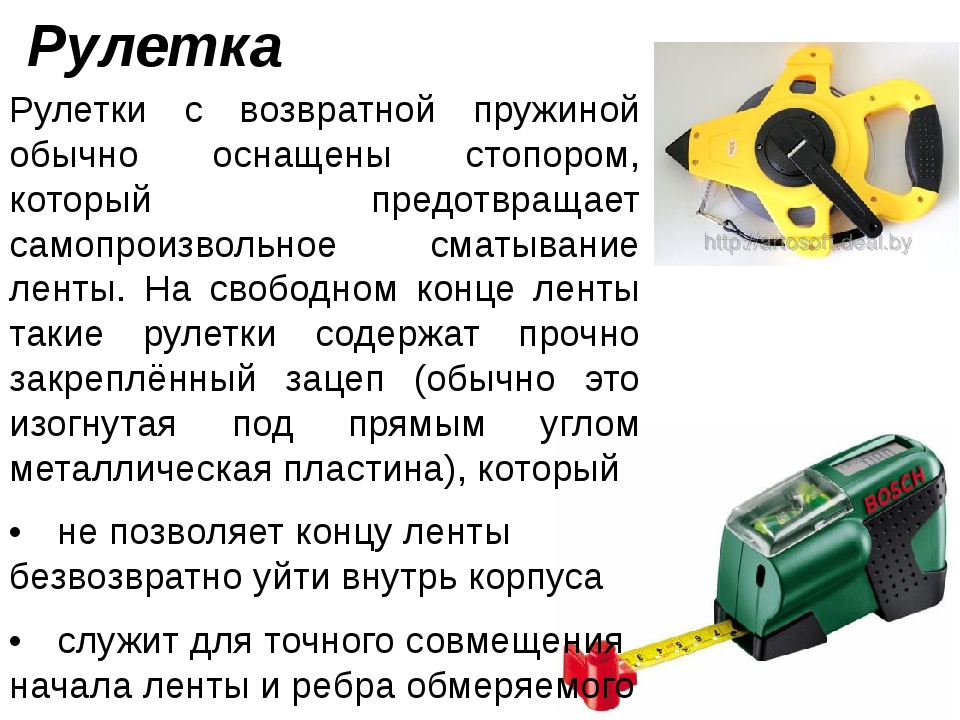

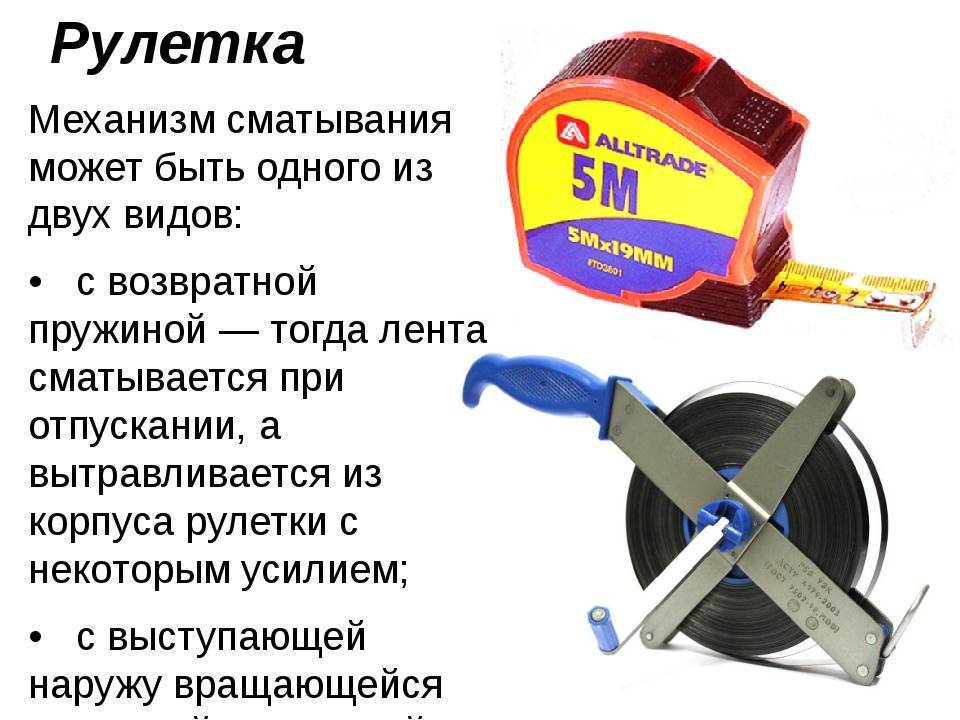

По типу сматывающего механизма эти измерительные инструменты классифицируются на:

• рулетки с ручным сматыванием, обладающие высокой степенью надежности и простотой эксплуатации. Это рулетки с ручкой, механическое вращение которой позволяет смотать ленту на катушку. Ручной механизм используется для промышленных инструментов с длинной лентой (от 10 до 25 м), на которые в силу конструктивных особенностей невозможно поставить пружинный механизм. В качестве бытовых рулетки такого типа встречаются теперь крайне редко и в самое ближайшие время, вероятно, окончательно перейдут в разряд раритетных.
• рулетки с возвратным механизмом — практически все бытовые автоматические рулетки в настоящее время имеют пружинный механизм, сворачивающий рабочее полотно в первоначальное положение внутри корпуса. Устройство таких рулеток, как правило, предполагает наличие от одной до трех кнопок-фиксаторов для удобства временной или постоянной фиксации ленты при любом положении в руке. Стопперы не только фиксируют ленту на определенной отметке, но и предотвращают самопроизвольное сматывание ленты. Механизм такого типа используется для рулеток с длиной ленты не более 10 м.
• Кроме ручного и пружинного, используется и электронный (цифровой) возвратный сматывающий механизм. Рулетка такого типа имеет электронное устройство для считывания замеров.

Одной из важнейших деталей современных строительных рулеток является магнитный наконечник изогнутой формы, расположенный у выдвигающегося основания измерительного полотна – позволяет зафиксировать край рулетки, например, на металлической конструкции, что особенно удобно при работе в одиночку.

Для фиксации на поясе мастера предусмотрен металлический держатель, возможен и петлевой шнурок для подвешивания и переноски. Пластмассовый эргономичный корпус, как правило, обтянут прорезиненным чехлом, создающим эффект противоударности, или имеет прорезиненные элементы яркого, хорошо заметного цвета, уменьшающим скольжение в руке и делающим посадку в ней более удобной и комфортной.

Особенности ремонта

Есть несколько причин, почему сантиметр не скручивается обратно самостоятельно:

• лента оторвалась от пружины;
• лопнула пружина;
• пружина соскочила со штырька, к которому крепилась;
• лента переломилась, образовался излом.

Чтобы определить причину поломки, нужно разобрать корпус рулетки, сделать это довольно просто.

1. Снять боковую сторону, выкрутив держащие ее болтики, которых бывает от одного до четырех штук.
2. Вынуть блокиратор обратного хода.
3. Вытянуть на всю длину сантиметровую ленту. Если лента не отсоединилась от пружины, то аккуратно снять ее с зацепа.
4. Открыть катушку, в которой располагается скрученная пружина возвратного механизма.

Если лента отсоединилась от пружины, то чтобы отремонтировать рулетку, необходимо:

1. зацепить ленту обратно, если просто соскочила;
2. вырезать новый язычок для зацепа, если старый сломался;
3. пробить новое отверстие в ленте, если порвалось прежнее.

Если пружинка соскочила с места крепления, это будет видно сразу при открытии катушки. Для возобновления работы сматывающего механизма нужно вернуть усик на место. Если усик отломлен, то нужно вырезать другой такой же формы. Для этого необходимо вынуть спиральную пружину из катушки, следя, чтобы она не сорвалась и не повредила руки. Из-за разной жесткости пружины усик можно сделать с помощью пассатижей, также понадобится нагреть пружину перед обработкой, иначе холодный металл сломается. Вырезав новый усик, аккуратно верните пружину на старое место, внимательно следя, чтобы не было переломов и загибов.

Когда сломалась пружина, то отремонтировать рулетку можно, если разрыв произошел недалеко от места крепления. Сматывающая пружина станет короче и метровая лента не будет до конца уходить в корпус, но на рабочие функции это не повлияет, и рулетка послужит еще какое-то время.

Метр не закручивается самостоятельно в случае, если лента имеет загибы, покрылась ржавчиной или грязью. Реанимировать измерительную рулетку при наличии заломов или ржавчины на метровой ленте практически невозможно, проще купить новую. Но в случае загрязнения ленту можно аккуратно очистить от пыли и грязи, после чего вернуть на место, избегая перегибов.

Выяснив и ликвидировав причину отказа механизма, рулетку нужно собрать обратно.

1. Пружину сматывающего механизма подровнять, чтобы нигде не выступала над поверхностью.
2. Очищенную измерительную ленту закрепить на пружину таким образом, чтобы шкала находилась на внутренней стороне рулона. Это необходимо для предохранения делений от истирания.
3. Смотать ленту на катушку.
4. Вставить катушку с лентой в корпус.
5. Поставить на место фиксатор и боковую часть корпуса.
6. Закрутить обратно болтики.

Строительная рулетка для электрика является таким же обязательным инструментом, как и индикатор напряжения. Даже у тех профессионалов, которые имеют в комплекте инструмента осепостроители и лазерные дальномеры, непременно в подсумке всегда присутствует обыкновенная рулетка.

Без нее не обойтись ни при разметке трасс электропроводки, ни при монтаже подрозетников. Однако далеко не каждый знаком со всеми секретами и дополнительными возможностями при использовании строительной рулетки.

У нее оказывается очень много скрытых способностей, которые помогут вам заменить сразу несколько инструментов и значительно сэкономить время на ремонт.

Кстати, один из важных советов, для тех кто пользуется китайскими дешевыми рулетками заключается в следующем — если у вас именно такой экземпляр, то старайтесь все замеры делать одной рулеткой.

Один знакомый измерял расстояние стен в доме китайским инструментом, а в магазине при покупке материалов воспользовался их рулеткой. В итоге, дома очень был удивлен результатом покупки.

Подвижный зацеп на рулетке

Подвижный зацеп сегодня встречается почти на каждой рулетке. И эта штука вовсе не для того, чтобы удобно спину почесать

Шкала измерительного полотна

У некоторых рулеток, на первых 20-ти сантиметрах измерительного полотна нанесена информация о его длине, материале, из которого оно изготовлено, а также один из классов (всего 3) точности шкалы.

Шкала может иметь двухстороннюю разметку, где единицы измерения попросту дублируются.

Еще один вариант, с одной стороны ленты будет нанесена разметка в метрической системе, а с другой стороны – дюймовая разметка.

На некоторых лентах с одной или каждой стороны нанесены обе разметки.

Рулетка с любой измерительной шкалой подходит для определения диаметра цилиндрических объектов, например, труб.

Для этого достаточно обернуть полотно вокруг объекта и замерить длину окружности.

Зная число Пи (3,14), легко рассчитать диаметр.

Для этого длину окружности нужно разделить на 3,14.

Функции и назначение зацепа рулетки

Зацеп – элемент инструмента, который вызывает большинство вопросов из-за своей подвижности и необычной формы.

Как уже было отмечено, магнитный зацеп имеет, как правило, два пятачка – магнита с тыльной стороны, которые прилипают к железным элементам изделий и служат точкой отсчета.

Что же касается зазубрин на крючке зацепа, ими можно делать отметки на легко царапающихся поверхностях, например, гипсокартоне, оцинковке.

Располагая нужную отметку шкалы на точке отсчета поверхности, длина отмечается засечками на зацепе рулетки.

Так как зацеп изогнут под прямым углом, по центру его изгиба находится отверстие.

Оно хорошо цепляется за шляпки гвоздей и саморезов, которые вкручиваются (забиваются) в поверхность в качестве точки отсчета.

Измерительный инструмент и тайны, скрывающиеся в его конструкции

Многие мастера продолжительное время пользуются рулетками, и не знают всех секретов этого инструмента. Чтобы повысить качество и удобство проводимых манипуляций, рассмотрим основные конструктивные элементы, имеющие двойное предназначение.

1. Зацеп — на конце металлического полотна имеется стальной наконечник, который ограничивает возможность сматывания ленты. Крепится наконечник к полотну при помощи нескольких заклепок, посредством которых обеспечивается подвижное соединение. Зацеп служит не только в качестве ограничителя, но еще и как крючок, посредством которого фиксируется край ленты к детали, предоставляя возможность проводить измерение габаритных предметов или объектов самостоятельно. Что касаемо люфта зацепа, из-за которого многие думают, что рулетка бракованная, то он предназначен специально для повышения точности измерений. Как это достигается? При зацеплении ленты за выступ детали происходит ее оттягивание. В итоге замер производится с нулевой отметки, без учета толщины зацепа. Если необходимо измерить не наружную поверхность, а внутреннюю (например, оконного или дверного проема), то зацеп за счет люфта утапливается в полотно, что также позволяет произвести измерение с нулевой отметки. Наконечник может быть намагниченным, что также упрощает эксплуатацию прибора при работе с металлическими заготовками
2. Вырез на зацепе. Специальный вырез на металлической пластине предназначен для того, чтобы осуществить фиксацию полотна за шляпку гвоздя или самореза. Однако этот вырез можно использовать для вырисовывания окружностей разных размеров. Принцип применения выреза основывается на том, что первоначально следует вкрутить шуруп в центр будущего круга. По шляпке винта будет перемещаться зацеп с вырезом по кругу. После этого определяемся с диаметром будущего круга, и выдвигаем ленту на соответствующее расстояние с последующей фиксацией при помощи кнопки. В специальное крепление вставляется карандаш (если крепления нет, то карандаш можно зафиксировать при помощи скотча или изоленты, а можно использовать часть циркуля), и осуществляется черчение окружности. Заменить рулетка полноценный циркуль не способна, но когда необходимо получить окружность большого диаметра, то сделать это вполне возможно этим прибором
3. Указание длины корпуса прибора. При осмотре нескольких моделей рулеток можно увидеть, что на одних приборах указывается только общая длина ленты. На других моделях встречаются дополнительные обозначения, представленные цифровым значением в миллиметрах (с дополнительными стрелками в обе стороны). Такое обозначение означает возможность ориентирования не только на общую длину ленты, но еще и на расстояние корпуса. Удобство такого обозначения на корпусе проявляется вследствие исключения необходимости изгибания ленты для снятия показаний. При изгибе ленты происходит ускоренный ее износ, поэтому наличие обозначения длины корпуса является большим преимуществом, способным увеличить эксплуатационный ресурс инструмента
4. Зубья на зацепе. Кроме выступа в начале измерительного полотна, металлическая пластина имеет два зубца (если их нет, то можно сделать самостоятельно при помощи треугольного надфиля). Мало кто задумывается о том, для чего же они предназначены. Их назначение достаточно простое, и очень удобное. При помощи зубьев осуществляется нанесение царапин или отметок, что особенно удобно, когда осуществляется измерение большого расстояния короткой рулеткой
5. Разделение заготовки на части — очень часто после измерения рулеткой возникает необходимость разделить деталь на две или более частей. Многие делают это путем деления полученного значения на 2, или сколько нужно получить равных частей. Однако рулетка упрощает реализацию данной процедуры. Для этого необходимо расположить ленту так, чтобы она заканчивалась целым числом, то есть, если длина заготовки составляет 18 см, тогда нужно расположить ленту по диагонали, чтобы к краю прилегала отметка 20 см. После этого на значении 10 см делается отметка, позволяющая разделить заготовку пополам

Наличие встроенного фонарика позволяет осуществлять измерения в темное время суток или при слабом освещении, повышая тем самым точность измерений. Фонарик или подсветка освещает ленту, поэтому мастеру остается только записать показания.

Это интересно! В конструкции рулеток могут применяться встроенные дисплеи, отображающие длину выдвинутого полотна из корпуса инструмента. Такие инструменты не только повышают точность измерений, но еще и очень удобны в применении, так как исключается необходимость считывания показаний.

Измерительная рулетка, в древности и сейчас

• 16 Июня 2018

• 2635
• Blog & Vlog
• Анна Осипова

Задумывались ли Вы, когда появилась такая простая и такая незаменимая в быту вещь, как рулетка? Я вот использую её уже более 30 лет (когда измеряла себя перед зеркалом в детстве) и только недавно рассказала дочери, зачем она и откуда пришла. Были мы с Ксюшей на замере помещения, пока шёл замер шкафа она меня спрашивала, что это я держу в руке и как это работает. Итак, то, что я рассказала дочери.

История создания рулетки

История рулетки восходит аж к 16 веку. Её изобрёл учёный из Китая Чэн Двэй. Ох уж эти умные китайцы))) Он создал её для измерения земельных наделов, кто бы тогда знал, как этот инструмент прочно войдёт в нашу ежедневную жизнь. Это гениальное приспособление позволяет точно измерять расстояние.

Модернизация, которая происходила с этим девайсом на протяжении столетий, не изменила его основную идею и теперь практически в каждом доме есть она – классическая измерительная рулетка.

Решились Вы на ремонт или у вас проходят строительные работы, без рулетки Вам не обойтись! Хотите купить новый шкаф купе на заказ или кухню, а, может, межкомнатные двери … Первое, что Вы возьмёте в руки, так это рулетку!

Виды измерительных рулеток

В нашей ежедневной работе мы используем два вида рулеток:

– металлическую (если нужно измерить что-то небольшое, глубину ниши от стены до дверного косяка или габариты имеющейся тумбочки)

– лазерную (если нужно измерить большие размеры или измерить быстро само помещение). Прошло не много не мало 400 лет, прежде чем основу этого простого и практичного инструмента превратили в луч. Современная лазерная рулетка способна с точностью до миллиметра измерять самые большие помещения. Могло ли тогда этому китайцу прийти в голову, что когда-то измерять расстояние между точками или предметами будут лучом? Нет, конечно. А если между предметами более сотни метров? Обычная измерительная рулетка не справится с этой задачей, а лазерная справится!

У лазерной рулетки есть ряд очень удобных функций:

– сохранение результатов замера на табло

– сохранение нескольких размеров одновременно

– просто использование, с которым справится даже ребёнок (см. фото и видео)

– создано по требования ГОСТов

Итак, первый замер шкафа купе у дочери пройден. И такой девайс как рулетка классическая (металлическая) и рулетка лазерная всегда есть в нашей мебельной сумке)

Если Вам нужен профессиональный замер помещения, мебели, будь то шкаф купе, кухня или прихожая, или детская, то обращайтесь только к профессионалам своего дела, которые имеют с собой весь необходимый инструмент для измерения. Обычно замер помещения длится около часа-полутора, в зависимости от сложности изделия и самого помещения. Советуем Вам не производить замер самостоятельно, так как возможны большие погрешности и придётся потом в последствии переделывать изделие, которое может просто не встать в нишу.

Тэги:
история рулетки

Пока еще нет комментариев, Вы можете быть первым.

Добавить комментарий

Как отремонтировать инструмент

Несмотря на общую простоту конструкции, иногда возникают ситуации, когда нужно определить причину поломки и устранить неисправность. В таком случае пользователи начинают задумываться, как отремонтировать рулетку быстро и без особых усилий. Конечно, можно купить новый аппарат, но в этом нет никакого смысла, если его можно легко починить своими руками.

Рулетка с пружинойИсточник drive2.com

Обычно в устройстве происходят поломки именно сматывающего механизма. При этом лента может свободно выходить из корпуса, но назад возвращаться она не может. Возникает такая проблема вследствие определенных причин:

• При отрыве полотна от пружины;
• Если пружина сломалась или повредилась пластина;
• Отделение пружины от держателя;
• Деформация ленты.

Корпус измерительной рулеткиИсточник drive2.com

Чтобы узнать, как починить рулетку измерительную самостоятельно, нужно сначала определить причину произошедшей поломки. Для это следует разобрать корпус и зрительно оценить состояние всех деталей и механизмов. Происходит это таким способом:

Раскрывается корпус прибора. Обычно он состоит из двух половинок одинакового размера, которые крепятся между собой саморезами. Количество деталей может быть разным, суть работы от этого не меняется. Модели с резиновым покрытием следует освободить от оболочки, прежде чем крепежные элементы станут доступными для обзора. Саморезы извлекаются, а затем вынимается блокиратор, который удерживает ленту внутри устройства. Полотно расправляется и оценивается правильность крепления к пружине; Открывается катушка, в которой размещается пружина для возврата ленты

Делать это нужно очень осторожно, чтобы она не размоталась автоматически. Рулетка с лентойИсточник pikabu.ru. Рулетка с лентойИсточник pikabu.ru

Рулетка с лентойИсточник pikabu.ru

Обнаруженная причина неисправности позволит понять, как починить измерительную рулетку своими руками. В процессе нет ничего сложного, но он будет отличаться в зависимости от типа проблемы:

• Если пружина отделилась от держателя, то ее нужно вернуть на установленное место. Это не слишком распространённая поломка, однако иногда она также случается.
• Когда полотно имеет проблемное соединение с пружиной, придется изготовить небольшую деталь для его закрепления. Она легко выполняется с помощью специальных ножниц, материалом может быть металл.
• При повреждениях крепления поводка следует выполнить новое отверстие в приборе. С помощью молотка делается прорезь строго в центральной части корпуса.
• Если поломан усик пружины, необходимо выполнить еще один изгиб. Чтобы металл не сломался, обязательно прогрейте его, и только потом задействуйте пассатижи.
• При центральном разрыве пружины сделать больше ничего не получится. Элемент придется выбросить и заменить новой деталью.

Таким образом сломанный прибор довольно быстро и легко возвращается в рабочее состояние. На исправление проблем не уйдет слишком много времени, все это делается элементарно и без особых трудностей. Отдельного внимания заслуживает ситуация, когда пружина полностью выходит из строя. В таком случае необходимо знать, как отремонтировать измерительную рулетку без замены пружины:

• Изготавливается ручной привод. Для этого из металла делается рукоятка, с обоих краев которой выполняются прорези под болты.
• В первое отверстие помещается короткий болт M6 под ключ на 10, он закрепляется с помощью гайки.
• В другую прорезь укладывается длинный болт (5-7 см). Он заменит собой рабочий вал, вокруг которого будет располагаться полотно.
• Рядом с ножкой длинного болта выполняется отверстие через несколько сантиметров. Прежде чем это сделать, гайка плотно завинчивается.
• Проделать щель в корпусе и расположить в ней рукоятку.
• Зафиксировать в отверстии ленту, чтобы затем заматывать ее ручным способом.
• Закрыть корпус.
• С другого края прибора на выступе болта нужно разместить гайку. Это позволит закрепить рукоятку в одном положении.

Применение рулеткиИсточник samodelkino.info

Другие виды рулеток

Отдельной разновидностью можно выделить рулетки с грузилом, предназначенные для измерения уровня жидкости в емкостях. Их конструкция представляет собой металлический корпус с установленной внутри ручной возвратной катушкой и стальное измерительное полотно с закрепленным на наконечнике грузом.

Геодезическая рулетка подойдет для работ на открытых строительных площадках или земельных участках большой площади. Измерительное металлическое полотно, как правило, полностью покрывается слоем нейлона для защиты от истирания нанесенной с двух сторон шкальной разметки, обеспечения максимальной защиты ленты от коррозии, а значит и долговечности инструмента

Возвратный механизм обладает высокой скоростью, и работа с такой рулеткой требует аккуратности и осторожности

Производящие точные измерения (до 1 мм) – новое поколение строительных рулеток. Даже масштабные измерения или замеры недоступных высот без применения лестницы может производить один человек. Обладает удобной функцией запоминания последних измерений, что позволяет быстро рассчитать обмериваемую площадь поверхности. Профессиональные лазерные рулетки и в солнечную погоду не дают сбоев при измерениях. Работает от элементов питания.

При поломке поводка-рулетки для собак Flexi, не всегда стоит бежать в магазин за новым. Часто поломку можно устранить своими руками, и сделать это достаточно просто. В статье описаны причины поломки поводков – рулеток и дано подробное руководство по ремонту поводков такого типа в домашних условиях.

Причины неисправностей и поломки поводка — рулетки

Основные причины неисправности рулетки — это гиперактивная собака, частые и резкие рывки поводка, перегрызенный шнур или механическое повреждение шнура. При частых, резких рывках внутри поводка – рулетки обламывается часть пружины, поводок перестает заматываться внутрь на катушку.

Ремонт поводка — рулетки

Механизм ремонта обрыва или выхода из строя пружинного механизма одинаков на первых этапах. Инструменты необходимые для ремонта рулетки — поводка: -маленькая крестовая или плоска отвертка, диаметр совпадает с шляпкой болтов на лицевой стороне рулетки;

— плоскогубцы или пинцет;

— новый шнур (при полной замене на более прочный); — зажигалка (для нагревания пружины при поломке части механизма). Этапы: Отвинчиваем винты при помощи отвертки, извлекаем их. Если корпус поводка-рулетки имеет повреждения может пригодиться пинцет.

Отжимаем корпус, разделяем его на две половины.

При замене или работе со шнуром не обязательно извлекать катушку из корпуса, достаточно найти порванный край,аккуратно зафиксировать его за пластмассовой заглушкой и прицепить оторванный карабин.

При устранении неисправности, связанной с пружиной, вскрываем середину катушки. Необходимо поддеть отверткой выпуклую часть, снять крышку. Снимая крышку, будьте предельно аккуратными, пружина может выстрелить и стать причиной травмы.

Находим и извлекаем обломок загиба пружины.

Выполняем все манипуляции, поддерживая оставшуюся в катушке пружину большим пальцем, чтобы она не выскочила.

Поддеваем край пружины плоскогубцами или пинцетом, нагреваем его на огне от зажигалки или над конфоркой плиты. Загибаем край так, чтобы он не вылетал из сердцевины.

Не нагретую пружину загнуть трудно, при механическом воздействии она может обломиться. Закрываем катушку крышкой, устанавливаем на место все кнопки

Обратите особое внимание на большую кнопку с пружиной. При необходимости ее положение исправляется отверткой

Заматываем шнур на бобину и плотно закрываем корпус поводка-рулетки.

По местам стыка нужно с силой постучать, до характерного щелчка. Завинчиваем болты. Рулетка исправна! Ремонт поводка-рулетки Flexi достаточно прост, но требует внимания и аккуратности. После устранения неполадок с пружинным механизмом, свободная часть поводка с карабином может стать больше, из-за изменения длины пружины. Шнур можно заменить на подручный, например, на крепкую бельевую веревку. Ремонт поводка-рулетки Flexi может сэкономить вам до 2000 рублей.

Измерительная рулетка
– универсальный прибор при ведении любых строительных или ремонтных работ. Любой этап работ на объекте, так или иначе сводится к замерам.

Ремонт рулетки

Инструкция подходит как для разбора, так и для сбора. Не нужно задумываться над тем, как собрать рулеткуобратно, достаточно повторить каждый шаг в обратном порядке.

Диагностика инструмента начинается уже в процессе разбора. Другими словами, поломку видно сразу при открытии корпуса. Наиболее распространенная причина заключается в том, что лента перестает скручиваться.

Соскочившую пружину с места крепления заметить легко. Для возобновления работы нужно возвратить и закрепить небольшой усик на его месте, прикрепив тем самым механизм. Но нередко бывает и такое, что он оказывается сломлен, либо ломается прямо в руках при ремонте. В этом случае нужно вырезать деталь такой же формы на замену, иначе работоспособность рулетки восстановить будет нельзя.

Прикрепить усик к пружине возможно только при извлечении её из пазов катушки. Доставать её нужно аккуратно, поскольку механизм может быть поврежден при извлечении, либо пострадают руки от острых краев деталей. Усик отгибается на пружине при помощи пассатижей. Но следует обязательно нагреть металл перед обработкой, чтобы избежать трещин и изломов. После чего пружину можно вернуть на место, внимательно отслеживая любые перегибы. Их быть не должно, иначе она легко выйдет из пазов катушки.

Сломанная пружина вследствие изгибов повлияет на работу рулетки. Если излом произошел с края механизма, то инструмент ещё прослужит какое-то время. Просто измерительная лента не будет скрываться внутри корпуса полностью, что никак не повредит работе. Но отремонтировать прибор в этом случае возможно только при небольшом повреждении. Если же пружина лопнула посередине, то рулетку придется заменить на новую.

Если сломался зацеп, то вырезается новый язычок — из металла, либо пластика. Следует учитывать его размеры, чтобы не закрыть шкалы измерения. Можно использовать любой сподручный материал, подходящий по твердости и гибкости. Он закрепляется на месте старого при помощи болтов, либо строительного клея.

Другая причина — возраст рулетки. В таком случае измерительная лента не будет сматываться внутрь из-за коррозии. Полотно металлическое, поэтому без должного ухода будет покрываться ржавчиной. Почистить её практически невозможно. Но в случае простого загрязнения пылью и грязью, ленту можно просто протереть.

Собирается рулетка своими руками практически точно так же, как была разобрана

Важно учесть, чтобы пружина не выступала над краями катушки. Ленту обязательно крепить так, чтобы отметки были с обратной стороны. Таким образом, деления не будут стираться при частом использовании

Таким образом, деления не будут стираться при частом использовании.
