Стреловой кран

Устройство привода

По виду привода автокраны делятся на два типа:

• одномоторный: механизмы двигаются двигателем шасси;
• многомоторный: каждый механизм запускается собственным двигателем.

Привод бывает одним из трёх:

1. Механическим. Данный тип представляет собой соединение силовой установки с коробкой отбора мощности, коробкой скоростей и силовыми канатными барабанами.
2. Электрическим. Назван так из-за присутствия генератора, питающего электротоком двигатель.

   Общий вид крана К-2,5-19: 1 — рама автомобиля; 2 — неповоротная рама крана; 3 — опорно-поворотное устройство; 4 — поворотная рама; 5 — выносные опоры; 6 — капот механизмов; 7 — механизм подъема груза; 8 — стреловая лебедка; 9 — неподвижный блок стрелового полиспаста; 10 — кабина; 11 — фара; 12 — механизм вращения; 13 — генератор; 14 — маслобак гидросистемы выносных опор; 15 — запасное колесо; 16 — опора стрелы; 17 — успокоитель грейфера; 18 — стрела; 19 — траверса с блоком; 20 — рычаг конечного выключателя; 21 — обойма с крюком; 22 — расчалка крюка

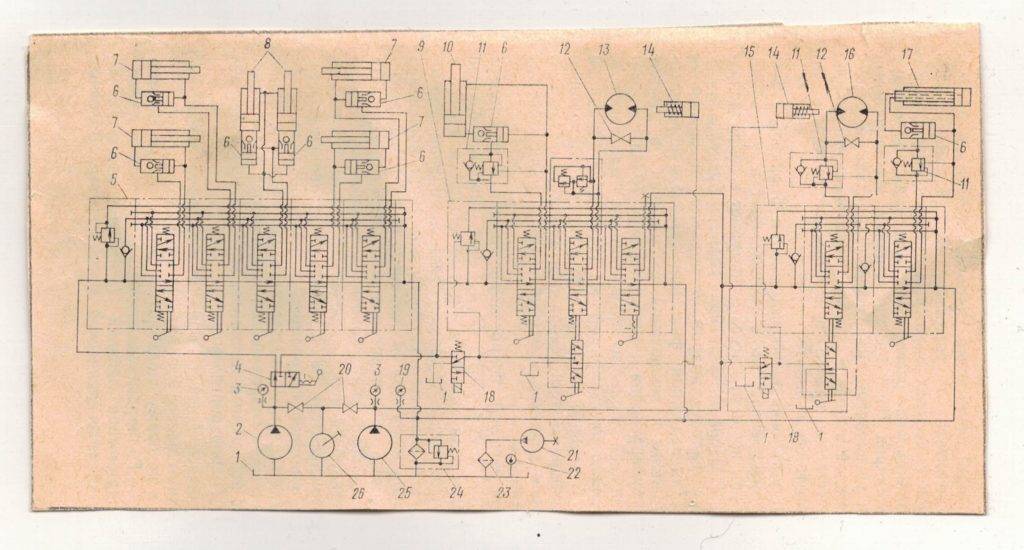

3. Гидравлическим. Помимо коробки отбора мощности к силовой установке присоединены гидронасосы, гидродвигатели и гидроцилиндры. Очень компактный.

   Автокран с гидравлическим приводом

Легко ли в наши дни крановщику?

Повторимся: современный кран — невероятно высокотехнологичная машина, и кабина крановщика выглядит не хуже пилотского кокпита. Панель приборов, ЖК-дисплей, пульт с множеством кнопок, джойстики для управления грузовой и стреловой лебедками — здесь, как и в новейших авиалайнерах, царит принцип fly-bу-wire, или управления по проводам. Иными словами, все, что исходит из кабины крановщика, — это цифровые команды, подаваемые по шинам данных к электронным блокам электромеханических исполнительных устройств. Любая работа начинается с выбора предустановленных параметров, представленных на дисплее средствами графического интерфейса. Выбирается вес и тип балласта, конструкция стрелы, тип подвеса, вводятся ограничения угла поворота стрелы и движения груза. В ходе работ «человеческий фактор» находится под контролем компьютера. В частности, программа «ограничитель грузового момента» гарантирует, что при нормальных условиях любые, в том числе и не вполне корректные действия оператора крана не смогут привести к опрокидыванию машины. Если только не случится что-то непредсказуемое и не зависящее от человека — например, проседание грунта.

Статья «Кивающие мастодонты» опубликована в журнале «Популярная механика» (№10, Октябрь 2010).

12. Какие приборы и устройства безопасности обеспечивают безопасность работы кранов?

К приборам и устройствам безопасности кранов относят:

• ограничитель грузоподъёмности;
• ограничители рабочих движений для автоматической остановки механизмов подъёма грузозахватного органа в его крайнем верхнем и крайнем нижнем положениях, изменения вылета, передвижения рельсовых кранов и их грузовых тележек;
• ограничители рабочих движений для автоматического отключения механизмов крана на безопасном расстоянии до проводов линий электропередачи (устанавливаются на стреловых кранах);
• регистратор параметров работы крана;
• координатная защита для предотвращения столкновения с препятствиями в стеснённых условиях работы (устанавливается на стреловых и башенных кранах);
• звуковой сигнал;
• указатель грузоподъёмности, соответствующей вылету;
• креномер — указатель угла наклона крана (устанавливается на стреловых кранах);
• анемометр — указатель скорости ветра, автоматически включающий звуковой сигнал при достижении скорости ветра, опасной для работы крана (устанавливается на башенных, портальных и козловых кранах);
• противоугонные устройства (устанавливаются на кранах, передвигающихся по крановому пути на открытом воздухе), в качестве противоугонных устройств применяют рельсовые захваты и клиновые упоры.

Все краны стрелового типа оборудуют ограничителем грузоподъёмности (грузового момента), автоматически отключающим механизмы подъёма и изменения вылета.

Отключение происходит при подъёме груза, масса которого превышает грузоподъёмность для данного вылета:

• более чем на 15% — для портальных кранов и башенных с грузовым моментом до 20 т-м включительно;
• более чем на 10% — для стреловых кранов и башенных с грузовым моментом более 20 т-м.

Краны мостового типа оборудуют ограничителем грузоподъёмности, если возможна их перегрузка по технологии производства. Ограничитель грузоподъёмности таких кранов не должен допускать перегрузку более чем на 25%.

После срабатывания ограничителя грузоподъёмности возможно опускание груза и уменьшение вылета.

Современные стреловые краны с жёсткой подвеской стрелового оборудования имеют указатель грузоподъёмности, который располагается в кабине крановщика. В этом случае стропальщик должен уточнить грузоподъёмность крана на данном вылете у крановщика.

Ограничитель механизма подъёма груза () предназначен для автоматической остановки механизма в крайнем верхнем положении грузозахватного органа. Ограничителем является концевой выключатель, электрические контакты которого замкнуты под весом небольшого груза. Перемещаясь вверх, крюковая подвеска поднимает груз, размыкает электрические контакты концевого выключателя, в результате чего выключается двигатель механизма подъёма. Грузозахватный орган должен останавливаться на расстоянии не менее 200 мм до упора. После автоматической остановки механизма при работе на подъём он может быть включен на опускание.

Рисунок 23 — Ограничитель механизма подъёма груза: 1 — крюковая подвеска; 2 — груз; 3 — концевой выключатель; 4 — стрела

Категорически запрещается работа крана при неисправных или отключенных приборах безопасности!

Виды рабочих органов грузоподъемных кранов

Предназначение крана в большой степени определяется видом грузозахватного органа. Кратко рассмотрим наиболее распространенные грузозахватные органы.

• Крюковая подвеска. Самый ходовой тип, универсальный и многофункциональный грузозахватный орган. Изначальные возможности простого захвата груза на крюк часто расширяются за счет использования различных дополнительных приспособлений, таких как траверсы, чалки, «пауки» и т. д.
• Грейфер. Основное назначение — захват и перемещение сыпучих грузов. Используется в строительной индустрии и горнодобывающей промышленности.

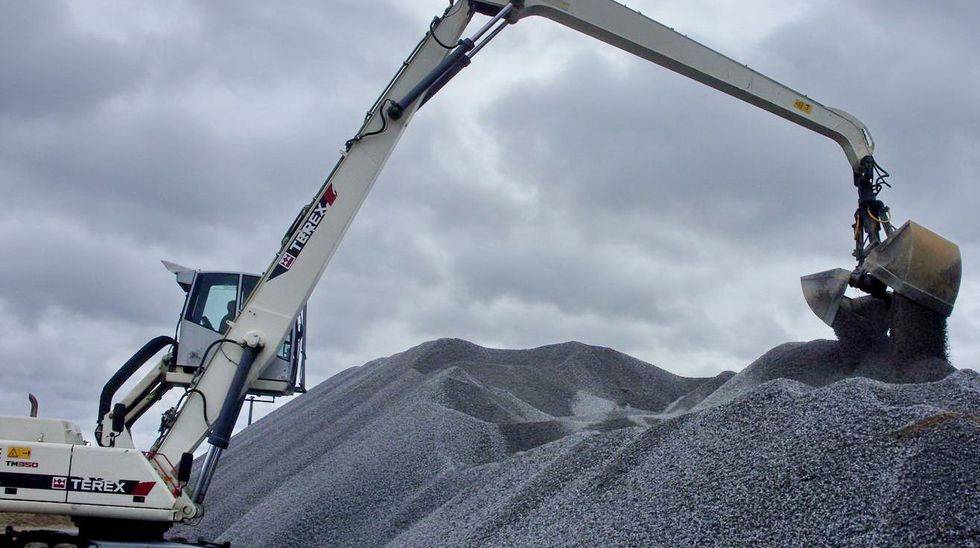

Грузоподъёмный кран с грейферным ковшом

Электромагнит. Преимущественно применяется в отраслях промышленности, связанных с добычей и переработкой металлов.

Клещевой захват. Такая система служит для фиксации штучных грузов, у которых один из пространственных размеров значительно превышает два остальных. Например, клещи часто применяются при заготовке и переработке леса.

Спредер. Специализированный рамный захват, предназначенный для работы с контейнерами.

Многие виды грузоподъемных кранов имеют возможность смены грузозахватного органа. Сегодня тенденция в краностроении движется в сторону унификации и расширения технологических возможностей за счет использования различных грузозахватных органов на одной машине. Например, современные железнодорожные краны, изначально работающие с крюковой подвеской, способны быстро сменить рабочий орган на грейфер или электромагнит.

Арендовать грузоподъемный кран и другую строительную технику вы можете у нас. Просто позвоните по номеру 8 (964) 853-20-26, и менеджер ООО «СтройСпецТранс» ознакомит вас с ценами и условиями предоставления аренды.

Характеристики стреловых кранов

ГОСТ 22827-85 регламентирует основные характеристики и типоразмеры, которыми могут обладать самоходные стреловые краны. Характеристики – основные параметры, определяющие область применения и назначение спецтехники. Они бывают:

• высотные – вылет крюка от ребра опрокидывания, длина стрелы, глубина опускания и высота подъема грузозахватного оборудования;
• характеристики скорости – определяют скорость подъема, поворота груза, изменения вылета стрелы, движения в рабочем и в подготовленном к транспортировке состоянии;
• параметры наклона – расчетный уклон, при котором обеспечена возможность перемещения по вертикали максимально тяжелого груза при всех положениях поворотной части;
• показатели угла поворота – угол, на который спецтехника может повернуться.

Эти же характеристики применимы для описания стационарных стреловых кранов. Для получения более подробной информации следует обращаться к соответствующим ГОСТам.

Они применяются:

для монтажа металлоконструкций и строительных блоков, при строительстве зданий и сооружений; для подачи строительных материалов на верхние этажи строящихся зданий; для перемещения грузов на крюке по рабочей площадке на небольшие расстояния; для установки навесных вспомогательных устройств на крюке, таких как люльки, корзины. Все АСК оснащаются выносными опорами, обычно гидравлическими, для создания устойчивости в работе при обработке груза. Также, для этой цели применяют гидравлические стабилизаторы, обеспечивающие вывешивание заднего моста АСК и для блокировки рессор автомобиля, при отсутствии выносных опор.

Силовое оборудование АСК—двигатель автомобиля, обычно дизель. Привод АСК бывает одномоторным ( механический) и многомоторным (дизель с электрогенератором) и гидравлическим. Главным рабочим органом гидравлических АСК является телескопическая стрела, с изменяющейся длиной с использованием выдвижных секций. Количество секций телескопической стрелы может быть различным: от одной до четырёх. Секции, размещённые внутри стрелы, выдвигаются с помощью гидроцилиндров двойного действия или с помощью гидроцилиндров и канатного полиспаста, расположенного внутри телескопической стрелы.

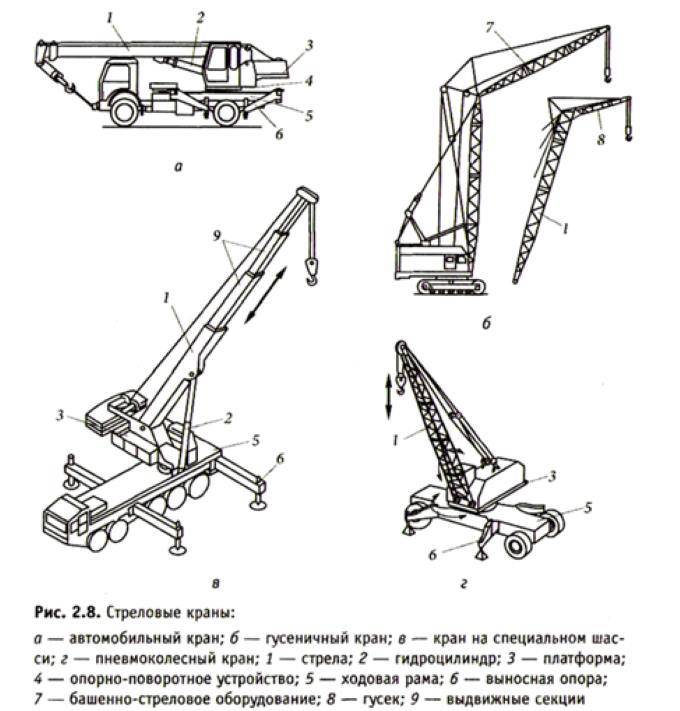

Классификация

Согласно общей классификации, стреловые самоходные краны бывают нескольких видов. Например, такими:

1. Самоходными — с подъемным элементом, закрепленным на платформе, расположенной на подвижном ходовом устройстве.
2. Башенными. Они поворотные, имеют стрелу, прикрепленную к вертикальной башне.
3. Кранами с маховой стрелой. Машина относится к башенному виду, но снабжена стрелой, которая может подниматься почти до вертикального положения.
4. Деррик-кранами. Агрегаты поворотные. Отличие — вертикальная мачта с опорами вверху и внизу, к которой шарнирно прикреплен грузоподъемный элемент.
5. Портальными. Стрела расположена на портале, который размещен над автомобильной или железной дорогой.
6. Полупортальными, с креплением подъемного устройства на полупортале.
7. Судовыми, расположенными на плавсредстве. Предназначены для разгрузки/загрузки судна.
8. Монтажными. Они неповоротные, устанавливаются стационарно вблизи места работы.

Среди самоходных машин есть:

• автомобильные (агрегат смонтирован на шасси автомашины);
• гусеничные (на гусеничной тележке);
• железнодорожные (на платформе, перемещающейся по железной дороге);
• плавучие (на плавсредстве);
• пневмоколесные краны (у тележки пневматические колеса);
• рельсовые (на ходовом устройстве рельсового типа);
• тракторные (на шасси трактора).

Классифицируют машины по видам привода, который бывает:

одно-, многомоторным, индивидуальным;

• гидравлическим;
• механическим;
• электрическим;
• смешанным.

Нормативами предусмотрена индексация стреловых кранов. Их модели снабжаются индексами, в которых отображены особенности конструкции агрегатов, главные (грузоподъемность, модификация) характеристики.

Устройство телескопической модификации с овоидным профилем

Телескопическая стрела состоит из:

• основания;
• стальных выдвижных секций;
• механизма для изменения ее длины;
• приспособлений, фиксирующих выдвижные сегменты.

Для выдвижения секций используются гидроцилиндры и полиспасты. Чтобы уменьшить силу трения при их выдвижении, установлены плиты скольжения. Боковому смещению выдвигаемых частей препятствуют упоры и накладки.

Важным техническим параметром является профиль телескопической стрелы. Изобретение овоидного сечения стало возможным с развитием компьютерных технологий. Верхние, нижние и боковые участки сечения выдвижных секций работают на разные виды нагрузок:

• верхняя часть испытывает растяжение;
• нижний пояс – сжатие;
• боковые части изгибаются.

Овоидный профиль стал комбинацией разных геометрических форм – прямоугольной и эллипсоидной. Благодаря такому соединению он получил название овоидного. Изготовление овоидного сечения требует высокотехнологичного оборудования и особых марок стали.

Овоидные стрелы позволили значительно улучшить ее технические параметры. Их преимущества заключаются:

• в высокой местной устойчивости;
• низкой металлоемкости;
• высоком запасе прочности;
• устойчивости к большим нагрузкам, что позволяет увеличить их длину.

Овоидные стрелы эффективно выдерживают все виды нагрузок, и сегодня успешно применяются в производстве стреловых кранов.

Конструкционные особенности

1. Каждый узел стрелы имеет свои функциональные особенности. От количества секций зависит грузоподъемность стрелы. К примеру, для телескопической стрелы грузоподъемностью 10 тонн достаточно 2-х секций. В дальнейшем, с увеличением грузоподъемности, необходимо добавлять секции.
2. Если взглянуть на стрелу в сечении, то можно увидеть, что она имеет прямоугольную форму, что удобно при сборке. Выделяют также овоидную форму (настоящий провыв в производстве), трапециевидного и многогранного сечения, которые оснащают дополнительными фиксаторами.
3. Башенные краны применяют при строительстве многоэтажных домов. Сама башня выступает в качестве опоры, а горизонтально направленный клюв несет непосредственно основную функцию.
4. Краны решетчатой модификации имеют ряд сложностей при монтаже, однако, по сравнению с телескопическими, имеют большую грузоподъемность.
5. Для удержания груза в ходе подъема используются дополнительные детали: цилиндры, фиксаторы, удлинители и гуськи.
6. Гусек — удлинитель используется для увеличения грузоподъемности краны, не прибегая к более сложной технике. При помощи шарниров, он крепится непосредственно с самой стреле. Сама конструкция при этом имеет 2 крюка.

Производители

Автомобильные краны изготавливаются различными фирмами в разных странах.

Производитель	Класс	Грузоподъёмность мин./макс., т	Страна
Ивановец	Среднетонник на свободном шасси	от 16 до 80, а так же	Россия
Челябинец	от до 50
Галичанин	от до 100
KATO	Сверхгрузоподъёмный на собственном шасси	от 60 до 150	Япония
Komatsu	от 30/ до 00
Zoomlion	предел 2000	КНР
XCMG	предел 1600
Liebherr	Все	от 5 до 1200	Германия, Австрия, Швейцария
Terex	от 30 до 1200	США
Газпромкран	Среднетонник на свободном шасси	от 5 до 30	Россия
Grove	Сверхгрузоподъёмный на собственном шасси	предел 450	Германия
Krupp	предел 200
TAKRAF	Железнодорожный, автокран	предел 200
Tadano	Лёгкие и средние свободного базирования	предел 50	Япония
Lokomo	Средние и тяжёлые на собственных шасси	от 20 до 100	Финляндия

Из чего состоит и как работает

Грузоподъемные краны — это мощные и мобильные строительные устройства.

В машиностроении под башенно-стреловым краном подразумевают конструкцию с поворотной башней и длинной стрелой, которая закреплена сверху шарнирами.

Устройство башенного крана выглядит так:

• башня;
• портальные рамы;
• опорно-поворотное устройство (ОПУ);
• поворотная платформа;
• стрела;
• оголовок, или шарнирные стойки;
• грузовая и тележечная лебедки;
• ходовая тележка;
• грузозахватное устройство;
• противовесные консоли и распорки;
• кабина.

Основные процессы, выполняемые манипулятором:

• перемещение груза на нужную высоту;
• уменьшение или увеличение вылета стрелового механизма с грузозахватной подвеской;
• полный оборот стрелы на 360°;
• передвижение по площадке самоходной машины.

Они комплектуются многодвигательным приводом с планетарным механизмом на переменном токе с напряжением 220/380 В.

Подъемные краны устроены следующим образом.

Главной частью конструкции является башня — остов для удержания стрелового элемента на необходимой высоте и передачи горизонтальных и вертикальных нагрузок на ходовой портал с колесами и крановые рельсовые пути. Устойчивость и противодействие ветровым нагрузкам проверяются расчетами при проектировании металлоконструкции и обеспечиваются жестким креплением к портальной раме или установкой диагональных раскосов к поворотной платформе для шарнирного вращения. При изготовлении башни применяют стальные уголки и трубы.

Стрела из стальных профилей больших размеров монтируется к верхней части башенного крана.

Ходовая рама — важный элемент, который воспринимает действующие нагрузки и передает их на крановые пути.

К поворотной платформе крепится сборочный узел для передачи грузового момента и осуществления вращательно-поступательных операций. Сверху башни имеется оголовок, жестко соединенный с ОПУ. С противоположной стороны балки расположены противовесные консоли и лебедки.

Для захвата груза манипулятор оборудован крюковой подвеской.

Стальные канаты — тяговые соединители грузов с блочными и барабанными устройствами, полиспастами повышенной прочности. С их помощью механизмы поворачиваются, башня и грузовая тележка перемещаются по консолям, осуществляется монтаж крана.

Кабина встраивается внутрь башни или выносится за пределы, подвешивается за верхнюю часть или опирается на площадку портала. Лобовые и боковые окна открываются. Мягкое, удобное сиденье движется по направляющим вдоль помещения, поворачивается, опускается и поднимается.

На внутренней панели расположена контрольно-измерительная аппаратура:

• контроллеры команд;
• ограничитель вылета;
• контроллер тоннажности;
• электронный анемометр;
• аварийный выключатель;
• сигнальные приборы.

В кабине предусмотрены места для хранения вещей, аптечки, инструментов и технического журнала, вентиляционная система и обогреватель, прикреплены осветительные щитки и огнетушитель.

Они применяются:

для монтажа металлоконструкций и строительных блоков, при строительстве зданий и сооружений; для подачи строительных материалов на верхние этажи строящихся зданий;для перемещения грузов на крюке по рабочей площадке на небольшие расстояния;для установки навесных вспомогательных устройств на крюке, таких как люльки, корзины.Все АСК оснащаются выносными опорами, обычно гидравлическими, для создания устойчивости в работе при обработке груза. Также, для этой цели применяют гидравлические стабилизаторы, обеспечивающие вывешивание заднего моста АСК и для блокировки рессор автомобиля, при отсутствии выносных опор.

Силовое оборудование АСК—двигатель автомобиля, обычно дизель. Привод АСК бывает одномоторным ( механический) и многомоторным (дизель с электрогенератором) и гидравлическим.Главным рабочим органом гидравлических АСК является телескопическая стрела, с изменяющейся длиной с использованием выдвижных секций. Количество секций телескопической стрелы может быть различным: от одной до четырёх. Секции, размещённые внутри стрелы, выдвигаются с помощью гидроцилиндров двойного действия или с помощью гидроцилиндров и канатного полиспаста, расположенного внутри телескопической стрелы.

Расчет и установка

Расчет необходимых параметров крана стрелового типа ведут по существующим методикам. Необходимая грузоподъемность (Q) машины должна превышать суммарный вес:

• самого тяжелого элемента (Qэ);
• приспособлений, применяемых при монтаже (Qпр);
• грузозахватного устройства (Qгр).

Для автомобильных агрегатов рассчитывают:

• длину (Lc) стрелы;
• высоту (Нк), на которую необходимо поднимать крюк;
• вылет (Lк) крюка.

Перечисленные расчетные величины зависят:

• от монтажного горизонта (hо);
• от наибольшей высоты детали (hэ), которая будет монтироваться;
• от высоты (hстр) стропов;
• от запаса высоты (hз), который обеспечивает безопасность работ;
• от расстояния (Bc) между габаритом машины и осью, на которой закреплена стрела, от угла (α), на который она наклонена, от смещения (d) шарнира ее крепления от оси поворотной платформы.
• от ширины (В) монтируемого объекта;
• от удаления (b) оси поворотной платформы от границы объекта.

Формулы для расчета:

1. Q = Qэ + Qпр + Qгр.
2. Нк = hо + hэ + hстр + hз.
3. Lc = (В + b — Bc)/Sinα.
4. Lк = LcCosα + d.

Требования к установке стреловых подъемных агрегатов:

1. От края поворотной платформы в любом ее положении до строения, штабеля груза, иных предметов должен быть минимум 1 м.
2. Работа в действующем цеху проводится на основании проекта производства, при наличии шинопроводов — по наряду-допуску.
3. При использовании дополнительных опор обязательно задействуются имеющиеся. Под них подкладываются прокладки. При этом оператору запрещено находиться в кабине.
4. При размещении машины вблизи канав, откосов соблюдаются необходимые для устойчивости стреловых кранов расстояния.
5. На свежем, неутрамбованном грунте устанавливать агрегаты запрещается.
6. Использование оттяжек разрешено в допустимых нормами пределах.

Машина не может устанавливаться на объекте, если на ней отсутствуют приборы безопасности или они неисправны.

Шасси и несущая конструкция

Шасси автокранов бывают двух типов:

К первому типу шасси относятся классические грузовики (шоссейные и обладающие высокой проходимостью). Именно на них производится расположение несущей крановой рамы. Во время работы рама грузового автомобиля не нагружается, весь вес приходится на крановую раму и гидравлические опоры, выставляемые перед работой. В России и странах ближнего зарубежья популярностью пользуются автокраны среднетоннажного класса. К примеру, к этому классу относятся «Ивановец», МАЗ, Урал, КамАз и многие другие модели отечественного производства. Иногда краны, производимые в России, устанавливаются на шасси иностранных производителей. Подобная схема используется в странах Японии, однако в основном применяется для установки малотоннажных кранов Tadano. В странах Запада такая схема весьма редка.

Шасси первого типа оснащены ложементом безопасности, который устанавливается возле кабины для стрелы. При таком оснащении автокраны имеют существенную проблему: обзор водителя закрыт центральным крюком крана.

Ко второму типу относятся специальные шасси, которые конструируют индивидуально под каждый кран. Схема пользуется популярностью в странах зарубежья для кранов классов среднетоннажного и крупнотоннажного. Подобные шасси обладают повышенной проходимостью и негабаритной шириной.

Классификация кранов стрелового типа

Всё многообразие современных стреловых кранов можно классифицировать по следующим признакам:

• тип ходового устройства;
• установленному приводу;
• виду грузоподъёмного оборудования;
• изменяемости стрелы.

По типу ходового устройства подобные агрегаты можно разделить на передвижные (самоходные) и стационарные. Стреловые самоходные краны изготавливаются на колёсном, гусеничном или рельсовом ходу В качестве колёсного хода применяют грузовые, специальные автомобили или тракторы. Для улучшения фиксации при проведении работ и обеспечения безопасности применяют специальные пневматические опоры. Проведение работ на пересечённой местности или при наличии только необорудованных дорог весь механизм крепят на гусеничных самоходных агрегатах.

На строительных площадках устанавливают стрелочные краны, которые двигаются по заранее проложенным рельсам. В речных и морских портах, прибрежных зонах их устанавливают на специальное судно, которое может самостоятельно или с помощью буксира перемещаться по воде. Отдельным видом являются краны типа деррик. Они имеют вертикальную мачту, с двумя опорами. На ней с помощью шарниров установлена стрела.

В качестве привода башенный стреловой кран имеет:

• электрический один или несколько двигателей (использование нескольких двигателей позволяет осуществлять приводить в действие отдельно каждый механизм);
• механический привод реализован на двигателях внутреннего сгорания (бензиновом или дизельном);
• гидравлический использует принцип нагнетания жидкости (обычно специальное масло) в систему цилиндров различного диаметра;
• комбинированный применяется на кранах, в которых требуются различные системы управления, например, механические и гидравлические.

Поворотный механизм приводится подключённым к нему механизмом. Приведенная классификация соответствует перечню, утверждённому в принятых государственных стандартах.

Параметры

Параметрами называются основные величины, характеризующие кран. Основными параметрами стреловых кранов являются:

Наклон и поворот

Для стреловых поворотных кранов должна быть обеспечена возможность подъёма наибольшего рабочего груза на расчётном уклоне при всех положениях поворотной части.

Расчётный угол наклона — угол, величина которого:

При работе на выносных опорах для стреловых кранов угол наклона может приниматься 1° 30″. Расчётный угол наклона с башенно-стреловым оборудованием определяется проектирующей организацией и указывается в паспорте крана (в СССР введено информационно-директивным письмом Госгортехнадзора СССР от 26 августа 1971 года).

Типоразмерный ряд автомобильных кранов и их индексация

Типоразмерный ряд автомобильных кранов – ряд автокранов, различающихся значением их грузоподъемности на наименьшем вылете стрелы (рис. 2, 3, 4, 5).

По грузоподъемности АК подразделяют на 9 размерных групп: 4; 6,3; 10; 16; 25; 40; 63; 100; более 100 тонн.

Определяющим ограничением для назначения грузоподъемности АК конкретного типоразмера являются нагрузка на ось шасси (осевая масса) автокрана и допустимая устойчивость против опрокидывания.

Рисунок 2 – Автомобильный кран КС-2571А

Рисунок 3 – Автомобильный кран КС-3575А

\

Рисунок 4 – Автомобильный кран КС-45717К-1Р с овоидной стрелой

Рисунок 5 – Автомобильный кран «Клинцы» КС-55713-1К-4

Из имеющегося типоразмерного ряда автомобильных кранов образованы три класса: малый – до 10 т; средний – до 63 т; большой — свыше 63 т.

Всем автомобильным кранам в группе стреловых самоходных кранов общего назначения присваивается индекс (рис. 6), состоящий из букв КС (кран стреловой самоходный) и четырех-пяти цифр, из которых:

• первая цифра обозначает номер размерной группы в ряду грузоподъемности машин,
• вторая – тип ходового устройства,
• третья – исполнение подвески стрелового оборудования,
• четвертая – порядковый номер модели.

Буквы, цифры и индексы, стоящие после цифр номера модели, обозначают очередную модернизацию (цифра 1 – первая модификация или буква А – первая модернизация и т.п.).

Рисунок 6 – Индексация стреловых кранов общего назначения: КС – кран стреловой общего назначения; ХЛ – северное исполнение; Т – тропики; ТВ – тропики влажные; Г – гусеничное ходовое устройство; ГУ – то же, с увеличенной поверхностью гусениц; П – пневмоколесное ходовое устройство; Ш – специальное шасси автомобиля; А – шасси грузового автомобиля; Тр – трактор; Пр – прицепное устройство

По типу исполнения стрелового оборудования автокраны КС бывают:  с канатной (гибкой) подвеской, с жесткой (гидроцилиндровой), телескопической и резервной.

По климатическому исполнению:

• ХЛ – холодного (северного) исполнения,
• Т – тропики,
• ТВ – тропики влажные.

По типу ходового устройства:

• Г – гусеничные,
• ГУ – гусеничные с увеличенными гусеницами,
• П – пневмоколесные,
• Ш – шасси специальное,
• А – шасси автомобильное,
• Тр – трактор,
• Пр – прицеп.

По профилю сечения стрелы бывают следующих видов:

• прямоугольные (коробчатые),
• трапециевидные,
• гексагональные,
• многогранные,
• овоидные и др.

Наиболее перспективный профиль сечения стрелы это овоидный, обладающий высокой прочностью и низкой металлоемкостью.

Например, индекс КС-35715-1 расшифровывается следующим образом: КС – кран стреловой самоходный, 3 – третья размерная группа (грузоподъемность 10 т), 5 – ходовое устройство в виде шасси грузового автомобиля, 7 – жесткая подвеска стрелового оборудования (телескопической стрелы), 15 – порядковый номер модели крана, 1 (-1) – первая модернизация модели.

Индекс КС-2561БТВ ― кран самоходный грузоподъёмностью 6,3 т на автомобильном шасси с гибкой подвеской стрелы и механическим приводом (цифра 1), второй модернизации в исполнении для влажных тропиков.

Некоторые изготовители дают иную маркировку: три буквы – назначение крана, затем цифры – грузоподъёмность. К примеру, СМК-8 –кран специальный монтажный грузоподъёмностью 8 тонн.

К основным параметрам автомобильных кранов относятся:

• грузоподъемность;
• вылет стрелы;
• вылет стрелы от ребра опрокидывания;
• высота подъема;
• глубина опускания крюка;
• скорость подъема (опускания) груза;
• транспортная скорость;
• общая (эксплуатационная) масса крана;
• максимальная осевая нагрузка;
• среднее давление выносной опоры на основание;
• минимальный радиус поворота
• автокрана; преодолеваемый уклон дороги;
• мощность силовой установки.

Вылет стрелы – расстояние от оси центра тяжести АК до оси груза.

Высота подъема крюка – расстояние от поверхности земли до крюка.

Скорость подъема (опускания) груза – изменение положения высоты груза строго по вертикали в единицу времени (м/мин).

Транспортная скорость – путь, проходимый АК за единицу времени (км/ч).
