Столешница для ручной циркулярной пилы

Какую дисковую циркулярку выбрать для установки

Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.

Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.

Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.

Техника безопасности

Использование средств индивидуальной защиты, а именно защитных очков и специальных перчаток, строго обязательно при выполнении работ.
Аптечка первой медицинской помощи должна всегда находиться в шаговой доступности.
Прежде чем запустить электродвигатель, необходимо провести визуальный осмотр всех узлов конструкции и убедиться в хорошей фиксации непосредственно самой пилы. Это обязательно выполнять ежедневно перед началом работ.
Содержание станка в чистоте и порядке крайне необходимо.
Проведение работ желательно в сухом проветриваемом месте. Идеальный вариант – на улице.

Подготовка материалов

Если вы решили изготовить стол для циркулярной пилы своими руками, то для начала необходимо позаботиться о наличии некоторых материалов и инструментов, среди них следует выделить:

доску;
дрель;
лак для дерева;
карандаш;
линейку;
фанеру;
брусок;
клей.

Если вы решили заняться изготовлением стола самостоятельно, то должны обладать навыками раскроя древесины. Что касается фанеры, то ее толщина должна составить 20 мм или больше

Подыскивая доску, следует обратить внимание на ту, размеры которой равны 50 x 100 мм. А вот брусок должен иметь квадратное сечение со стороной 50 мм

Он понадобится для ножек.

Следует запастись ещё и электрическим лобзиком, шуруповертом и ручным фрезером. В качестве крепежа выступят саморезы. Конструкцию после изготовления нужно будет покрыть лаком, чтобы продлить срок ее эксплуатации. Прежде чем изготовить стол для циркулярной пилы своими руками, вы должны определиться с его размерами, которые будут зависеть от длины обрабатываемых заготовок.

Срез будет получаться ровнее и точнее, если заготовка будет опираться на всю плоскость стола. Однако слишком большими параметры рабочей поверхности быть не должны, так как конструкция загромоздит пространство. Нужно прийти к среднему значению, а вот высота стола обычно подбирается индивидуально, она зависит от роста оператора.

Выполнив чертеж стола для циркулярной пилы, вы сможете избежать множества ошибок. Если вы всё ещё не можете определиться с размерами рабочей поверхности, то можете взять за основу следующие параметры: 50х50х25 см. Они подойдут для маленькой мастерской. Возможно, в работе понадобится выключатель и розетка, а также отрезок электрического кабеля. Однако это верно в том случае, если вы планируете заниматься модернизацией электрического оборудования.

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);
доски 50 на 100 мм;
бруски 50 на 50 мм;
несколько саморезов;
деревянный клей;
один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

Как сделать циркулярку стационарного типа своими руками?

Мотор для циркулярки должен быть достаточно мощным, не следует делать его из дрели.

Практически из каждой ручной ДП можно сделать циркулярку, которая по своим эксплуатационным характеристикам мало чем будет уступать стационарному станку. Самой простой станиной для этого может стать старый обеденный стол, в крышке которого сверлятся отверстия для крепления подошвы циркулярки и делается прорезь для пильного диска. В качестве рабочей поверхности стационарной установки может служить сама столешница, лист текстолита или металла. Главное, чтобы стол выдерживал нагрузку обрабатываемых деревянных заготовок, поэтому толщина даже стальной подошвы не должна быть менее 4 мм. Крепеж не должен выступать над рабочей поверхностью станка, и для крепления ручных машин к столешнице лучше всего использовать винты с потайными головками.

Сам стол может стать еще более функциональным, если, кроме дисковой пилы, к нему прикрепить и электрорубанок. Тогда на таком импровизированном станке можно будет не только пилить доски, но и вести их фугование, а при необходимости и ДП, и рубанок легко демонтируются и снова превращаются в удобный переносной инструмент.

Конструкция такого станка-трансформера очень проста. Крышка соединена с одной из его царг петлями. Она свободно поднимается, что облегчает доступ к инструменту при обслуживании или демонтаже. Розетки для подключения пилы и рубанка устанавливаются на внутренней поверхности подстолья. Конечно же, система включения-отключения электроинструментов требует некоторой доработки, но и здесь нет никаких особых сложностей, ведь кнопки пуска пилы и рубанка можно зафиксировать во включенном состоянии (самое простое решение — обмотать кнопку и ручку изолентой), а новые выключатели каждого инструмента вывести на внешнюю поверхность царги стола. На фотографии видно, насколько практична такая конструкция.

Необходимый материал и сборка стола для ручной циркулярной пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

фанеру толщиной 20-50 мм;
оргстекло;
плиты стеклотекстолита.

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы не по назначению будет отбирать примерно 1 см распиловочной толщины

Проверка циркулярной пилы.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

крышка 70х80 см;
высота 110 см.

Сделай сам: нестандартный распиловочный стол для циркулярной пилы

Если изучить раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы», то можно найти «1000 и 1 вариант» приспособлений для самостройщика, которых не купишь в магазине. Это может быть стойка для «болгарки», для точного и быстрого разрезания металлического профиля, токарный мини-станок, а также всевозможные арматуро- и трубогибы и рубанки для газобетона. Интересен многофункциональный и недорогой распиловочный стол, который создал участник портала с ником id215711128.

Я строю дом из «оцилиндровки». Т.к. при возведении сруба хочется сэкономить и получить качественный результат, стараюсь большинство работ делать самостоятельно, без привлечения наёмных рабочих. Как-то я начал делать обсадные коробки для окон и двери и понял, что обычная циркулярка по дереву с этой работой не справляется. Нужно что-то более точное и удобное. Поэтому я изготовил стол для дисковой пилы и хотел бы поделиться его конструкцией с пользователями FORUMHOUSE.

Как сделать распиловочный стол для циркулярной пилы.
Какие материалы и детали для этого нужны.

Процесс изготовления

После того, как все инструменты и материалы закуплены, можно приступать к следующим этапам. Сделать качественный циркулярный стол своими руками получится, если правильно выполнить работы по чертежам, и, собственно, сооружению конструкции.

Изготовленный стол будет ровным и удобным для работы лишь при наличии правильных расчетов. Если нет уверенности в своих силах при подготовке чертежей, стоит обратиться за помощью к специалисту.

Создание чертежа

Это первый и очень важный этап работ, который еще называют подготовительным. Правильные чертежи для циркулярной установки позволят избежать многих проблем на последующих этапах. Надо определиться, какими будут точные размеры стола, и начертить их на бумаге или на компьютере.

Важные моменты, которые обязательно учитываются при чертежах:

Размеры отверстия в рабочей поверхности должно подбираться к конкретной модели пилы. Сделать конструкцию, которая подойдет сразу ко всем пилам – невозможно. Станина должна без проблем выдерживать все нагрузки, поэтому только точный подбор габаритов.
Стол должен быть отцентрированным. Перевешивание одной части приведет к трудностям в работе. А вот уже размеры стола должны подбираться, исходя из габаритов помещения, в котором он будет установлен, и личных пожеланий мастера.
Мультифункциональность стола. Если стол планируется сделать не только рабочей поверхностью, а еще и местом для хранения инструментов и материалов, то габариты столешницы делают с запасом. Специалисты рекомендуют еще на этапе чертежей нарисовать столешницу, размером больше одного м².

Как сделать стол для ручной циркулярки?

Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:

Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.
Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.
После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.
Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
По меткам делаются сквозные отверстия.
Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
Крепим их к изделию столярным клеем, прижимая струбцинами.
Боковые ребра изготавливаются и крепятся точно так.
Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.
Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.

Как сделать Фрезерный и Циркулярный стол – 9 самоделок

Фрезерный и циркулярный стол могут понадобиться тем, кто планирует или уже регулярно обрабатывает дерево. В отличии от ручного инструмента на столе работать будет удобнее, обработка будет точнее, а в случае с циркулярным столом ещё и намного безопаснее! Безусловно продаётся много готовых фрезерных и циркулярных столов, но не редко мастера всё делают сами для себя, тем более простой стол сделать не так и сложно!

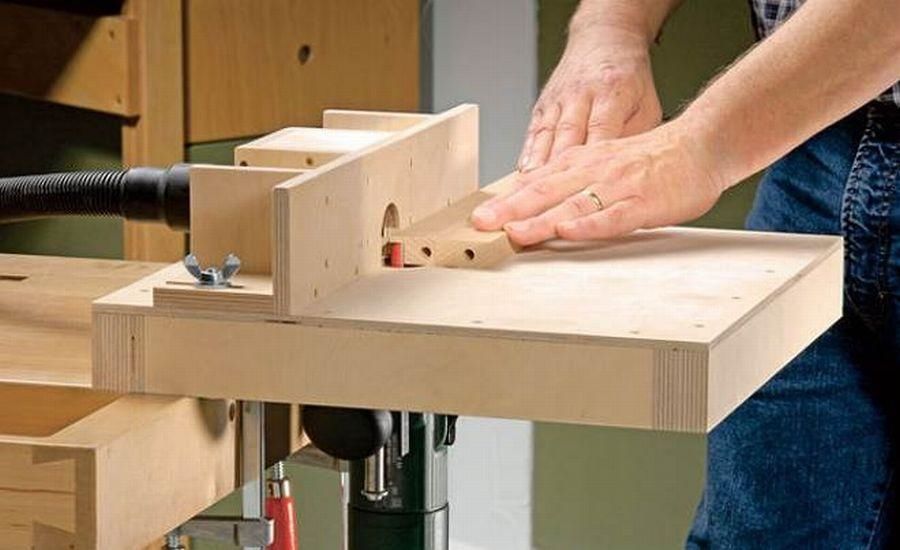

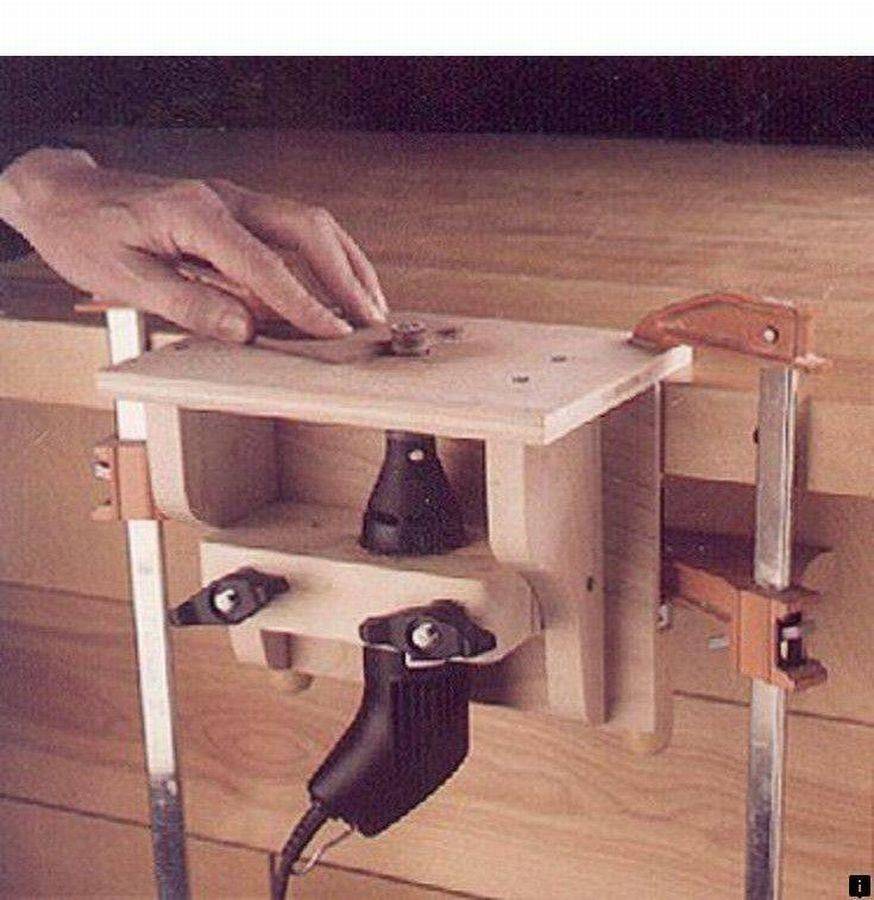

Сначала будут фото о том как сделать фрезерный стол, а ниже о том как сделать циркулярный стол… Для начала следует отметить, что фрезерный стол можно сделать даже без фрезерного станка, его можно заменить дрелью или болгаркой со специальными насадками! Такую конструкцию не сложно сделать (главное надёжно закрепить инструмент), а затем с помощью струбцин можно крепить её на любой стол или прямую поверхность.

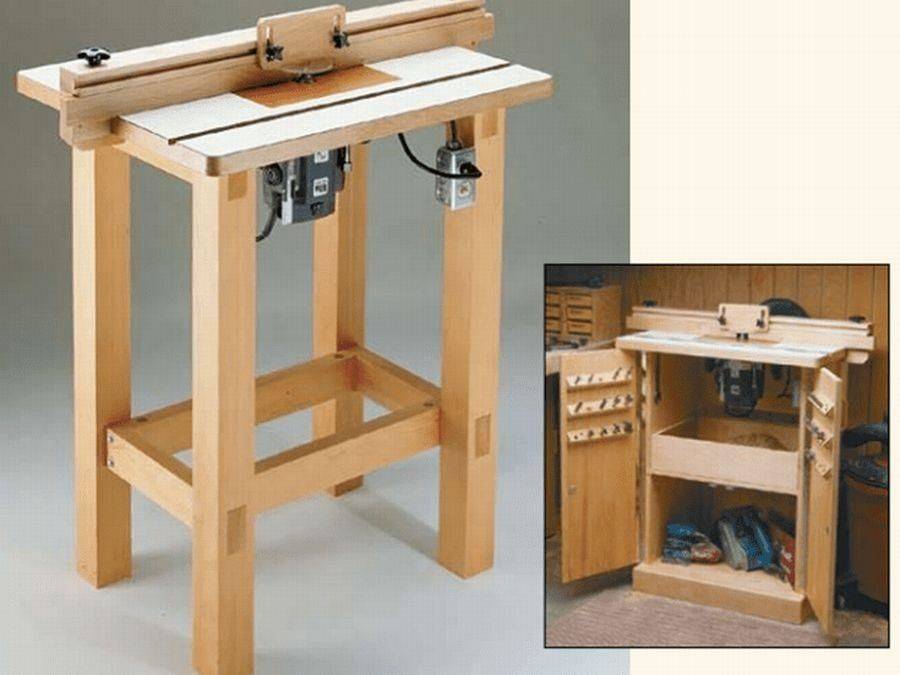

Чуть более сложный стол, но уже более профессиональный можно сделать по принципу следующего фото. Он тоже переносной (крепится струбцинами), но можно его сделать и стационарно, тем более если вы планируете работать в одном месте и стружку всасывать пылесосом.

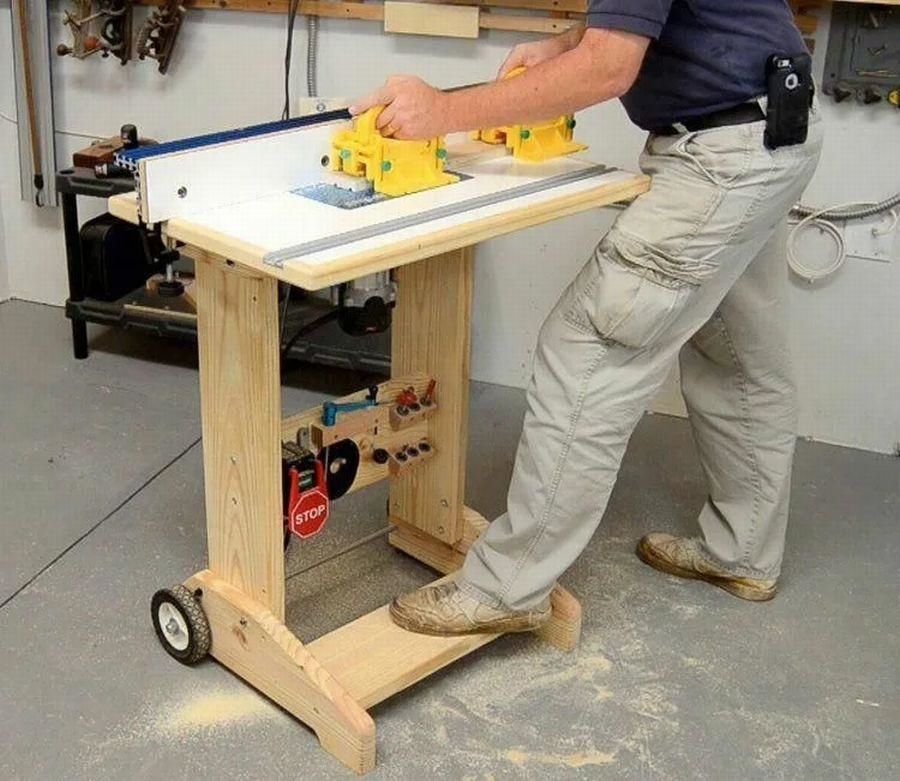

Максимально удобный передвижной фрезерный стол можно сделать в виде одиночной парты с колёсами. Такой стол будет удобно передвигать и работа всегда будет проходить на удобной для вас высоте.

Последний вариант обладает двумя передвижными планками для упора, для более точной работы!

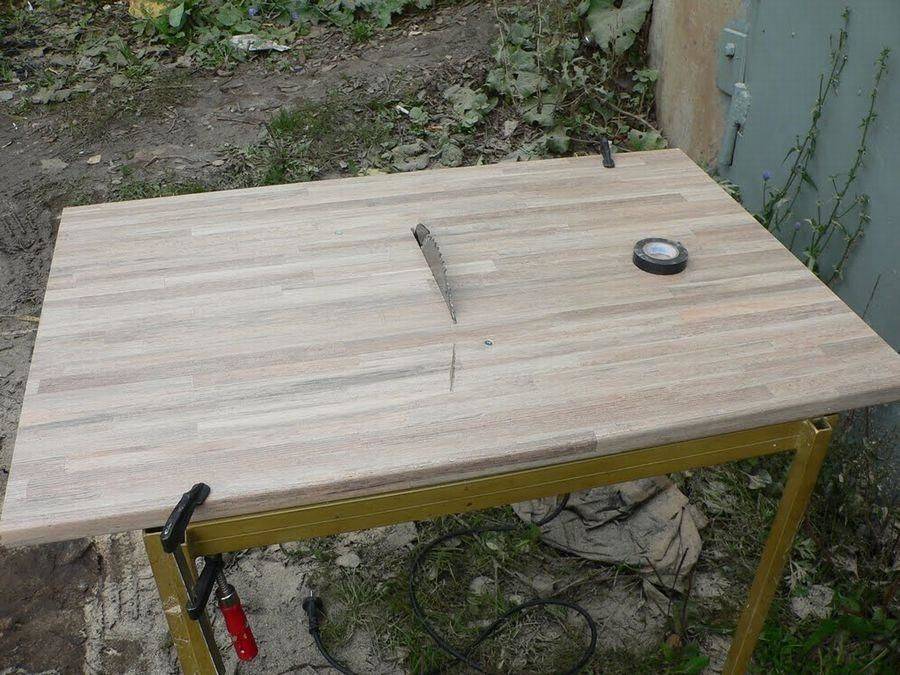

Самый простой циркулярный стол можно сделать просто из столешницы. Проделать отверстие, вставить в него циркулярку, закрепить её и всё, такой стол можно вынести куда угодно, поставить на какие-то надёжные упоры или даже закрепить к обычному столу на струбцины… Но такой стол подойдёт только для очень грубой работы и такой «циркулярный стол» не безопасный, поэтому желательно конечно делать стол для работы циркуляркой более надёжным.

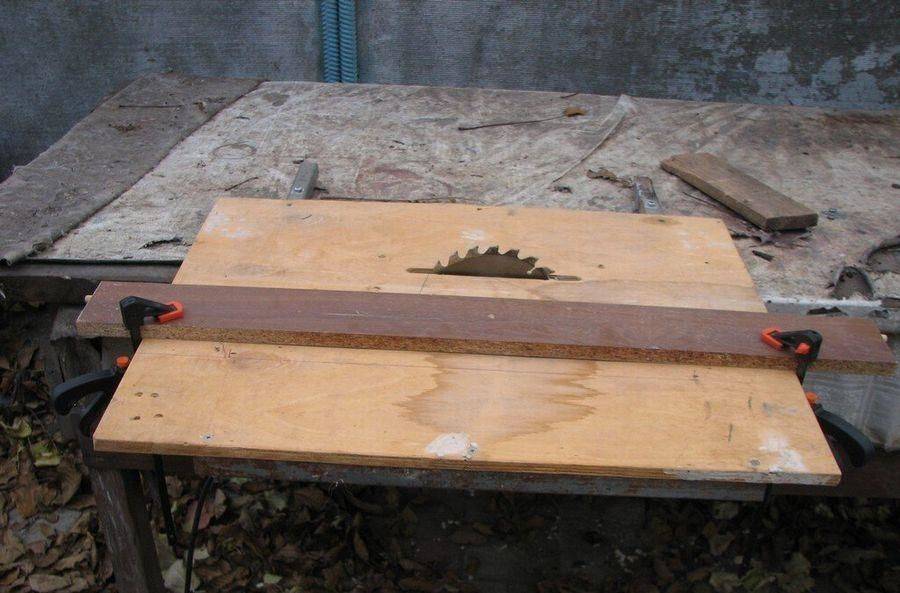

Один из главных вопросов при изготовлении циркулярного стола – это как изготовить упор?! Самым простым вариантом может стать опять же использование струбцин!

Однако возможно чаще всего используется способ, при котором упор двигается вдоль двух продольных отверстий и крепится в нужном положении двумя «барашками». Конструкцию с таким принципом можно сделать как из металла, так и из дерева.

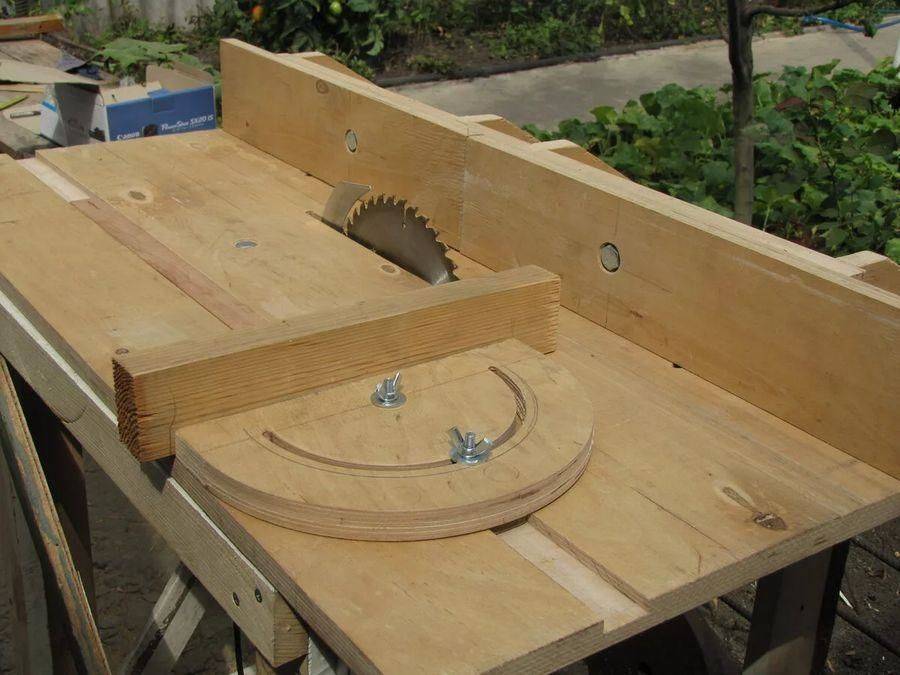

Самые большие мастера могут сделать самостоятельно не только основной упор, но и дополнительный ограничитель как на следующей картинке!

Если в мастерской нужны оба стола, тогда можно сделать совместно циркулярный стол и фрезерный, как показано на картинке ниже. Разместив фрезер с одной стороны стола, а циркулярку с другой, можно свободно использовать один и тот же упор подвигая его к нужному инструменту! Либо можно сделать два упора (как на картинке).

Читать полностью (ссылка)

Дополнительные приспособления для удобной работы

На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.

Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.

Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.

Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

фанера 15−20 миллиметров;
брус 50×50;
доска;
выключатель;
наружная розетка;
отрезок кабеля;
клей ПВА;
лак;
саморезы.

Приборы:

электролобзик;
шуруповерт;
дрель;
линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

Мощность пилы. Если объём работ довольно большой, желательно брать инструмент мощностью не менее 1,2 кВт.
Глубина резки. От этого параметра зависит толщина материала, который подлежит обработке. У ручных пил это 40–70 мм. Но при ее установке в стол будет уменьшение в районе 10 мм.
Размещение кнопок. Конструкция распилочного стола должна обеспечивать свободный и безопасный доступ ко всем кнопкам управления, иначе необходимо будет доработать систему управления самостоятельно.
Скорость вращения. Для резки дерева приоритетнее высокая скорость вращения. Это влияет на качество порезки. Для пластика, например, это не очень хорошо. От большой частоты вращения круга пластик нагревается. Нужно выбирать средние характеристики. 3–4 тыс. оборотов в минуту будет достаточно.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Видео циркулярный стол из ручной циркулярной пилы

Конструкция стола для циркулярной пилы – предъявляемые требования

В изделии всего 2 главных элемента – основание (сплошное или в виде ножек) и гладкая рабочая поверхность. Циркулярную пилу прикрепляют к ней снизу, перевернув вверх ногами. Для диска в столешнице выполняют прорезь, которая на 1–2 мм шире его толщины. Больше делать не нужно – на инструмент будет попадать много стружки и пыли, что сократит срок его службы.

Подключенный пылесос продлит работоспособность

Конструкция должна отвечать ряду обязательных требований:

быть жесткой и устойчивой;стол с гладкой и ровной поверхностью;надежное крепление диска;ограждение для режущего инструмента;наличие кнопки для пуска и быстрой остановки.

Некоторые умельцы снимают кожух, вместо фабричной платформы устанавливают самодельную. Если нет необходимости в обработке под углом, убирают детали для регулирования наклона. Для качественной продольной и поперечной резки устанавливают дополнительные приспособления. Выбирают распиловочный диск с максимально возможным диаметром – часть скрывается в столешнице.

Собственноручно сделанное приспособление подстраивают под индивидуальные особенности работника, особенно важный параметр – высота стола. Для левшей удобно располагают кнопку управления, обеспечивают подход к инструменту с нужной стороны, что в заводских изделиях не учитывается.
