Описание изготавливаемого изделия

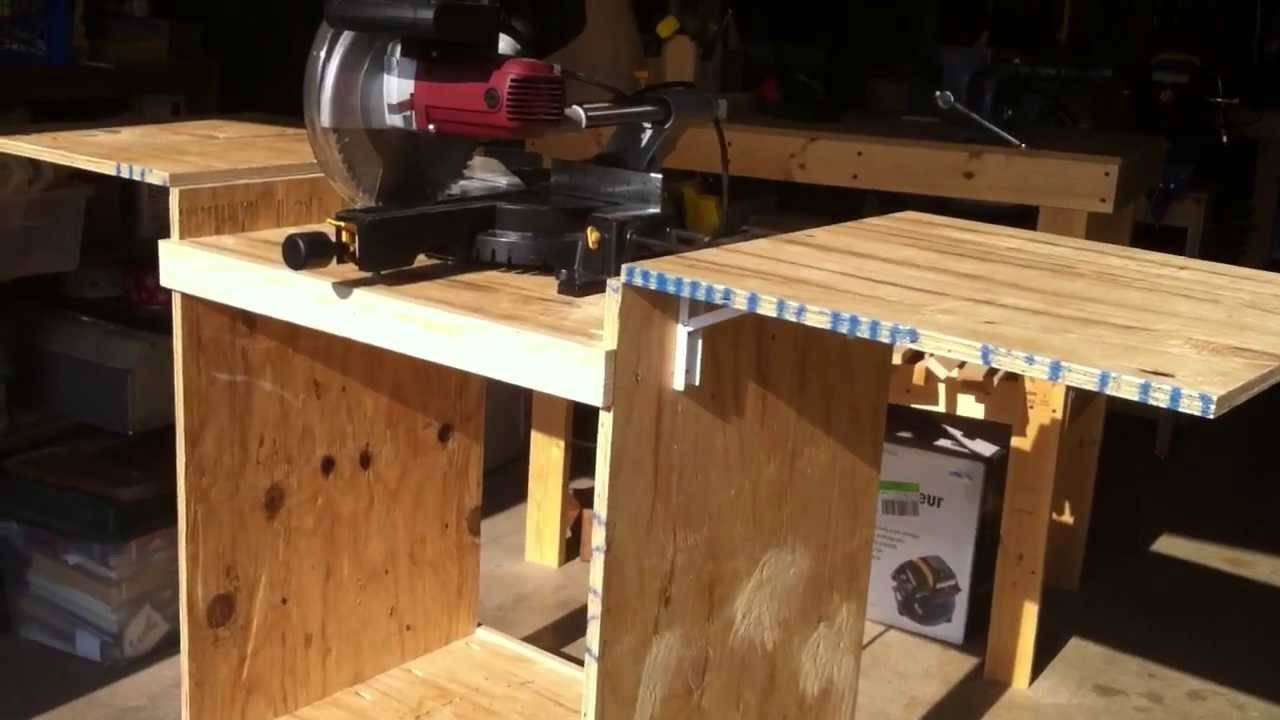

Торцовочный стол представляет собой горизонтальное основание, на поверхности которого размещается и закрепляется режущий элемент. Эта конструкция обычно изготавливается из металлической профиля, прочного пластика и крепких деревянных досок. Вместе эти материалы обеспечивают крепкое, устойчивое положение для режущего элемента и удобство использования пилы, особенно при обработке длинных материалов.
Исходя из длины труб или досок, которые вы планируете распилить, стол нужно изготовить определённого размера. Поэтому для комфортабельного распила такой инструмент часто делают раздвижным, однако, можно остановиться и на постоянной модели.
Подготовка материалов и инструментов для создания стола для торцовочной пилы
Удобное расположение торцовой пилы Опорный стол, на котором можно выполнять торцовку различных материалов посредством установки торцовочной пилы, можно прибрести в магазинах строительного инструмента, где представлен широкий ассортимент подобных изделий. Но иногда бываю случаи, что нет возможности купить то, что именно нужно для процесса выполнения работ, тогда встает вопрос, а как сделать его самостоятельно. Изначально нужно ответить на несколько вопросов, от которых зависят параметры сооружаемого изделия и материал, который будет использован, это:
- Где он будет установлен.
- Каким образом будет выполнено закрепление на полу или иной поверхности.
- Какой материал и каких геометрических размеров предстоит обрабатывать.
- Какой тип, способ крепления и геометрические размеры у торцовой пилы, которую предстоит устанавливать на изготавливаемый стол.
https://www.youtube.com/watch?v=ACapRRCQYd0
После того как принято решение об изготовлении нужного инструмента, необходимо подготовить всё необходимое, чтобы закончить эту работу в короткие сроки и не загромождать материалами и инструментами мастерскую.
3 Правильный выбор циркулярной пилы и необходимые материалы
Для основания используют фанеру или ДСП толщиной 2 см и более. С такими размерами надежно фиксируется дисковая пила с немалым весом. Материал лучше брать ламинированный – поверхность обеспечит хорошее скольжение заготовки. Без такого покрытия она будет цепляться, а заглаживание, шлифование столешницы требует определенных усилий, со временем опять появляются изъяны.
Понадобится также приобрести:
- доску 100×50 мм;
- рейки 50×50 мм или немного меньше для ножек;
- клей, саморезы, антисептический препарат и лак.
В работе понадобится использование инструментов: дрели, шуруповерта, лобзика, фрезерной машины или рубанка. Помощь окажут струбцины, наждачка, рулетка.
Основной элемент самодельной конструкции – циркулярная пила. Когда ее приобретение в планах, с учетом, что предстоит использование со столом, ориентируются на следующие характеристики:
- 1. Мощность – рекомендуются агрегаты на 1,2 кВт – такой обладают бытовые инструменты «Интерскол». Если меньше, трудно обработать пиломатериал значительных объемов. Больше – потребуется крепкая конструкция из толстой древесины или стальная.
- 2. Размер диска влияет на глубину пропила – удастся перерезать заготовку, толщина которой на 10 мм меньше. Учитывают, что часть рабочего инструмента скрывает столешница. У изделий фирмы «Макита» диаметр 85–355 мм.
- 3. На чистоту среза влияет количество оборотов двигателя. С увеличением качество повышается, но если работать с пластиком, он быстро нагревается, края расплавляются. Универсальный показатель – 3–4 тыс. об/мин. Идеальный вариант – электропила с плавной регулировкой частоты оборотов.
- 4. Установить на самодельный стол можно любую циркулярку, но для крепления на болтах важную роль играет материал подошвы. Лучше железное основание, литое при сверлении отверстий иногда трескается.
Важное условие – обеспечить безопасное управление оборудованием. Штатная кнопка для этой цели плохо подходит. Требуется выносной переключатель, который устанавливают на боковой панели
Требуется выносной переключатель, который устанавливают на боковой панели
Требуется выносной переключатель, который устанавливают на боковой панели.
Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками
Конструкция торцовки схожа с дисковой пилой, установленной над рабочим столом. Основные ее преимущества: компактность и малый вес. Благодаря этому используют пилы не только в мастерских, но и на строительных площадках. К сожалению, сделанные своими руками инструменты довольно громоздки и тяжелы. Эксплуатировать их удобно в стационарном режиме. Торцовочная пила предназначена для единственной задачи — обрезки торцов пиломатериалов под различными углами. Благодаря тому, что во время резки заготовка на столе неподвижна, срез получается аккуратным и чистым. Мастера, имеющие дело с обработкой дерева, отдают предпочтение именно этому инструменту. Причем пилы, сделанные своими руками, успешно используются годами.
5 Дополнительные приспособления для удобной работы
На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.
Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.
Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.
Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.
Источник
Описание изготавливаемого изделия
Торцовочный стол представляет собой горизонтальное основание, на поверхности которого размещается и закрепляется режущий элемент. Эта конструкция обычно изготавливается из металлической профиля, прочного пластика и крепких деревянных досок. Вместе эти материалы обеспечивают крепкое, устойчивое положение для режущего элемента и удобство использования пилы, особенно при обработке длинных материалов.
Исходя из длины труб или досок, которые вы планируете распилить, стол нужно изготовить определённого размера. Поэтому для комфортабельного распила такой инструмент часто делают раздвижным, однако, можно остановиться и на постоянной модели.
Подготовка к изготовлению стола
Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.
Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:
- выбор удобного свободного места для установки стола;
- обязательная установка крепления для стационарного размещения инструмента;
- размеры обрабатываемых материалов для удачного их размещения;
- тип и габариты самой торцовочной пилы, которая будет установлена на столе.
Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.
Каким должен быть стол для пилы
При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.
Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.
Конструкция стола для циркулярной пилы
Стол для циркулярной пилы — фото
Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.
Некоторые советы по устройству стола:
пильный диск должен располагаться строго перпендикулярно поверхности стола;
Завершение
1. Выпилите рейки-упоры F для установки конструкции на пильные козлы. Приклейте их снизу по краям нижней панели А, оставив между ними расстояние, соответствующее толщине верхнего бруска пильных козел (рис. 1).
2. Отшлифуйте все детали наждачной бумагой № 180 и смягчите все острые углы и ребра. Удалите пыль от шлифовки. Если хотите, нанесите бесцветное атмосферостойкое покрытие. (Мы использовали два слоя масляного лака.)
3. Закрепите откидные упоры Е на внешних опорах расширений D винтами М6 x 38 с маховичком, добавив шайбы (рис. 1). Маркером с несмываемыми чернилами поставьте сверху на каждой трубе метку, отступив от торца 75 мм, указывающую максимальное расстояние выдвижения расширений. Теперь наденьте внутренние опоры D на трубы (рис. 1). Вставьте трубы в соответствующие проемы платформы и закрепите их такими же винтами с маховичком, не забыв добавить шайбы.
4. Наконец, поставьте столик-платформу на пильные козлы и установите посередине торцовочную пилу. Просверлите монтажные отверстия и закрепите станок с помощью подходящего крепежа. Начинайте новые проекты, ведь теперь можно удобно и безопасно раскраивать доски.
Собираем стол своими руками
Сборку инструмента можно условно поделить на работу с несколькими её частями. К основным её составляющие относят каркас, боковые расширения, боковые упоры, прижимные пластины и основание-платформа для пилы.
Рассмотрим каждую часть по порядку важности

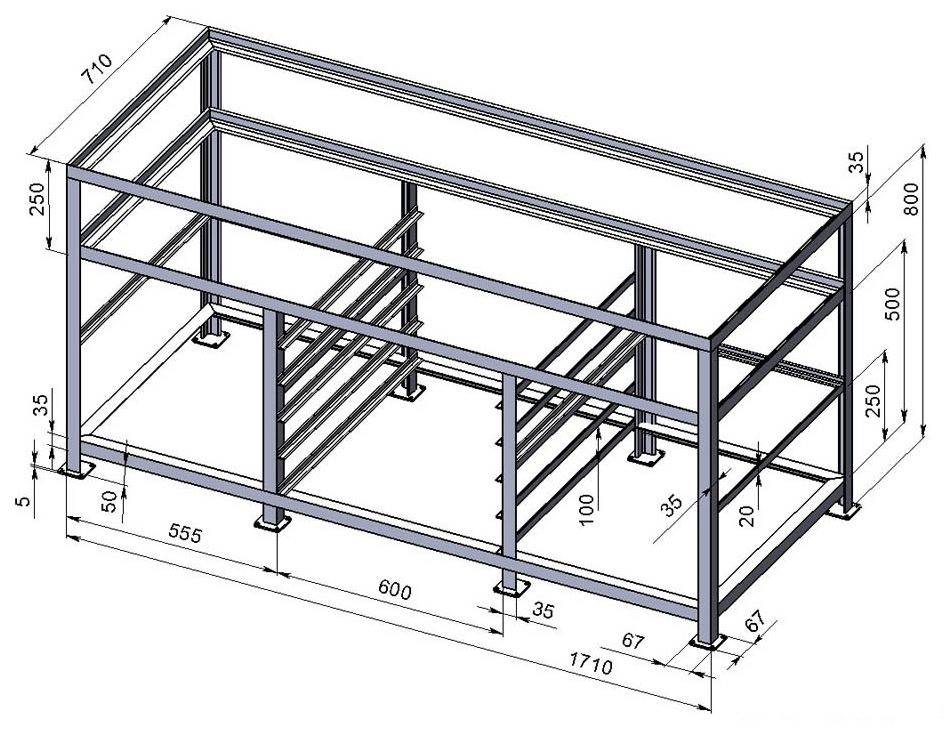

Каркас
Каркас изделия лучше всего изготавливать из металлического профиля (алюминия либо стали), а его сечение обычно выбирают из существующего ассортимента в магазине. Размеры каркаса, как основополагающие для стола, обуславливаются свободным пространством вокруг, габаритами режущего элемента и разновидности изделия (не перемещаемый или мобильный).
В соответствии с габаритами рассматриваемой вами пилы, в конструкции каркаса откладывают уровень нижней линии потенциального пропила и возможность изменения положения пилы на станине.
Боковые расширения
В ходе взаимодействия с особенно габаритными материалами в столе предусматривают установку боковых расширений из металла, прочного листа пластика либо древесины. По завершении обработки, благодаря своей конструкции, они опускаются по бокам установки.
Боковые упоры
Для облегчения процесса фрезерования на самодельном столе закрепляют параллельные боковые упоры.
С их помощью происходит крепление уголков на рабочем торцовочном столе.
Прижимные пластины
В качестве прижимных пластин на столе выбирают металлический профиль и оснащают его устройством для жёсткой фиксации с поверхностью. Установка пластин происходит следующим образом: один элемент размещается под рабочей поверхностью, а второй – над ней. Далее затягивается болтовое соединение, крепко сжимая материалы между собой.
Монтаж пилы
После сборки металлического каркаса и сборкой расширений, упоров и прижимных пластин можно приступать к завершающему этапу. Монтаж торцовочной пилы заключается в размещении её на основание-платформу и скреплении деталей шурупами.
Проверка надежности
Заключительным этапом является проверка целостности и общей надежности торцовочной стола.
Общую надёжность стола оценивают при помощи пробного выполнения работы.
Дровокол винтообразной в помощь сельчанину
Дровокол винтообразной, реечный, пневматический – инструменты, созданные для раскалывания чурок на поленья. Сельские умельцы собирают дровоколы из подручных деталей, но они маломощны, конструкции требуют доработки. Колун с винтом конусом просто сделать без помощи других либо приобрести дешево.
Добавьте опоры расширений

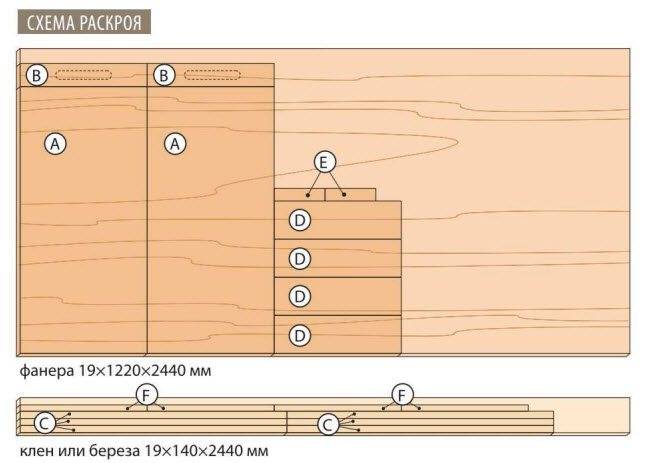

1. Для опор расширений D выпилите четыре заготовки размерами 152 x 508 мм. Чтобы определить их окончательную ширину, поставьте торцовочную пилу на верхнюю панель А. Положите длинное правило из прямой доски на столик пилы и ручки-опоры В, чтобы его концы выходили за края платформы. Измерьте расстояние от правила до нижней стороны нижней панели. Опилите заготовки опор D до этой ширины и сохраните обрезки.
2. Для разметки на опорах расширений D центров отверстий, в которые вставляются концы труб (рис. 1), отметьте на одном торце нижней панели А центры проемов между трубными направляющими С. Проведите центральные линии для внешнего проема спереди, а для внутреннего проема — сзади.
Выровняйте торцы опоры D с нижней панелью А и перенесите центральные метки проемов для труб.
Поверните опору на 90°. Отметьте на ее торце положение нижней стороны верхней панели А.
Теперь, прижав опору расширения D кромкой к нижней панели, продлите указанные центральные линии проемов (фото С). Переверните опору, чтобы прижать ее к обеим панелям и правилу, и линией отметьте на ней положение низа верхней панели (фото D). Эта линия определяет верхний край отверстий для труб, чтобы верх опор располагался на одном уровне с поверхностью стола торцовочной пилы. С помощью угольника разметьте перекрестья, проведя линии от сделанных на опоре меток. Перенесите эти метки и проведите линии на остальных опорах расширений.
Выровняйте сверло Форстнера по линиям разметки на опоре D. Просверлите отверстия диаметром 25 мм во внешних опорах и 28 мм во внутренних опорах.
3. В двух крайних опорах расширений D сделайте сверлом Форстнера по разметке отверстия диаметром 25 мм (фото Е). Пометьте эти детали как внешние. Вставьте в патрон сверло диаметром 28 мм и установите упор так, чтобы выровнять режущий ободок сверла с линией верха отверстий. Сделайте отверстия в двух оставшихся опорах
(Большие отверстия позволят опорам расширений легко скользить по трубам.) Обратите внимание: расстояние между центрами отверстий должно быть одинаковым на всех опорах. При установке опор на трубы с обеих сторон платформы (рис
1) потребуется развернуть концами одну пару опор.
Просверлив монтажные отверстия через кромки двух внешних опор D и сквозь стальные трубы, вверните шурупы.
4. Отфрезеруйте 6-миллиметровые скругления на краях отверстий внутренних опор D (рис. 1). Проверьте, как вставляются трубы в отверстия внешних опор. С помощью круглого напильника или шлифовальной насадки для электродрели расширьте отверстия, если требуется, чтобы концы труб плотно входили в них. Для сохранения правильного положения опор не касайтесь напильником или наждачной бумагой верхнего края отверстий. Вставьте трубы, выровняйте их торцы заподлицо с внешней стороной внешних опор, просверлите монтажные отверстия для фиксации труб и вверните шурупы (рис. 2, фото F).
5. Выпилите откидные упоры Е и просверлите в них 8-миллиметровые отверстия (рис. 1).
6. Для крепления откидных упоров к внешним опорам расширений D отметьте центр на внутренней стороне каждого упора (рис. 2)
Обратите внимание на разное положение отверстий в правом и левом упорах — они должны находиться у передней стороны столика-платформы. Сделав цековки и просверлив отверстия, вставьте в них фланцевые гайки М6
Требования к безопасности работ
Одной из причин травматизма при работе циркуляркой является захламленность рабочего места.
Также важно следить за устойчивостью, прочностью всех элементов конструкции, а при разбалансировке — применять меры к устранению проблем. Перед включением пилы нужно убедиться, что она хорошо закреплена. При необходимости — подкрутить саморезы/болты
При необходимости — подкрутить саморезы/болты
Перед включением пилы нужно убедиться, что она хорошо закреплена. При необходимости — подкрутить саморезы/болты.
Категорически запрещено держаться за материал близко к месту распила! Это чревато отскакиванием сучков, стружки в глаза или на открытые части тела. Обязательно надевать очки перед работой и одежду с длинным рукавом.
Самостоятельное изготовление стола под циркулярную пилу — не такая уж сложная задача, как может показаться. Если под рукой есть хороший материал, его параметры выбраны правильно, а мощность инструмента варьируется от 500 до 1000 Вт, вышеописанная инструкция станет основой работы.
Не стоит забывать, что на каждом этапе изготовления стола необходимо проверять точность собственных действий. Иначе, при возникновении отклонений в размерах или деформации ножек при стяжке ребер жесткости, восстановить устойчивость будет очень сложно. Тем не менее, изготовление стола для циркулярки своими руками — вполне реальная задача на пару часов, с которой справились уже тысячи людей.
Как обеспечить безопасность и аварийную остановку
Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.
Распространенные причины травматизма:
- Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
- Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
- Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.
Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.
Правила выбора торцовочной плиты
Конечно же, если у вас есть опыт, и вы не готовы вкладывать в покупку инструмента большие деньги, то можете его выполнить своими руками. А если вы решили приобрести модель от производителя, то при покупке обязательно учтите следующее, чтобы потом не остаться разочарованным:
планируйте покупку инструмента с учетом видов выполняемых работ и их частоты. Для редкого применения лучше брать пилу со стандартным набором функций, а для сложных распилов и частого применения лучше выбирать профессиональные инструменты от известных марок, таких как «Макита», Dewalt и т.д.;
покупайте инструменты только с защитным кожухом. Он обязан закрывать диск не только в нерабочем состоянии, но и во время работы;
правильно выбирайте вес и размеры конструкции. С тяжелым инструментом работать будет сложнее, вы будете быстро уставать
Да и стоимость более габаритных конструкций выше, чем легких инструментов;
обращайте внимание на эргономичность пилы, с ее помощью вам должно быть удобно работать. В основном производители постоянно совершенствуют этот параметр;
смотрите на размер диска, чтобы он в диаметре не превышал отметку в 20 см
Также изучите глубину и ширину распила, при разрезе широких деталей нужно выбирать диаметр побольше;
смотрите, чтобы станина и поворотный блок были сделаны качественно.
Независимо от того, решили ли вы приобрести заводскую торцовку или сделать ее своими руками, вам с ней должно быть комфортно работать и главное, чтобы ваша работа с ее помощью была качественной.
Зачем нужен стол для фрезера
Проф мастера таким вопросом не задаются, у их есть отдельные фрезерные станки. Это может быть не только лишь деревообрабатывающее оборудование промышленных серий, да и особые станки для бытового использования. Обычно, всеохватывающие механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в разных композициях.
Деревообрабатывающий станок просит соответственного опыта
Обычным любителям брать такое оборудование не надо, им довольно и обычного ручного фрезера. Но появляются ситуации, когда многие думают над созданием стола для фрезера. Почему?
- Не выходит фрезеровать вручную, инструмент не движется по прямой косильной лески, поверхность деталей волнистая. Приходится пару раз проходить по одному месту, а это оказывает негативное воздействие на конечное качество.
- Необходимость фрезеровки длинноватых заготовок — лишь на столе можно выполнить эту операцию всего за один проход.
- Есть потребность работать на фрезах со сложным профилем, ручной способ не обеспечивает требуемой чистоты поверхности.
Ручным фрезером работать не всегда комфортно
Нужно увидеть, что не все технологические операции можно сделать на столе, есть такие, которые производятся только ручным фрезером. Например, на станке нереально фрезеровать профили с закрытым контуром, размещенным по центру заготовок.
Выровняйте и зафиксируйте станки
С помощью струбцин скрепите расширения с основанием-платформой. Установите на место станок и выровняйте его посередине ширины основания. Прижав к штатному упору станка длинную ровную планку, поправьте положение станка, чтобы выровнять заднюю кромку планки с задними кромками верхних полок Е. Убедитесь, что кромки планки и полок параллельны. Теперь удалите планку и расширения. Отметьте центры монтажных отверстий для крепления станка, снимите станок и просверлите отверстия в основании-платформе Л. Раззенкуйте их снизу и закрепите станок винтами с потайной головкой, добавив шайбы и гайки.
Чтобы расположить столики обоих станков на одной высоте, выпилите две деревянные проставки, ширина которых позволяет сделать монтажные отверстия для винтов, которыми будет закреплен станок с более низким столиком. Острогайте проставки до толщины, которая равна разнице высоты двух столиков. Теперь, устанавливая станок с низ ким столиком, сделайте отверстия. Закрепите станок винтами, вставив между ним и основанием проставки.
Дополнительная техника безопасности
Обратите внимание на следующие моменты
- При изготовлении стола своими руками выбирайте только качественные материалы.
- Содержание в порядке рабочего места и пространства вокруг вас снижает возможность получения травм различного рода.
- Необходима периодическая проверка стола на разбалансировку и ее устранение. Также важна проверка фиксации пилы перед началом работы.
- Не располагайте руки близко к режущему лезвию во время обработки изделий.
- Надевайте защитные очки, чтобы избежать попадания стружки в глаза.
- Торцовочный стол выглядит как лёгкая и компактная конструкция – опора из металлического профиля, предназначенная для обработки деревянных изделий, бруса, панелей и труб. Такое изделие является основой в ходе взаимодействия с торцовочной пилой как на производстве, так и дома.
Основные критерии стола циркуляционной пилы
Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:
- Капитальной жесткостью и устойчивостью.
- Идеально ровной поверхностью.
- Заземлением.
- Свободным местом для опилок.
- Легкой доступностью к отходам для их ликвидации.
- Щитками защиты, которые устанавливаются над вращающимися элементами.
Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.
Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.
1. Хорошее крепление диска пилы. 2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей. 3. Доступность кнопки старта-остановки агрегата.
Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.
Какие бываю фрезерные столы, основные разновидности
Каждый мастер сам выбирает удобный для себя фрезерный стол или делает его своими руками, увеличивая количество моделей. По конструкции основания и форме все столы для фрезера условно делятся на несколько групп.
Скамейка
Модель представляет собой основание с ножками. Пространство под столешницей открытое. Все механизмы, включая лифт, крепятся к крышке. Делается из различных материалов:
- профильная труба;
- металлические уголки;
- дерево;
- фанера;
- МДФ и ДСП.
Преимущества конструкции в ее малом весе и простоте изготовления. Для увеличения жесткости необходимо делать распорки и косынки.
Переносная столешница
Конструкция с небольшими по высоте ножками. Устанавливается в любом месте на верстаке и столе. Основание делается из дерева или профильной трубы. Из оснастки имеет обычно только направляющую линейку. Фрезерный стол легко переносится, устанавливается в любом месте и убирается на полку внерабочем положении, когда не нужен. Подходит для периодической работы на оборудовании. Жесткость конструкции низкая.
Отдельный
Стационарный фрезерный стол с массивным основанием. В пространстве под столешницей делаются закрытые полки и ящики для хранения сменного инструмента, приспособлений и других вещей, необходимых для работы. Конструкция прочная, выполняется из дерева или профильной трубы. Обшивается со всех сторон фанерой, доской.
За отдельным фрезерным столом работают профессионалы, имеющие большой набор различного инструмента и выполняющие различные операции. Затраты на оборудование рабочего места окупается удобством работы и повышенной производительностью.
Подготовка к изготовлению стола
Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.
Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:
- выбор удобного свободного места для установки стола;
- обязательная установка крепления для стационарного размещения инструмента;
- размеры обрабатываемых материалов для удачного их размещения;
- тип и габариты самой торцовочной пилы, которая будет установлена на столе.
Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.
Самостоятельное изготовление из дисковой пилы
Чтобы изготовить торцовочный станок по дереву своими руками, необходимо внимательно ознакомиться с рекомендациями тех, кому уже довелось работать на самостоятельно собранном агрегате. Схема сборки самодельного станка довольно проста и понятна.
Не пропустите: Стамеска по дереву: назначение, виды, подбор: виды, характеристики, выбор
Для сборки станины потребуется уголок из металла и стальной лист толщиной не менее 5 мм. Электродвигатель монтируется на основании при помощи болтов и стабилизирующей пружины. Это делается для придания плавности движению пильных узлов.
Для придания прочности конструкции в её состав включаются регулирующие опоры. Маятниковая стойка монтируется из швеллера, который нужно упереть в основание торцовочного станка по дереву.
Главным достоинством такого агрегата является минимальное время, затрачиваемое на устранение неисправностей. Найти их и устранить в станке, собранном своими руками, гораздо легче, чем в установке заводской сборки.
Примерный безремонтный срок работы самодельного оборудования – до трёх лет.
В дальнейшем может потребоваться замена узлов, которые перестали корректно выполнять возложенные на них функции. К недостаткам самодельных торцовок следует отнести невысокую производительность. Наладить на таком станке поточное производство достаточно сложно.
В качестве примера можно привести торцовку заводского изготовления Stromab RS-40. На этом станке можно обрабатывать заготовки размерами до 400 х 65 мм. Распил можно производить под углами до 45о.
Одним из главных недостатков самодельных торцовочных станков является невозможность обеспечения соответствующих мер безопасности. Практически всегда на самоделках отсутствуют защитные кожухи на пильных узлах и в районе подвижных соединений. Это может привести к несчастным случаям. Также негативно влияет на безопасность работы наличие мелких дефектов на металлических деталях.

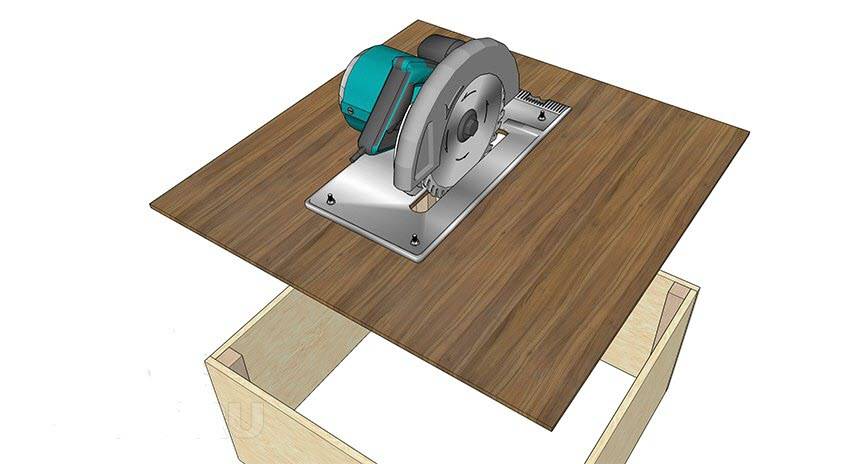

Как правильно установить пилу
Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:
- Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
- Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
- Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
- Сделать зенковку, чтобы утопить шляпки болтов.
- Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.
После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.
При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.
Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз
Разметить места для лемешных болтов М8 с потайной головкой
Установить металлический распиловочный диск и тщательно затянуть болты снизу
Установить блок для включения и выключения мотора дисковой пилы
Добавьте опоры расширений
1. Для опор расширений D выпилите четыре заготовки размерами 152 x 508 мм. Чтобы определить их окончательную ширину, поставьте торцовочную пилу на верхнюю панель А. Положите длинное правило из прямой доски на столик пилы и ручки-опоры В, чтобы его концы выходили за края платформы. Измерьте расстояние от правила до нижней стороны нижней панели. Опилите заготовки опор D до этой ширины и сохраните обрезки.
Читать также: Геркон на 220 вольт переменного напряжения
2. Для разметки на опорах расширений D центров отверстий, в которые вставляются концы труб (рис. 1), отметьте на одном торце нижней панели А центры проемов между трубными направляющими С. Проведите центральные линии для внешнего проема спереди, а для внутреннего проема — сзади.
Выровняйте торцы опоры D с нижней панелью А и перенесите центральные метки проемов для труб.
Поверните опору на 90°. Отметьте на ее торце положение нижней стороны верхней панели А.
Теперь, прижав опору расширения D кромкой к нижней панели, продлите указанные центральные линии проемов (фото С). Переверните опору, чтобы прижать ее к обеим панелям и правилу, и линией отметьте на ней положение низа верхней панели (фото D). Эта линия определяет верхний край отверстий для труб, чтобы верх опор располагался на одном уровне с поверхностью стола торцовочной пилы. С помощью угольника разметьте перекрестья, проведя линии от сделанных на опоре меток. Перенесите эти метки и проведите линии на остальных опорах расширений.
Выровняйте сверло Форстнера по линиям разметки на опоре D. Просверлите отверстия диаметром 25 мм во внешних опорах и 28 мм во внутренних опорах.
3. В двух крайних опорах расширений D сделайте сверлом Форстнера по разметке отверстия диаметром 25 мм (фото Е). Пометьте эти детали как внешние. Вставьте в патрон сверло диаметром 28 мм и установите упор так, чтобы выровнять режущий ободок сверла с линией верха отверстий. Сделайте отверстия в двух оставшихся опорах
(Большие отверстия позволят опорам расширений легко скользить по трубам.) Обратите внимание: расстояние между центрами отверстий должно быть одинаковым на всех опорах. При установке опор на трубы с обеих сторон платформы (рис
1) потребуется развернуть концами одну пару опор.
Просверлив монтажные отверстия через кромки двух внешних опор D и сквозь стальные трубы, вверните шурупы.
4. Отфрезеруйте 6-миллиметровые скругления на краях отверстий внутренних опор D (рис. 1). Проверьте, как вставляются трубы в отверстия внешних опор. С помощью круглого напильника или шлифовальной насадки для электродрели расширьте отверстия, если требуется, чтобы концы труб плотно входили в них. Для сохранения правильного положения опор не касайтесь напильником или наждачной бумагой верхнего края отверстий. Вставьте трубы, выровняйте их торцы заподлицо с внешней стороной внешних опор, просверлите монтажные отверстия для фиксации труб и вверните шурупы (рис. 2, фото F).
5. Выпилите откидные упоры Е и просверлите в них 8-миллиметровые отверстия (рис. 1).
6. Для крепления откидных упоров к внешним опорам расширений D отметьте центр на внутренней стороне каждого упора (рис. 2)
Обратите внимание на разное положение отверстий в правом и левом упорах — они должны находиться у передней стороны столика-платформы. Сделав цековки и просверлив отверстия, вставьте в них фланцевые гайки М6
Читать также: Подрез сварного шва это
