Станок для заточки дисков циркулярных пил

Станочный агрегат JMY8-70 — польза и отличительные особенности

Современные заточные станки для дисковых пил, таких как JMY8-70 имеют на сто процентов китайскую сборку и целиком и полностью представляет собой высококачественный агрегат, годный для долгосрочной эксплуатации. Многие специалисты по самостоятельной сборке агрегата берут данное устройство в пример, когда возникает необходимость сделать станок своими руками.

Основное назначение выше упомянутого станка: затачивание пил на диске, в основе которых лежат твердые сплавы, пригодные к быстрой резке по металлу. Станок способен с успехом обрабатывать поверхность детали спереди и сзади, а также способность делать заточку угловой поверхности на максимально качественном уровне.

В основе лежит свой круг для обработки детали посредством алмазного нагревателя, минимальный размер радиуса – 65 мм.
Пила оснащена наклонным суппортом, он и дает возможность осуществлять заточку изделия под необходимым углом пилой своими руками.
Корпусная поверхность производится из специальной литой стали, главным образом используемой в авиастроении.
Агрегат инсталлируют на резиновые прокладочные материалы. Они позволяют максимально снизить вибрационную составляющую при обработке материала и давать возможность пить либо подливать воду время от времени для недопущения остановки механизма.
Механизм регулируется крайне легко и просто. Даже малоквалифицированный персонал способен управлять данным агрегатом, в том числе совсем не подготовленные специалисты.

При отгрузке товара заводом-производителем для эффективного управления агрегатом прилагают подробную инструкцию, которая в полной мере описывает все сильные стороны агрегата и методы работы с ними.

Основные технические характеристики, связанные с устройством JMY8-70:

Размеры круга для шлифовальной обработки имеют трехгранные параметры: 117×9х7 мм;
Затачиваемый круг способен поворачиваться на угол не менее 20 градусов.
Диаметральная поверхность пилы для заточки составляет не менее 70-800 мм.
Стандартный шлифовальный круг приводится в движение в считанные секунды, а его скорость вращательного момента достигает 2900 оборотов в минуту.
Вес агрегата – 35 кг.

Многие люди, которые используют ручной труд, применяют дисковые пилы из сложных составляющих не на регулярной основе, а в зависимости от необходимости. Таким образом, покупка заводского оборудования может вылиться в ненужные финансовые затраты. Лучшим решением для домашней работы является использование самодельного заточного станка для дисковых пил. Именно поэтому обращение к сторонним компаниям не имеет смысла.

Как правило, для того чтобы выточить изделие своими силами, необходимо использовать сложные механизмы, дабы исключить вероятность порчи изделия. По этой причине и нужно использовать тот агрегат, который даст возможность выдержать обязательный угол для затачивания. Именно сложный станок позволяет установить механизм в продуманном положении с ориентацией на круг для заточки.

Обычный агрегат для самостоятельной выточки детали включает в себя:

Электромотор с закрепленной насадкой для шлифовального диска.
Подставная площадка, чаще всего на поверхности которой есть возможность располагать ось вращения заточного круга.
Наклон подставки обеспечивается посредством петель с одной из сторон, а также благодаря вращающемуся моменту – с другой стороны. Это дает возможность выполнить заточку агрегата по передней и задней поверхности.
Дисковая грань фиксируется за счет специальных держателей, на которых и крепятся пилы. По этой причине на поверхность устанавливают специальный паз, на котором и фиксируется пила. Строгое соблюдение правил инструкции дает возможность выдержать угол заточки зубьевых поверхностей.
Устройства для обработки материала имеют разные диаметры.
Обязательно должны быть качественные упоры для надежной фиксации агрегата.

Видео: самодельный заточной станок дисковых пил.

https://youtube.com/watch?v=Z4pivLmhAkY

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

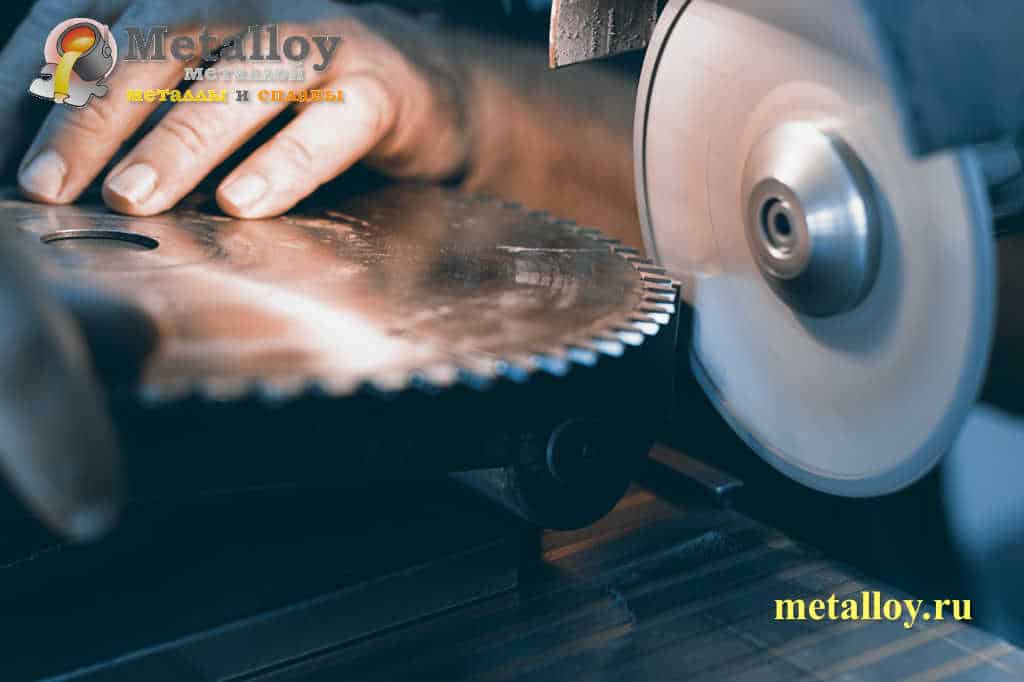

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водой и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.

Процедура заточки пил

Также дисковые пилы могут отличаться друг от друга размерами зубьев. На основании этого признака можно выделить следующие формы зубьев.

Прямые зубья

Чаще всего его можно встретить на пилах, которые используются для быстрого продольного пиления, где не уделяется особое внимание качеству распила

Скошенные зубья

Именно такие зубья и чаще всего представлены на дисковых пилах. Располагаясь на пиле, эти зубья могут отличаться друг от друга по типу заточки, которая может быть правой и левой. Работа такими дисковыми пилами исключает образование сколов, риск возникновения которых особенно высок на краях распиливаемого покрытия.

Конические зубья

Пилы, которые оснащены резцами подобного типа, могут помимо выполнения своей основной задачи применяться и для нарезания нижнего слоя доски, в результате чего удается предотвратить скол на верхнем слое.

Недорогие станки от 5 до 30 тыс. рублей

К категории недорогих станков для заточки дисковых пил относятся как легкие малогабаритные устройства с упрощенной конструкцией и небольшой мощностью привода, так и популярные полнофункциональные модели. Все они представляют собой российские бренды, произведенные в Китае, и в целом имеют неплохие отзывы. Станок JMY 8-70 в России также продается под индексами MTY 8-70 и LTT JMY 8-70.

№	Модель	Макс. диаметр (мм)	Мощность привода (Вт)	Вес (кг)	Тип управления	Цена (руб.)
1	«Калибр Мастер» ЭЗС-110 Дм	400	110	2,4	ручное	6 000
2	EINHELL BT-SH 90/350	350	110	5,7	ручное	6 500
3	JMY 8-70	550	250	42	ручное	18 000
4	«Кратон» SBS-600	600	370	54	ручное	25 000
5	«Энкор Корвет» 472	600	370	45	ручное	27 000

Вариант 2 — как сделать заточной станок из болгарки и дрели

Кроме наждачного станка, для изготовления контактора можно использовать болгарку или УШМ. В шпинделе этого инструмента устанавливается соответствующий диск для заточки с алмазным напылением, а сам электроинструмент крепится неподвижно к основанию. Принцип изготовления кондуктора следующий:

Берется рамка из ДСП или ДВП размером 50х80 см. На этой рамке будут расположены составные детали
Изначально следует зафиксировать неподвижно болгарку при помощи хомутов. Шпиндель инструмент должен располагаться под прямым углом к рамке
С торца инструмента изготавливается и располагается подвижная рамка, на которую будут устанавливаться диски для заточки
Подвижность рамки реализуется за счет использования мебельных салазок
На рамке изготавливается кронштейн для закрепления затачиваемой оснастки

Готовое изделие показано на фото ниже.

Как пользоваться, а также особенности работы на самодельном станке для затачивания оснастки циркулярных пил, показано на видео.

https://youtube.com/watch?v=VGSbofcBJAo%3F

Итог проделанных работ следующий — восстановление целостности диска с зубьями, что позволяет продолжить работу электроинструментом при обработке древесины. Рассмотренные способы в материале подходят для заточки пильных дисков таких инструментов, как болгарки, циркулярные пилы и стационарные циркулярки. Если понятен принцип выполнения работ, то с изготовлением специального станка и его эксплуатацией не возникнет никаких трудностей.

Публикации по теме

Диски по дереву на болгарку — виды, особенности и применение

Насадка на дрель для заточки сверл и ее эффективность

Какие пилки для электролобзиков бывают отличие маркировка и назначение

Какие электроды выбрать для сварки и важные сведения о расходниках

Обзор самых популярных устройств

Моделей станков для точения дисковых пил очень много, поэтому имеет смысл рассмотреть самые популярные модели.

JMY8-70

Предназначен для деревообрабатывающих компаний, где детали и заготовки выпиливают дисковыми пилами. Благодаря этому станку можно поддерживать в идеальном состоянии диск пилы, что повысит производительность и качество обработки древесины.

Основные характеристики:

напряжение питающей сети – 220 V;
мощность электродвигателя – 250 Вт;
скорость вращения точильного круга – 2850 об/мин;
тип электромотора – асинхронный;
диаметр шлифовального круга – 125 мм;
диаметр затачиваемых дисков пил – 80-700 мм;
угол поворота заточного диска (вправо-влево) – 45/30°;
масса – 30 кг.

Преимущества:

использование алмазного диска позволяет длительно эксплуатировать станок без техобслуживания;
довольно прочное литое основание позволяет добиться высокой точности заточки;
за счет резиновых вставок под основанием, эффективно гасится вибрация и шум;
легко регулируется.

Недостатки:

ручная настройка;
отсутствует система охлаждения.

КРАТОН SBS-600

Подходит для деревообрабатывающих предприятий, так как позволяет затачивать пильные диски диаметром 160-600 мм. Оснащен удобным поворотным механизмом и специальной шкалой.

Основные характеристики:

напряжение – 220 V;
потребляемая мощность – 370 Вт;
скорость вращения абразивного круга – 2800 об/мин;
тип электромотора – асинхронный;
диаметр абразивного круга – 100 мм;
диаметры затачиваемых дисков – 160 — 600 мм;
посадочный диаметр диска – 20 мм;
передний угол заточки – 0-30°;
задний угол заточки – 0-30°;
размеры без упаковки – 480х900х205 мм;
масса – 45 кг.

Преимущества:

ременная передача. Благодаря ей удается защитить электродвигатель от перегрузок и уменьшить шумность станка;
жесткая и прочная конструкция;
предусмотрена регулировка под требуемые углы заточки;
имеет защиту от травм;
небольшие размеры. Благодаря компактным размерам станок удобно монтировать и обслуживать в процессе эксплуатации.

Недостатки:

большой вес.

Калибр ЭЗС-65МФ 11512

Это многофункциональный точильный станок рассчитан на бытовое использование, так как предназначен для точения лезвий ножей, пил и сверл.

Большая скорость вращения рабочего органа позволяет быстро и качественно заточить любой режущий инструмент.

Основные характеристики:

напряжение – 220 V;
потребляемая мощность – 65 Вт;
скорость вращения абразивного круга – 6000 об/мин;
диаметр абразивного круга – 49.3 мм;
посадочный диаметр пильного диска – 7.5 мм;
размеры в упаковке (ДхШхВ) – 218х200х172 мм;
масса – 1,6 кг.

Преимущества:

предусмотрен прозрачный экран для защиты работника от пыли, искр, металлической и абразивной крошки;
в станине станка имеются отверстия для надежного крепления двигателя и других узлов;
не требуется сервисное техобслуживание;
небольшая цена.

Недостатки:

не предусмотрена регулировка угла заточки.

КАЛИБР ЭЗС — 110Дм

Профессиональный электрический заточной станок, позволяющий быстро и качественно точить зубья пильных дисков диаметром 90 — 400 мм. Электромотор станка закрыт кожухом, что защищает его от пыли, грязи и механических повреждений.

Основные характеристики:

потребляемая мощность – 110 Вт;
скорость вращения точильного диска – 5300 об/мин;
размеры точильного круга – алмазный:100х2,5х20мм; керамический: 100х6,0х10 мм;
допустимый диаметр пильного диска – 90-400 мм;
угол поворота заточного блока (влево/вправо) – 25/25°;
напряжение сети – 220 V;
тип электромотора – однофазный коллекторный;
размеры в упаковке (ДхШхВ) – 365х275х295 мм;
масса – 2,4 кг.

Преимущества:

низкая цена;
просто настраивается;
имеет простое управление;
не требует сервисного обслуживания;
большой срок эксплуатации.

Недостатки:

большие зазоры в сопряженных соединениях.

В общем, затачивать дисковые пилы несложно, нужно только знать, как это правильно делается и с помощью какого оборудования. Для затачивания в домашних условиях можно изготовить небольшой станок из болгарки или точильного станка, это позволит сэкономить семейный бюджет. Для небольших предприятий имеет смысл купить рассмотренные в статье популярные модели.

Технические характеристики

Станки для затачивания пильных дисков имеют следующие технические характеристики:

диаметры используемых точильных кругов — от 100 до 480 мм;
мощность электродвигателей — до 380 Вт;
допуск по диаметрам обрабатываемых пил — от 65 до 630 мм;
диаметры крепёжных отверстий для установки затачиваемого круга — от 12,7 до 32 мм;
максимальная толщина снимаемого слоя для одного зуба составляет — до 0,2 мм за одну проходку;
тип питания — одно- или трёхфазная сеть;
тип передачи от вала двигателя к закреплённому точильному кругу — ременная или шестерная;
диапазон углов заточки — от 0 до 30;
частота вращения вала двигателя — до 2900 об./мин.;
возможность заточки следующих профилей зубцов — прямого, скошенного, трапециевидного, конического.

Правильные углы заточки

Как узнать что пора заточить диск

Режущие диски для обработки древесины и древесных материалов с течением времени истираются и изнашиваются, что способствует снижению их производительности. Чтобы восстановить эффективность режущего инструмента, понадобится произвести заточку зубьев. Узнать о том, что надо произвести заточку зубьев на диске, можно последующим факторам:

Чтобы разрезать древесину, необходимо приложить усилия прижима инструмента к распиливаемой заготовке
Наблюдается возникновение дыма, поступающего из-под защитного кожуха
Происходит чрезмерный нагрев защитного кожуха
Возникают признаки запаха гари. Это означает, что зубья не пилят древесину, а режут ее

Эксплуатация неисправной насадки на электроинструменте приводит к тому, что снижается производительность выполнения работ, а также повышается вероятность скорейшего выхода из строя электроинструмента и самой насадки. Снижение производительности способствует повышению нагрузки на электродвигатель, который в итоге начинает перегреваться, и выходит из строя.

Это интересно! Работать затупленным диском нерационально, так как помимо повышения нагрузки на электроинструмент, увеличивается время работы по распиливанию заготовок.

Это интересно: Станок для заточки цепей бензопил — конструкция, виды, выбор

Виды станков для заточки дисковых пил

В качестве основных классифицирующих признаков станков для заточки пильных дисков обычно выделяют:

предельный диаметр диска пилы;
ориентацию рабочих органов;
конструкцию механизмов позиционирования диска пилы и абразивного круга;
показатели по диапазону и точности заточных углов.

Самыми распространенными являются станки, предназначенные для пил диаметром 400÷600 мм, с горизонтальной ориентацией суппорта и устройства крепления диска пилы. Оборудование, на котором затачивают пилы больших диаметров, имеет вертикальную ориентацию, причем привод со шлифовальным кругом располагается в верхней части, и его движение во время работы происходит сверху вниз.

В заточных станках для дисковых пил используется несколько наиболее распространенных компоновок, в основу которых положена подвижность или статичность рабочих органов и механизмов в процессе выполнения процесса заточки. Базовыми являются три основных типа, хотя встречаются и их разновидности и различные комбинации:

Привод с абразивным диском неподвижен. Подача выполняется путем перемещения суппорта с пилой.
Устройство фиксации пилы неподвижно. Рабочим органом является перемещаемая головка с приводом и заточным кругом.
Подвижны как суппорт с закрепленной на нем пилой, так и узел с абразивным диском.

Во всех трех случаях наклон зуба пилы относительно торца абразива может быть реализован как на подвижном, так и на неподвижном функциональном узле. Точность позиционирования и угла наклона зависит от конкретной модели станка. По нормативу для дисковой пилы Ø400 мм отклонение линейных размеров заточенного зуба должно быть в пределах 0.2÷0.15 мм, а углов его режущих кромок — не более полутора-двух градусов.

Как заточить диск на циркулярной пиле с победитовыми напайками

Часто мастера покупают круги, которые обладают повышенной устойчивостью к износу за счет наличия специальных напаек из победита. Эти напайки продлевают срок службы расходного материала, однако не делает его вечным. Победитовый слой наносится на звенья при помощи специальной напайки. За счет напайки усложняется геометрическая форма зуба, поэтому и процесс затачивания также утяжеляется. Восстановление остроты зубьев необходимо выполнять с учетом точной выдержки.

Чтобы заточить зубья на диске с твердосплавными напайками, понадобится произвести сглаживание режущей кромки до величины 0,3 мм. Чтобы выполнить качественную заточку зубьев с твердосплавными напайками, специалисты рекомендуют использовать для этого специальное оборудование, а также заточные круги с алмазным напылением. Если использовать абразивный круг, то он быстро сотрется, прежде чем диск с напайкой получится заточить.

При восстановлении остроты звеньев учитываются следующие факторы:

Заточку пильных дисков надо выполнять не только передней, но и задней плоскости. Начинать необходимо непосредственно с передней части
Победитовая напайка при наточке должна плотно соприкасаться с заточным алмазным кругом
Время соприкосновения должно быть не более 5 секунд. Учитывать время необходимо для того, чтобы избежать перегревания металла. Если металл будет перегреваться, то произойдет его закаливание, а также снижение твердости

https://youtube.com/watch?v=2qQ9l8SyLRI%3F

При затачивании нужно также учитывать, что толщина стачиваемого материала не должна быть более 0,15 мм. Если правильно выполнять процедуру, то до полного износа диска с победитовыми напайками проводится не менее 30 заточек.

Это интересно! При заточке дисков нужно учитывать, что зубья могут иметь отрицательный и положительный угол. Если зуб имеет отрицательный угол, то заточить его в домашних условиях труднее, чем положительный.

О рациональности восстановления остроты дисков с напайками нужно принимать решение самостоятельно, так как стоимость заточного круга с алмазным напылением порой дороже, чем приводное электрооборудование.
