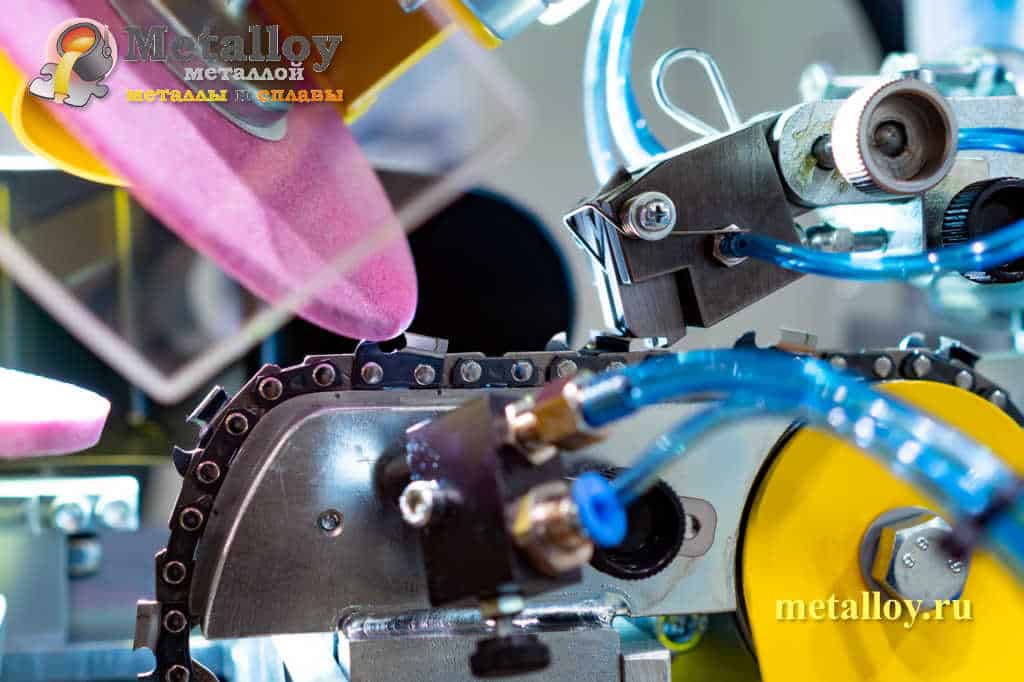

Станок для заточки цепей бензопил

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

  • Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°. Задний угол верхнего лезвия — от 50 до 60°. Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

  • Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм. Низкая скорость заточки. При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно. Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станкаСтоимость, руб.
Авангард МЗЦ-100/4501700
Einhell BG-CS 85 E1990
Бригадир Professional GM4P2270
Тайга МЗ-6004320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

  • Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц). Оптимальная мощность — от 250 до 600 Вт. Скорость вращения – 3000—6000 об/мин. Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Общие критерии выбора заточных станков

Скорость вращения диска

Скорость вращения диска во многом определяет скорость обработки материала, то бишь заточки цепи. Чем скорость выше, тем цепь точится быстрее. Однако здесь есть и обратная сторона: так как с высокоскоростными станками металл снимается с зуба быстрее при меньшем времени воздействия, то при неумелом обращении можно быстро сточить зуб и угробить цепь, если вдруг неправильно выставили угол заточки.

Устройства со скоростью вращения шпинделя от 2000 до 3000 об/мин считаются низкоскоростными, поэтому их стоит покупать, только если заточка цепей не планируется выполняться часто. А для постоянной заточки, например, в лесничестве или для заработка на заточке инструмента лучше купить прибор со скоростью вращения круга 3000 – 7500 об/мин. К примеру, можно взять недорогой станок Калибр-ЭЗС 220 со скоростью 7500 об/мин.

Мощность

Этот параметр не является ключевым при выборе заточного станка в дом. Для большинства станков мощность составляет от 70 до 250 Вт, и ее вполне хватает для работы. Лишь у единиц мощность движка может достигать 600 Вт. Заточный станок какой лучше: с мощностью 200 или 600 Вт? В большинстве своем мощность влияет на то, как станок будет справляться с нагрузками, то есть с количеством затачиваемых цепей за короткий промежуток времени. Так, если вы будете точить одну цепь в день, то за гнаться за мощностью нет абсолютно никакого смысла. А вот для постоянной заточки, например, если будете зарабатывать этим сидя в мастерской на рынке, мощный прибор будет предпочтителен. Скажем по опыту, что найти мощный станок за адекватную цену, довольно проблематично.

Габариты точильного круга

В комплекте с заточным станком для пильных цепей всегда идет родной круг. Толщина кругов может быть от 1,5 до 5 мм — толще использовать нецелесообразно из-за небольшого шага цепи. Чем тоньше диск, тем проще с ним работать, но и износ у него гораздо выше. Хотя в этом случае стоит отметить, что при нечастом использовании износ особо и незаметен.

Размер диска для таких станков составляет порядка 100 — 145 мм

На этот показатель стоит обращать внимание при покупке запасных дисков. Также обращайте внимание на диаметр посадочного гнезда

В некоторых приборах он может быть 10 мм, а в каких-то 22,3 мм. На устройства с большим посадочным гнездом круги с меньшим отверстием уже не посадишь. А вот наоборот можно, воспользовавшись приспособлением типа наборной гайки, как в случае с циркулярными пилами.

Переносной или стационарный

Подавляющее большинство лучших заточных станков являются стационарными, причем для работы их необходимо предварительно прикрутить к верстаку. Для регулярной заточки цепей в домашней мастерской стационарный станок — идеальный вариант.

Однако существуют еще и переносные станки (не ручной напильник), которыми можно затачивать цепи в полевых условиях. Например, заготавливая дрова в лесу вы поймали цепью проволоку, и она затупилась. Таким мини станком можно быстро подточить цепь, не возвращаясь домой. Он работает от напряжения в 12 В, поэтому его можно подключать к обычному автомобильному аккумулятору. Правда качество заточки будет зависеть от профессионализма мастера, поэтому если планируете купить именно такой станок, будьте готовы много тренироваться. Из недорогих можно купить Champion C2002.

Дополнительные параметры

Для кого-то решающими в выборе бытового дискового станка могут стать дополнительные функции, которыми оснащаются некоторые модели:

  • Подсветка. Подсветка реально выручает при работе в плохо освещенном гараже, или просто у кого плохое зрение. Она дает лучшую визуализацию затачиваемого звена цепи. Лишь единицы моделей оснащаются подсветкой, хотя это реально полезная вещь.
  • Быстрый доступ к угольным щеткам. Угольные щетки двигателя время от времени стираются и выходят из строя. В некоторых устройствах, чтобы до них добрать придется раскрутить чуть ли не весь движок. А есть устройства, в которых на корпусе располагается специальный люк, открыв который можно легко извлечь угольные щетки без разбора всего прибора и обращения в сервисный центр.

Виды оборудования

По типу исполнения заточные станки промышленные или самоделки бывают таких видов:

  • стационарные, предназначенные для эксплуатации в мастерских, устанавливаемые на рабочие столы или верстаки;
  • мобильные, имеют компактные размеры, крепятся прямо на бензопилу, позволяют точить режущие кромки звеньев в полевых условиях или нет возможности сделать профессиональную заточку на стационарном оборудовании.

По способу автоматизации:

  • ручные — при заточке используется физическая сила оператора;
  • автоматизированные — оборудование работает от электродвигателя, управляется вручную или посредством ввода программы для ЧПУ.

Мобильный ручной механизм

Конструктивно ручные механизмы напоминают пилу лучкового типа, в которой полотно заменено на круглый напильник. Они крепятся непосредственно на шину. Позволяют не только точить, но и ровнять зубцы.

Достоинства ручных механизмов:

  • компактные размеры;
  • точение без демонтажа цепи.

Ручной механизм предназначен для рабочих, выполняющих большие объёмы работ, когда требуется выполнять быстрое точение. Также он подойдёт для случаев, когда не требуется покупка профессионального оборудования.


Компактный станок для заточки цепей

Стационарный станок

Стационарные точильные станки, по сравнению с ручными, обладают крупными габаритами, предоставляют широкие возможности по точению. Просты в настройке и работе. Модели стационарного оборудования выпускаются с ручным или автоматическим управлением.

Обеспечивают высокую производительность, поэтому их применяют в мастерских, для промышленных или производственных целей.

Виды и принцип работы заточных станков

Схема станка для заточки пил.

Заточный станок представляет собой монтажную отрезную пилу. Цепь крепится между поворотными тисками, расположенными на специальной опоре. В конструкцию устройства также входит режущий диск, который подводится и затачивает зубья цепи. На станке устанавливается определенный угол от плоскости диска, он зависит от шага цепи. Толщина диска – 3,5 мм.

Кнопка запуска расположена на прочном основании, там же находятся шкала, с помощью которой задается угол заточки, и ограничитель глубины. Основную работу по заточке пилы выполняет подвижная головка с диском, оборудованным рукоятью для управления. Для безопасной работы головка защищена специальными элементами.

Заточка выполняется следующим образом:

  • закрепляется цепь;
  • устанавливается угол заточки;
  • абразивный диск за рукоять подается сверху на цепь;
  • производится шлифовка.

Каждый зуб цепи для бензопилы обрабатывается по отдельности в соответствии с заданными параметрами. Кроме заточки, на таком станке можно поправить цепь. Для этого выбирается наименьший зуб, а оставшиеся подгоняются по его образцу по всей длине полотна. Эта мера поможет предотвратить разрывы на слабых участках за счет выравнивания нагрузки на всей цепи.

Устройство цепи бензопилы.

Инструмент для проведения заточки пильных цепей может быть автоматическим (электрическим) и ручным. К помощи первых прибегают в случаях, если объем работ очень большой или сильно изношена цепь и исправить ее обычным способом не представляется возможным. Такие устройства часто используются в мастерских и сервисных центрах. Станок требует стационарного рабочего пространства, но гарантирует высокую точность обработки.

Основным преимуществом автоматических заточных станков является простота использования: мастеру достаточно закрепить цепь и нажать на кнопку. Недостаток – малый срок службы цепи. Уже после нескольких заточек автоматическим инструментом цепь затупляется. Ручное оборудование используется для крепления на направляющую шину. Главная задача такого устройства – установить правильное направление движения напильника. Ручные станки могут быть мобильными или стационарными. Вся работа на таком оборудовании производится вручную.

Преимущества ручных станков:

  • низкая стоимость (от 500 рублей);
  • максимальная точность работы;
  • нет необходимости в подключении к источнику электрического питания.

Основной недостаток ручного устройства для заточки – им необходимо уметь пользоваться. Человек должен пройти специальную подготовку, знать некоторые тонкости работы (определение оптимальной остроты, продувание сжатым воздухом звеньев, необходимость опустить цепь в чистое масло и другое). Сама процедура очень трудоемкая и отнимает много времени.

На сегодняшний день существуют различные модификации заточных станков. Например, некоторые модели имеют источник со сжатым воздухом. Другие снабжены гидросистемой, которая зажимает в автоматическом режиме тиски для заточки.

http:

https://youtube.com/watch?v=jTCQqrk2e7w

Рейтинг заточных станков 2021

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

  • Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
  • Качаем воздух литрами: лучшие масляные компрессоры 2020

Критерии выбора станка для заточки цепных пил

Частота оборотов шпинделя и диаметр заточного круга

Скорость снятия металла с режущих поверхностей зуба прямо пропорциональна линейной скорости края заточного диска. Для обычных абразивов из корунда на керамической связке и подобных им материалов нормой считается предельная линейная скорость 30÷35 м/с

Поэтому при выборе станка для заточки пильных цепей следует обратить внимание на то, как соблюдается этот параметр производителем. К примеру, скорость вращения диска бытовой модели очень авторитетного производителя заточных станков Oregon составляет 6000 об/мин., а его диаметр равен 100 мм

Несложный расчет показывает, что линейная скорость кромки в этом случае будет равна 31.5 м/с, что соответствует норме. Круг станка Champion 2001 PRO имеет следующие характеристики: 3000 об/мин. и диаметр 145, а его линейная скорость, соответственно, составит 23 м/с.

Комплектация и дополнительные функции

Заточные станки отгружаются потребителям в различной комплектации. У одних в состав поставки входит только сам станок, необходимые ключи и инструкция по эксплуатации. Другие включают в нее несколько абразивных дисков разной толщины, поверочные калибры, шаблоны и дополнительные ключи. Не все станки поставляются с прозрачным защитным экраном, который обязателен по требованиям техники безопасности.

Функциональные отличия станков, в основном, касаются различных механизмов, предназначенных для облегчения и ускорения работы с установкой, фиксацией и передвижением цепи. Среди них можно отметить:

  • устройство натяжения цепи;
  • синхронизатор автоматической фиксации цепи при опускании заточного диска;
  • механизм перемещения цепи в новую позицию;
  • устройство быстрого зажима и цепи.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

  1. основания;
  2. лопатки;
  3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента

Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования

Общие сведения

Принимая решение о приобретении заточного оборудования, необходимо ориентироваться на экономическое обоснование покупки с учетом объема работ, выполняемых инструментом. Если кратко обосновать, какой станок лучше для заточки цепей бензопил, можно отметить следующие моменты:

  1. Для домашнего, подсобного хозяйства или дачного участка вполне хватит ручного заточного устройства, тисов и напильников.
  2. Для бригады, занимающейся столярными работами или пилением леса, подойдет компактный переносной электрический станок.
  3. Для профессиональных работников, направленно занимающихся заточкой инструмента, на рынке представлены модели с поворотными шпинделями и автоматической подачей.

Затачивание пильной цепи представляет собой формирование торцовых и боковых лезвий. Кроме того, выводится дистанция по высоте от фронтальной кромки режущего зубца до плоскости ограничителя глубины. Правильность угла обработки определяется по специальным рискам, нанесенным производителем. Таким образом, довольно просто определить самый изношенный элемент в цепи, чтобы выбрать нужные параметры заточки.

Имея соответствующие навыки, цепь можно заточить при помощи механических приспособлений либо на специальном оборудовании. По принципу работы и оснащению различают несколько типов заточных станков:

  1. Устройства механического типа с оправками и напильниками.
  2. Инструмент с ручным приводом и соответствующим оснащением.
  3. Стационарные модификации с электрическим приводом и возможностью механической подачи обрабатываемой детали и самого инструмента.
  4. Полностью автоматические варианты.

Приспособления для заточки цепей

Для восстановления работоспособности инструмента цепной пилы требуется устройство для заточки звеньев пильной цепи. Устройства классифицируются следующим образом:

  1. По способу установки:
    1. мобильные;
    2. стационарные;
  2. По изготовлению:
    1. заводские;
    2. самодельные;
  3. По степени механизации:
    1. ручные;
    2. механизированные.

Стационарные модели заточного оборудования имеют жесткое крепление и размещаются в непосредственной близости от рабочего места или на верстаке. Они имеют механизированный привод от электродвигателя. Мобильные устройства отличаются тем, что работы производятся вручную, их можно брать с собой на место работы, удаленное от источника электроэнергии, а также — небольшими габаритами и массой.

Как выбрать надежный станок для заточки цепей мотопил: рекомендации Zuzako

Перед тем, как купить станок для заточки бензопил, ознакомьтесь с нашими рекомендациями. Они позволят выбрать качественное и надежное оборудование:

Скорость заточки цепей на станке и чистота шлифования — зависят от скорости вращения вала шпинделя. Если вы планируете открыть профессиональную мастерскую, при покупке отдавайте предпочтение только инструментам, способным обеспечить скорость больше 5000 об/мин. Для личного использования несколько раз в месяц будет достаточно 3000 об/мин.
Эффективность затачивания цепи зависит от мощности двигателя. У большинства станков этот показатель варьируется в районе 250-280 Вт. Этой мощности достаточно для домашнего использования несколько раз в месяц. Но если предполагается использовать агрегат на постоянной основе, лучше выбрать более мощный инструмент.
Класс устройства – также важный критерий, на который следует опираться при покупке хорошей заточки цепи для бензопил. Для профессиональных мастерских идеально подойдет автоматическое или полуавтоматическое оборудование, так как его придется использовать практически ежедневно

Низкопрофильные цепи бытовых пил не нуждаются в повседневном затачивании, поэтому для домашнего использования будет достаточно ручного варианта.
Выбирая заточный станок для цепи, не забудьте обратить внимание на размер поперечника диска. Большинство агрегатов работают только с дисками, размер которых не превышает 1,1 см

Если для работы необходим другой размер, лучше отдать предпочтение комбинированным моделям – они могут похвастаться большим разбросом размеров затачиваемого материала.
При покупке оборудования, обратите внимание на его комплектацию. Одни агрегаты поставляются потребителю только с инструкцией и необходимыми ключами, а другие – с различными приспособлениями для заточки цепей бензопил: поверочными калибрами, абразивными дисками с разной толщиной, дополнительными ключами, инструментами для мокрой шлифовки.
При выборе инструмента обращайте внимание на дополнительные функции. Их можно наблюдать у автоматических моделей: наличие системы охлаждение цепи, регулирование оси натяжения цепи.

Гораздо выгоднее один раз приобрести качественную заточку для пильных цепей, чем постоянно менять саму цепь. Выбор инструмента – нелегкая задача, но надеемся, что наша статья помогла вам сориентироваться в этом нелегком деле. И в скором времени вы приобретете хорошее устройство по заточки цепи для бензопил.

Всего вам хорошего и отличных покупок!

Как понять, что цепь затупилась

Визуального осмотра часто бывает недостаточно. Из-за постоянного трения о древесину грани цепи всегда блестящие. Определить же остроту на глаз под силу только опытным «пиловодам».

Момент необходимости заточки определяют по характерных изменениях в работе с аппаратом:

  • Во время работы пила начинает рваться из рук, не срезая, а цепляя древесные волокна.
  • Проходящее полотно не даёт крупной стружки — сыплется мелочь и пыль.
  • Рез производится очень медленно, пила увязает в мягком материале и останавливается на месте, не хочет идти вперёд на дубе или ясене.
  • После работы чувствуется, что цепь сильно нагрелась.
  • Увеличивается расход топлива.

Комбинация нескольких признаков показывает, что пришло время заточки.

2 Популярные модели станков для заточки

В наши дни наиболее часто покупатели выбирают для себя такие версии подобного оборудования:

  • Stern CSS 220- электрический компактный станок для работы с цепями. К особенностям такого оборудования нужно отнести плавный ход, минимальный уровень вибрации, а также высокую производительность, ведь CSS 220 дает до 7500 оборотов в минуту. Подойдет CSS 220 для всех типов цепей. Именно на данную модель сейчас лучшие отзывы;
  • Stihl – точильный инструмент, предельно простой и надежный в использовании. Имеет Stihl весьма скромные габариты, также может работать практически со всеми видами цепей как для бензиновых, так и для электрических пил. Выпускается продукция Stihl с огромным количеством дополнительных комплектующих (есть тут даже вариант ручного инструмента), позволяющих адаптировать устройство практически под любые условия работы. Идеально Stihl подходят для домашнего хозяйства, а также небольшого производства;

Станок для заточки цепей Калибр Мастер эзс — 130 М

Все виды оборудования, представленные в данном перечне, имеют весьма хорошие отзывы и могут быть использованы для различных нужд.

Многие из них, в том числе, Калибр ЭЗС 130, могут получить и самодельный аналог.

2.2 Как сделать станок для заточки своими руками?

Для частных хозяйств покупка готового станка, даже если это Калибр ЭЗС, Stihl, практически всегда является делом экономически невыгодным.

Для выполнения станка своими руками вам нужно будет изготовить основание с фиксаторами, которое по размерам будет соответствовать вашей пилке. К нему крепим движимую часть, на которую фиксируем рабочую деталь.

В качестве последней может использоваться самая обычная лучевая пилка. Движимая часть в данной конструкции должно помимо горизонтальных движений позволять также настроить высоту рабочей поверхности по вертикали. В качестве нее можно использовать любую схожую деталь от старого мобильного станка.

Самодельное устройство для заточки пил

В том случае, если необходимо сделать самодельный станок максимально функциональным для работы, рекомендуются дополнительно установить на основание линейку, по которой можно выстраивать высоту зубца.

Кроме того, мобильный станок можно дополнительно оборудовать подсветкой. Для этого желательно использовать светодиодные лампочки, которые максимально надежные в работе и энергетически малозатратные.

Станок, сделанный своими руками по такой конструкции, выйдет довольно дешевым в обустройстве и позволит вам работать в быту с любыми пилами.
