Легированная сталь 30ХГСА

Характеристика стали марки 30

Сталь 30 — конструкционная углеродистая качественная сталь, сваривается с ограничениями. Сварка осуществляется без подогрева и без последующей термообработки, способы: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

Не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Обрабатываемость резанием в горячекатанном состоянии при HB 143 и δB=470 МПа, К υ тв. спл=1,5 и Кυ б.ст=1,26. Ковку производят при температурном режиме от 1280 до 750 0С, охлаждение на воздухезаготовок сечением до 800 мм. Из стали 30 изготавливаются тяги, серьги, траверсы, рычаги, валы, звездочки, шпиндели, цилиндры прессов, соединительные муфты и другие детали невысокой прочности, крепежные изделия трубопроводов ТЭС, АЭС, паровых газовых гидоротурбин.

Сталь 40Х

Главная/Характеристики Марок Стали, Металлопроката/Сталь 40Х

Характеристика материала.Сталь 40Х.

Марка	Сталь 40Х
Классификация	Сталь конструкционная легированная.Хромистая
Заменитель	Сталь 45Х ,сталь 38ХА ,сталь 40ХН ,сталь 40ХС ,сталь 40ХФА ,сталь 40ХГТР
Прочие обозначения
Иностранные аналоги	AISI 5135,AISI 5135 H,AISI 5140,AISI 5140 H
Применение	оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.
Видпоставки
Обработка металлов давлением. Поковки:	ГОСТ 8479-70
Сортовой и фасонный прокат	ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 2879-88
Листы и полосы	ГОСТ 82-70, ГОСТ 103-76, ГОСТ 19903-74
Сортовой и фасонный прокат	ГОСТ 1051-73, ГОСТ 4543-71, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 14955-77
Листы и полосы	ГОСТ 1577-93
Трубы стальные и соединительные части к ним	ГОСТ 13663-86

Химический состав в % материала 40Х

С	Si	Mn	Ni	S	P	Cr	Cu
0,36-0,44	0,17-0,37	0,5-0,8	до 0,3	до 0,035	до 0,035	0,8-1,1	до 0,3

Температура критических точек

Критическая точка	°С
Ac1	743
Ac3	815
Ar3	730
Ar1	693
Mn	325

Механические свойства стали 40Х

Термообработка, состояние поставки	Сечение, мм	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Пруток ГОСТ 4543-71
Закалка 860 °С, масло. Отпуск 500 °С, вода или масло	25	780	980	10	45	59
Поковка ГОСТ 8479-70
Нормализация. КП 245	500-800	245	470	15	30	34	143-179
Нормализация. КП 275	300-500	275	530	15	32	29	156-197
Закалка, отпуск. КП 275	500-800	275	530	13	30	29	156-197
Нормализация. КП 315	<100	315	570	17	38	39	167-207
100-300	315	570	14	35	34	167-207
Закалка, отпуск. КП 315	300-500	315	570	12	30	29	167-207
500-800	315	570	11	30	29	167-207
Нормализация. КП 345	<100	345	590	18	45	59	174-217
100-300	345	590	17	40	54	174-217
Закалка, отпуск. КП 345	300-500	345	590	14	38	49	174-217
Закалка, отпуск. КП 395	<100	395	615	17	45	59	187-229
100-300	395	615	15	40	54	187-229
300-500	395	615	13	35	49	187-229
Закалка, отпуск. КП 440	<100	440	635	16	45	59	197-235
100-300	440	635	14	40	54	197-235
Закалка, отпуск. КП 490	<100	490	655	16	45	59	212-248
100-300	490	655	13	40	54	212-248

Механические свойства при повышенных температурах

t испытания, °C	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2
Закалка 830 °С, масло. Отпуск 550 °С
200	700	880	15	42	118
300	680	870	17	58
400	610	690	18	68	98
500	430	490	21	80	78
Образец диаметром 10 мм, длиной 50 мм кованый и отожженный. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с.
700	140	175	33	78
800	54	98	59	98
900	41	69	65	100
1000	24	43	68	100
1100	11	26	68	100
1200	11	24	70	100

Механические свойства в зависимости от температуры отпуска

t испытания, °C	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Закалка 850 °С, вода
200	1560	1760	8	35	29	552
300	1390	1610	8	35	20	498
400	1180	1320	9	40	49	417
500	910	1150	11	49	69	326
600	720	860	14	60	147	265

Механические свойства в зависимости от сечения

t испытания, °C	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.
101-200	490	655	15	45	59	212-248
201-300	440	635	14	40	54	197-235
301-500	345	590	14	38	49	174-217

Технологические свойства

Температура ковки	Начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.
Свариваемость	трудносвариваемая. Способы сварки: РДС, ЭШС. Необходимы подогрев и последующая термообработка. КТС — необходима последующая термообработка.
Обрабатываемость резанием	В горячекатаном состоянии при НВ 163-168, σв = 610 МПа Kν тв.спл. = 0.20, Kν б.ст. = 0.95.
Склонность к отпускной способности	склонна
Флокеночувствительность	чувствительна

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка	+20	-25	-40	-70
Закалка 850 С, масло. Отпуск 650 С.	160	148	107	85
Закалка 850 С, масло. Отпуск 580 С.	91	82	54

Предел выносливости

σ-1, МПа	τ-1, МПа	n	σB, МПа	σ0,2, МПа	Термообработка, состояние стали
363	1Е+6	690
470	1Е+6	940
509	960	870
333	240	5Е+6	690
372	Закалка 860 С, масло, отпуск 550 С.

Химический состав и физические свойства

Рассматривая марка стали относится к среднеуглеродистой группе конструкционных сплавов. Как и многие другие представители этой группы, сталь 30 (ГОСТ применяется для подобного метода маркировки) имеет следующий химический состав:

• Около 97% железа.
• Концентрация углерода в пределах от 0,27 до 0,35%.
• В качестве дополнительных химических элементов выступают магний, свинец, кремний и никель.

Кроме этого, присутствуют и вредные химические примеси, представленные серой и фосфором. Их концентрация несущественная.

Основными физическими свойствами можно назвать приведенную ниже информацию:

• Свариваемость ограничена. При использовании ЭШС или РДС при сваривании сплава следует выполнять его предварительный подогрев. Для того, чтобы обеспечить требуемую надежность получаемого шва, выполняется дополнительная термическая обработка стали.
• Твердость рассматриваемого материала находится в пределе 179 МПа.
• Структура не склонна к появлению отпускной хрупкости.
• Обрабатываемость резанием средняя.

За счет снижения концентрации вредных химических примесей сталь считается качественной. Стоит учитывать, что подобный металл практически не обладает коррозионной стойкостью. Именно поэтому его нельзя использовать в агрессивной среде.

Общая информация о Сталь 30ХГС от металло-торгующих компаний в Украине. Цены на покупку металла в прайс-листе металлоторгующей площадки 1metal.com

Заменитель

Сталь 40ХФА, 35ХМ, 40ХН, 35ХГСА.

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 259071, ГОСТ 2591-71. Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 1051-73. Шлифованный пруток и серебрянка ГОСТ 4543-71, ГОСТ 14955-77. Лист тонкий 1542-71. Полоса ГОСТ 103-76. Поковки и кованые заготовки ГОСТ 1133-71, ГОСТ 8479-70. Трубы ОСТ 14-21-77.

Назначение

Различные улучшаемые детали: валы, оси, зубчатые колеса, тормозные ленты моторов, фланцы, корпуса обшивки, лопатки компрессорных машин, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали.

Химический элемент	%
Кремний (Si)	0.90-1.20
Медь (Cu), не более	0.30
Марганец (Mn)	0.80-1.10
Никель (Ni), не более	0.30
Фосфор (P), не более	0.035
Хром (Cr)	0.80-1.10
Сера (S), не более	0.035

Механические свойства

Термообработка, состояние поставки	Сечение, мм	s0,2, МПа	sB, МПа	d5, %	y, %	KCU, Дж/м2	HB	HRCэ
Закалка 880 °С, масло. Отпуск 540 °С, вода или масло	25	830	1080	10	45	44
Поковки. Нормализация. КП 395	225

Механические свойства при повышенных температурах

t испытания, °C	s0,2, МПа	sB, МПа	d5, %	y, %	KCU, Дж/м2
Закалка 880 °С, масло. Отпуск 560 °С, воздух.
20	950	1050	13	56	52
250	840	1000	13	48	126
300	820	950	11	50	124
400	780	900	16	69	94
500	650	690	21	84	72
Образец диаметром 5 мм, длиной 25 мм. Прокатанный. Скорость деформирования 2 мм/мин, скорость деформации 0,0013 1/с
700	175	59	51
800	85	62	75
900	53	84	>90
1000	37	71	>90
1100	21	59	>90
1200	10	85	>90

Механические свойства в зависимости от температуры отпуска

t отпуска, °С	s0,2, МПа	sB, МПа	d5, %	y, %	KCU, Дж/м2
Пруток диаметром 20-70 мм. Закалка 880 °С, масло.
200	1570	1700	11	44	88
300	1520	1630	11	54	69
400	1320	1420	12	56	49
500	1140	1220	15	56	78
600	940	1040	19	62	137

Механические свойства в зависимости от сечения

Сечение, мм	s0,2, МПа	sB, МПа	d5, %	y, %	KCU, Дж/м2	HB
Закалка 880 °С, масло. Отпуск 600 °С, вода.
40	820	930	12	51	69	275
80	730	860	14	50	78	250
120	670	820	14	50	78	235
160	580	750	14	50	78	210
180	510	710	13	45	49	200

Ударная вязкость

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка	+20	-20	-40	-60	-80
Закалка 880 С, масло. Отпуск 580-600 С, бв = 1000 МПа.	69	55	41	34	23

Предел выносливости

s-1, МПа	t-1, МПа	n	sB, МПа	Термообработка, состояние стали
696	Закалка 870 С. Отпуск 200 С
637	Закалка 870 С. Отпуск 400 С
470	Закалка 870 С. Отпуск 600 С
490	1666	1Е+7	1660	Закалка 870-890 С. Отпуск 200 С
372	882	1Е+7	880	Закалка 870-890 С. Отпуск 600 С

Прокаливаемость

Закалка 800 С. Твердость для полос прокаливаемости HRCэ.

Расстояние от торца, мм / HRC э
1.5	3	4.5	6	9	12	15	18	21	24
50.5-55	49-54	47.5-53	46-52.5	41.5-52	38-51	36.5-48.5	35.5-46.5	33-44.5	30-43

Кол-во мартенсита, %	Крит.диам. в воде, мм	Крит.диам. в масле, мм	Крит. твердость, HRCэ
50	60-91	34-60	37-42
90	40-68	18-40	43-48

Расшифровка

• Цифра 30 указывает среднее содержание углерода в сотых долях %, т.е. содержание углерода в стали около 0,3%;
• Буква Х — указывает на присутствие в стали хрома, отсутствие после буквы цифры означает, что содержание хрома не превышает 1,5%;
• Буква Г — указывает на присутствие в стали марганца, отсутствие после буквы цифры означает, что содержание марганца не превышает 1,5%;
• Буква С — указывает на присутствие в стали кремния, отсутствие после буквы цифры означает, что содержание кремния не превышает 1,5%;
• Буква А в конце маркировки стали означает, что сталь является высококачественной.

Сталь марки 30ХГСА

Состав и свойства стали марки 30ХГСА и среднелегированных сталей: среднелегированные стали комплексно легируют кремнием, марганцем, хромом, молибденом, никелем, ванадием, вольфрамом в различных сочетаниях и количествах при суммарном их содержании 2,5-10%. В сварных конструкциях используют среднелегированные конструкционные и теплоустойчивые стали, поставляемые по ГОСТ 4543-71 и специальным техническим условиям.

Среднелегированные конструкционные стали (30ХГСА, 30ХГСНА) содержат повышенное количество углерода (до 0,35 — 0,5%) и легированы обычно такими элементами, как кремний, марганец, хром в количестве до 1,2%, часто в сочетании с никелем (1,5-3%). Для теплоустойчивых сталей (20ХНМФ, 25ХЗНМФ и др.) характерно более низкое содержание углерода (как правило, до 0,28%) и обязательное легирование повышенными количествами хрома (до 2-5%) для обеспечения жаропрочности. Дополнительно такие стали обычно легируют молибденом, а также ванадием или вольфрамом и ниобием.

Высокие прочностные свойства среднелегированных сталей (σ_в=600-2000 МН/м 2 ) достигаются за счет повышенных содержаний углерода и легирующих элементов, увеличивающих прокаливаемость стали и прочность феррита, а также применения термообработки — нормализации или закалки с последующим низким или высоким отпуском. Большинство среднелегированных сталей для сварных конструкций относится к перлитному классу. Применяют и высокопрочные стали с временным сопротивлением до 1700 МН/м 2 (170 кгс/мм 2 ), подвергаемые закалке на мартенсит с последующим низким отпуском при 423-573 К (150-300° С), например . Высокая прочность среднелегированных сталей сочетается с повышенными специальными свойствами при достаточном уровне пластичности и стойкости против хрупкого разрушения. Это сочетание свойств среднелегированных конструкционных и теплоустойчивых сталей обусловливает применение их в конструкциях особо ответственного назначения, работающих в тяжелых условиях в энергомашиностроении, тяжелом и химическом машиностроении, самолетостроении, судостроении и других отраслях промышленности.

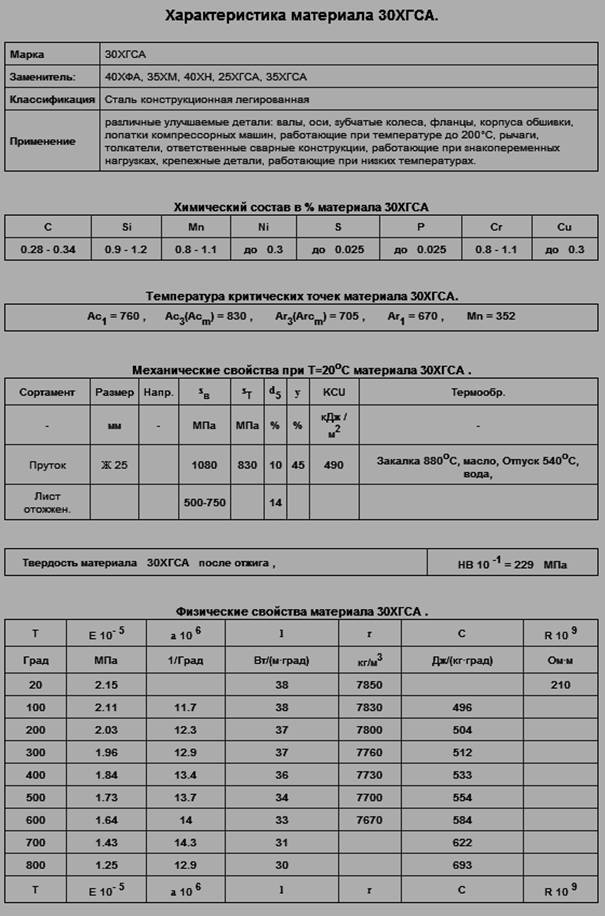

30ХГСА

Общие сведения

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 259071, ГОСТ 2591-71, ГОСТ 2879-69, ГОСТ 10702-78. Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 1051-73. Шлифованный пруток и серебрянка ГОСТ 14955-77. Лист толстый ГОСТ 11269-76. Лист тонкий ГОСТ 11268-76. Полоса ГОСТ 103-76. Поковки и кованые заготовки ГОСТ 1133-71, ГОСТ 8479-70. Трубы ГОСТ 8731-87, ГОСТ 8732-78, ГОСТ 8733-87, ГОСТ 8734-75, ГОСТ 21729-76, ГОСТ 13663-68, ГОСТ 9567-75.

Назначение

Различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

Химический состав

Химический элемент	%
Кремний (Si)	0.90-1.20
Медь (Cu), не более	0.30
Марганец (Mn)	0.80-1.10
Никель (Ni), не более	0.30
Фосфор (P), не более	0.025
Хром (Cr)	0.80-1.10
Сера (S), не более	0.025

Механические свойства

Термообработка, состояние поставки	Сечение, мм	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2	HB	HRC э
Пруток. Закалка 880 °С, масло Отпуск 540 °С, вода или масло.
25	830	1080	10	45	49
Поковки. Закалка. Отпуск.
КП 490	<100	490	655	16	45	59	212-248
КП 490	100-300	490	655	13	40	54	212-248
КП 540	<100	540	685	15	45	59	223-262
КП 590	<100	590	735	14	45	59	235-277
КП 590	100-300	590	735	13	40	49	235-277
КП 640	<100	640	785	13	42	59	248-293
КП 675	<100	675	835	13	42	59	262-311
Закалка 860-880 °С, масло. Отпуск 200-250 °С, воздух.
30	1270	1470	7	40	43-51
Закалка 860-880 °С, масло. Отпуск 540-560 °С, вода или масло.
60	690	880	9	45	59	225

Механические свойства при повышенных температурах

t испытания, °C	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2
Пруток. Закалка 880 °С, масло. Отпуск 560 °С.
300	820	980	11	50	127
400	780	900	16	69	98
500	640	690	21	84	78
550	490	540	27	84	64
Образец диаметром 5 мм, длиной 25 мм, прокатанный. Скорость деформирования 2 мм/мин. Скорость деформации 0,0013 1/с
700	175	59	51
800	85	62	75
900	53	84	90
1000	37	71	90
1100	21	59	90
1200	10	85	90

Механические свойства в зависимости от температуры отпуска

t отпуска, °С	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2	HB
Диаметр 20-70 мм, закалка 880 °С, масло. После отпуска охлаждение в воде.
200	1570	1700	11	44	88	487
300	1520	1630	11	54	69	470
400	1320	1420	12	56	49	412
500	1140	1220	15	56	78	362
600	940	1040	19	62	137	300

Механические свойства в зависимости от сечения

Сечение, мм	s 0,2 , МПа	s B , МПа	d 5 , %	y , %	KCU, Дж/м 2
Закалка 880 °С, масло. Отпуск 600 °С, вода.
30	880	1000	12	50	69
50	760	880	12	50	69
80	740	860	14	50	78
120	670	820	14	50	78
160	590	740	14	50	78
200	530	720	14	45	59
240	490	710	14	45	59

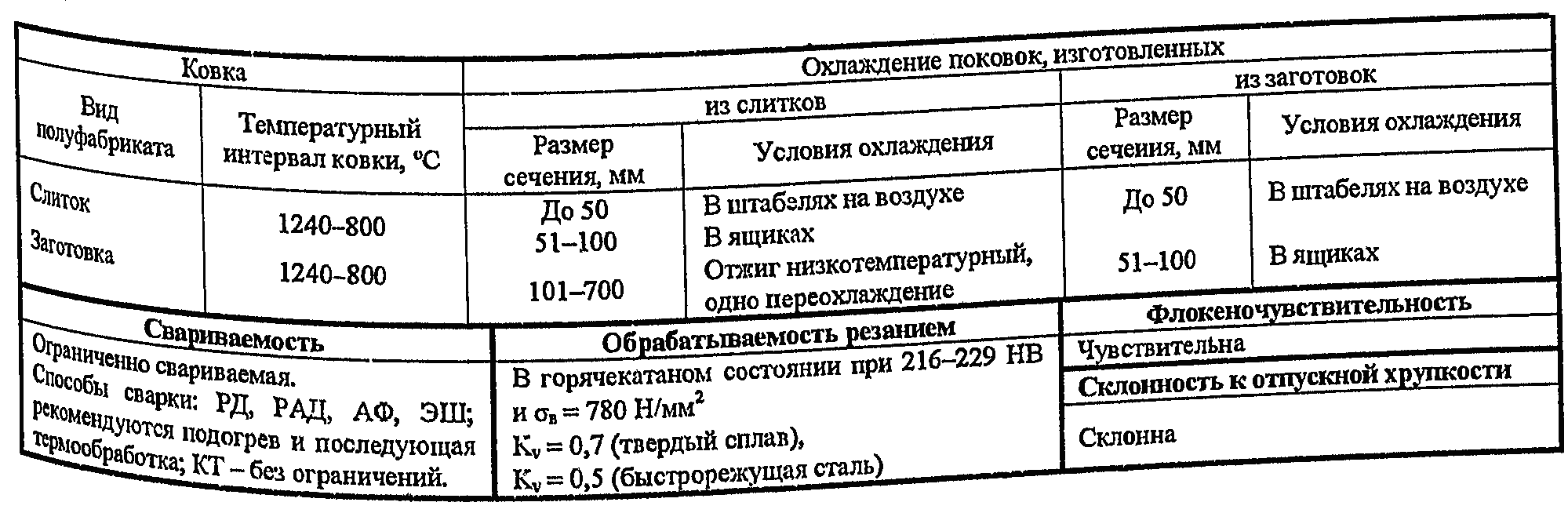

Технологические свойства

Температура ковки

Начала 1240, конца 800. Сечения до 50 мм охлаждаются в штабелях на воздухе, 51-100 мм — в ящиках.

Свариваемость

ограниченно свариваемая. Способы сварки: РДС, АДС под флюсом и газовой защитой, АрДС, ЭШС. Рекомендуется подогрев и последующая термообработка, КТС без ограничений.

Обрабатываемость резанием

В горячекатаном состоянии при НВ 207-217 и s B = 710 МПа K u тв.спл. = 0.85, K u б.ст. = 0.75.

Склонность к отпускной способности

склонна

Флокеночувствительность

чувствительна

Температура критических точек

Критическая точка	°С
Ac1	760
Ac3	830
Ar3	705
Ar1	670
Mn	352

Ударная вязкость

Состояние поставки, термообработка	+20	-20	-40	-60	-80
Закалка 880 С, масло. Отпуск 580-600 С. бв = 1000 МПа.	69	55	41	35	23

Предел выносливости

s -1 , МПа	t -1 , МПа	n	s B , МПа	Термообработка, состояние стали
490	1666	1Е+7	1670
372	882	1Е+7	880
470	1Е+6	1080
696	Закалка 870 С. Отпуск 200 С
637	Закалка 870 С. Отпуск 400 С

Прокаливаемость

Расстояние от торца, мм / HRC э
1.5	3	4.5	6	9	12	15	18	21	24
50.5-55	49-54	47.5-53	46-52.5	41.5-52	38-51	36-48.5	35.5-46.5	33-44.5	30-43

Кол-во мартенсита, %	Крит.диам. в воде, мм	Крит.диам. в масле, мм	Крит. твердость, HRCэ
50	60-91	34-60	38-43
90	40-68	18-40	43-48

Физические свойства

Температура испытания, °С	20	100	200	300	400	500	600	700	800	900
Модуль нормальной упругости, Е, ГПа	215	211	203	196	184	173	164	143	125
Плотность, pn, кг/см3	7850	7830	7800	7760	7730	7700	7670
Коэффициент теплопроводности Вт/(м ·°С)	38	38	37	37	36	34	33	31	30
Уд. электросопротивление (p, НОм · м)	210
Температура испытания, °С	20- 100	20- 200	20- 300	20- 400	20- 500	20- 600	20- 700	20- 800	20- 900	20- 1000
Коэффициент линейного расширения (a, 10-6 1/°С)	11.7	12.3	12.9	13.4	13.7	14.0	14.3	12.9
Удельная теплоемкость (С, Дж/(кг · °С))	496	504	512	533	554	584	622	693

neva-stal.ru

Сталь марки 30ХГСН2А

В стали марки 30ХГСН2А содержится 0,3% углерода, менее 1,5% марганца и кремния, около 2% никеля. В совокупности численность химических добавок приблизительно 5%, что говорит об отношении стали к категории среднелегированных. В конце маркировки стоит буква «А», что указывает на то, что сталь высококачественная. Свариваемость данной стали плохая (относится к трудносвариваемым изделиям).

Специфика термообработки марки 30ХГСН2А напрямую зависит от вида поставки: для толстых листов применяют закалку и отпуск, а для тонких листов – нормализацию. Нормализация заключается в нагреве сплава с дальнейшим охлаждением. Благодаря этому значительно повышаются механические свойства изделия (вязкость и пластичность). В промышленности марку 30ХГСН2А активно применяют для изготовления фланцев, валиков, шерстней и многих других тяжелонагруженных деталей, работающих под давлением при температурном режиме от -65 до 450оС.

Сталь 40Х

Главная/Характеристики Марок Стали, Металлопроката/Сталь 40Х

Характеристика материала.Сталь 40Х.

Марка	Сталь 40Х
Классификация	Сталь конструкционная легированная.Хромистая
Заменитель	Сталь 45Х ,сталь 38ХА ,сталь 40ХН ,сталь 40ХС ,сталь 40ХФА ,сталь 40ХГТР
Прочие обозначения
Иностранные аналоги	AISI 5135,AISI 5135 H,AISI 5140,AISI 5140 H
Применение	оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.
Видпоставки
Обработка металлов давлением. Поковки:	ГОСТ 8479-70
Сортовой и фасонный прокат	ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 2879-88
Листы и полосы	ГОСТ 82-70, ГОСТ 103-76, ГОСТ 19903-74
Сортовой и фасонный прокат	ГОСТ 1051-73, ГОСТ 4543-71, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 14955-77
Листы и полосы	ГОСТ 1577-93
Трубы стальные и соединительные части к ним	ГОСТ 13663-86

Химический состав в % материала 40Х

С	Si	Mn	Ni	S	P	Cr	Cu
0,36-0,44	0,17-0,37	0,5-0,8	до 0,3	до 0,035	до 0,035	0,8-1,1	до 0,3

Температура критических точек

Критическая точка	°С
Ac1	743
Ac3	815
Ar3	730
Ar1	693
Mn	325

Механические свойства стали 40Х

Термообработка, состояние поставки	Сечение, мм	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Пруток ГОСТ 4543-71
Закалка 860 °С, масло. Отпуск 500 °С, вода или масло	25	780	980	10	45	59
Поковка ГОСТ 8479-70
Нормализация. КП 245	500-800	245	470	15	30	34	143-179
Нормализация. КП 275	300-500	275	530	15	32	29	156-197
Закалка, отпуск. КП 275	500-800	275	530	13	30	29	156-197
Нормализация. КП 315	<100	315	570	17	38	39	167-207
100-300	315	570	14	35	34	167-207
Закалка, отпуск. КП 315	300-500	315	570	12	30	29	167-207
500-800	315	570	11	30	29	167-207
Нормализация. КП 345	<100	345	590	18	45	59	174-217
100-300	345	590	17	40	54	174-217
Закалка, отпуск. КП 345	300-500	345	590	14	38	49	174-217
Закалка, отпуск. КП 395	<100	395	615	17	45	59	187-229
100-300	395	615	15	40	54	187-229
300-500	395	615	13	35	49	187-229
Закалка, отпуск. КП 440	<100	440	635	16	45	59	197-235
100-300	440	635	14	40	54	197-235
Закалка, отпуск. КП 490	<100	490	655	16	45	59	212-248
100-300	490	655	13	40	54	212-248

Механические свойства при повышенных температурах

t испытания, °C	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2
Закалка 830 °С, масло. Отпуск 550 °С
200	700	880	15	42	118
300	680	870	17	58
400	610	690	18	68	98
500	430	490	21	80	78
Образец диаметром 10 мм, длиной 50 мм кованый и отожженный. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с.
700	140	175	33	78
800	54	98	59	98
900	41	69	65	100
1000	24	43	68	100
1100	11	26	68	100
1200	11	24	70	100

Механические свойства в зависимости от температуры отпуска

t испытания, °C	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Закалка 850 °С, вода
200	1560	1760	8	35	29	552
300	1390	1610	8	35	20	498
400	1180	1320	9	40	49	417
500	910	1150	11	49	69	326
600	720	860	14	60	147	265

Механические свойства в зависимости от сечения

t испытания, °C	σ0,2 ,МПа	σв,МПа	δ5, %	ψ, %	KCU, Дж/м2	HB
Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.
101-200	490	655	15	45	59	212-248
201-300	440	635	14	40	54	197-235
301-500	345	590	14	38	49	174-217

Технологические свойства

Температура ковки	Начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.
Свариваемость	трудносвариваемая. Способы сварки: РДС, ЭШС. Необходимы подогрев и последующая термообработка. КТС — необходима последующая термообработка.
Обрабатываемость резанием	В горячекатаном состоянии при НВ 163-168, σв = 610 МПа Kν тв.спл. = 0.20, Kν б.ст. = 0.95.
Склонность к отпускной способности	склонна
Флокеночувствительность	чувствительна

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка	+20	-25	-40	-70
Закалка 850 С, масло. Отпуск 650 С.	160	148	107	85
Закалка 850 С, масло. Отпуск 580 С.	91	82	54

Предел выносливости

σ-1, МПа	τ-1, МПа	n	σB, МПа	σ0,2, МПа	Термообработка, состояние стали
363	1Е+6	690
470	1Е+6	940
509	960	870
333	240	5Е+6	690
372	Закалка 860 С, масло, отпуск 550 С.

Механические свойства проката сталь 30

ГОСТ	Состояние поковки	Сечение, мм	σ0,2 (МПа)	σв(МПа)	δ5 (δ4 ) (%)	ψ %	НВ, не более
не менее
1050-88	Сталь горячекатаная, кованая, калиброванная и серебрянка 2-й категории после нормализации	25	290	490	21	50	—
Сталь калиброванная 5-й категории:
после нагартовки
после отжига или высокого отпуска	—	—	560	7	35	—
Сталь калиброванная и калиброванная со специальной отделкой:	—	—	440	17	45	—
10702-78	после отжига или отпуска
после сфероидизирующего отжига	—	—	До 570	—	45	179
нагартованная без термообработки	—	—	До 520	—	45	179
Листы отожженные или высокоотпущенные	—	—	560	7	40	229
1577-93	Полосы нормализованные или горячекатаные	80	—	430	24	—	—
1577-93	Лист горячекатаный	июн.25	295	490	21	50	—
16523-70 (Образцы поперечные)	До 2	—	440-590	-19	—	—
Лист холоднокатаный	2-3,9	—	440-590 440-590	-20	—	—
До 2	—	440-590	-20	—	—
4041-71(Образцы поперечные)	Лист термообработанный 1-2-й категории	2-3,9	—	430-590	-21	—	—
2284-79	Лента холоднокатаная:	апр.14	—	24	—	149
отожженная	400-650
нагартованная класс прочности Н1	0,1-4	—	650-850	(16)	—	—
10234-77	Лента отожженная плющенная	0,1-4	—	До 600	—	—	—
0,1-4	—	15	—	—

Сталь 30ХГСА: расшифровка, характеристики, применение и особенности

Сталь 30ХГСА разрабатывалась учеными Советского Союза для применения в отрасли авиационной промышленности. Системы управления, включая педали и другие механизмы самолетов, изготавливаемых после 50-х годов прошлого века, были сделаны исключительно из указанного сплава. Сталь 30ХГСА характеристики имела хорошие, что позволило существенно расширить область ее применения. Массово начали применять данный состав в машиностроении и при производстве станков.

• 30ХГСА расшифровка марки
• Сталь 30ХГСА: характеристики
• Применение

30ХГСА — сталь, относящаяся к легированным. Ее состав попадает под регламент ГОСТа 4543−71, из которого следует, что каждая из букв и цифр определяет количество элементов, входящих в сплав:

• 30 — значение содержания углерода (до 0,34%). Он способствует повышению твердости и прочности, но скажется на пластичности и свариваемости.
• Х — хром (около 1%). Для повышения закаливаемости, коррозионной стойкости и жаропрочности сплавов. Наблюдается положительная динамика относительно сопротивления абразивному износу.
• Г — марганец (не более 1,1%). Для удаления вредных серовых и кислородных примесей. Минимизация появления сколов и трещин в процессе работы. Поверхности становятся более качественными. Металл обретает пластичность, его легко сваривать.
• С — кремний. Это сильный раскислитель, наряду с марганцем. Увеличивает пластичность, не влияя при этом на показатель прочности. Материал становится восприимчивым к действию высоких температур.
• А — расшифровка улучшения. Значит, сталь закалили, применяя метод высокого отпуска. особенность закалки состоит в том, что металл быстро нагревают, пока температура не достигнет 870 градусов Цельсия, а потом резко охлаждают в обычной воде либо масляном растворе. Таким путем достигают значительного преобразования внутренней структуры, что повышает механические характеристики полученного сплава примерно в 2,9 раза. Закалочное напряжение снимает высокий отпуск: нагрев до 560 градусов. Вместе со снятием напряжения происходит увеличение такого свойства, как упругость.
• Сера и фосфор (до 0,25%). Элементы из категории «вредные примеси». Их молекулы значительно больше от всех вышеперечисленных компонентов. При прохождении в кристаллическую сетку, они уменьшат устойчивость стали, что приведет к снижению устойчивости всего сплава.
• В состав 30ХГСА входят медь и никель в незначительных количествах, которые не способны оказывать влияние на качественные характеристики стали.

Данное обозначение является отечественным. Есть несколько зарубежных аналогов:

• Польская 30HGSA;
• Чешская 14331;
• Болгарская 30ChGSA.

Сталь 30ХГСА: характеристики

Имеет характерный зеленый оттенок с плотностью 7850 кг/м3 и температурой плавления 1500 градусов Цельсия. Теплопроводность полностью зависит от температурных значений. Указанную марку от обычных сталей конструктивного назначения выделяет высокое значение прочности и устойчивость к ударной нагрузке. Такая сталь может разрушиться полностью при нагрузках, равных 980 МПа.

Высокие пластические свойства, речь идет об относительном удлинении (11%) и сужении (50%). Устойчивость и переменным нагрузкам. Показатель твердости — 50 единиц за шкалой Роквелла.

Механические характеристики остаются неизменными при постоянном воздействии температуры, не превышающей 400 градусов.

Сталь 30ХГСА неустойчива к коррозии. Длительный контакт с водой приведет к образованию ржавчины на поверхности сплава.

Для предотвращения коррозии используются специальные гальванические покрытия с хромом и цинком. Наносят их посредством метода электролиза.

Высокий уровень пластичности позволяет проводить дальнейшую обработку методами штамповки и ковки. Отличная упругость делает возможным резание. Имеется в виду проведение зенкерования, фрезерования и прочих работ. Чтобы поднять производительность, следует провести предварительный отжиг.

Данная марка отнесена ко второй группе свариваемости. Особенность проведения сварочных работ в том, что сталь 30 ХГСА обязательно прогревают до 250 градусов для сокращения вероятности образования трещин.

Применение

Вышеперечисленные характеристики дают возможность применять сплав в разных промышленных отраслях:

• В строительстве из него делают крепежи, на которые воздействуют знакопеременные изгибы.
• Даже современные авиастроители используют сплав как материал для изготовления расходных элементов: фланцов, валов и прочих.
• В машиностроительном деле производятся высококачественные изделия, работающие при постоянных переменных нагрузках.

Стоимость зависит от качества и габаритов лома, а также от планируемых объемов поставки.

Применение стали 40 хн

Высокая прочность и коррозионная стойкость предопределяют основную область применения материала марки 40хн – это производство деталей и элементов, эксплуатирующихся в условиях вибраций и повышенных динамических нагрузок. Такими деталями являются валы, оси, шатуны, муфты, ниппели (применяемые, в том числе и в нефтепроводах). Кроме того, сталь 40хн идет на изготовление болтов, зубчатых колес, шпинделей, валков прокатных станков и штоков гидроцилиндров. Другими словами, такой сплав идеален для изготовления деталей, от материала которых требуется повышенная прочность и вязкость. Отметим, что оптимальные эксплуатационные характеристики сплава 40хн достигаются при толщине металла в изделии не более 120 мм.

Сталь 30ХГСА

Профиль	Размер (мм)	НТД
Круг	ТУ 14-1-950-86, ГОСТ 2590-2006
Круг калиброванный	ТУ 14-1-950-86, ГОСТ 7417-75

Характеристики стали 30ХГСА

Технические и эксплуатационные характеристики деталей, а также химический состав материала представлены в специальном нормативном документе. Они регламентируются предписаниями ГОСТа 4543–71.

В составе сплава 8 элементов, основные из них: хром, марганец и кремний. Второстепенные:

• Углерод
• Никель
• Медь
• Сера
• Фосфор

Точное процентное соотношение всех составляющих представлено в таблице ниже и на диаграмме.

Расшифровка стали 30ХГСА

• 30 – количественная доля содержания углерода 0,28-0,34%. Углерод повышает твердость и прочность в сталях, но снижает пластичность и свариваемость;
• Х – это марганец, удаляет вредные примеси кислорода и серы. Снижает риск образования окалин и трещин во время термообработки;
• Г – обозначает кремний, повышает пластичность, не снижая при этом прочность;
• С – обозначает кремний, повышает пластичность, не снижая при этом прочность. Увеличивает восприимчивость стали к термической обработке;
• А – обозначает , что сталь прошла закалку с высоким отпуском.

Преимущества стали 30ХГСА

• Высокая пластичность стали позволяет применять для ее обработки
• Повышенное значение прочности и устойчивости к ударным нагрузкам
• Упругие свойства стали также способствуют резанию: фрезерование, зенкерование
• Устойчива при работе в условиях переменных нагрузок
• Сталь сохраняет свои механические характеристики при температуре вплоть до 450 С

Применение стали 30ХГСА

• анкерные болты, гайки, шпильки
• в авиастроении для изготовления расходных деталей самолетов: фланцы, валы и прочее.
• при производстве высокоответственных изделий, работающих в условиях переменных нагрузок: зубчатые передачи, шпиндели, валы, толкатели
• валов и осей,
• лопаток компрессорных машин, эксплуатируемых при температуре до +200°С,
• зубчатых колес,
• корпусов обшивки,
• рычагов и толкателей,
• сварных конструкций, работающих при знакопеременных нагрузках,
• фланцев,
• крепежных элементов, которые функционируют при низких температ

Свойства стали 30ХГСА

Термическая обработка таких веществ производится в два основных этапа. В первую очередь, деталь из подобного сплава закаливается в масле при температуре +880oC. Затем она отпускается в воде при показании термометра 540oC выше 0oC.

Начальная температура ковки материала +1240oC, конечная +800oC. Изделия с сечением до 50 мм охлаждаются на воздухе, свыше 51 мм проходят процедуру охлаждения в специальных ящиках.

Ac1 = 760o Твердость стали 30ХГСА по Бринеллю достигает 10 -1 = 229 МПа. Предел прочности наступают при температурах:

• Ac3(Acm) = 830o
• Ar3(Arcm) = 705o
• Ar1 = 670o
• Mn = 352o

Материал относится к ограниченно свариваемым. Для него доступны следующие способы сварки:

• ручная дуговая (РДС),
• аргонно-дуговая под флюсом и с газовой защитой (АДС),
• аргонно-дуговая сварка вольфрамовым электродом в среде защитных газов (АрДС),
• электрошлаковая (ЭШС),
• контактно-точечная (КТС).

При этом рекомендуется предварительный подогрев и последующая термическая обработка. Подобных ограничений не существует только при контактно-точечной сварке.

Обрабатываемость материала резанием доступна в горячекатаном состоянии, при твердости сплава по Бринеллю от 207 до 217 единиц.

Сталь 30ХГСА не имеет склонности к отпускной хрупкости, однако при этом она является флокеночувствительным материалом.

Как и у любых среднелегированные сталей, к основному составу марки 30ХГСА добавляются примеси хрома, марганца, кремния, молибдена, никеля, вольфрама, углерода или ванадия. Пропорции этих элементов могут быть различные, однако их суммарное содержание не превышает 10%.

При помощи добавления или удаления из состава различных легирующих веществ стали придают те или иные свойства. Например, для повышения теплоустойчивости в составе стали уменьшают присутствие углерода, но при этом обязательно легируют повышенным количеством хрома.

Высокопрочные сплавы получают за счет термической обработки, повышения содержания углерода в составе и других легирующих элементов, которые улучшают прочность феррита и увеличивают прокаливаемость материала.

Легированная сталь 30ХГСА

Легирование сталей проводится для того, чтобы повысить их эксплуатационные качества. Примером можно назвать сталь 30ХГСА, свойства которой существенно выше, если сравнивать с обычными углеродистыми металлами.

Особенности во многом зависят от концентрации легирующих элементов и их типа. Рассматриваемая марка получила распространение по причине высокой коррозионной стойкости, которая достигается за счет включения в состав большого количества хрома.

Рассмотрим особенности этого сплава подробнее.

Сталь 30хгса

30ХГСА: расшифровка марки

Маркировка легированных сталей проводится при применении определенных стандартов, которые позволяют быстро определить химический состав. Легированная сталь 30ХГСА, расшифровка которой указывает только на концентрацию основных элементов, обладает следующим составом:

1. Все металлы конструкционной группы характеризуются тем, что в составе есть определенное количество углерода. В рассматриваемом случае показатель составляет 0,28-0,34%.
2. Хром в этом случае является основным легирующим элементом. Слишком высокая концентрация этого химического элемента приводит к повышению коррозионной стойкости. Сталь 30ХГСА (ГОСТ 4543-71 применяется в качестве стандарта при маркировке) имеет концентрацию хрома около 1%.
3. При легировании также применяются кремний и марганец. Эти элементы повышают основные эксплуатационные характеристики. Отсутствие цифр указывает на то, что этих элементов в составе не более 1%.

Труба бесшовная 30ХГСА

Сталь 30ХГСА, расшифровка которой не указывает на концентрацию вредных примесей, относится к классу среднелегированных сталей. Стоит учитывать, что зарубежные производители применяют иные стандарты при маркировке.

Скачать ГОСТ 4543-71

Химический состав

Во многом именно химический состав металла определяет его эксплуатационные характеристики. Марка стали 30ХГСА представлена сочетанием следующих элементов:

1. Углерод (около 0,3%).
2. Кремний и марганец, хром (около 1%).
3. Никель и медь (не более 0,3%).

В состав включается фосфор и сера не менее 0,025%. Их концентрация строго контролируется по причине того, что высокая концентрация приводит к ухудшению основных качеств. Стоит учитывать, что аналог будет обладать схожим химическим составом.

Физические свойства

Ст 30ХГСА, характеристики которой свойственны многим среднелегированным сталям, получила широкое применение. Расширенную область применения можно связать с следующими качествами:

1. При проведении инженерных расчетов учитывается плотность стали 30ХГСА, которая составляет 7850 кг/м3. Стоит учитывать, что подобный показатель может варьировать с большом диапазоне в зависимости от температуры окружающей среды.
2. Температура плавления составляет 1500 градусов Цельсия. Этот показатель определяет сложности, которые возникают при литье, а также высокую устойчивость к воздействию температуры.
3. Высокая прочность и устойчивость к ударной нагрузке также определяют широкое распространение стали. Структура разрушается только при воздействии ударной нагрузки 980 МПа.

Физические свойства 30хгса

Физические свойства учитываются при выборе наиболее подходящего сплава для изготовления деталей с учетом того, в каких именно условиях они будут эксплуатироваться.
