Стационарная циркулярка своими руками

Конструкция циркулярной пилы

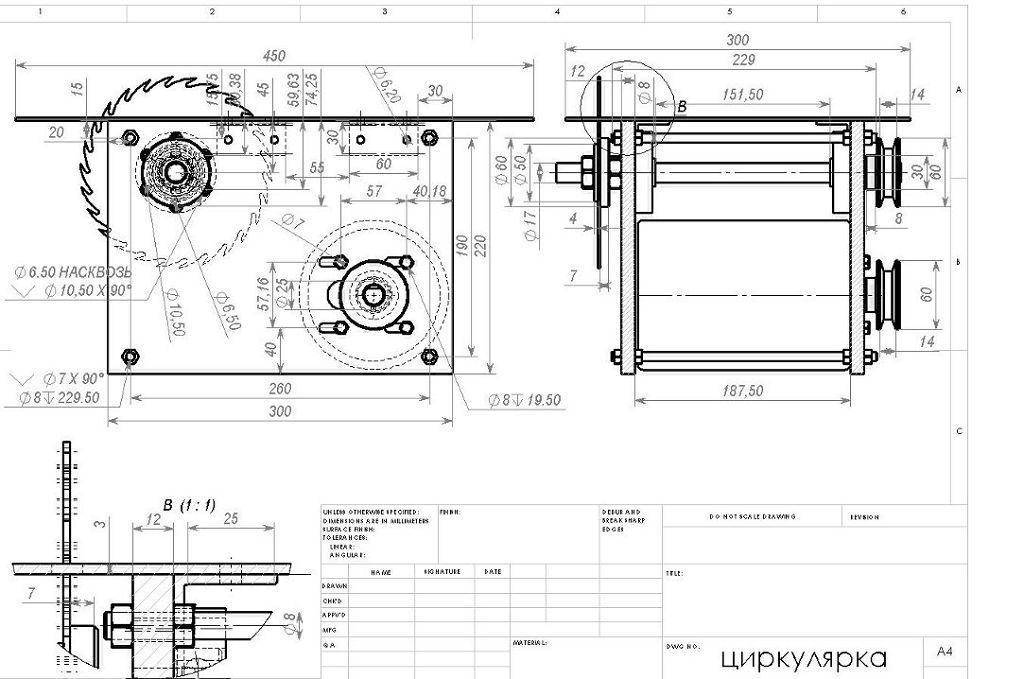

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

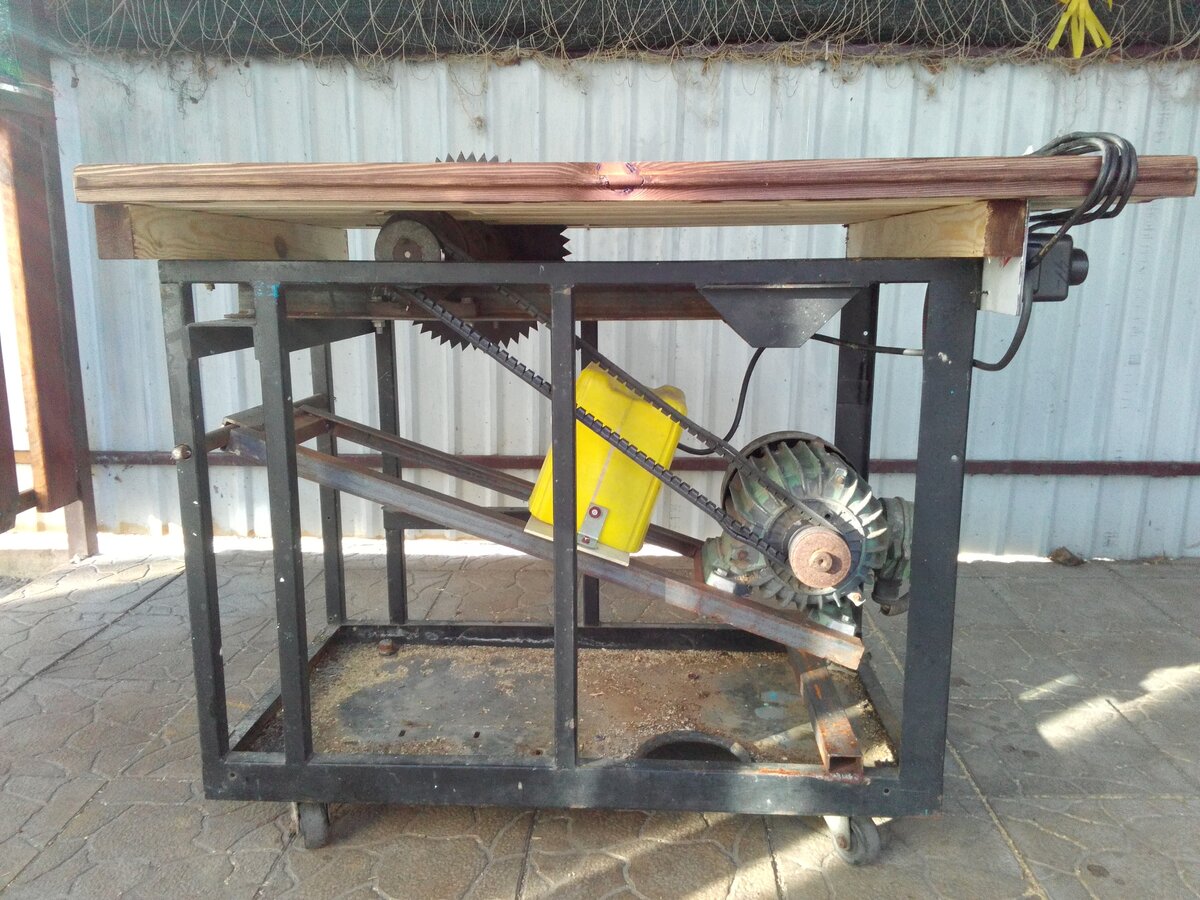

Циркулярная пила из двигателя стиральной машины

При наличии в хозяйстве старой стиральной машины, исчерпавшей свой рабочий ресурс, можно воспользоваться ее деталями. Двигатель от стиралки может дать жизнь новому инструменту.

Если имеется выбор, то двигатель нужно брать с высоким уровнем мощности. Если же выбора нет, тогда за основу берут тот двигатель, который имеется в наличии.

Изначально нужно подготовить мотор для будущей циркулярки. При помощи омметра определяется катушка с наибольшим сопротивлением. Проверке подлежат:

• подсоединения на выходах щетки и коллектора;
• провода датчика скорости.

Далее необходимо соединить каждый из двух выходов коллектора с двумя контактами катушки. После соединения делается пробный запуск, устройство подключается к электросети.

Если поменять контакты местами, вращательные движения будут совершаться в обратном направлении.

Можно повысить функциональность самодельной циркулярной пилы, если оснастить ее приспособлением, обеспечивающим снижение или увеличение скорости вращения диска.

Для этого можно взять за основу гашетку от ручного электроприбора или диммер. Их подключают в такой последовательности:

После того как мотор полностью подготовлен, можно переходить к дальнейшему сооружению циркулярного станка.

качестве станины лучше взять сварной металлический каркас, в нижней части которого закрепляют мотор. На следующем этапе предстоит изготовление модуля движения.

Режущий инструмент (диск с зубьями) приходит во вращательное движение через ремень привода, который зафиксирован на запрессованном меньшем шкиве

На шкиве важно сделать насечки, которые будут препятствовать скольжению поликлинового ремня

Для предупреждения соскальзывания петли привода на краю большего шкива специально наваривают небольшой выступ

Перед запуском циркулярки важно проверить надежность крепления диска и самого двигателя. Если в процессе работы диск соскочит, он может нанести серьезную травму, представляющую в отдельных случаях даже смертельную опасность

Техника безопасности при работе

Вследствие наличия вращающегося пильного диска и электромотора самодельный станок для распила дерева является инструментом повышенной опасности. Поэтому при работе на нем следует выполнять следующие правила техники безопасности:

• работать необходимо в защитных очках, перчатках и спецодежде;
• перед началом работ проверить пильный диск на наличие видимых повреждений и дефектов. При их наличии необходимо обязательно заменить диск;
• осмотреть распиливаемые заготовки. В них не должны находиться гвозди, шурупы и другие материалы, которые могут повредить или деформировать пильный диск;
• при работе с заготовками лучше всего пользоваться специальными толкателями, чтобы обезопасить себя от возможного травмирования;
• так как в процессе работы образуется большое количество мелкофракционных опилок, работать необходимо в хорошо проветриваемом помещении и при достаточном освещении;
• для замены пильного диска необходимо выключить инструмент и дождаться полной остановки лезвия. Остановка руками не допускается.

Станок для распила древесины является необходимым инструментом в обиходе каждого хозяина. Для нечастого использования в быту нет необходимости покупать дорогостоящие заводские агрегаты. При наличии желания и небольшого количества свободного времени его можно изготовить самостоятельно.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

• привод от ручной дисковой пилы;
• станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

• деревянные бруски;
• лист OSB или фанеры;
• крепежные метизы;
• дрель с набором сверл;
• ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Что нужно для изготовления?

Для создания станка в домашних условиях необходимо не так много, как может показаться на первый взгляд: всего-навсего пила и стол для ее закрепления. Это самые основные компоненты, которые в дальнейшем будут выполнять свою роль. Но также можно и добавить некоторые элементы, и это целиком и полностью зависит от пожеланий хозяина, создающего, к примеру, станок циркулярный с рубанком самостоятельно.

В простом варианте пилу необходимо прикрепить к поверхности стола. Причем угол по отношению к поверхности каждый мастер выбирает сам. От этого будет зависеть удобство работы и качество всех последующих изделий, выполненных с помощью станка. Для того чтобы такой элемент прослужил длительное время, необходимо изготовить правильное крепление.

Какие есть варианты изготовления

Существует несколько способов, позволяющих сделать циркулярную пилу в домашних условиях. Среди наиболее популярных методов стоит выделить:

• установку ручной циркулярки на станок, изготовленный из бруса;
• применение болгарки со стальным диском для выполнения функции привода;
• установку двигателя старой стиральной машинки на деревянную поверхность.

Если мастер планирует использовать самоделку для распускания досок значительной толщины, необходимо оборудовать станок двигателем повышенной мощности. Только такой прибор сможет справиться с задачами достаточно быстро и не задержит мастера.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

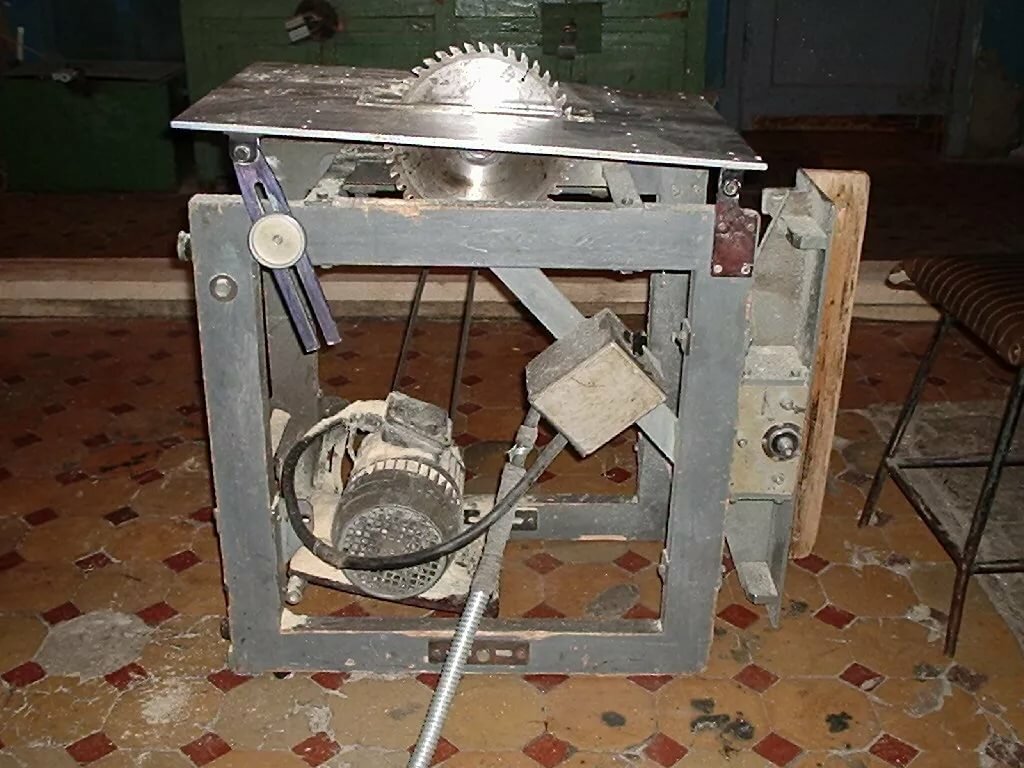

Полноценная стационарная циркулярка

Сделать циркулярки подобного типа можно лишь в случае, если иметь схему конструкции. Разница между стационарной и настольной циркуляркой состоит в высоте станины. Схема конструкции подобного типа изображена на рис. 1.

Первый элемент, который следует изготовить, стол. Он покрывается жестяным или оцинкованным листом. Дерево будет тереться о дерево или пластик, в результате чего появится небольшая лунка. В таком случае произвести качественный пропил не удастся. Поперечные соединения стола делаются из металлического уголка 70-80 мм.

Рабочий элемент не должен выступать над основанием стола более чем на 1/3 диаметра – в противном случае пила будет опасной. Следовательно, если понадобится распилить брус 100 мм, то диаметр диска должен быть 350 мм или более. Для привода подобного диска необходим мотор мощностью 1 кВт или более.

Понадобится первым делом сопоставить мощность приобретенного двигателя с личными потребностями. Для заготовок 150 мм и более изготовить циркулярку самому достаточно сложно.

Качественный регулируемый упор можно изготовить из куска уголка 70-80 мм, длина его должна быть на 350-400 мм больше длины стола. Одну из полок понадобится обрезать с двух сторон, чтобы остаток был равен длине стола. Задние части нужно изогнуть вниз. В нижних полках понадобится просверлить отверстия под резьбу крепежных элементов. После этого нужно будет надеть на стол упор и закрепить его в необходимом положении болтами. Упор выставляется по шаблону, который прокладывается между ним и диском инструмента.

Самым ответственным узлом является вал. Рекомендуется использовать готовый элемент с местом для посадки диска. Его можно приобрести на строительном рынке.

Понадобится использовать шариковые подшипники, которые самостоятельно устанавливаются. Цапфы с подшипниками должны быть с крышками, которые смогут защитить от опилок.

Рекомендуется использовать клиноременную передачу. Двигатель подойдет от старой стиральной машинки. Конденсаторы могут быть бумажными или масляно-бумажными. Другие элементы не смогут выдерживать реактивной мощности, которая циркулирует в цепочке.

Сделать циркулярку самому достаточно просто, если знать технологию и иметь в наличии все необходимые элементы.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

1. На шкалу рабочей плиты следует нанести условное обозначение «0».
2. Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала.
3. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма.
4. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

1. Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
2. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
3. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
4. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом. Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

• станины, служащей основанием всего изделия;
• столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
• выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

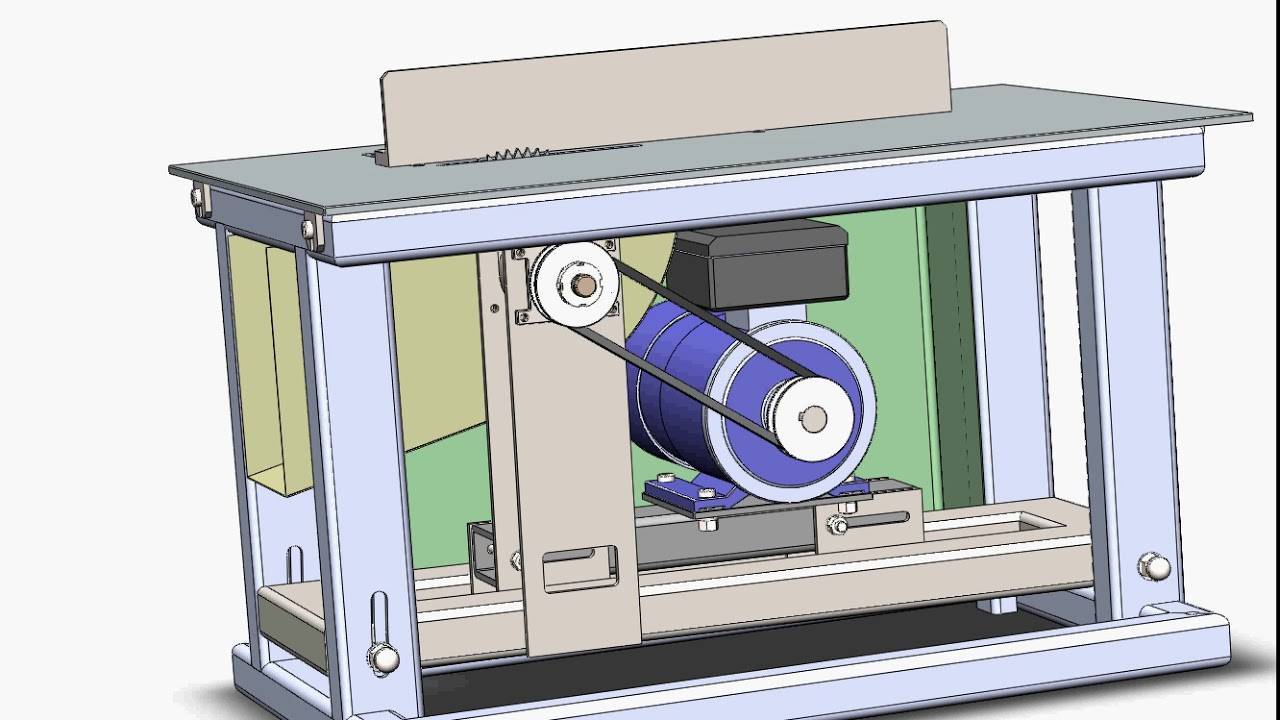

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

• основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
• столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
• комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

• Такое оборудование позволяет делать более качественные и глубокие распилы.
• Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.
