Основные характеристики уголков: ГОСТы и параметры, указанные в них
В нормативной документации, которая регламентирует стальные уголки, можно найти всю полезную информацию о них. Воспользовавшись соответствующим ГОСТом, не составит труда провести расчет материала, необходимый при строительстве каркасных конструкций разной степени сложности. Рассмотрим основные характеристики, которые можно найти в нормативных документах или рассчитать с помощью них.
Для проведения строительных расчетов потребуется вычисление массы уголков. Расчет веса одного погонного метра позволяет определить коэффициент нагрузки, воздействующей на конструкцию. Этот показатель зависит от разновидности изделия и его габаритов. Размер уголков – важный параметр, так как он определяет эксплуатационную принадлежность данных изделий. Длина, ширина, а также толщина стенки – все эти данные учитываются при строительстве
Также необходимо брать во внимание форму изделий
Изменение показателя толщины оказывает влияние на эксплуатационные характеристики уголка
Еще один параметр, на который стоит обратить внимание, – площадь поперечного сечения. Данный показатель способствует определению коэффициента нагрузки
ГОСТ на уголки содержит специальные таблицы, которые упрощают поиск необходимой информации.
Специалисты рекомендуют обратить внимание на радиус закругления металлического изделия. Как правило, данные сведения содержатся в чертежах
Эта величина не является контролируемой, однако она необходима для проведения калибровки деталей.
Все стальные уголки подразделяются по форме полок на две разновидности: равнополочные и неравнополочные. В таблицах, которые соответствуют стандартам, располагается информация о толщине уголков. ГОСТ 8509-93, сортамент которого регламентирует равнополочные изделия, а также документ 8510-93 (содержит информацию о неравнополочных уголках) можно без труда найти в интернете.
Стоит отметить, что изменение показателя толщины оказывает влияние на эксплуатационные характеристики деталей. В данном случае прослеживается определенная закономерность. Чем выше толщина полок, тем прочнее сами уголки, а значит, выше их резистентность к нагрузкам.
Воспользовавшись соответствующим ГОСТом, не составит труда провести расчет материала, необходимый при строительстве каркасных конструкций
Вычисление веса 1 метра уголка 63х63х5 мм: рекомендации
Равнополочные стальные изделия, имеющие такие габариты, применяются для монтажа разнообразных инженерных и строительных элементов. Стоит отметить, что длина подобных деталей по ГОСТу варьирует в пределах от 4 до 12 м. Для расчета теоретической массы изделия проще всего воспользоваться таблицей.
Вес изделия 63х63х5 мм за 1 м равен 4,81 кг, благодаря этим данным можно легко посчитать массу партии.
Вес уголка 63х63х5 (за метр) составляет 4,81 кг. Зная эту цифру, не составит труда определить массу партии. Уголки такого размера применяются как самостоятельные строительные элементы или в качестве дополнительных усилителей для разных конструкций. Многие используют данные изделия для возведения ограждений на частных участках.
Массу уголка, имеющего подобные размеры, следует знать. Этот показатель позволяет рассчитать транспортные затраты, а также определить количество деталей, необходимых для строительства той или иной конструкции. Как правило, фактический вес изделий такого типа отличается от удельного приблизительно на 5%. Это связано с тем, что в соответствии с ГОСТом допуск по ширине для уголка 63х63х5 мм может достигать 1,5 мм. Вес уголка 63х63х5 мм рассчитывается очень быстро, если использовать специальную документацию.
Продолжение статьи читайте на следующей странице. Для перехода к следующей части статьи используйте цифры постраничной навигации.
Страницы: 1 2
Характеристика равнобоких уголков
В качестве сырья для производства используют сталь с точностью повышенного уровня, легированный металл либо стойкие, жаропрочные соединения.
Преимуществом является доступная цена, а также универсальность качества и широкая сфера применения. Более того, такие изделия устойчивы к коррозийным процессам, не деформируются, не подвергаются воздействию температуры и хорошо свариваются.
- Сварка металлических конструкций
- Особенности холоднокатаного листа – технология производства, особенности, размеры, свойства и маркировка
- Технические особенности горячекатаного листа – классификация, способ изготовления, варианты применения и особенности обработки
Отличным вариантом равнобокие уголки являются для лестницы.
Уголок может быть произведен из цветных металлов, к примеру, это алюминиевые или магниевые изделия. Причем уголки из цветного металла будут прессованными либо гнутыми.
Стальной горячекатаный уголок, применение и назначение
Подразделение на два вида
- неравно-полочные металлические уголки, с различной шириной сторон в сечении и выпускающиеся с более ограниченным разнообразием сортамента;
- равнополочные изделия, у которых ширина сторон по всему периметру сечения одинакова.
Ширина полки, которая служит в наименовании размером, варьируется от 20 до 200 мм, а толщина металла составляет промежуток от 2 до 16 мм.
Деление по способу производства
Равнополочные уголки могут быть получены разными путями:
- горячекатаный метод;
- способ холодного гнутья.
Метод горячего катания заключается в протаскивании заготовки сквозь конфигурацию вращающихся валов, при этом происходит установка формы и заданных размерных параметров. Затем заготовка пропускается через стан проката и получается горячекатаный стальной уголок. Есть допуски, которые регулируются ГОСТ и требуют, чтобы скручивание уголка было не больше 0,4% от его длины, а увеличение или уменьшение длины составляло не более 0,75%.
Такой способ позволяет получить у наружного изгиба уголка полные 90º, без закругления, что очень важно для установки в конструкцию. С внутренней стороны радиус делается сознательно для увеличения прочности проката, так называемым, дополнительным ребром жесткости. Гнутый уголок получают при помощи изгибания холодной пластины на специальных станках
Используются для гнутья соответствующие заготовки, количество разновидностей такого гнутья уменьшено по указаниям ГОСТ, использование этого вида ограничено декоративными функциями или отделкой. У такого уголка жесткость намного меньше и для несущих конструкций он не применяется. Холоднокатаный уголок выпускают из рядовых сталей, изготавливают фиксированной длины 6, 10,12 м
Гнутый уголок получают при помощи изгибания холодной пластины на специальных станках. Используются для гнутья соответствующие заготовки, количество разновидностей такого гнутья уменьшено по указаниям ГОСТ, использование этого вида ограничено декоративными функциями или отделкой. У такого уголка жесткость намного меньше и для несущих конструкций он не применяется. Холоднокатаный уголок выпускают из рядовых сталей, изготавливают фиксированной длины 6, 10,12 м.
По классу точности
- А – изделия высокой точности с предельными требованиями по выдержке размеров;
- В – изделия со средней или обыкновенной точностью и другой степенью градации допусков, описанных в ГОСТ.
По категории уголки делят
- ГОСТ 8509–1993 содержит сведения о равнополочном горячекатаном уголке;
- ГОСТ 8510–1986 описывает категории неравно-полочного горячекатаного уголка;
- ГОСТ 19771–1993 определяет положения о равнополочном гнутом профиле;
- ГОСТ 19772–1993 содержит информацию о неравно-полочном гнутом угловом прокате.
Области применения уголка
Стальной угловой прокат
- в автомобилестроении, вагоностроении, при производстве крупной техники;
- при создании опорного каркаса в производстве мебели;
- для выравнивания оконных и дверных рам, обвязки секций забора из сетки и арматуры;
- в качестве опор при устройстве электротехнических и инженерных коммуникаций;
- в качестве несущего каркаса при возведении монолитных железобетонных конструкций.
Государственные стандарты на уголки
Как ранее было отмечено, при производстве применяется система стандартизации основных показателей. К примеру, ГОСТ 8509-93 (уголки стальные горячекатаные равнополочные) определяет геометрические размеры профиля: радиус закругления, толщины полок и другие показатели. Обозначение различных параметров позволяет проводить точные расчеты при проектировании.
Госстандарт позволяет:
- Контролировать качество выпускаемой продукции. Отклонение от определенных параметров может привести к существенным изменениям эксплуатационных качеств. Именно поэтому все параметры должны контролироваться на момент производства материала.
- Упростить обозначение. Как ранее было отмечено, металлический угол обладает довольно большим количеством геометрических показателей. Для того чтобы не указывать все на проектном чертеже или в маркировке все они должны соответствовать установленным стандартам.
- Быстро найти наиболее подходящий вариант исполнения. Сортамент уголков равнoполочных (ГОСТ 8509-86) включает просто огромное количество различных изделий. Для того чтобы упростить поиск по основным параметрам применяются стандартные методы классификации.
ГОСТ используется для указания более одного десятка параметров. Для определения применяемых обозначений указывается чертеж поперечного сечения.Гнутые равнополочные уголки, как и другие варианты исполнения рассматриваемого материала, имеют собственную таблицу классификации, по которой можно определить основные геометрические размеры и вес.
В заключение отметим, что сегодня приобрести рассматриваемый материал можно практически в любом городе. При этом огромный сортамент позволяет подобрать наиболее подходящее изделие по основным параметрам
На момент приобретения равнополочных уголков следует уделить внимание тому, что на поверхности не должно быть ярко выраженной ржавчины и механических повреждений. Кроме этого, изделие должно выпускать согласно установленным стандартам ГОСТ. Во время погрузки равнополочных уголков должны соблюдаться все установленные нормы, нагрузка равномерно распределяться для исключения вероятности провисания материала и его деформации
Во время погрузки равнополочных уголков должны соблюдаться все установленные нормы, нагрузка равномерно распределяться для исключения вероятности провисания материала и его деформации.
Предисловие
1 РАЗРАБОТАН Украинским научно-исследовательским институтом металловВНЕСЕН Еосстандартом Украины
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации(протокол № 3 от 17 февраля 1993 г.)
За принятие проголосовали:
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.96 № 85 межгосударственный стандарт ТОСТ 8509—93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
4 ВЗАМЕН ТОСТ 8509—86
5 ПЕРЕИЗДАНИЕ
1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.
2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 муголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт —приложениям А и Б.
Рисунок 1
Таблица 1
Окончание таблицы 1
Примечания
- Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см3.
- Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.
Условные обозначения к рисунку 1 и таблице 1:
b — ширина полки;
t — толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полок;
F — площадь поперечного сечения;
I — момент инерции;
x — расстояние от центра тяжести до наружной грани полки;
Ixy — центробежный момент инерции;
i — радиус инерции.
3 По точности прокатки уголки изготавливают:
- А — высокой точности;
- В — обычной точности.
4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.
Таблица 2
5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.
6 По согласованию с потребителем отклонения по толщине полки допускается заменятьпредельными отклонениями по массе в соответствии с таблицей 3.
Таблица 3
7 Отклонение от прямого угла при вершине не должно превышать 357
По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:
- 1.0 мм — для уголков с шириной полки до 50 мм включительно;
- 2.0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;
- 3.0 мм — для уголков с шириной полки свыше 100 до 200 мм.
8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.
По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:
- 0,3 толщины полки — для уголков толщиной до 10 мм включительно;
- 3.0 мм — для уголков толщиной свыше 10 до 16 мм включительно;
- 5.0 мм — для уголков толщиной свыше 16 мм.
9 Уголки изготовляют длиной от 4 до 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 5 % массы партии;
- кратной мерной длины,
- кратной мерной длины с немерной в количестве не более 5 % массы партии; немерной длины;
- ограниченной длины в пределах немерной.
9.1 По согласованию изготовителя с потребителем уголки изготовляют мерной и кратноймерной длины с немерными длинами более 5 % массы партии.
9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.
10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должныпревышать:
- + 30 мм — при длине до 4 м включительно;
- + 50 мм — при длине свыше 4 до 6м включительно;
- + 70 мм — при длине свыше 6 м.
По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.
11 Кривизна уголков не должна превышать 0,4 % длины.
По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2 % длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.
12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии неменее 500 мм от торца штанги.
Виды стального уголка
Металлические уголки могут быть нескольких видов: равнополочными либо неравнополочными. Ширина стенок у первого варианта одинакова, у второго – отличается.
Неравнополочные изделия производятся с габаритами от 3 до 12 м. При необходимости можно заказать уголок с параметром длины около 21 м.
В соответствии со стандартами производства ГОСТ, стальные уголки могут быть горячедеформированными (горячекатанными) или гнутыми.
Различие производится по технологиям производства. Горячекатанный метод подразумевает раскаление заготовки и раскатку прокатным станом, формирование под давлением необходимых параметров. Результатом будет высокопрочный стальной прокат.
Гнутые изделия создаются путём сгиба листового металлопроката, который уже имеет нужную форму, для чего используются специальные станы. Итог – изделие с маленькой массой, для которого характерны максимальная точность и разнообразный сортамент.
Выбирать изделие нужно исходя из сферы применения. При высокой влажности лучшим вариантом будет оцинкованный уголок, который, однако, будет иметь более высокую стоимость.
Способы покрытия уголков цинком: погружение в специальные расплавы либо напыление. Во втором случае слои цинка будут толще.

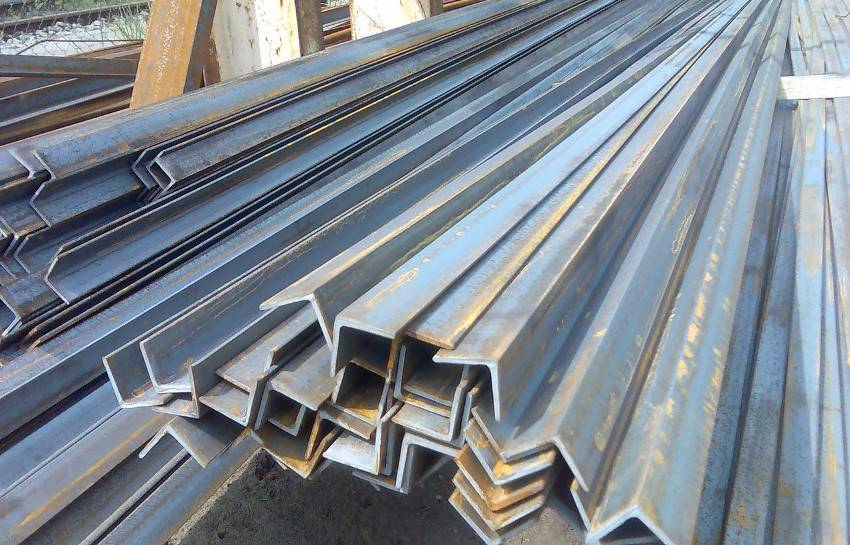

Также можно обратить внимание на фото металлического уголка
Параметры по ГОСТ 19771-93
В соответствии с ГОСТом 19771-93, стальные угловые профили изготавливают трех категорий точности:
- «В» – обычной;
- «Б» – повышенной;
- «А» – высокой.
Процесс формирования профиля гнутого стального уголка
В таблице, в которой представлен весь сортамент гнутых равнополочных уголков, указываются основные параметры таких изделий: масса 1 погонного метра, площадь сечения и др. В таблицах по сортаменту приводятся данные для стальных уголков двух категорий:
- изготовленных из обычной углеродистой стали, полуспокойной и кипящей, а также сплавов, у которых сопротивление на разрыв соответствует показателям до 460 Н/мм2;
- произведенных из обычной спокойной и полуспокойной углеродистой стали и сплавов, сопротивление на разрыв у которых превышает 460 Н/мм2.
В таблицах, в которых приведены параметры равнополочных стальных уголков данных категорий, приняты следующие обозначения:
- S – толщина полки;
- Y0, X0 – расстояния между наружными гранями уголка и его центром тяжести;
- R – радиус закругления профиля;
- b – ширина полки;
- I – момент инерции;
- i – радиус инерции профиля;
- F – площадь сечения профиля;
- n=b-S-R/S – отношение расчетной величины свеса полки к ее толщине.
Обозначения основных геометрических параметров гнутого уголка. Ниже таблица сортамента данного вида проката
Таблица 2: Параметры уголков из кипящей и полуспокойной стали
Таблица 3: Параметры и справочные величины для уголков из спокойной стали
Приведенные в таблицах значения площади сечения профиля стального равнополочного уголка, а также вес одного метра изделия рассчитаны с учетом номинальных табличных размеров (при расчетах не учтены допустимые отклонения, которые при производстве металлопродукции неизбежны). Масса одного погонного метра рассчитана с учетом того, что плотность металла, из которого выполнен уголок, равна 7850 кг/м3.
Ширина полок стальных уголков в зависимости от того, какой точности соответствует их профилирование, может иметь следующие отклонения:
- высокой точности (до номера 2,5): ±0,75 – ±1,5 мм;
- высокой точности (соответствующие нумерации свыше 2,5): ±1 – ±1,75 мм;
- повышенной точности: ±1,25 – ±2,5 мм;
- обычного класса точности: ±1,5 – ±3 мм.
Равнополочные стальные уголки, выпускаемые в соответствии с указанным ГОСТом, могут отпускаться заказчику следующей длины (в интервале 3–12 м):
- мерной;
- немерной;
- длины, которая кратна мерной;
- мерной, при этом в партии присутствуют изделия немерной длины, количество которых не превышает 7% от общего объема;
- кратной мерной, при этом в партии есть уголки немерной длины, но их количество составляет не больше 7% от общего объема.
Обладая демократичной ценой, горячекатаный и гнутый уголок из обычной углеродистой стали отличается хорошей сопротивляемостью нагрузкам различного типа. Такие характеристики позволяют успешно использовать эти изделия во многих сферах. Стальные уголки данного типа применяют для создания каркасных металлоконструкций различного назначения, а также с их помощью выполняют армирование бетонных конструкций.
Это интересно: ГОСТы стальных труб — основные нормативы качественной продукции
Характеристика неравнобокого уголка
Сфера применения не менее широка. Более того, металлические уголки часто используют в качестве декоративного дополнения.
Основным предназначением является использование для усиления различных конструкций. А также использование в производстве военной техники. Довольно популярными являются мебельные металлические уголки.
- Инструкция, как выбрать двутавровую балку: характеристики, размеры, расчет параметров и нагрузок на балку
- Выбираем трубы ВГП по уму: типовые размеры, советы по выбору и характеристики водогазопроводных труб
- Как выбрать и рассчитать швеллер — правила использования, таблицы размеров, расчет нагрузок и подбор веса профиля
Это интересно: Что такое шабрение? Особенности и где это применяется?
В качестве главного плюса хотелось бы назвать маленькую массу.
Сферы применения
На сегодняшний день существует множество различных областей, где успешно используется сталь угловая 50х50х5. Вес 1 метра уголка считается оптимальным для реализации различных строительных и инженерных задач. Профессиональные строители и конструкторы считают этот материал незаменимым, так как с его помощью можно создать прочные металлические каркасы и бетонные конструкции, возвести долговечные мосты, эстакады, павильоны, козырьки, остановочные пункты и навесы.
Особенно широкое применение уголок нашёл в архитектуре, а также в декорировании зданий и других объектов: лавочек, беседок, дверей, заборов, ворот, оград и даже лестниц. Нередко стальной уголок можно встретить в мебельной промышленности, так как именно он используется для изготовления прочных каркасов, стальных отделок и других элементов.
Металлические уголки широко используются в автомобилестроении и вагоностроении, а также в сфере производства крупногабаритной техники. Мастера используют такие детали для гармоничного оформления углов при создании дверных и оконных проёмов, а также в качестве оригинального декоративного элемента для различных сооружений.
Расчет металлоконструкций
Расчеты при проектировании сооружений с несущими элементами должны быть предельно точными. Для строительства, производства изделий, монтажных работ необходимо подобрать металлоизделия с оптимальными геометрическими параметрами и техническими характеристиками.
Поскольку на металлоизделия в составе конструкции воздействуют определенные нагрузки на изгиб и кручение не рекомендуется применение стальных профилей с меньшей толщиной, чем указано в проектно-технической документации. К основным нагрузкам добавляются дополнительные — ветровая, снеговая, сезонные перепады температур. Для учета всех воздействующих используют калькулятор металлопроката.
Приобретая стальной прокат следует учитывать, что небольшие партии продукции реализуются исходя из стоимости одного погонного метра. При оптовых закупках цена указывается за тонну. Чтобы определить сколько метров в 1 тонне нужна таблица веса металлоизделий.
Таблица 1. Уголок горячекатаный равнополочный. Вес 1 метра и количество метров в тонне
| Размер уголка | Вес 1 м, кг | Количество метров в тонне | Размер уголка | Вес 1 м, кг | Количество метров в тонне |
| 20х20х3 | 0,89 | 1123,60 | 90х90х9 | 12,20 | 81,97 |
| 20х20х4 | 1,15 | 869,57 | 100х100х6,5 | 10,06 | 99,40 |
| 25х25х3 | 1,12 | 892,86 | 100х100х7 | 10,79 | 92,68 |
| 25х25х4 | 1,46 | 864,93 | 100х00х8 | 12,25 | 81,63 |
| 28х28х3 | 1,27 | 787,40 | 100х00х10 | 15,10 | 66,23 |
| 30х30х3 | 1,36 | 735,29 | 100х100х12 | 17,90 | 55,87 |
| 30х30х4 | 1,78 | 561,80 | 100х100х14 | 20,63 | 48,47 |
| 32х32х3 | 1,46 | 684,93 | 100х100х16 | 23,30 | 42,92 |
| 32х32х4 | 1,91 | 523,56 | 110х110х7 | 11,89 | 84,10 |
| 35х35х3 | 1,60 | 625,00 | 110х110х8 | 13,50 | 74,07 |
| 35х35х4 | 2,10 | 476,19 | 125х125х8 | 15,46 | 64,68 |
| 35х35х5 | 2,58 | 387,60 | 125х125х9 | 17,30 | 57,80 |
| 40х40х3 | 1,85 | 540,54 | 125х125х10 | 19,10 | 52,36 |
| 40х40х4 | 2,42 | 413,22 | 125х125х12 | 22,68 | 44,13 |
| 40х40х5 | 2,98 | 335,57 | 125х125х14 | 26,20 | 38,17 |
| 45х45х3 | 2,08 | 480,80 | 125х125х16 | 29,65 | 33,73 |
| 45х45х4 | 2,73 | 366,30 | 140х140х9 | 19,41 | 51,52 |
| 45х45х5 | 3,37 | 296,74 | 140х140х10 | 21,45 | 46,62 |
| 50х50х3 | 2,32 | 431,03 | 140х140х12 | 25,50 | 39,22 |
| 50х50х4 | 3,05 | 327,87 | 160х160х10 | 24,67 | 40,54 |
| 50х50х5 | 3,77 | 265,25 | 160х160х11 | 27,02 | 37,01 |
| 50х50х6 | 4,47 | 223,71 | 160х160х12 | 29,35 | 34,07 |
| 56х56х4 | 3,44 | 290,70 | 160х160х14 | 34,20 | 29,24 |
| 56х56х5 | 4,25 | 235,29 | 160х160х16 | 38,52 | 25,96 |
| 63х63х4 | 3,90 | 256,41 | 160х160х18 | 43,01 | 23,25 |
| 63х63х5 | 4,81 | 207,90 | 160х160х20 | 47,41 | 21,09 |
| 63х63х6 | 5,72 | 174,83 | 180х180х11 | 30,47 | 32,82 |
| 70х70х4 | 4,87 | 205,34 | 180х180х12 | 33,12 | 30,19 |
| 70х70х5 | 5,38 | 185,87 | 200х200х12 | 36,97 | 27,05 |
| 70х70х6 | 6,39 | 156,49 | 200х200х13 | 39,92 | 25,05 |
| 70х70х7 | 7,39 | 135,32 | 200х200х14 | 42,80 | 23,36 |
| 70х70х8 | 8,37 | 119,47 | 200х200х16 | 48,65 | 20,55 |
| 75х75х5 | 5,80 | 172,41 | 200х200х20 | 60,08 | 16,64 |
| 75х5х6 | 6,89 | 145,14 | 200х200х25 | 74,02 | 13,51 |
| 75х75х7 | 7,96 | 125,63 | 200х200х30 | 87,56 | 11,42 |
| 75х75х8 | 9,02 | 110,86 | 220х220х14 | 47,40 | 21,10 |
| 75х75х9 | 10,07 | 99,30 | 220х220х16 | 53,83 | 18,58 |
| 80х80х5,5 | 6,78 | 147,49 | 250х250х16 | 61,55 | 16,25 |
| 80х80х6 | 7,36 | 135,87 | 250х250х18 | 68,86 | 14,52 |
| 80х80х7 | 8,51 | 117,51 | 250х250х20 | 76,11 | 13,14 |
| 80х80х8 | 9,65 | 103,63 | 250х50х22 | 83,31 | 12,00 |
| 90х90х6 | 8,33 | 120,05 | 250х250х25 | 93,97 | 10,64 |
| 90х90х7 | 9,64 | 103,73 | 250х250х28 | 104,50 | 9,57 |
| 90х90х8 | 10,93 | 91,49 | 250х250х30 | 111,44 | 8,97 |
Таблица 2. Вес 1 метра уголка неравнополочного и количество метров в тонне
| Размер уголка | Вес 1 м, кг | Количество метров в тонне | Размер уголка | Вес 1 м, кг | Количество метров в тонне |
| 25х16х3 | 0,91 | 1 098,90 | 80х60х6 | 6,39 | 156,49 |
| 30х20х3 | 1,12 | 892,86 | 80х60х7 | 7,39 | 135,32 |
| 30х20х4 | 1,46 | 684,93 | 80х60х8 | 8,37 | 119,47 |
| 32х20х3 | 1,17 | 854,70 | 90х56х5,5 | 6,17 | 162,07 |
| 32х20х4 | 1,52 | 657,89 | 90х56х6 | 6,70 | 149,25 |
| 40х25х3 | 1,48 | 675,68 | 90х56х8 | 8,77 | 114,03 |
| 40х25х4 | 1,94 | 515,46 | 100х63х6 | 7,53 | 132,80 |
| 40х25х5 | 2,37 | 421,94 | 100х63х7 | 8,70 | 114,94 |
| 40х30х4 | 2,26 | 442,48 | 100х63х8 | 9,87 | 101,32 |
| 40х30х5 | 2,46 | 406,50 | 100х63х10 | 12,14 | 82,37 |
| 45х28х3 | 1,68 | 595,24 | 100х65х7 | 8,81 | 113,51 |
| 45х28х4 | 2,20 | 454,55 | 100х65х8 | 9,99 | 100,10 |
| 50х32х3 | 1,90 | 526,33 | 100х65х10 | 12,30 | 81,30 |
| 50х32х4 | 2,40 | 416,67 | 110х70х6,5 | 8,98 | 111,36 |
| 56х36х4 | 2,81 | 355,87 | 110х70х8 | 10,93 | 91,49 |
| 56х36х5 | 3,46 | 289,03 | 125х80х7 | 11,04 | 90,58 |
| 63х40х4 | 3,17 | 315,46 | 125х80х8 | 12,53 | 79,81 |
| 63х40х5 | 3,91 | 255,75 | 125х80х10 | 15,47 | 64,64 |
| 63х40х6 | 4,63 | 215,98 | 125х80х12 | 18,34 | 54,53 |
| 63х40х8 | 6,03 | 165,84 | 140х90х8 | 14,13 | 70,77 |
| 65х50х5 | 4,36 | 229,36 | 140х90х10 | 17,46 | 57,27 |
| 65х50х6 | 5,18 | 193,05 | 160х100х9 | 17,96 | 55,68 |
| 65х50х7 | 5,98 | 167,22 | 160х100х10 | 19,85 | 50,38 |
| 65х50х8 | 6,77 | 147,71 | 160х100х12 | 23,58 | 42,41 |
| 70х45х5 | 4,39 | 227,79 | 160х100х14 | 27,26 | 36,68 |
| 75х50х5 | 4,79 | 208,77 | 180х110х11 | 22,20 | 45,05 |
| 75х50х6 | 5,69 | 175,75 | 180х110х12 | 26,40 | 37,88 |
| 75х50х7 | 6,57 | 152,21 | 200х125х11 | 27,37 | 36,54 |
| 75х50х8 | 7,43 | 134,59 | 200х125х12 | 29,74 | 33,62 |
| 80х50х5 | 4,49 | 222,72 | 200х125х14 | 34,43 | 29,04 |
| 80х50х6 | 5,92 | 168,92 | 200х125х16 | 39,07 | 25,60 |
Уголок равнополочный ГОСТ 8509-93
Изделие фасонного проката из металла имеющим Г-образный профиль называется уголком.
Из множества достоинств этого изделия можно выделить следующие: ·Не скручивается вокруг своей продольной оси. ·Имеет высокую жесткость и прочность. ·Они сравнительно легкие и универсальные в работе. ·Большой срок службы.
Так как области, где применяется данная продукция, требуют производство уголка разной степени точности, то и сложность прокатки у них разная. И от сложности технологии проката уголки по своей степени точности подразделяются:
Уголки обычной точности. Уголки повышенной степени точности.
Для изготовления уголка методом горячей прокатки заготовку:
Разогревают до температуры рекристаллизации;
протаскивают по рольгангу через систему крутящихся валов, где происходит уменьшение толщины заготовки с ее удлинением и формирование его до заданных параметров; пропускают через прокатный стан.
Из него выходит уже готовое изделие. Существуют допуски регламентирующие ГОСТом 8509-93. Так они требуют, чтобы скручиваемость изделия была не более 0,4% от его длины, а изменение длины было не более 0,75%.
При использовании такого метода наружный угол изделия составляет 90 градусов, а это очень важно при использовании его в конструкциях. Внутри уголка специально делается радиус для увеличения его прочности. Характеристики:
Характеристики:
Равнобокие уголки выпускаются с шириной полки от 20 до 250 мм и толщиной от 3 до 20 мм. Такая универсальность формы уголков дает возможность изготовлять множество изделий, отличающихся по ряду критериев.
При определении веса уголка принимаются в расчет только номинальные размеры. Допуски по ширине и толщине не учитываются. Плотность стали принята 7,85 г/см3.
Согласно ГОСТу 8509-93 вес одного п.м. равнобокого уголка не должен превышать 3% от расчетных значений, но учитывая допуски по ширине и толщине этого профиля возможны отклонения до 5%.
Уголки выпускаются длиной от 4 до 12 метров. В основном выпускаются четыре типоразмера уголков. А именно:
Уголки длиной 6 метров. Уголки длиной 9 метров. Уголки длиной 11,7 метра. Уголки длиной 12 метров.
Для выпуска этого изделия используется сталь: Углеродистая. Она бывает: ·Спокойная сталь. Содержание кремневых добавок от 0,12 до 0,3%. Обозначается буквами — СП. ·Полуспокойная сталь. С добавками кремния от 0,05 до 0,17%. Обозначается буквами — ПС. ·Кипящая сталь, где добавок кремния меньше 0,07%. Обозначается буквами — КП. Сталь легированная. В зависимости от необходимости придания определенных свойств металла добавляют такие легирующие вещества, как вольфрам, никель, кремний, марганец и другие. Легирование позволяет увеличить стойкость к коррозии, его вязкость, текучесть, твердость, сопротивляемость к износу. По содержанию добавок легированная сталь подразделяется на следующие виды: ·Низколегированные стали с содержанием добавок до 2,5%. ·Среднелегированная сталь, с содержанием добавок от 2,5 до 10%. ·Высоколегированные стали, с содержанием добавок более 10%. В зависимости от того, какие свойства имеет сталь, ее делят на нержавеющую, кислотостойкую, окалиностойкую и жаростойкую. Эти технические показатели дают определение, в каких областях будут применяться равнополочные уголки. Область применения Они применяются повсеместно во всем народном хозяйстве, начиная от изготовления стальных изделий бытового и производственного назначения, до разнообразных металлических изделий при возведении объектов общестроительного и хозяйственных назначений. Без них не обходится ни одна промышленность, в какой бы сфере она не была. А так же стальной уголок равнополочный применяют в строительстве: для усиления бетона, для перекрытий и производства металлоконструкций, в машино и вагоностроении, станкостроении, мебельном производстве.
Уголок 100х100х8, вес 1 метра для застройщика |
Сотый профиль не столь широко распространен в индивидуальном строительстве, как другие. Но мы все же рассмотрим уголок 100х100х8, вес 1 метра данного изделия и некоторые его специфические особенности.
Почему? Да потому что «сотка» — наиболее надежный и прочный прокат, применяющийся в загородном строительстве. Им очень часто обрамляют стыки всевозможных стен, профиль 100х100х8 комбинируется с другими видами проката, выполняя функцию жесткой арматуры, чтобы усилить бетон. Этот товар незаменим при строительстве каркасных высотных домов, нередко используется в производстве большепролетных сильно загруженных перекрытиях.
Табличный вес 1 метра уголка 100х100х8 для расчетов
Точное значение — 12,25 кг/м. Однако, здесь обязательно следует сделать небольшое уточнение. Дело в том, что приведенная цифра веса 1 м взята из табличных данных ГОСТ 8509-93, регламентирующем параметры горячекатанных стальных уголков.
Если же застройщик имеет дело с гнутой «соткой», ему следует руководствоваться значениями ГОСТ 19771-93.
Помимо этого сотый уголок следует различать по толщине стенки. В продаже можно найти модификацию уголка 100×100х7, вес ее 1 метра равен 10,79 кг. И вариант 100×100х10, его вес равен 15, 1 кг.
Как обстоит дело с длиной хлыста? Изделие можно встретить самой различной длины, что весьма удобно при проектировании и расчетах. Профиль 100х100х8 идет длиной от 4 и до стандартных 12 метров. Предельное отклонение хлыста по длине — не более 70 мм.
Материал — сталь самых разных марок. Это может быть низколегированная сталь марок 09Г2, 18Г2А, 10Г2С, 17ГС09Г2С, 14Г2, 15ХСНД и т.д.
Или углеродистая конструкционная — Ст0, СтЗкп, Ст4пс, Ст5пс и пр.
Сколько метров в 1 тонне уголка 100х100х8? 81,63 м.
Сотка идет не только чисто на строительные цели. Профиль широко применяется в машиностроении, он востребован у производителей металлоконструкций. Из него получаются различного вида крепления, мачты, каркасы, вышки. А также всевозможные распорки и соединения.
19.04.2017Egor11
stroydombystro.ru
Области применения металлических уголков
- В приусадебном строительстве. Угловой прокат используют для сооружения крупногабаритных теплиц и небольших парников, ограждений с сеткой-рабицей, переносных и стационарных беседок.
- При сооружении лестниц – внутренних и наружных. Уголок можно использовать для изготовления таких металлоизделий, как рамы ступеней, каркас площадки крыльца, опоры для крыльца, лестничные перила.
- Для усиления оконных и дверных проемов в кирпичной или блочной кладке. Применение стального углового проката предотвращает появление трещин в стене и тем самым продлевает срок службы всего здания.
- Изготовление навесов, уличных конструкций (лавок, столов, качелей), обрамлений решеток на двери и окна, калиток, ворот.
- Изготовление стеллажей на складах и на производстве, каркасов шкафчиков, тележек, верстаков, различного производственного оборудования – испытательных и сборочных стендов.
- В быту – каркасы металлических дверей, бытовых кирпичных печей.
Широкое применение металлических уголков в строительстве обеспечивают следующие преимущества проката: сочетание прочности и небольшой массы, удобство транспортировки, хранения и монтажа, долговечность при условии антикоррозионной обработки.
