Снегокат с мотором от бензопилы

Плюсы снегохода, который разработан своими руками:

Стоимость. На изготовление самодельного снегохода уйдет гораздо меньше денежных средств, нежели на заводскую технику.
Возможность изготовить снегоход мечты вашего ребенка (нужный дизайн, мощность и т.д.).
Высокая надежность. Каждый родитель желает своему ребенку только добра, поэтому снегоход будет разрабатываться качественно

В свою очередь не каждый производитель обращает внимание на уровень безопасности в погоне за увеличением денежного потока.

Основные детали, которые необходимы для разработки самодельного снегохода: силовой агрегат (двигатель), топливный бак, рама, гусеницы, лыжня, элемент управления и сиденье. Кроме этого, должен быть чертеж, по которому будет происходить сборка всех деталей в одно целое. Сначала сваривают раму из труб и уголков, затем ее соединяют с рулевым механизмом. Далее последует установка двигателя. Расположение карбюратора не должно быть далеким от бака для горючего. После установки двигателя, бака и монтажа топливной системы переходим к установке гусеницы. Гусеницу можно купить отдельно или же сделать самому, предварительно просмотрев обучающее видео. Устанавливается ведомый мост в задней части рамы, ведущий мост посредине техники. В завершающий этап входит подсоединение тросов газа и тормоза.

Составляющие детали

Особое внимание надо обратить на составляющие детали

Двигатель – является самой важной частью механизма и подбирается с особым вниманием. Его состояние должно быть не только рабочим, но и сам он должен устанавливаться после проведения технического обслуживания

Редуктор также должен быть в исправном состоянии

Его состояние должно быть не только рабочим, но и сам он должен устанавливаться после проведения технического обслуживания. Редуктор также должен быть в исправном состоянии

Редуктор также должен быть в исправном состоянии

Редуктор также должен быть в исправном состоянии.

Звездочки – элементы для передачи поступательного движения от двигателя. Необходимо создать наконечник справа длиннее, чем слева.

Рулевое управление подойдет от скутера, мопеда или велосипеда. Самое главное, правильно подключить двигатель к рулевой части.

Тормозная система в представленных схемах не предусмотрена, но ее можно сделать. Однако, предварительно подумайте, стоит ли ломать над этим голову, ведь мотосани не развивают больших скоростей.

Как сделать снегокат с двигателем от бензопилы своими руками

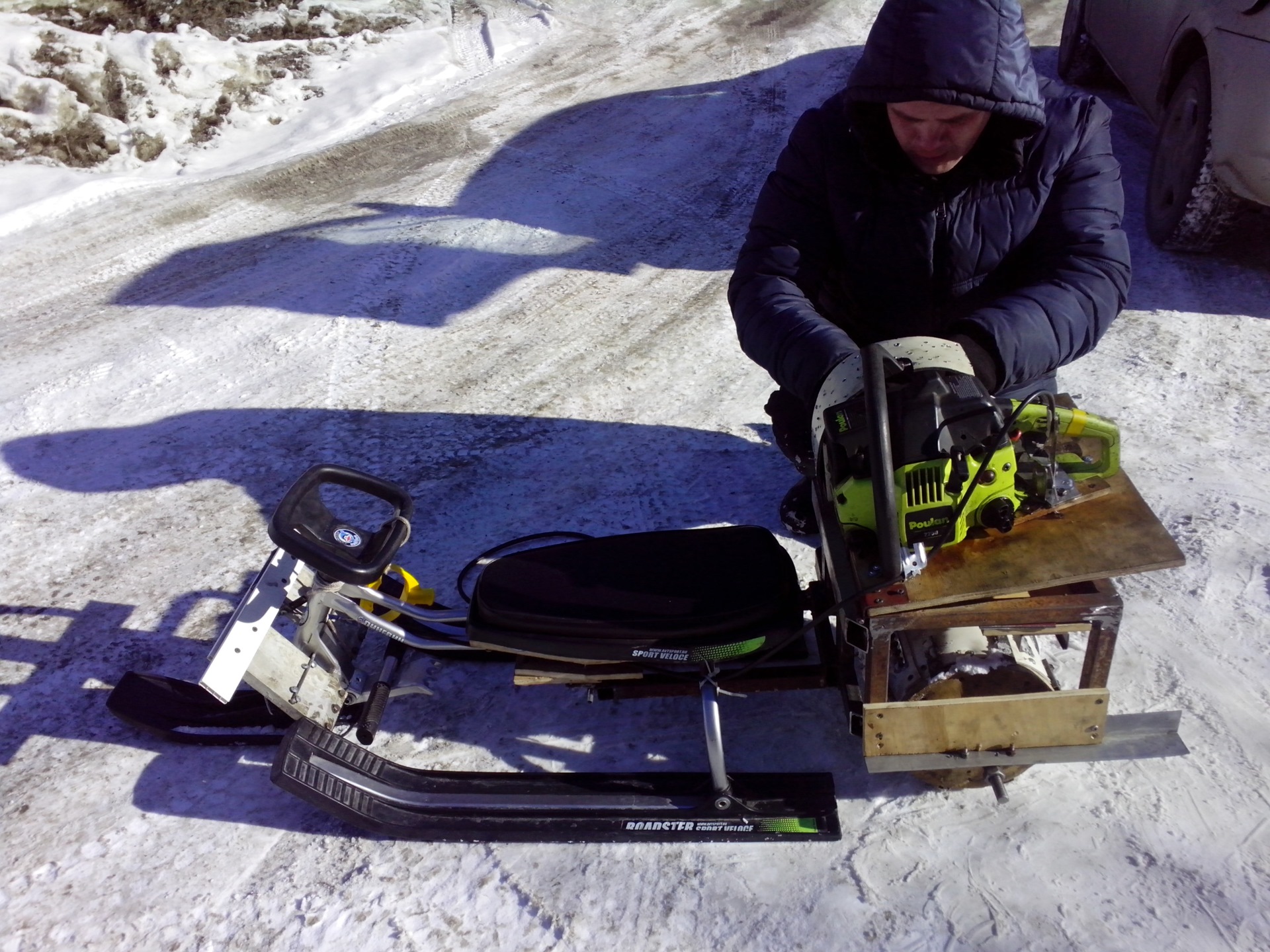

Чтобы сделать детский бензоснегокат своими руками, мотор можно взять от бензопилы. Например, распространенные варианты:

«Дружба» – простая, устройство будет без лишних деталей. При этом вес составляет 12 кг, а мощность небольшая – 1 кВт

Еще один минус – нет кожухов безопасности, что особенно важно для детей.
«Урал» – вес примерно такой же (почти 12 кг), при этом мощность значительно больше – 3,6 кВт. Двигатель двухтактный, работает даже на морозе.
«Штиль» – пила средней мощности, зато она работает не так шумно

Не дает сильные выхлопы, что тоже важно для детей.

Необходимые материалы и инструменты

Для изготовления снегоката с мотором своими руками понадобятся готовые конструкции и установки: бензиновый двигатель, руль, ветровое стекло, сиденье, ходовая часть, амортизаторы. Спинку для снегоката можно взять готовую или сделать своими руками.

Для работы нужно подготовить такие материалы и инструменты:

Сварочный аппарат с электродами.
Труба дюралюминиевая Д16.
Подшипники: 2 шт. по 16 мм, 1 шт. – 10 мм.
Заглушки для пластмассовых труб – 2 шт.
Звездчатый элемент.
Траки по 5 см.
Фанера, пластик либо стеклопластик (обшивка).
Стальные валы.
Труба для рамы диаметром 25 мм.
Алюминиевый профиль (буквой «П»).
Стальная труба профильная сечением 20*20 мм.
Крепежные элементы (гайки, болты).

Чертежи и схема сборки снегоката

Самый простой вариант – взять уже готовый детский снегокат и монтировать мотор своими руками. При желании и наличии нужных элементов конструкцию можно собрать и самостоятельно, взяв двигатель, руль, изготовив ходовую часть и другие детали. За основу можно взять готовый чертеж.

При сборке изделий своими руками необходимо соблюдать правила техники безопасности

Пошаговая инструкция по сборке снегоката с мотором состоит из таких этапов:

Сначала нужно сделать раму. С помощью точечной сварки стальной лист толщиной 2 мм соединяют посередине всей конструкции. Здесь будет вмонтирован вал цепной передачи, а также редуктор.
Посередине рамы располагают сиденье. Сделать это можно самостоятельно – тогда на сборке снегоката с мотором своими руками получится сэкономить.
Опорную основу скрепляют балкой с траверсами переднего моста. В качестве связующего элемента можно использовать водопроводную трубу диаметром 15 мм и больше. На концах приваривают втулки под руль, а в середине монтируют стойку.
Следующий этап сборки снегоката с мотором своими руками – это стойка. Для монтажа используют стальные уголки со сторонами 30*30 мм. Их соединяют стальными поперечинами – для этого подойдут косынки 2 мм. На эту стойку будет крепиться мотор.
Гусеницу берут уже готовую, например, от снегохода «Буран». Заготовку нужно укоротить на 50 см. Гусеницу закрепляют транспортной лентой. А зубчатые колеса изготавливают из картонных листов толщиной 15 мм.
Приводной вал изготавливают из трубы толщиной 14 мм. Зубчатые колеса фиксируют верхним фланцем, а сзади приводного вала приваривают цапфы (наконечники).

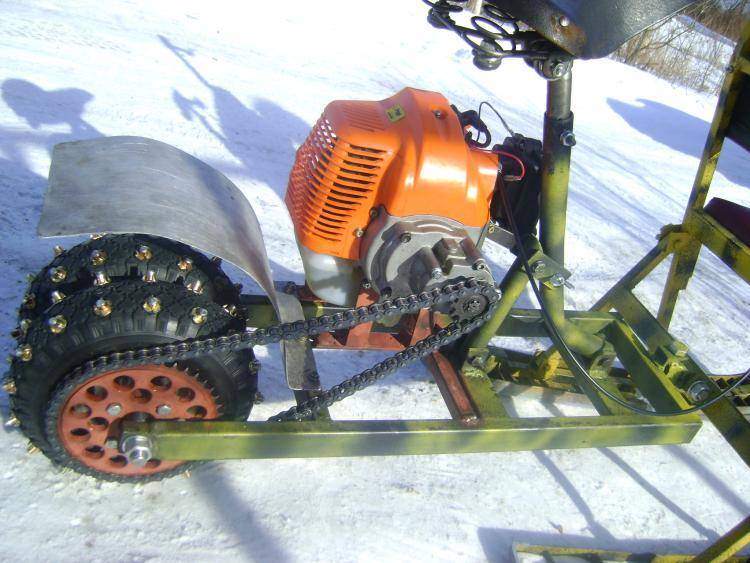

Теперь нужно прикрепить мотор самоката. Сделать это тоже можно своими руками в домашних условиях. Для этого берут исправную установку, приваривают и монтируют к задней части.
Для изготовления звездочек нужно взять два наконечника, причем правый должен быть длиннее, чем левый (чтобы сделать шпоночный паз, который зафиксирует звезду цепной передачи). Звездочку фиксируют с помощью гайки с предварительно проделанной резьбой.
Руль снегоката тоже можно сделать самому. Для этого берут готовое устройство от велосипеда или скутера. Для правильной установки необходимо разместить его по центральной оси так, чтобы тяговое усилие хорошо управляло лыжами.
На последнем этапе можно поставить ветровое стекло, а также фары для освещения в темное время суток. Монтировать тормоза своими руками для детского снегоката с электромотором или бензиновым двигателем необязательно, поскольку транспорт не набирает большую скорость. При необходимости можно всегда затормозить ногой или отпустить газ.

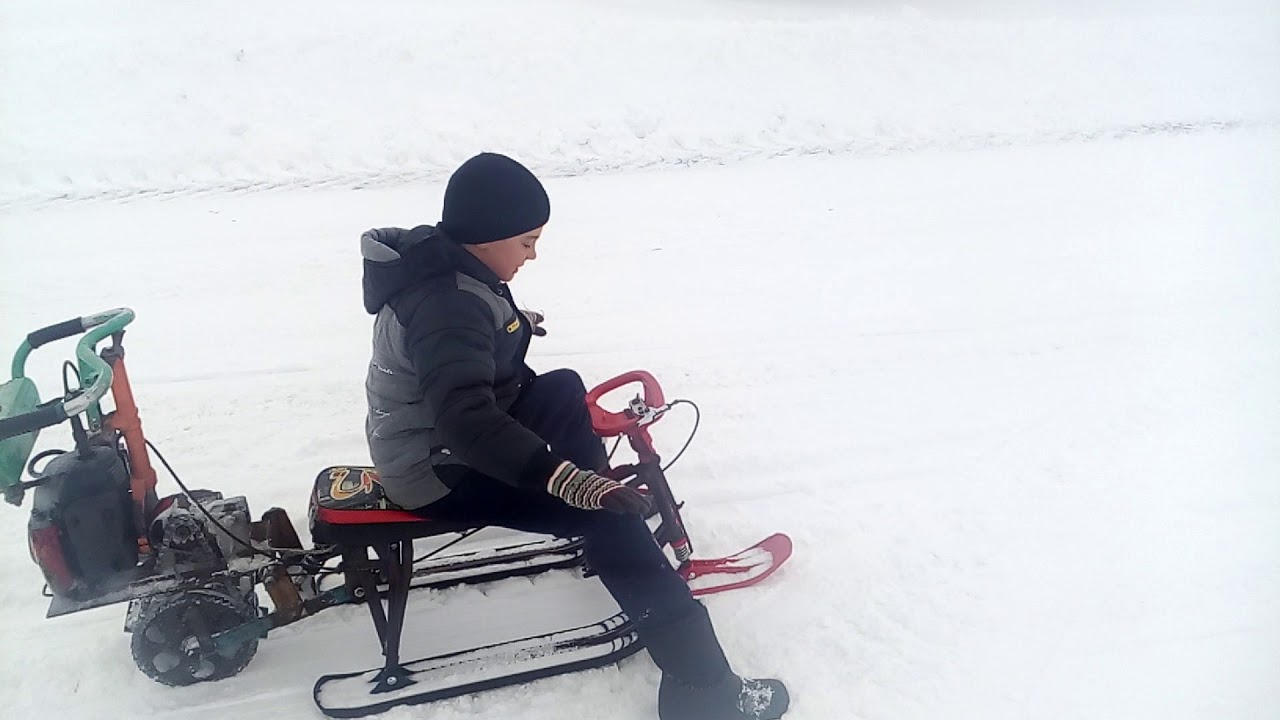

Готовый снегокат с мотором, собранный своими руками, ничем не уступает заводской конструкции
