Смазка для поршневой системы перфоратора

Какие компоненты нужно смазывать

Если заглянуть в инструкцию по применению, то здесь будет сказано, что периодической обработке смазочными составами подлежат 3 элемента устройства. Это необходимо для повышения эффективности работы прибора, а также для увеличения срока его службы.

К этим 3 элементам относят:

• рабочую оснастку;
• патрон;
• редуктор.

При этом у каждого компонента есть свои нюансы.

Зона рабочей оснастки

Включает в себя коронку и бур. Это элементы подвергаются повышенной нагрузке при работе. Именно с их помощью удаётся обработать твёрдые материалы и поверхности.

В большинстве инструкций говорится, что рабочая оснастка, а точнее хвостовик бура, должен смазывать при каждом применении. Если перфоратор работает в течение дня, мастер обязан периодически проверять наличие смазки в этом узле.

Не помешает заглянуть в руководство по эксплуатации конкретной модели перфоратора. Там указано в деталях, как именно осуществляется смазывание.

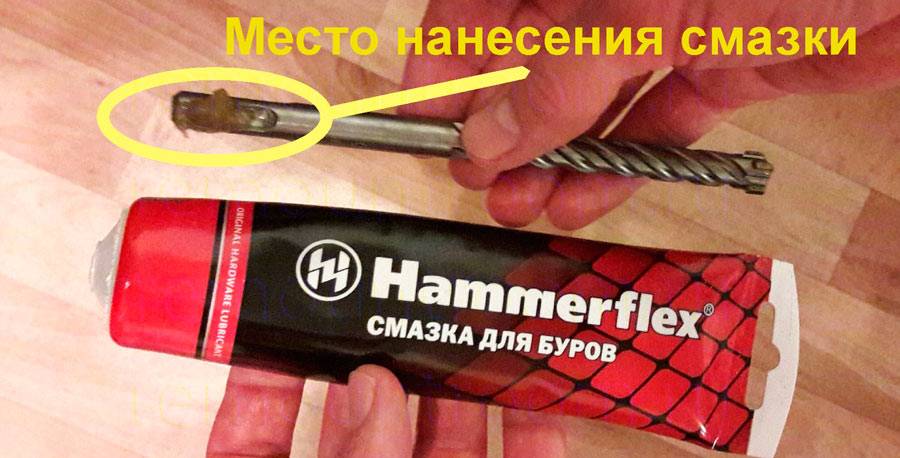

Чаще всего средство наносят на пазы, с помощью которых фиксируются стопорные крылья. Но перед добавлением средства сначала сухой салфеткой обязательно удаляются остатки старой смазки. Не забудьте удалить загрязнения и пыль. Далее уже наносится средство и равномерно распределяется по поверхности. Обычно более 1 грамма состава наносить не стоит.

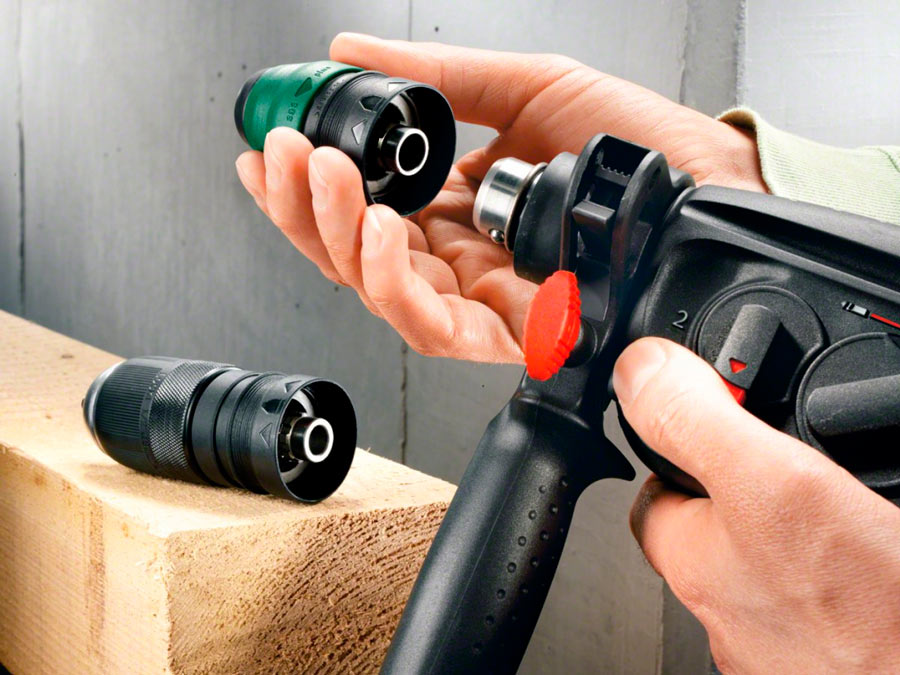

Патрон

Теперь к вопросу об обработке смазочным материалом патрона перфоратора. Для поршня обязательно требуется смазка

Важно учитывать, что на новых инструментах патрон является сухим

Так что перед введением в эксплуатацию необходимо нанести средство на место, куда устанавливается оснастка. При работе перфоратора именно на этом участке возникает наибольшее трение.

Свойства консистентных редукторных смазок

Стандартные характеристики густых масел общего применения для редуктора перфоратора не подходят. Близкие параметры имеют разве что составы для автомобильных ШРУСов.

Некоторые свойства вообще уникальны, поскольку механизм редуктора не просто работает под большими переменными нагрузками. При работе ударного механизма, происходит спонтанное выдавливание смазки из зоны контакта.

Требования к составу

1. Адгезия должна быть настолько высокой, чтобы при любой нагрузке между деталями оставалась масляная пленка.
2. Требуется высокий показатель водостойкости – перфораторы могут работать в условиях повышенной влажности. При остывании, в корпусе редуктора возникает пониженное давление, атмосферный воздух вместе с парами жидкости засасывается внутрь.
3. При попадании воды не должна образовываться эмульсия.
4. Поскольку редуктор сильно нагревается во время работы, смазка разжижается от температуры. При этом базовые свойства должны восстанавливаться после остывания. Разогретый состав также не должен терять основных антифрикционных параметров.
5. Требуется высокая температура каплепадения. Иначе вращающаяся шестерня под действием центробежных сил будет сбрасывать смазку с поверхности зубьев.
6. В корпус редуктора попадает мелкая цементная (каменная) пыль. Состав смазки подбирается таким образом, чтобы абразивные частицы связывались и выводились из зоны интенсивного трения. При использовании хорошего масла, грязь всегда находится на стенках редуктора, а не внутри шестерен.
7. Поскольку корпус редуктора изготавливается из алюминиевых сплавов, а шестерни и подшипники из легированной стали, антикоррозийные свойства должны одинаково подходить для обоих металлов.

Такие же свойства (за исключением температуры каплепадения и показателей адгезии), должны присутствовать и в жидких составах. В герметичном картере редуктора прилипание смазки не требуется: жидкое масло при работе постоянно омывает все части механизма.

Как правильно смазать детали: алгоритм действий

Смазывание хвостовой части бура и патрона своими руками выполнить очень просто. Достаточно выполнить такие действия:

• протереть тряпкой патрон и хвостовую часть бура от имеющихся на их поверхности загрязнителей (старой смазки, пыли);
• нанести подходящий состав на хвостовик насадки или добавить прямо в посадочное гнездо.

Следует постоянно следить за наличием смазки, внося ее при необходимости. Пренебрежение данной рекомендацией будет приводить к перегреву бура и повышенному износу патрона. При этом хвостовик может расплющиться либо оторваться от рабочей части насадки.

Касательно смазывания редуктора, дела обстоят немного сложнее. Большинство современных моделей оснащены емкостями. В них, открыв крышечку, вливают масло либо вносят другой подходящий смазочный состав. Расположение нужного отверстия часто указывается в инструкции. Там же содержится схема снятия крышки. Весь процесс проходит так:

• снимают крышечку;
• сливают остатки старого смазочного состава;
• продувают (например, с помощью компрессора) либо промывают картер бензином;
• заливают новое масло в количестве, регламентируемом эксплуатационной инструкцией, чтобы его уровень не превышал имеющейся контрольной отметки;
• ставят крышечку на место, закрывая отверстие.

Если инструмент находится на гарантии, то нужно заливать только рекомендуемое масло. Когда нет специального отверстия, чтобы его залить, то понадобится разбирать перфоратор. В случае действия гарантийного обслуживания рекомендуется обратиться по этому поводу к специалистам сервисного центра.

Последовательность смазывания редуктора с разборкой перфоратора

Если срок гарантии на перфоратор истек, то можно всю работу по смазыванию редуктора выполнить и самостоятельно. При этом понадобятся следующие инструменты и материалы:

• слесарный набор (отвертки с разными насадками, шестигранные ключи, плоскогубцы и прочее);
• чистые тряпки;
• бензин;
• подходящий по инструкции тип смазки.

Смазывают редуктор перфоратора, выполняя нужные действия по следующему алгоритму:

• изучают инструкцию по эксплуатации к используемой модели устройства;
• чистят корпус от пыли, а также от других имеющихся загрязнений;
• затем приступают к разборке патрона: с помощью отвертки снимают резиновое и стопорное кольца (как показано на фотографиях далее);

Резиновое кольцо

Стопорное кольцо

• • убирают кожух патрона;
  • снимают прижимное кольцо;
  • вынимают пружину, а также шарики;

• снимают переключатель режимов (у различных моделей это делается разными способами);
• раскрутив отверткой или шестигранником саморезы, разбирают заднюю часть корпуса, чтобы отсоединить щетки от коллектора;

разбирают переднюю часть корпуса: выкручивают саморезы, стягивающие его продольно;

вынимают вместе с валом электродвигателя редуктор;

• промывают вынутые детали и корпус устройства изнутри от старой смазки с помощью пропитанной бензином ветоши;
• вытирают их сухой тряпкой и дают высохнуть;
• смазывают редуктор полностью, как показано на фотографиях далее;

Смазываемые элементы передаточного механизма

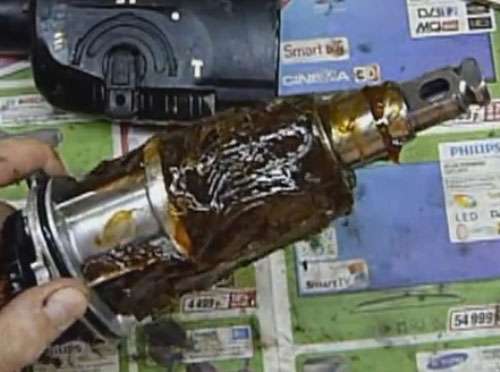

Полностью обмазанный редуктор

собирают перфоратор.

Дополнительные рекомендации

Выполняя самостоятельное смазывание передаточного узла, нужно учитывать такие рекомендации.

1. Нужно запомнить точно расположение вынимаемых деталей и крепежей, чтобы все установить при сборке на свои места и не оставить лишних запчастей.
2. Разбирать инструмент, чтобы промазать редуктор, следует только тогда, когда он полностью остынет после работы.
3. На несмазанные конструктивные элементы наносить состав не требуется.
4. Оптимальным вариантом является использование фирменных смазочных составов, предназначенных непосредственно для применяемой марки оборудования.
5. Разобранный редуктор желательно осмотреть на дефекты шестерен (их изношенность, отсутствие зубьев, наличие трещин) и прочих элементов — это поможет вовремя заменить детали и избежать больших проблем в дальнейшем.

Современные перфораторы достаточно легко обслуживать. Смазка их рабочих узлов не занимает много времени. Главное при этом — использовать рекомендуемый инструкцией либо подходящий по своему назначению (или универсальный) состав. Во время полной разборки оборудования работать нужно максимально внимательно и аккуратно, чтобы получить качественный результат. Следует также соблюдать технику безопасности, смазывая отключенный от питающей сети инструмент.

Какие детали в перфораторе нуждаются в смазке

Для того чтобы правильно обслуживать перфоратор, необходимо знать, какие детали в нем смазывать, и с какой периодичностью. Данный механизм имеет достаточно сложное устройство. Он состоит из следующих основных узлов:

• корпуса с вибрационной защитой;
• электродвигателя, имеющего вертикальное либо горизонтальное расположение;
• поршневой системы;
• патрона;
• редуктора, выполненного в виде корпуса (картера), внутри которого расположены червячные, конические, цилиндрические шестерни;
• предохранительной муфты, предназначенной для прекращения вращения (при заклинивании насадки во время работы) патрона;
• рабочей насадки (бура, лопатки, зубила, коронки или пики).

Схематическое устройство перфоратора представлено на фотографии ниже.

Редуктор – это узел, отвечающий за регулирование скорости рабочей насадки. Его закрытое исполнение предназначено для защиты размещенных внутри деталей от пыли, грязи и возможных механических повреждений. Во время работы инструмента шестерни испытывают значительные нагрузки, при этом трение между ними значительно возрастает. Это приводит к повышению темпа их изнашивания.

Как правило, у различных моделей инструментов редуктор идет смазанным с завода. Но при работе металл деталей разрушается. В результате образуется металлическая пыль, которая, смешиваясь со смазкой, приводит к возрастанию силы трения (следовательно – к ускорению износа). Замедлить процесс разрушения помогает своевременная замена смазывающего материала.

Кроме передаточного механизма, следует обрабатывать смазочным материалом патрон и посадочное место вставляемой сменной насадки. Первый поставляется сухим. В нем промазывают только участок, соприкасающийся непосредственно с хвостовиком насадки: в этом месте во время работы инструмента происходит сильное трение. Если его не уменьшить, то это приводит к повышенному износу патрона, вплоть до сильного повреждения. Также хвостовая часть насадки быстро стирается и может деформироваться под действием ударных сил при сильном разогреве, который вызван трением.

Брендовые смазочные материалы для рабочих наконечников перфоратора

Каждый производитель электроинструмента заинтересован в его работоспособности, хотя бы в пределах гарантийного срока. Несмотря на единые подходы к составу присадок, продукты немного отличаются.

Смазка для буров Bosch

Разработана по заказу производителя инструмента одним из ведущих нефтеперерабатывающих концернов. Обладает отличной адгезией: смазка буквально прилипает к поверхности и не стирается при нагрузках. Связывает абразивную пыль, не дает ей воздействовать на металл. Очень малый расход.

Для буров Makita

Выпускается в нескольких вариантах расфасовки. Продолжительный срок эксплуатации: можно использовать в течение нескольких рабочих смен, если не меняется бур.

Нейтральна к резиновым уплотнителям и пластику. Единственная проблема – смазка Makita несовместима с иными составами, поэтому при смене масла требуется тщательная очистка.

Для буров Интерскол

Полусинтетический состав, содержащий молибден, литий. Присадки обеспечивают водостойкость, антикоррозийную защиту, увеличивают срок службы инструмента.

Недостатки: Невысокий верхний температурный порог, всего 130°C. Кроме того, смазка Интерскол быстро изнашивается, поэтому расход высокий по сравнению с аналогами.

Универсальные смазки для буров

Нет никакой привязки брендов инструмента к смазке. Можно воспользоваться универсальным составом, главное – чтобы на упаковке была информация о предназначении.
Чтобы предотвратить негативное влияние несовместимых составов, при смене бренда достаточно просто протереть бур насухо, и очистить внутренние полости патрона.

Замена смазки – выполняем в домашних условиях

Когда говорят о смазывании инструмента, имеют в виду замену смазки на определенных частях. В первую очередь нам потребуется смазать редуктор. Сам по себе данный механизм очень сложен в плане сборки. Если разобрать данный элемент достаточно просто, то с вопросом сборки после нанесения составов могут возникнуть немалые сложности. Поэтому все действия должны выполняться в правильной последовательности. Перед тем, как смазать перфоратор, нам потребуется определенный список материалов:

1. Чистая ветошь
2. Набор слесарных инструментов, при помощи которых осуществляется сборка редуктора
3. Непосредственно сама смазка

Известные производители, в том числе Бош, Макита и прочие, в обязательном порядке указывают в инструкции порядок сборки и разбора инструментов, приводят некоторые важные рекомендации и советы. Обладатели подобной техники, даже впервые столкнувшиеся с необходимостью выполнения подобных работ, смогут все сделать в кратчайшие сроки при минимуме затрат времени и сил. Если же подробных инструкций у вас нет, действовать необходимо в соответствии со следующим алгоритмом:

Инструмент тщательно очищается от пыли и других загрязнений
При сборке и разборке дрели необходимо запомнить расположение всех его элементов

Для фиксации расположения можно воспользоваться фото- или видеокамерой, чтобы не ошибиться в дальнейшем
Выполнять все действия, связанные с нанесением смазывающего вещества, можно лишь спустя некоторое время после работы прибора, иначе холодная смазка может вызвать нарушение в нормальной работе перфоратора при попадании на горячие элементы
Достав основные компоненты, включая бур и редуктор перфоратора, их необходимо вымыть веретенным маслом или бензином, после его тщательно осушить от влаги
Особое внимание нужно уделить редуктору. Это касается и промывки бензином, и последующей просушки
Внимательно осматривайте каждую деталь перфоратора

На некоторых частях смазка отсутствует, из этого можно сделать вывод, что наносить ее на данный элемент не нужно
Воспользовавшись фирменной смазкой, выпущенной специально для перфоратора вашей модели, вы обеспечите свой инструмент такими важными свойствами, как влагостойкость, а также защита от коррозии. В качестве альтернативы можно использовать смазку, выпуском которой занимается компания Metabo, – это надежный продукт, пользующийся спросом как у простых людей, так и у профессионалов
После нанесения смазки редуктор аккуратно и внимательно собирается в обратной последовательности. Если все сделано правильно и грамотно, инструмент уже готов к работе.

Кроме редуктора обязательному и регулярному нанесению раствора подлежит еще один важный элемент – бур перфоратора. Смазка на бур для перфоратора наносится на хвостовик этого механизма. По этой причине хвостовик следует тщательно очистить и промыть в бензиновом растворе. После этого можно приступать к промазыванию бура, аккуратно нанеся смазку на его хвостовик.

Обязательному и регулярному нанесению смазки подлежат редуктор и бур перфоратора

Параллельно можно также обработать сальник патрона, что увеличит его срок жизни, а также предотвратит попадание слишком большого количества пыли. Однако смазывать патрон необходимо лишь в одном случае, если на дрели установлена система с патроном открытого типа. В противном случае потребность в выполнении данной операции отпадает.

Брендовые смазочные материалы для рабочих наконечников перфоратора

Каждый производитель электроинструмента заинтересован в его работоспособности, хотя бы в пределах гарантийного срока. Несмотря на единые подходы к составу присадок, продукты немного отличаются.

Смазка для буров Bosch

Разработана по заказу производителя инструмента одним из ведущих нефтеперерабатывающих концернов. Обладает отличной адгезией: смазка буквально прилипает к поверхности и не стирается при нагрузках. Связывает абразивную пыль, не дает ей воздействовать на металл. Очень малый расход.

Для буров Makita

Выпускается в нескольких вариантах расфасовки. Продолжительный срок эксплуатации: можно использовать в течение нескольких рабочих смен, если не меняется бур.

Нейтральна к резиновым уплотнителям и пластику. Единственная проблема – смазка Makita несовместима с иными составами, поэтому при смене масла требуется тщательная очистка.

Для буров Интерскол

Полусинтетический состав, содержащий молибден, литий. Присадки обеспечивают водостойкость, антикоррозийную защиту, увеличивают срок службы инструмента.

Недостатки: Невысокий верхний температурный порог, всего 130°C. Кроме того, смазка Интерскол быстро изнашивается, поэтому расход высокий по сравнению с аналогами.

Универсальные смазки для буров

Нет никакой привязки брендов инструмента к смазке. Можно воспользоваться универсальным составом, главное – чтобы на упаковке была информация о предназначении.Чтобы предотвратить негативное влияние несовместимых составов, при смене бренда достаточно просто протереть бур насухо, и очистить внутренние полости патрона.

Видео: Как Смазать Бочковой Перфоратор

Смазка представляет собой вязкое вещество, предназначенное для сведения к минимуму коэффициента трения между частями инструмента. Уменьшить, а не полностью удалить. Это значит трение между частями почти всегда, и некоторые из мелких частиц отделяются от инструмента и в самом масле. Через некоторое время этот смазочный материал, пропитанный металлической пылью, больше не выполняет свою прямую функцию. Сначала его вязкость просто меняется, а потом само масло является причиной быстрого износа деталей инструмента

Вязкость считается основным параметром, на который следует обратить внимание при его покупке

Производитель должен указать в технической документации все характеристики инструмента и используемой смазки

Большое внимание следует уделить частоте технического обслуживания, которая указывает, через какое время вам необходимо заменить масло

Для молотка, имеющего сертификат качества, вам нужно всегда используйте только фирменные смазки, в противном случае, после отказа инструмента вы потеряете право на гарантийное обслуживание. По истечении гарантийного срока также лучше использовать масло, рекомендованное производителем, но в это время чаще всего пользователь использует более дешевые отечественные аналоги. Литол или солидол никак не повредят вашему инструменту. Но не стоит забывать, что литол вырабатывается гораздо быстрее, то есть его замену нужно делать гораздо чаще.

Для чего нужно смазывать передаточный узел?

Каким бы прочным не был металл шестерен, трение зубьев друг о друга неизбежно приводят к износу.

Кроме того, в отсутствие антифрикционной смазки, шестерни при работе сильно нагреваются, происходит так называемый «отпуск» закаленной стали – металл теряет твердость. После этого происходит стремительный износ и даже поломка зубьев.

Помимо стандартных нагрузок (когда при вращении происходит зацепление шестерен), зубья могут перемещаться в продольной, осевой плоскости. Это происходит в случае, когда перфоратор сконструирован по храповой схеме.

Малая шестерня вместе с подвижным валом движется вперед-назад относительно большой. Соответственно смазка должна обеспечивать беспрепятственное скольжение.

Кроме того, валы редуктора опираются на подшипники. Если они не герметичны (с заложенной собственной смазкой), используется одинаковый состав (вся механика в одном корпусе).

Зачем элементам перфоратора нужна смазка

Смазка, в том числе используемая для перфоратора, представляет собой вязкое вещество, применение которого необходимо для уменьшения коэффициента трения между двигающимися относительно друг друга элементами конструкции механического устройства. Таким образом, смазка только уменьшает трение, но не устраняет его полностью, поэтому смазывающий состав постепенно насыщается продуктами износа трущихся деталей – металлической пылью. В результате не только изменяется вязкость смазывающего состава, но и он сам становится причиной более интенсивного износа оборудования.

Следует сразу отметить, что именно вязкость является наиболее важным параметром, на который надо ориентироваться, выбирая смазывающий состав определенного типа.

Со временем смазка загрязняется и теряет свои свойства

Как правильно выбрать смазку для определенной модели перфоратора? В первую очередь нужно учитывать рекомендации производителя оборудования, который обязательно указывает как требуемый тип смазывающего состава, так и периодичность его замены

Особенно важно ориентироваться на такие рекомендации, пока еще не истек гарантийный срок на перфоратор. Иначе в случае поломки устройства у вас не получится воспользоваться гарантийными обязательствами производителя

Многие владельцы перфораторов после истечения гарантийного срока начинают использовать для смазки не фирменные составы, а их более дешевые аналоги – литол или солидол. Конечно, такие смазочные вещества не способны нанести вреда элементам конструкции перфоратора, но, применяя их, следует иметь в виду, что выполнять их замену следует намного чаще.

Смазки отечественных производителей для подшипников и редукторов болгарок

С ростом цен на зарубежные смазочные материалы, особенно востребованными стали смазки отечественных производителей.

Российские изготовители смазочных материалов научились выпускать высококачественные смазки, подходящие к любым инструментам.

Разработаны смазочные материалы для редукторов шлифмашинок, перфораторов, дрелей.

Особой популярностью пользуется продукция Нанотех Металл Плак Электра. Выпускаемый ряд смазочных материалов данной фирмой позволяет подобрать нужную для каждого узла смазку

Смазка для подшипников УШМ

В конструкции углошлифовальной машинки устанавливается три подшипника. Два подшипника устанавливаются на роторе инструмента, один подшипник монтируется на валу ведомой косозубой шестерни большего диаметра.

В УШМ применяются подшипники, уже заполненные смазкой. Но от неправильной эксплуатации, перегрева инструмента смазка вытекает.

Как правильно подобрать смазку для подшипников болгарки?

Смазка для подшипников должна удовлетворять следующим требованиям:

• увеличивать скольжение;
• уменьшать трение между составными частями деталей;
• равномерно распределять тепло и выполнять роль охлаждающей жидкости;
• предотвращать возникновение коррозии;
• защищать от попадания внутрь загрязнений и пыли;
• работать в требуемом температурном диапазоне до +150С;

Условия работы подшипников электродвигателя отличаются от условий работы подшипника редуктора не только из-за температурных требований, но и из-за режимов работы, режимов нагрузок, частоты и скорости вращения.

Смазка для подшипников электродвигателя должна обладать защитными свойствами, препятствующими попадание грязи, пыли и влаги на детали подшипника.

На российском рынке представлен широкий круг зарубежных смазок, предназначенных для подшипников, работающих в разных условиях. Но их стоимость заставляет искать более дешевые, не уступающие по качеству, отечественные смазочные вещества.

Из отечественных смазок рекомендуем обратить внимание на смазки Циатим-221, ВНИИНП-246 (ГОСТ 18852-73), ВНИИНП-235. Хорошо зарекомендовали себя литиевые смазки

Хорошо зарекомендовали себя литиевые смазки

Хорошо зарекомендовали себя литиевые смазки.

Обладая высокими водоотталкивающими свойствами, они имеют широкий температурный диапазон. Роль загустителя в них выполняют органические и неорганические вещества. Для закрытых подшипников лучше всего использовать смазки ЦИАТИМ-203, ВНИИНП-242.

Из пигментных смазок для подшипников электродвигателя распространение получили синяя смазка ВНИИМП-246 и темно-фиолетовая мазь ВНИИНП-235. Первая смазка из-за высокой цены менее распространена, чем вторая.

На сегодняшнем российском рынке отечественные производители смазочных материалов представлены в широкой линейке продуктов.

Смазка для редуктора УШМ

Смазка для редуктора болгарки отличается от смазки для подшипников главной особенностью — повышенной адгезией. Она должна прочно держаться на зубцах редуктора при большом его вращении.

Вообще процесс смазки редуктора в углошлифовальных машинках происходит за счет мелкого разбрызгивания смазывающего вещества и его взвесей. Редуктор работает как бы в масляном тумане. Поэтому требования к смазке для редукторов несколько отличаются.

Кроме повышенной адгезии, смазка для редукторов должна обладать высокой термостойкостью и не расплавляться при повышенных температурах.

Смазка для редуктора болгарки своими руками

А можно ли составить смазку для редуктора углошлифовальной машинки своими руками

И на этот вопрос есть утвердительный ответ.

Поскольку основные технические характеристики смазочных материалов для редукторов УШМ представлены выше, то они могут быть взяты за основу составления смазки нужных характеристик своими руками.

Основу самодельной смазки для редукторов должна составлять смазка, обладающая высокой адгезией. Она должна крепко держаться на соприкасающихся деталях.

Повышенной адгезией обладает смазка для ШРУСов. ШРУС — это шарнир в переднеприводном автомобиле, работающий в условиях повышенной загрязненности, ударных нагрузок, температурных колебаний и влажности.

Взяв за основу смазку для ШРУСов, необходимо добавить жидкую смазку(МС-20) для придания массе нужной консистенции. Масло МС-20 надо подавать по каплям, тщательно вымешивая массу при помощи самодельного миксера.

Хорошие результаты дает смесь смесь смазки Циатим-221 и ТАД-17, где основу составляет Циатим.

Почему перфоратор перегревается?

А сейчас делаем смазку всех частей редуктора и собираем его в обратной последовательности.

Не запамятовывайте, что чрезмерное количество также может сказаться на работоспособности инструмента: может быть существенно повысится нагрев редуктора.

Если перфоратор во время работы начал греться больше обыденного, то это еще не означает, что есть неувязка со смазкой. Вероятней всего, вы чрезвычайно долго воспользовались режимом долбления и смазка просто не проходила ко всем частям перфоратора в подходящем количестве.

Еще одна причина может состоять в засорении отверстий для остывания электродвигателя. В данном случае решение одно: почистить инструмент от пыли и перевести его временно в иной режим работы.

Ежели перфоратор будет работать полчаса как рядовая электродрель, то температура корпуса существенно снизится. Редуктор должен иметь схожую температуру в хоть каком режиме эксплуатации перфоратора.
