Шкив: назначение, типы, материалы для изготовления

Из какого металла изготовить шкив?

Чтобы понять, из какого материала должен быть изготовлен шкив, необходимо разобраться с его предназначением.

Шкив представляет собой фрикционное колесо, предназначенное для передачи крутящего момента от двигателя к вращающемуся валу посредством каната или ремня. Передача движения может быть как длинной, так и короткой. А так же — с разным усилием. Нагрузка может быть постоянной, а может быть динамически меняющейся.

Из этого следует, что изготавливать шкивы стоит из чугуна или стали. Как правило, подходит обычная сталь 40. Эти металлы обладают высокой износостойкостью повышенной прочностью.

Изготовление шкивов по чертежам выполняется по следующей схеме:

  • отрезка заготовки на токарном станке
  • обработка (подрезка) торца
  • прорезание отверстия по центру заготовки
  • расточка центрального отверстия до нужного диаметра
  • нарезание канавок
  • нарезание резьбы

ООО «МИКРОН» выполняет токарные работы по изготовлению шкивов на заказ. Для получения более полной информации или оформления заказа Вы можете обратиться к специалистам компании.

Для велосипедной подвесной системы мне понадобилось изготовить несколько блоков. Подходящего диаметра заготовок у меня нигде не завалялось, и я обратил свой взор на фанеру.

Выпиливаем несколько примерно одинаковых квадратиков – попарно на каждый блок (но лучше использовать более толстую фанеру).

Сверлим в центре каждого из них (опять таки, примерно) отверстия под ось.

Попарно склеиваем квадратики, чтобы получилось два блока, которые мы стягиваем винтом, пропущенным в центральные отверстия. Закрученные гайки шайбами будут выполнять роль струбцины, стягивая заготовку до высыхания клея.

Зажимаем, получившийся столбик в тиски. И сошлифовываем углы, превращая квадрат в восьмигранник. Я использовал для этого шлифмашинку, но сгодится и просто напильник или даже грубая шлифовальная шкурка натянутая на брусок.

Получившуюся деталь зажимаем в патрон дрели и, положив на грубую шкурку, придаем форму цилиндра.

После этого фанерный блок стоит отложить на сутки, чтобы схватился клей, т.к. дальнейшие манипуляции пойдут на клеевом стыке.

Для дальнейшей работы нам потребуются обе руки, поэтому дрель желательно жестко закрепить на верстаке (я притянул ее к табуретке)). Заготовка зажимается в патрон, дрель включается..

Сначала карандашиком отмечаем середину заготовки (чтобы разграничить два блока). Затем круглым напильником, просто приложив его к детали, пропиливаем ручей шкива необходимой глубины. Напильник прикладывается как раз на клеевой шов (середина заготовки одного блока) поэтому и стоит дождаться высыхания клея.

Закончив протачивать вторую канавку, плоским, а лучше ромбовидным напильником, суживаем боковые части шкивов, делая их ромбовидными – при взгляде сбоку – это уменьшает трение о корпус блока при вращении.

Так как посередине блоки не склеивались, то при раскручивании винта, у нас в руках окажется два аккуратных одинаковых шкива.

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.

Лучше всего в тяжелых условиях повседневной работы проявляют себя шкивы, сделанные из металла, но их изготовление требует специального оборудования и высоких навыков токаря. Средней по качеству и сложности создания (по сравнению с металлом и деревом) является самоделка, выполненная из фанеры. Такую деталь можно использовать и при ремонте заводского станка, и в процессе создания собственного аппарата.

Повышающая и понижающая передача

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.

Рис. 8. Виды ремённых передач

  1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
  2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
  3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.

Рис. 9. Схема понижающей и повышающей ремённой передачи

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Шкив от мотоблока: предназначение и разновидности


Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.Мотоблочные шкивы различаются по:

  • материальному исполнению;
  • размеру;
  • количеству ручьев;
  • типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

  • монолитными – диаметр до 10 см;
  • дисковые – 4-8 см;
  • снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Как снять шкив коленвала: замена шкива

Замена шкива коленвала — операция несложная. Достаточно изучить конструктивные особенности вашего двигателя, приготовить все необходимое.

Рассмотрим замену шкива коленчатого вала, на примере автомобиля Renault kangoo. Для выполнения подобного ремонта необходимо обездвижить автомобиль, установить его на домкратах.

  1. Автомобиль имеет поперченное расположение двигателя, для доступа к креплению шкива снимаем левое колесо;
  2. Так как деталь в работе вращается, необходимо зафиксировать шкив. Для этого применяем специальные фиксаторы. В случае с двигателями Renault в блоке цилиндров есть специальное отверстие (закрыто болтом), куда вставляется фиксатор BMT Mot. 1489 в форме штифта с резьбой. Он фиксирует коленчатый вал;

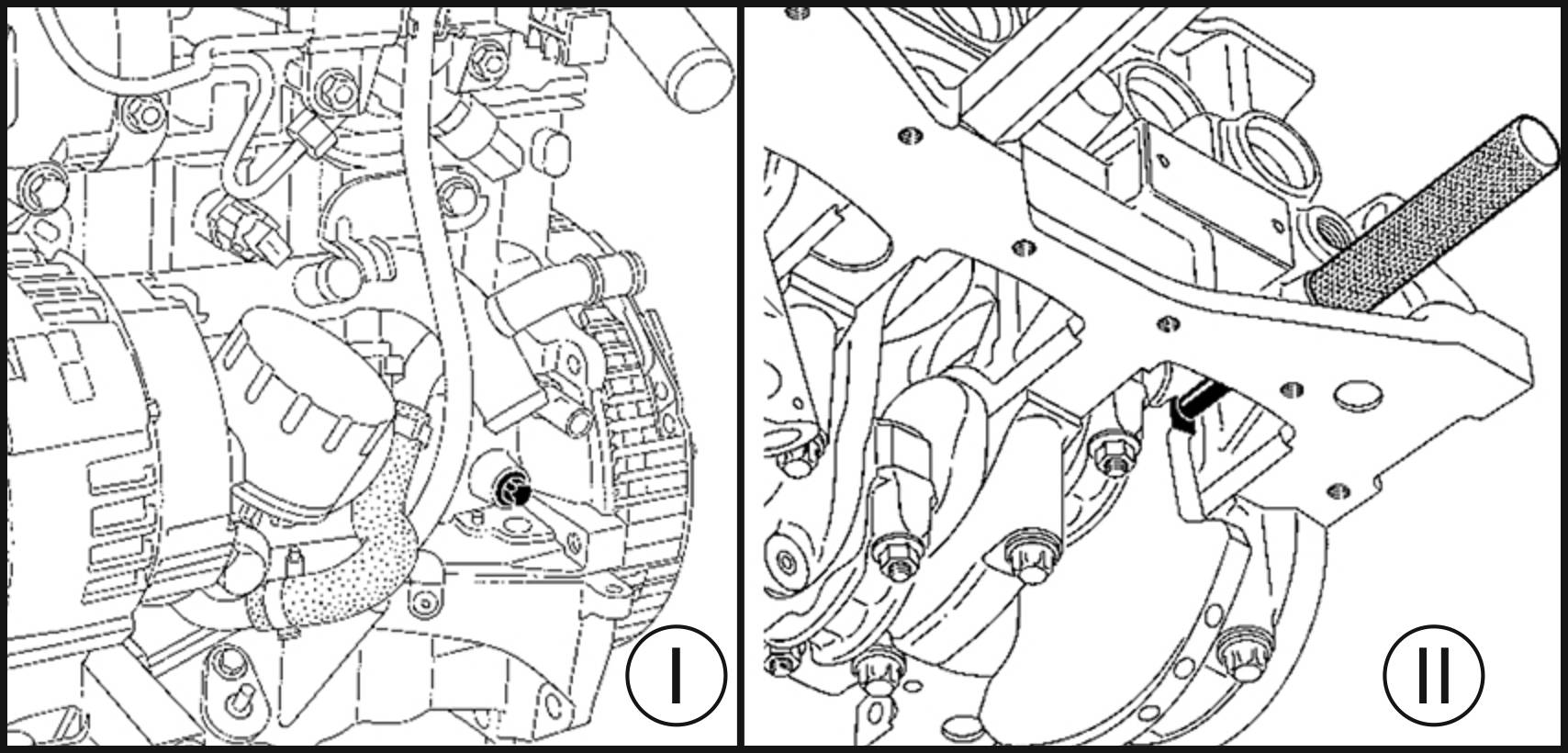

  3. Чтобы заблокировать вращение двигателя необходимо:
    1.   выкрутить болт;
    2.  установить фиксирующий штифт.
  4. Затем устанавливаем коленчатый вал в ремонтное положение, провернув его по часовой стрелке до упора в штифт;
  5. Ослабляем и снимаем ремень генератора;
  6. Затем откручиваем крепеж шкива к носку вала и снимаем сам шкив. У многих возникает вопрос: как открутить болт шкива коленвала? От постоянного вращения резьба болта сильно утягивается, из-за этого неопытные автовладельцы полагают, что направление резьбы левое. Однако болт шкива коленвала имеет обычную правую резьбу и откручивается против часовой стрелки;
  7. Устанавливаем новый шкив, закручивание болта шкива необходимо выполнить с контролем момента затяжки динамометрическим ключом (0,8 Н.м);
  8. Убрать фиксатор коленчатого вала, установить болт-заглушку;
  9. Собирать демонтированные узлы и детали в порядке, обратном разборке.

Замена шкива коленвалаУстановка фиксатора коленвала BMT Mot. 1489Фиксаторы Рено1 — генератор, 2 — ключ с трещоткойСтарый шкивНовый шкивЗакручичаем шкив

Шкив от мотоблока: предназначение и разновидности

Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.

Мотоблочные шкивы различаются по:

  • материальному исполнению;
  • размеру;
  • количеству ручьев;
  • типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

  • нержавейки;
  • дюрали;
  • чугуна;
  • алюминия.

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

  • монолитными – диаметр до 10 см;
  • дисковые – 4-8 см;
  • снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

  • цилиндрические;
  • конические.

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

одноручейный шкив;

двухручейный;

трехручейный.

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

  • ведущий;
  • ведомый.

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Шкивы плоскоременных передач

Основные конструктивные элементы шкива:

  • обод, несущий ремень;
  • ступица, насаживаемая на вал;
  • диск или спицы, соединяющие обод со ступицей.

Материалами для шкивов плоскоременных передач могут быть:

  • чугун,
  • сталь,
  • легкие сплавы,
  • пластмассы.

Чугунные шкивы наиболее распространены; они изготовляются из серого чугуна методом отливки марок СЧ15 и СЧ18 при окружных скоростях υ=15 ÷ 25 м/с; СЧ20 и СЧ25 при окружных скоростях υ=30 ÷ 35 м/с; для сбалансированных шкивов из модифицированного чугуна эта скорость может быть выше (до 45 м/с).

Стальные шкивы могут быть литыми, сварными или точеными. Стальное литье может применяться при окружных скоростях до 45 м/с; сварные шкивы допускают скорость до 60 м/с.

Шкивы из алюминиевых сплавов имеют среди металлических шкивов минимальную массу и могут использоваться при скоростях до 100 м/с, так как малая плотность этих сплавов значительно снижает центробежные нагрузки.

Неметаллические шкивы имеют малую массу, высокий коэффициент трения ремня о шкив, но теплопроводность и износостойкость их ниже, чем у металлических шкивов.

Шкивы плоскоременных передач могут быть с посадочным отверстием – цилиндрическим или коническим (рис. 1; а, б).

Рис. 1. Конструкция шкивов

Посадочные отверстия под вал должны иметь шероховатость не выше Ra =1,25 ÷ 2,5 мкм, остальные обработанные поверхности Rz=40 мкм. Необработанные поверхности шкивов должны быть окрашены.

При шпоночном соединении и цилиндрическом сопряжении назначают посадки: в случае нереверсивной спокойной нагрузки – Н7/к6; нереверсивной нагрузки с умеренными толчками и ударами – Н7/m6; нереверсивной нагрузки с большими толчками и ударами – H7/p6.

Шкивы имеют гладкую рабочую поверхность обода. На поверхности обода шкивов, работающих с окружной скоростью свыше 40 м/с, должны быть проточены треугольного или прямоугольного профиля кольцевые канавки (рис. 1, в), обеспечивающие выход воздуха из-под ремня, для исключения образования воздушного клина, ухудшающего сцепление между ремнем и шкивом.

Для того, чтобы при работе не происходило сползание плоского ремня со шкивов, что может быть вызвано непараллельностью осей шкивов или формы поверхности обода, один из них делают цилиндрическим, а другой шкив (обычно ведомый) – выпуклым в осевом сечении на величину е, которая образуется дугой окружности (рис. 2, а), или делают цилиндрическую поверхность по середине шкива и конические поверхности по краям (рис. 2, б), или делают шкив выпуклым с ребордой (рис. 2, в). Обычно выпуклость предусматривается на большем шкиве. При υ>25 м/с выпуклыми должны быть оба шкива.

Рис. 2. Конструкция обода шкивов

Для уменьшения износа ремня в результате упругого скольжения шероховатость поверхности обода шкива не должна превышать Ra =1,25 ÷ 2,5 мкм.

Чугунные шкивы диаметром до 300 ÷ 350 мм изготовляют с диском. В дисках предусматривают отверстия круглой или контурной формы для облегчения шкива и транспортировки.

Шкивы диаметром свыше 300 мм выполняют со спицами в один ряд при ширине обода до 300 мм и в два ряда при ширине обода свыше 300 мм (рис. 3). При диаметре шкива до 500 мм ставят четыре спицы, до 1600 мм – 6 спиц.

Шкивы со спицами используют при окружной скорости υ<25 м/с, если скорость выше, применяют шкивы с диском.

Рис. 3. Шкив со спицами

У литых шкивов спицы выполняют эллиптического сечения. Отношение малой оси сечения спицы к большой – a/h=0,4 ÷ 0,5.

У шкивов со спицами обод (а также ступицу) делают с ребрами в плоскости расположения спиц для более равномерного охлаждения и уменьшения внутренних напряжений в местах соединения спицы с ободом, а также для увеличения жесткости обода.

Посадочное отверстие под вал должно иметь шероховатость не выше Ra =1,25 ÷ 2,5 мкм, остальные обработанные поверхности Rz=40 мкм, необработанные литые поверхности Rz=40 мкм. Необработанные поверхности шкивов должны быть окрашены.

Шкивы в сборе с валами, работающие с окружной скоростью 5≤υ≤35 м/с, проверяются на наличие дисбаланса при статической балансировке.

Значения допускаемого дисбаланса приведены в табл. 1.

Таблица 1. Значения допускаемого дисбаланса

Окружная скорость υ, м/с5÷1010÷1515÷2020÷2525÷3040
Дисбаланс, г·см, не более6421,61,00,5

Шкивы быстроходных передач, при скорости υ≥З5 м/с, необходимо подвергать динамической балансировке.

Раздвижные двери ванной:

Раздвижные двери часто используются в магазинах, ванных комнатах, входах в офисы, гостиницах и дверях шкафов, поскольку они не занимают больше места для открытия. Поскольку двери сдвигаются, они используют шкив для достижения этой цели.

Изображение Кредиты: Pixabay Бесплатные изображения

Подумайте о том, чтобы отнести дверь и отложить ее в сторону. Возможно ли это? Вручную нет, но подвижный шкив облегчает это. Когда вы толкаете дверь, шкив движется, и вместе со шкивом движется и дверь. Поскольку шкив представляет собой подвижный шкив, усилие, которое нам нужно, чтобы сдвинуть дверь, намного меньше, чем усилие, которое нам нужно приложить, чтобы перенести дверь из одного места в другое. Количество используемых подвижных шкивов зависит от длины раздвижной двери.

Типы шкива ГРМ

Типы шкивов различаются по профилю зуба, типу материала, размерам и применению.

Например, блокирующий люфт шкив, шкив трапециевидной формы, металл шкив, И т.д.

Шкив может быть изготовлен из различных материалов в зависимости от требований.

Обычно используемый шкив изготавливается из стали и алюминия. Шкив для других применений может быть изготовлен из пластика.

Алюминий и нейлон – это материалы, которые лучше всего подходят для изготовления шкива зубчатого ремня. Этот шкив требовал особого типа функции для поддержания времени, которое может быть выполнено с этими материалами.

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

  • убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
  • запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
  • проверьте уровень масла и топлива в баке;
  • так же проверьте места резьбовых соединений;
  • далее можно запускать двигатель, плавно повернув ручку зажигания;
  • время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

  • не работать на полном газу;
  • работать только на предварительно подготовленных почвах (не целине);
  • для культивации использовать только то количество фрез, что есть в комплекте;
  • мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
  • переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Шкивы тонкостенные клиноременных передач

Задача уменьшения массы и моментов инерции клиноременных шкивов решается изготовлением этих шкивов из тонкой листовой стали штамповкой и сваркой. Подобные шкивы (сварные и сборные) (рис. 11…16) получили в настоящее время широкое распространение. Конструкция сварного шкива дана также в разделе сварных соединений. Конструкция сборного шкива (рис. 14) позволяет изменением числа проставок (дисков) менять диаметр.

Соседние страницы

  • Натяжные устройства ременных передач
  • Натяжные ролики ременных передач
  • Ремни плоские приводные резинотканевые по ГОСТ 23831-79
  • Шкивы плоскоременных передач
  • Ремни приводные клиновые нормальных сечений по ГОСТ 1284.1-80 (СТ СЭВ 4481-84)
  • Ремни клиновые вариаторные
  • Раздвижные шкивы

Как сделать шкив из текстолита

Из текстолита точно можно сделать. Из фанеры тоже, наверное, только надо по окружности натыкать стягивающих винтов с гайками, в крайнем случае саморезов — чтобы ремень не разделил шкив . Шкив из фанеры Шкив — это очень важная часть любого станка, позволяющая регулировать скорости и нагрузку на двигатель. Самостоятельное изготовление шкива хорошо тем что можно сделать.

1 Делаем самодельный шкив в домашних условиях из металла и дерева Общие рекомендации Как изготовить алюминиевую деталь Изготовление шкивов самостоятельно 2 Шкив . Если нужен маленький шкив или есть толстая фанера, то шкив можно сделать из одного круга, вырезав его лобзиком, насадив на винт и сделав канавку прикладывая узкий напильник к вращающемуся 5/5(15).

Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты. Конструкция шнека и принцип его работы.

Шкив — важная деталь ременной передачи. Она передает вращение ведущего вала на ведомого, а также позволяет менять число оборотов. Ременная передача распространена среди бытовой техники, станков малой и средней мощности, в различных двигателях внутреннего сгорания.

Как сделать шкив своими руками

Для самодельных конструкций шкив можно изготовить самостоятельно, для этого понадобится домашняя мастерская и навыки работы с деревом, пластиком, металлом. Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов.

Для маломощных двигателей выпускают пластмассовые изделия. В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится. Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Изготовить шкив можно как из листов фанеры. Это наиболее простая конструкция, для нее не понадобится сложного оборудования или замысловатых технологических процессов. Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью.

Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты. Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.

При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг.

Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения. Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов.

Как правильно затянуть ступицина матиз

Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия. В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня.

Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня. До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен.

Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Самодельный шкив ременной передачи позволит быстро отремонтировать станок или создать механизм собственной конструкции. Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.

Нормы точности для изготовления шкивов

В стандарте даются также нормы точности для изготовления шкивов:

  • допускаемое отклонение от номинального значения расчетного диаметра шкивов — по h11;
  • предельные отклонения угла канавки шкивов, обработанных резанием, должны быть не более:
    • ±1° — шкивов для ремней сечений Z, А. В;
    • ±30′ — шкивов для ремней сечений С, D, Е, ЕО.

Допуск биения конусной рабочей поверхности канавки шкива в заданном направлении на каждые 100 мм расчетного диаметра относительно оси должен быть не более:

  • 0,20 мм — при частоте вращения шкива до 8 с-1;
  • 0,15 мм — при частоте вращения шкива свыше 8 с-1 до 16 с-1;
  • 0,10 мм — при частоте вращения шкива свыше 16 с-1.

Значение параметра Ra шероховатости рабочих поверхностей канавок шкива должно быть не более 2,5 мкм.

Материалы шкивов

Для стационарного оборудования в ременных передачах для шкивов продолжается использование классических недорогих материалов — серого СЧ и ковкого КЧ чугунов. Существенная масса деталей, как правило, тут не играет роли, поскольку массивные шкивы позволяют отказаться в механизме от маховика. Заменителем могут служить стальные штампованные шкивы

Для механизмов с переменной частотой вращения, для транспортных машин, где важно снижение массы и момента инерции используют шкивы из алюминиевых сплавов. И наконец, шкивы высокоответственных агрегатов могут выполняться из магния или титана. В последнее время широко внедряются шкивы из пластмасс (например, капралон) с возможностью рециклинга, особенно в бытовой технике

В последнее время широко внедряются шкивы из пластмасс (например, капралон) с возможностью рециклинга, особенно в бытовой технике.

Шкив на двигатель мотоблока – правильный уход за элементом

Чтобы ведущий шкив прослужил как можно дольше, следует придерживаться определенных правил ухода за элементом. От вас понадобится:

  • регулярно проверять кожухи, защищающие деталь от попадания внутрь колеса пыли, грязи и мусора;
  • постоянно соблюдать технику безопасности при работе с мотоблоком;
  • тщательно проверять надежность крепления шкива на оси мотора. Если крепежи ослабнут, то элемент начнет болтаться, что приведет к быстрому износу резьбы вала;
  • регулярно осматривать поверхность детали на наличие царапин или трещин – если повреждения достаточно серьезные, то деталь лучше заменить, не дожидаясь ее окончательной поломки.

Крайне важно хранить мотоблок в сухом месте. В противном случае влага, которая попадает на поверхность шкива, очень быстро приведет к коррозии элемента, и его преждевременной поломке

Как правильно содержать шкивы, чтобы они долго оставались в надлежащем виде?

Чтобы шкив для мотоблока диаметра 20 мм или любого другого диаметра прослужил долго, нужно соблюдать несколько важных простых правил:

  1. Нужно не забывать проверять защитные кожухи. Они предохраняют изделие от попадания в него предметов (мелких и крупных), а также пыли и грязи.
  2. Нужно не забывать перепроверять на крепость крепления посадочных мест на двигательной оси. Это позволит избежать выхода из строя элемента и предотвратит разбалтывание шкива.
  3. Обязательно нужно помнить технику безопасности.
  4. Обязательно нужно внешне осматривать шкив для мотоблока диаметра 25 мм (трехручейный) или любую другую деталь, чтобы своевременно выявлять возможные трещинки и сколы.

Когда необходимо снимать шкив коленвала

По большому счету, снимать эту деталь придется в двух случаях:

  1. Разборка всего двигателя или какой-либо ремонт (например, замена сальников коленвала).
  2. Замена самого шкива. Причины, по которым необходимо выполнять это действие, практически всегда связаны с износом самой детали.

Степень износа определяется опытным путем, но это тема для отдельной статьи. Суть в том, что шкив в любом случае нужно снимать. И процесс этот нельзя назвать простым, хотя при наличии определенных навыков и инструментов операцию можно выполнить своими руками.

Как открутить и снять шкив коленвала

Самым сложным действием, как правило, можно считать именно откручивание фиксирующей гайки или болта. Это связано с тем, что направление резьбы совпадает с крутящим моментом коленчатого вала. Другими словами, резьба обратная. Кстати, этот факт и есть ответ на вопрос о том, в какую сторону откручивать болт шкива коленвала. Правильно это делается по часовой стрелке.

В результате во время работы двигателя имеет место эффект самозатягивания. Кроме того, зачастую присутствуют коррозия и закисание, что осложняет процесс. По этой причине перед началом работ желательно воспользоваться известной всем WD-40 или другой похожей жидкостью для того, чтобы ржавчина немного раскисла.

Процедура откручивания болта или гайки

  • Установить автомобиль на смотровую яму (если, конечно, не снимать двигатель полностью), зафиксировать колеса.
  • Снять ремень генератора. Для этого ослабляется стопорный болт генератора и натяжной. Если автомобиль оснащен гидроусилителем руля с отдельным ремнем, тогда придется еще снимать и ремень этого механизма, открутив болт его натяжения (здесь понадобится ключ на 14).

Наличие пневмогайковерта может облегчить задачу по откручиванию болта или гайки шкива. Если такого инструмента нет, тогда нужно продолжить процесс для выкручивания гайки.

  • Потребуется снять бронепровод с распределителя зажигания, чтобы избежать запуска двигателя.
  • Затем нужно взять накидной ключ (как правило, на 19) с удлиненным рычагом (это можно сделать при помощи обрезка трубы). Длины должно хватить на то, чтобы ключ уперся в пол. Накинуть его на головку гайки или болта, уперев рычаг в пол.
  • В кабине авто повернуть на короткое время ключ в замке зажигание в положение «Старт». Болт или гайка под действием с одной стороны стартера, а с другой стороны, зафиксированного гаечного ключа, «срывается» с места и откручивается.
  • Отметим, что чаще всего с первой попытки сделать это не получится. Поэтому потребуется поворачивать ключ в замке несколько раз.

Что такое шкив? (с иллюстрациями)

Шкив — это простой механизм, который был разработан в древние времена, но до сих пор является основой многих современных механизмов. По сути, это колесо, через которое наматывается веревка или другой шнур. Один конец веревки обычно прикреплен к грузу или другой нагрузке, и когда свободный конец тянется — обычно человеком, но, возможно, также машиной — колесо изменяет направление приложенной силы и значительно упрощает поднимите прикрепленный груз.Этот тип инструментов бывает разных размеров и разновидностей, но почти во всех случаях цель одна, а именно: облегчить подъем тяжелых предметов и более эффективно направлять энергию.

Основные компоненты

Инженеры обычно говорят о «простых машинах» в шести различных категориях: наклонные плоскости, рычаги, винты, клинья, колеса и оси, а также шкивы.Все они состоят из базовых, повседневных компонентов и в той или иной степени упрощают работу человека. Шкивы обычно больше всего используются для подъема и перемещения крупных объектов.

В своей основной форме этот инструмент представляет собой немного больше, чем колесо с канавкой. В канавке проходит веревка, ремень или трос. Этот механизм можно использовать отдельно или соединить с другими в системе шкивов.Чем больше количество шкивов в системе, тем меньше силы потребуется для подъема объекта.

Типы систем

Существует три основных типа систем: (1) фиксированная, с фиксированной осью; (2) подвижный, со свободной осью; и (3) составная, с комбинацией фиксированных и подвижных осей. Подвижные и составные оси за счет умножения силы имеют тенденцию быть более эффективными, чем фиксированные системы.

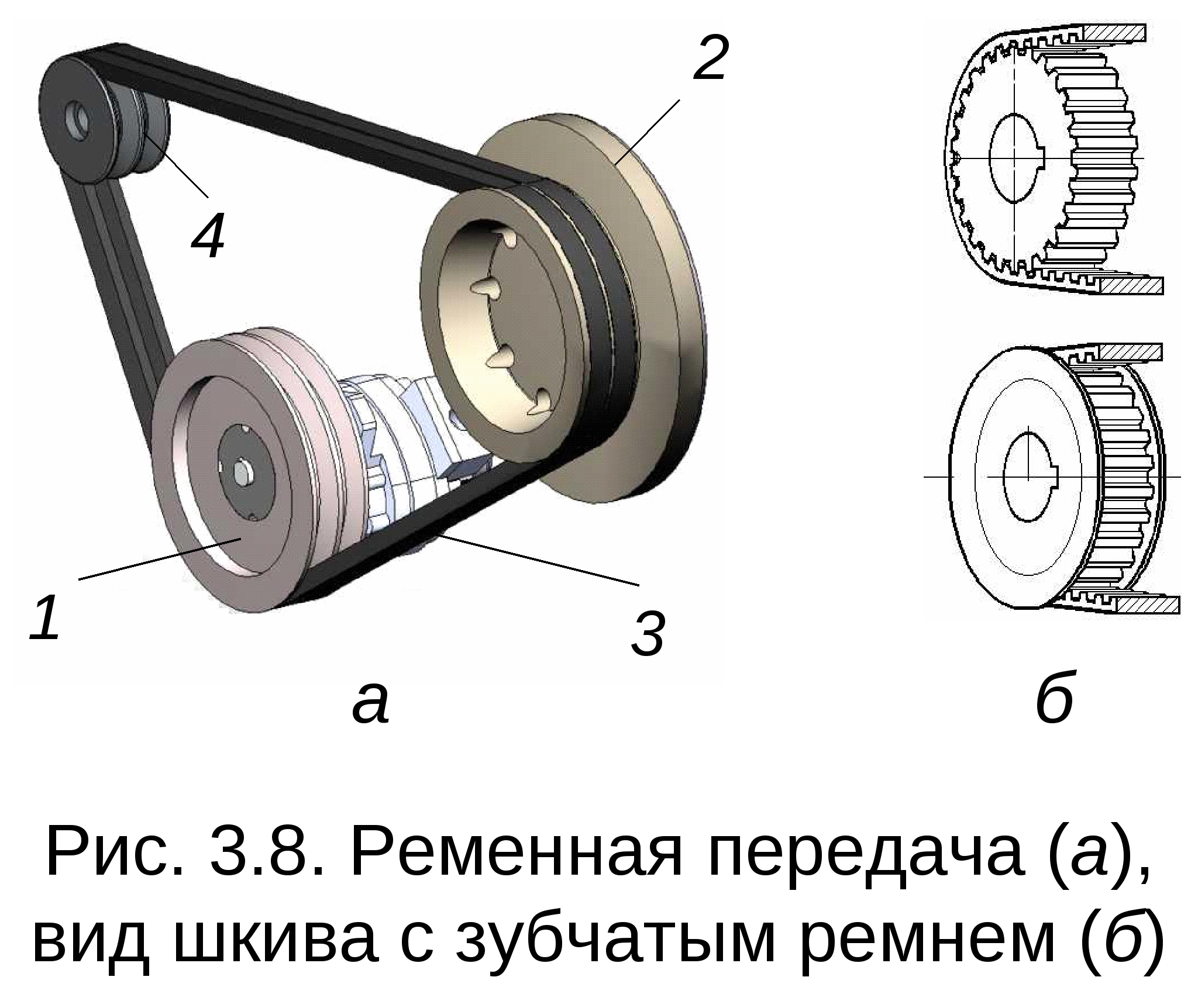

Колесно-канатные инструменты также могут использоваться в комбинации с другими инструментами для более конкретных целей. Так называемая «система ремня и шкива» является одним из примеров. Это, как правило, «закрытые» системы, в которых несколько колес с канавками соединены одним круговым соединенным ремнем, и предназначены для передачи и увеличения энергии, а не для прямой подъемной силы.

Преимущества подъема

Одним из самых больших преимуществ этого типа машин является способность перемещать тяжелые предметы и направлять подъемную энергию, не прилагая больших усилий.Как правило, чем тяжелее объект, тем большее усилие нужно приложить для его перемещения. Направление этой энергии вверх по веревке и вокруг колеса — или ряда колес, в зависимости от веса объекта & madash; может сделать общую нагрузку, известную как «подъемное преимущество», намного более эффективной.

Например, человеку обычно нужно приложить около 10 фунтов (4.5 кг) силы, чтобы поднять 10-фунтовый (4,5 кг) груз, и в большинстве случаев эту силу необходимо прикладывать прямым движением вверх. Если груз прикреплен к шкиву, человеку все равно нужно будет приложить такое же количество измеряемой силы, но направление направление должно измениться. После присоединения к тросовой системе человек должен тянуть вниз , а не поднимать вверх . Это позволяет более эффективно использовать вес тела и физические нагрузки человека.

Чем больше колес в данной системе, тем вероятнее, что она будет эффективнее. Если, например, груз прикреплен к двум системам, человеку потребуется всего 5 фунтов (2,26 кг) силы. Для четырех потребуется 2,5 (1,13 кг) фунта силы и так далее.

Общие примеры

Эти инструменты можно найти во многих современных условиях.Лифты, пожалуй, одни из самых распространенных: хотя их не видно снаружи, большие системы вращающихся колес и тросов помогают автомобилям двигаться вверх и вниз. В большинстве случаев они управляются компьютерами и поднимаются механическими средствами, а не рабочей силой, но эффективность остается той же. Многие автомобильные двигатели также зависят от ременных систем, которые помогают передавать энергию от двигателя к валам колес и другим движущимся частям. Парусники часто используют их для контроля натяжения парусов, они также распространены в подъемных кранах и другом оборудовании.

Альпинистский шкив:

Подъемный блок, как следует из названия, используется, когда вы хотите подняться на что-нибудь высокое, например, на дерево или гору. Человек, который хочет подняться, будет действовать как нагрузка на шкив. Когда человек потянул за другой конец веревки, он начал высоко подниматься. Он спускается по веревке, как только перестает тянуть веревку.

Изображение Кредиты: Алекс Индиго, Восхождение на оттяжку, CC BY 2.0

Когда человек падает на веревку, это не означает, что он упадет на землю, потому что он уже привязан к веревке из соображений безопасности. Вот как подвижный шкив упрощает подъем на высоту.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
