Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

дефектная свеча (устраняется только заменой на заведомо исправную);
обрыв проводов в системе;
неисправность кнопки управления зажиганием;
дефектная катушка зажигания;
отсутствие зазора между катушкой и маховиком;
обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

износ ЦПГ;
тепловые задиры цилиндра или поршня;
задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Бензопила Партнер 350 – регулировка зажигания

О настройке зажигания садового инструмента Partner нужно задуматься тогда, когда его двигатель перестал заводиться, или в том случае, когда номинальная мощность мотора заметно упала. Перед регулировкой зажигания потребуется тщательно очистить свечу, а также протереть от пыли саму катушку.

Дальнейший порядок действий выглядит следующим образом:

Вначале необходимо снять левую крышку защитного пластикового корпуса;
Под крышкой расположены маховик и катушка зажигания. Они должны располагаться друг от друга на определенном расстоянии. Установить зазор между ними поможет шаблон или обычная бумажная визитка;
Чтобы выполнить настройку, потребуется вывернуть 2 винта, расположенные рядом с маховиком. Во время их поворачивания элемент будет отдаляться от катушки;
Далее на боковую часть катушки потребуется неподвижно установить шаблон и начать поворачивать винты в обратном направлении;
Как только маховик соприкоснется с шаблоном, потребуется закончить регулировку.

После настройки зажигания нужно установить крышку корпуса на место и проверить работу бензопилы Partner 350. Если регулировка узла была выполнена правильно, то двигатель бензопилы заведется с первого раза.

Конструктивные особенности бензопилы «Партнер 350»

Надежная и удобная в использовании пила данной модели имеет бензиновый двигатель с мощностью в 1300 Вт. Она отличается легким запуском, который осуществляется за счет встроенного профессионального топливного насоса и электронной системы зажигания.

Бензопила оборудована системой защиты, которая автоматически активирует двойной инерционный цепной тормоз. Смазка цепи также происходит автоматически. Изменить натяжение цепи этого агрегата очень легко можно с помощью всего лишь двух ключей.

Бензопила снабжена топливным праймером, поэтому легко запускается в любое время года. Барабан стартера инструмента оборудован специальной крыльчаткой, с помощью которой он очищается от загрязнений.

Фильтр с системой CCS способен задержать все остаточные частицы. Кроме этого, такая система позволяет продолжительное время использовать воздушный фильтр, экономя при этом расход топлива.

Производители бензопилы «Партнер 350» оснастили стенки цилиндра поршневой группы хромированным покрытием, что значительно увеличивает срок службы инструмента.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

Снимите крышку и очистите запчасти под ней;
Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Бензопила «Партнер» 350 неисправности и их устранение

Наиболее уязвимыми системами 350-й бензопилы от бренда «Partner» являются:

моторная часть;
система зажигания;
нарушения подачи смазки.

Диагностика поломок двигателя

Если мотор работает с проглохами или вовсе не заводится, причины могут быть следующие:

отсутствие поступления бензина или воздуха;
нет искры для воспламенения.

Для более точного анализа ситуации, необходимо:

- убедиться, что топливо достигает карбюраторной части – если нет, то:
  - бензобак пилы пустой:
  - забилась поплавковая игла;
  - прекращен доступ воздуха в топливный бак;
  - забился бензиновый фильтр. Эти поломки устраняют прочисткой очистительных систем, перезаправкой бензопилы качественным топливом.
- если бензин доходит до карбюратора, исследуют на дефекты свечу – она должна быть сухая и с правильным зазором. По внешнему ее состоянию можно судить о возможных неисправностях всего инструмента (см. рисунок ниже).

Если после присоединения к заземленному проводу она не дает искру, проблема в самой свече, которую, вероятно, придется заменить. Помимо свечи, часто из строя выходят и другие запчасти – катушка или коммутатор зажигания;
обнаружение мокрой свечи – верный признак того, что свечу заливает. Это может быть связано с:
- неправильными или сбоем заводских настроек карбюратора;
- заливкой карбюраторного блока топливом.,
В любом случае, необходимо обновить настройки карбюратора.

Регулировка карбюратора

Если бензопила «Partner» плохо заводится, сильно дымит и не выдает указанную производителем мощность, вопрос о том, как отрегулировать карбюратор бензопилы «Партнер» 350, должен стать центральным для каждого пользователя. Чтобы его решить:

прогреваем двигатель;
закручиваем винт L до упора, после чего – ослабляем на четверть;
если пила продолжает глохнуть на холостых, прокручиваем жиклер Т;
для корректной работы бензопилы «Partner» под нагрузкой винтом Н добиваемся максимальных оборотов.

Для инсталляции желательно иметь под рукой универсальный ключ и тахометр (счетчик вращения коленвала). Карбюраторную инсталляцию и регулировку зажигания производят еще на заводе «Partner». Поэтому абсолютно новую пилу перенастраивать не нужно.

Неисправности системы подачи масла

Ситуация, когда цепная смазка непроизвольно вытекает из корпуса бензопилы и не доходит до режущих деталей, указывает не необходимость ремонта масляного насоса, прочистку маслоподающих патрубков или их замену исправными запчастями. Кроме того, потеки смазки могут говорить о разгерметизации соединения трубок и масляного картера. Если вовремя не устранить эти поломки, цепь начнет перегреваться, вытянется и преждевременно выйдет из строя.

Ремонт бензопилы «Партнер» 350 своими руками должен выполняться только людьми, которые разбираются в ее устройстве и принципе работы. Только в таком случае можно надеяться, что замена ведущей звездочки или коленчатого вала будет выполнена верно и безопасно для дальнейшей работы.

Первые предупреждения при ремонте

Бензопила состоит из многих частей. Выделим основные, таких как:

двигатель;
бак для горючего;
тросик для зажигания.

Поскольку это лишь малая часть в не очень подробном описании, то следует учесть, что бензопилы практически идентичны по своему строению, что весьма упрощает их диагностику и ремонт. Ремонт можно сильно осложнить тем, если не вовремя обратиться к мастеру и продолжить дальше эксплуатировать сломанное оборудование. И совершенно верно, чтобы осуществить ремонт бензопилы, лучше всего обратиться к мастеру, ведь от ремонта зависит будущая “жизнь” вашего “незаменимого партнера” по работе.

Итак, при проведении ремонта мастер должен проверить все детали бензопилы, для чего ее разбирают на части. Чаще всего поломки появляются от неправильной и неаккуратной эксплуатации устройства, поэтому часто засоряется опилками топливный фильтр или сапун. Для диагностики засора мастер отсоединяет шланг и проверяет как протекает топливо.

Топливо также может поступать в недостаточном количестве. Это происходит из-за того, что засоряется воздушный фильтр, поэтому его стоит менять раз в три месяца.

Один из важных элементов бензопилы – это свеча зажигания, которую также обязательно нужно проверить. Тут возможны интересные причины неисправности:

сухая свеча;
свеча в масле;
свеча может быть окутана чёрным нагаром.

Если свеча сухая, значит в цилиндр не попадает топливо, а это, в свою очередь, значит что с зажиганием все в порядке и ремонтники ищут иную проблему. Если же свеча, наоборот, в масле, то значит, что идет избыток топлива. В таком случае необходимо выкрутить свечу и хорошо протереть ее, после чего вновь поместить обратно. Черный нагар на свече означает, что во время её использования хозяин бензопилы в неправильных пропорциях смешивал бензин и масло. Обязательно проверяют наличие искры.

Как мы видим, ремонт все-таки не так уж и прост и у нас еще многое впереди. Процесс восстановления работоспособности бензопилы включает в себя и некоторые процессы очистки элементов данного устройства, такие как глушитель. Разберем эту операцию поэтапно. Для начала, как и в любом ремонте нам надо найти данную часть нашего устройства, снять ее и разобрать. Если на нем много нагара, то нам нужно его почистить, а для этого понадобятся:

Данные предметы можно найти в любом доме

Начисто очищаем наш глушитель от нагара, после чего важно его хорошо высушить, для того чтобы ремонт не прошел зря и, конечно же, поставить его обратно на место

Сухая чистка глушителя слишком опасна для здоровья, в нагаре содержится много канцерогена, который можно случайно вдохнуть!

Принцип работы

Главный узел системы – насос. Принцип его работы последующий. При увеличении оборотов мотора, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала делает определенное давление в масляной магистрали, что принуждает масло двигаться по ней в сторону шины.

Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.

Проточка нужна для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.

Дальше в смазочный процесс врубается цепь, на звеньях которой, зависимо от модели цепи, имеется или проточка, или отверстие средством которых масло разгоняется по всей шине. С повышение оборотов мотора, скорость подачи масла тоже растет.

Некие модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной возможности, и при появлении необходимости, количество подаваемого масла системой смазки, можно прирастить либо уменьшить.

Эта функция довольна комфортна, т. к. позволяет сберегать и не растрачивать избыточное масло.

Partner 370

Эта бензопила марки Partner обширно употребляется для заготовки досок в целях предстоящего ремонта и строительства.

Технические характеристики бензопилы Partner 370

Объем мотора	34 см 3
Мощность	1,4 л. с./1,8 кВт
Рекомендуемый размер шины	35 см
Шаг пильной цепи	3/8 “
Объем бачка для заправки горючим	400 мл
Емкость бака для смазочного состава	300 мл

В комплектацию этой легкой бензопилы заходит высококачественная система автоматического рассредотачивания смазочного средства и действенный инерционный тормоз.

Как заправить бензопилу Partner?

Как показывает аннотация, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его нужно соединять с маслом, созданным для работы 2-тактных движков.

Среднее соотношение бензина и масла для бензопилы Partner составляет 50:1, другими словами, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Partner P350XT

Имея отличные технические свойства, эта бытовая бензопила Partner интенсивно применяется начинающими и опытнейшеми садовниками.

Технические характеристики бензопилы Partner P350XT

Объем мотора	36 см 3
Мощность	1,9 л. с./1,4 кВт
Рекомендуемый размер шины	35 см
Шаг пильной цепи	3/8 “
Объем бачка для подачи горючего	400 мл
Емкость бачка для масла	200 мл

В конструкцию этой бензопилы Partner входят долговременные запчасти, которые отличаются высочайшим качеством и впечатляющей надежностью

Как заменить масляный насос на бензопиле Partner?

Если вы обнаружили, что не крутиться цепь на бензопиле Partner, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Partner смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Сапун — виновник проблем с работой бензопилы?

При первых признаках нарушенной работы бензопилы, не торопитесь грешить на сапун. Многие не хотят сразу приступать к разборке рукоятки, если они до конца не уверены, что виновников перебоев работы является маленький клапан. Перед тем, как демонтировать ручку бензопилы, исключите вероятные причины поломки устройства, чтобы знать, что сапун нуждается в очистке. Начните с малого.

Оцените качество топливной смеси. Не все производители предусматривают для моделей бензопил регулируемые жиклеры. Тем не менее в некоторых их настроить можно. Это дает «мастерам» возможность поэкспериментировать с составом топливной смеси. Возможно, вы решались на такой эксперимент, но через время об этом забыли, а теперь в неисправности инструмента вините сапун бензобака бензопилы. Помните, что в идеале нужно использовать ту марку масла, которая рекомендована производителем (указано в инструкции к устройству), не используйте старую смесь (выработать ее нужно за две недели максимально). Через месяц она испортится и станет причиной неполадок в работе прибора.
Проверьте свечу (возможно, в момент запуска инструмента вы ее заливаете). Осмотрите эту деталь, она должна быть чистой без следов масла. Если на ней присутствует налет, то он должен быть светлым, коричневый указывает на неполадки с катушкой зажигания. Под рукой держите запасные свечи, чтобы быстро исключить этот элемент из списка проблем с пилой.
Засориться может не только сапун, но жиклер карбюратора и топливный фильтр (вот почему после демонтажа рукоятку нужно снять и карбюратор, чтобы как следует очистить поверхность под ним от опилок). С очищением обоих узлов вы можете справиться самостоятельно.
Засорение воздушного фильтра. Этот фильтр может забиваться пылью, что станет главным препятствием при попытке завести бензопилу.

Учитывайте особенности своей модели инструмента, чтобы иметь возможность точно диагностировать проблему. Это поможет вам не только устранить ее и в кратчайшие сроки вернуться к работе с бензопилой, но избавит вас от лишней суеты (демонтаж тех узлов, которые не связаны с неполадкой прибора).

Обычно, сапун встроен в крышку топливного бака агрегата, поэтому добраться до него вы сможете легко, после чего быстро и эффективно выполните очистку клапана.

голоса

Рейтинг статьи

Масло для бензопилы Партнер 350

Чтобы продлить сроки эксплуатации модели Партнер 350, следует внимательно отнестись к выбору горючего и масла. Для заправки инструмента нужно использовать бензин с октановым числом не ниже 90. Лучше всего для бензопилы подойдет бензин АИ-92.

Для смешивания с топливом потребуется приобрести специальное масло для двухтактных двигателей. Оно обладает всеми нужными присадками и веществами, которые продлевают сроки эксплуатации двигателя. Лучше всего использовать фирменные масла марок Stihl или Husqvarna.

Топливная смесь для модели Партнер 350 готовиться в пропорции 50:1, то есть, в 1 литре бензина следует разбавлять 20 мл масла.

Основные неисправности и их устранение

По тем или иным причинам, инструмент может выйти из строя. Перед тем как разобрать бензопилу, необходимо подготовиться. Ведь одних рук отремонтировать бензопилу мало, понадобятся слесарные инструменты.

В основном бензопила не заводится по 2-м причинам: отсутствие искры и проблемы с поступлением топлива из карбюратора в цилиндр. Это проявляется так: бензопила не заводится или работает с перебоями. При увеличении оборотов глохнет.

Вначале очищаем внешний корпус от пыли и грязи. После этого снимаем крышку, также очищаем ее внутреннюю поверхность. Выкручиваем свечу, очищаем её, проверяем зазор между электродами. При необходимости делаем регулировку зазора. Надеваем провод на свечу и подносим к корпусу, дергаем за стартер. Если видим искру, значит, система зажигания в порядке. При необходимости можно заменить свечу. Наряду со свечой необходимо проверить и очистить топливный фильтр. После обратной сборки пила должна завестись.

Следующей проблемой является сбой настроек карбюратора. Зачастую это происходит от вибрации двигателя после долгой работы. Необходимо по новой отрегулировать. Имеются 3 регулировочных винта: S (холостой ход), H (максимальные обороты), L (минимальные обороты).Настраиваем их согласно инструкции.

Это две основные причины, которые влияют на завод и работу бензопилы. Для их устранения нет необходимости осуществлять полную разборку бензопилы. Устранение других видов неисправностей требуют значительных навыков, к примеру, разобрать карбюратор сможет каждый, а собрать нет. Полную разборку и устранение других неполадок лучше доверить специалистам. Иногда требуются специализированные ключи, не входящие в комплект обычных слесарных инструментов. Покупка их может стать более затратной, чем обращение в ремонтный центр.

В целом бензопила весьма неплохая. Достаточно надежная бензопила при правильной эксплуатации и своевременной профилактике.

Стартер

Стартерный механизм состоит из барабана (1) с тросом (2) и рукояткой (3) и рамы (4) с пружиной. Когда рукоятка вытянута вверх, храповик барабана заденет зубы на валу двигателя и возвращает коленчатый вал. Когда ручка отпущена, возвращающая пружина возвращает ее в исходное положение.

Нужно определенное количество усилий, чтобы вернуть коленчатый вал со скоростью, с которой запускается двигатель. Часто не удается запустить бензопилу с 1-го рывка, вам придется потянуть ее пару раз. Для облегчения пуска используются различные методы для обогащения смеси топлива с помощью клапана карбюратора или для снижения давления в цилиндре с помощью декомпрессионного клапана (для облегчения коленчатого вала). Клапан делается автоматически, чтобы закрыться, когда давление в баллоне повышается, что происходит при зажигании консистенции. Время от времени в механизме пускателя используется дополнительная пружина, которая при вытягивании кабеля сначала сжимается, а потом резко разжимается, крутя мотор.

Основными и более сложными цепными цепями является режущие звенья, которые делятся на праворукие и леворукие. Верхний край зуба. Самый широкий из всех частей. Он обеспечивает широкий kerf, чтобы предотвратить застревание других ссылок.

Форма режущих зубьев может значительно отличаться от цепи к производителю. Существует две основные формы. Стружка (а) и зубило (б). Но есть и различные контуры промежности резцов.

Боковые и верхние режущие края зуба заточены под определенным углом. Это десять для распылительных цепей, тридцать для распила. Цепи распила применяют довольно редко. При необходимости распыления пилы можно выполнить с помощью цепи крестообразной пилы. Подробнее об углах заточки бензопилы читайте в статье Заточка цепной пилы.

Основная характеристика цепи. Ее шаг. Чтобы установить шаг цепи, измерьте расстояние между серединами первой и третьей заклепок заклепки (см. Рисунок ниже) и вдвое уменьшите этот размер. Результат. Шаг цепи в мм. Однако в большинстве случаев шаг цепи задается дюймами. Расстояние между центрами первой и третьей заклепок измеряется через расстояние между отверстиями ведущие ссылки и режущие звенья или соединительные звенья могут отличаться по размеру. Самые распространенные цепи. 0,325 и 3/8 дюйма (8,255 и 9,525 мм соответственно). Цепи с шагом 0,325 используются с двигателями малой мощности (до 40-50 см 3), тогда как мощные бензопилы обычно оснащаются цепями 0,404 дюйма (такие цепи имеют более высокую производительность). Разрез чистый и точный при пилении с помощью цепи с меньшей толщиной звена и меньшим шагом.

Толщина хвостовика. Важная характеристика. Существует пять стандартных толщин: 1,1, 1,3, 1,5, 1,6 и два мм. Наиболее распространены цепи с толщиной хвостовика 1,3 мм (0,05)″). Они широко применяются как на бытовых, так и на профессиональных бензопилах. Толщина приводных звеньев должна соответствовать ширине канавки направляющей планки так, чтобы пристальное цепь точно соответствовала направляющей планке.

READ Неисправности Бензопилы Хускварна 137

Производители цепей используют различные технологии их изготовления и используют различные материалы. Определяющей характеристикой последнего является не жесткость (слишком жесткие зубы не подвергаются ручной заточке), а прочность и устойчивость к ударам. Именно они определяют прочность цепи. Поэтому износостойкие легированные стали применяются при изготовлении режущих зубьев. Резцы часто хромируются для повышения твердости поверхности. Некоторые фирмы используют Дробеструйная обработка для повышения вязкости зубов.

Для наведения цепи шина имеет на своей периферии канавку, в которой движутся движущие звена цепи. Выемка канавки также служит каналом подачи масла для смазки цепи. К основным параметрам шины относятся:

Размеры соединительных отверстий (а) в зависимости от типа бензопилы.
Ширина канавки (б), которая должна соответствовать толщине хвостовиков используемого цепи. Ширина канавки шины на несколько сотых миллиметра превышает толщину ведущие ссылки соответствующие пылевые цепи. Тем самым достигается точное боковое наводнения цепи пилы.
Шаг торцевой звездочки (с), который также определяет совместимость используемых цепей с шиной.
Длина резки (г), которая определяет размер обрабатываемого материала, диаметр ствола дерева и т.Д.

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Новый поршень устанавливается на коленчатый вал таким образом, чтобы стрелка, имеющаяся на крышке поршня, укалывала в направлении движения цепи.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Неисправность системы подачи топлива в бензопиле

Если с системой зажигания все в порядке, то идем дальше и проверяем систему подачи топлива бензопилы.

загрязнение топливного фильтра;
забилось отверстие в крышке бака;
недостаточность количества поступающей топливной смеси.

Отсоединяем топливный шланг от карбюратора и смотрим, вытекает из него топливо или нет. Устранить течь масла на бензопиле | видео на. Как правило, отказ в как найти дефект в бензопиле в устранить течь можно с. Ремонт масляного насоса на бензопиле: как можно устранить течь масла на ремонт в. Если топливо течет свободной струйкой, то всё в порядке — крышка и фильтр работают исправно. Если топливная смесь совсем не течет или течет очень слабо, то отверстие крышки (сапун) прочищаем иглой.

Ремонт масляного насоса на бензопиле

Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.

Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.

Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?

В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.

READ Как Работать Циркулярной Пилой

Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила

. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.

Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.

Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
Нарушение плотности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Убрать подтекание масла из масляного насоса бензопилы

можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.

Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.

Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.

Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.

Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.

Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.

Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.

Масляный насос – где находится?

Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.

Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.

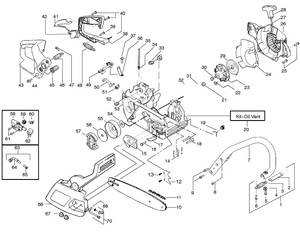

После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.
