Шипорезное приспособление для циркулярной пилы своими руками

Самодельная универсальная направляющая шина

Фирменные направляющие идеально подходят для работы в тандеме с циркулярными пилами. Но у брендовых товаров есть серьезный недостаток — высокая стоимость. Хорошо, когда инструмент работает в промышленных масштабах и полностью окупает себя. А если нет?

Для разового выполнения чистого реза можно самостоятельно изготовить практичную и простую оснастку — параллельный упор длиной 122 см. Для этого нам понадобятся материалы:

Фанера 122×15 см, толщиной от 6 до 18 мм.
Деревянный брусок в качестве линейки.
ДВП 122×30 см, толщиной 4 мм.
Клей для дерева.
Саморезы.

Еще потребуются инструменты:

Циркулярная пила.
Наждачная бумага.
Отвертка или шуруповерт.
Бита для зенковки.
Струбцины.
Рулетка.
Карандаш.

Шаг 1. Возьмите фанеру, разметьте таким образом, чтобы ее ширина составила 15 см, а длина 122 см. Приложите к метке пильный диск циркулярки, а к правому краю подошвы прижмите деревянный брусок. Затем зажмите «линейку» струбциной и отпилите фанеру по метке:

Шаг 2. Прибавьте к ширине фанеры ширину подошвы циркулярной пилы. Запишите результат и отпилите от ДВП кусок с таким размером. При этом его длина должна равняться 122 см. Процедура резки аналогична той, что используется в шаге 1 — линейка и струбцины:

Шаг 3. Зашлифуйте фанеру с одной стороны, нанесите на нее клей и совместите с краем гладкой стороны ДВП:

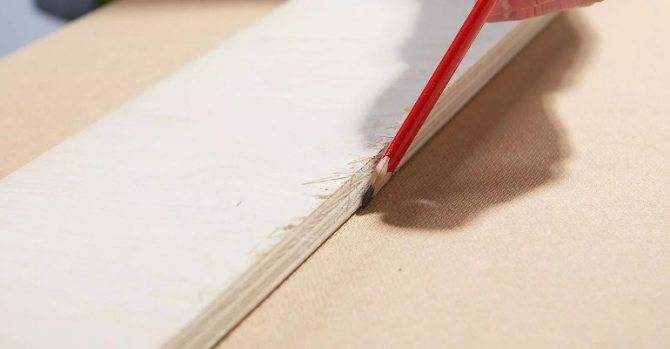

Шаг 4. Переверните заготовку так, чтобы грубая сторона ДВП оказалась сверху. Затем зенкером проделайте неглубокие отверстия с шагом 10—15 см:

Шаг 5. Закрутите в полученные отверстия саморезы с потайными головками. При этом шурупы должны проникать в фанеру. Дайте клею высохнуть. Потом уберите с будущей направляющей струбцины:

Шаг 6. Установите шину на край верстака. Прижмите подошву к фанерному упору и обрежьте оставшуюся часть ДВП:

На этом процесс изготовления завершен. Можно приступать к первым испытаниям.

Направляющая шина и её процесс изготовления

Первым делом для изготовления направляющей шины для циркулярной пилы я взял фанерный лист с ровными заводскими гранями и отрезал от него полоску.

Ширина этой полоски равна максимальной ширине моей ручной циркулярной пилы плюс 20 сантиметров.

Длина же полоски должна быть не меньше, а желательно немного больше, чем максимальная длина обрабатываемого материала.

Далее, отступив около 6-7 сантиметров от заводской кромки на куске подготовленной фанеры, я отрезал ещё одну полоску – она будет служить линейкой в конструкции.

Вдоль этой линейки будет передвигаться станина циркулярной пилы.

Главное, чтобы высота будущей линейки была равна толщине станины пилы.

Оставшееся часть фанеры послужит основанием, к которому крепится линейка.

Дальше полоска, что служит линейкой, устанавливается на основании.

Он должен быть закреплён на достаточном расстоянии от края для использования струбцин при работе (обычно это около 10 сантиметров).

После необходимо установить направляющую на основание при помощи клея и шурупов.

Однако заводская грань должна обязательно быть направлена в сторону резки.

Лишняя часть основания удаляется при помощи всё той же циркулярной пилы, для которой это всё делается.

Таким образом грань на основании будет одинаковой длины с гранью фанерного листа, что на линейке.

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним. Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Ящичные шипорезные станки

Прямые ящичные шипы создают, как при помощи односторонних, так и при помощи шипорезных станков

Шпиндель в подобных устройствах находится в горизонтальном положении, а ящичные дощечки складывают пачкой на рабочем столе и подают в вертикальной плоскости в направлении касательной к окружности режущей системы таких станков.

Устройство имеет в своем составе станину, в верхней части которой находятся подшипники. В них вмонтирован шпиндель, который связан через шкив и ременную передачу с электрическим двигателем. Один из трех подшипников, в которых монтирован шпиндель, в процессе установки режущего инструмента нужно снять. На станине станка находятся элементы гидропривода подачи стола. Стол отличается подвижным креплением на полозьях в направляющих устройства. Пульт управления содержит пусковую аппаратуру электродвигателя (кнопочная станция и магнитный пускатель). Движение стола вертикально происходит за счет механизма гидравлической подачи.

Задача двусторонних ящичных шипорезных станков заключается в создании прямых ящичных шипов одновременно на обоих концах детали.

Плюсы таких устройств:

простота управления и регулировки, а также автоматическая подача инструмента. Все это гарантирует максимальный уровень производительности станка
устройство способно осуществлять обработку обеих частей соединения типа «ласточкин хвост» отдельно или одновременно
фиксацию заготовки осуществляют вручную при помощи пневматических прижимов
все настройки контролируются с панели управления
благодаря ЧПУ можно менять шаг шипа, число пазов, глубину шипа, габариты заготовки, скорость подачи.

Также оборудование может быть дополнительно оснащено специальной полкой для укладки заготовок. Это очень помогает в процессе фрезерования шипов типа «ласточкин хвост» на гнутых и фасонных выдвижных ящиков.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Как правильно отрегулировать

Прежде чем начать работать, необходимо правильно отрегулировать конструкцию. Придется самостоятельно выбирать оптимальное место расположения и точку для дальнейшей фиксации.

Необходимо располагать устройство таким образом, чтобы его край ложился к линии разреза ровно и без перекосов. После этого надо отрегулировать размещение пильного диска. Его необходимо оторвать от кожуха и перпендикулярно выровнять относительно режущей линии.

Когда диск и направляющие будут отрегулированы, конструкция фиксируется прижимками. Это делается, чтобы минимизировать колебания, которые могут появиться во время работы пилы.

Дополнительные приспособления

Сборка ножек для верстака.

Заготовка-шаблон. При необходимости изготовления однотипных деталей можно использовать одну из них в качестве шаблона-направляющей. Для этого отрезается заготовка требуемой длины и на один ее конец закрепляется упорная рейка. По ширине рейка должна совпадать с рабочим расстоянием. При работе с этим приспособлением упорная рейка должна плотно прилегать к торцу обрабатываемой детали. Так можно получить большое количество деталей абсолютно одинаковой длины без затрат времени на разметку линии реза.
Отрезной угольник. Для постоянного использования можно изготовить отрезной угольник. Он представляет собой две массивные деревянные или фанерные рейки, скрепленные саморезами внахлест в форме буквы “Т”. Длина выступающих концов перекладины буквы “Т”выравнивается до соответствия рабочему расстоянию циркулярной пилы. Установка выравненного конца перекладины напротив линии разметки позволит получить точный перпендикулярный разрез.
Кромочный упор. В состав стандартной комплектации циркулярной пилы входит угловой (кромочный) упор. Он позволяет делать распил параллельно кромке обрабатываемого материала. Используя самостоятельно изготовленный кромочный упор, за счет расширенной и более длинной базы можно получить более чистый и точный рез.

Для изготовления кромочного упора из фанеры толщиной 15 мм вырезается упорная рейка и основание для циркулярной пилы. В основании и упорной рейке при помощи ручного фрезера выбираются шпоночные пазы. Сами шпонки изготавливаются из обрезков твердого дерева или из той же фанеры и крепятся в пазы упорной рейки. Для усиления упора под углом в 90° к упорной рейке закрепляется еще одна рейка достаточной ширины, которая будет опираться на обрабатываемую деталь. Регулировка расстояния пропила от края заготовки осуществляется перемещением упорной рейки по направляющим с последующей фиксацией при помощи стопорного винта.

Сборка передней части верстака.

Для установки винта в основании пропиливается сквозной паз. Для увеличения точности распила и повышения безопасности работ рекомендуется использовать два винта. В пластине основания делается отверстие под пильный диск и устанавливается система крепления циркулярной пилы. Конструкция системы крепления может быть самой разнообразной и будет зависеть от конкретной марки пилы. Общим моментом для всех вариантов должна быть надежная фиксация циркулярки и возможность ее демонтажа с приспособления после окончания работы. Для удобства выставления требуемой ширины отреза материала на лицевой поверхности основания приспособления закрепляется измерительная лента.

Технические характеристики

Функции оператора при работе на автоматическом станке сводятся к загрузке и переворачиванию заготовок, запуску либо остановке цикла. Важными показателями шипорезных агрегатов являются:

наибольший размер шпенька;
наименьшая толщина;
высота паза;
ширина;
максимальный размер заготовки;
обороты шпинделя;
мощность двигателя.

Кроме характеристики для классификации станка, указываются параметры режущего инструмента: диаметр пилы, вид и размер фрезы.

Часто на больших поточных линиях такое оборудование устанавливается к потолку. Станки дополнительно фиксируются прижимными устройствами, где заготовки обрабатываются подрезными пилами с последующим формированием шипов на фрезерных суппортах.

Подача регулируется плавно за счет вариатора. Для создания качественной поверхности сопрягаемых элементов скорость шпинделя должна быть около 700 об/мин.

Какие зубья бывают на режущих насадках

В основе любого режущего устройства лежат зубья, качество заточки которых влияет на эффективность и производительность. Зубья на насадках изготавливают непосредственно из твердосплавных материалов. Для повышения срока службы, на зубья наносятся напайки из победита, что позволяет продлить ресурс рабочей насадки в 5-6 раз.

Количество режущих зубьев на круге зависит от его диаметра. Зубцы состоят из передней и задней части, которые отличаются по конструкции, а также боковой. Зубья по внешнему виду (геометрии) классифицируются на следующие виды:

Прямые — разновидность зубьев, применяемые для продольного распила листового материала
Трапециевидной формы — режущие звенья имеют вид трапеции, что является преимуществом — они нуждаются в заточке очень редко
Скошенные звенья — самый распространенный вид зубьев, который характеризуется наличием углового скоса на задней или передней части. Такая конструкция позволяет производить распиливание не только древесины, но и прочих видов материалов, как ДВП, ДСП, фанера и даже пластик
Конические — имеют вид конуса, но их главный недостаток в быстром притуплении, поэтому нуждаются в частой заточке. Применяются не только для поперечного, но и продольного распиливания листового материала

Производители также выпускают диски для циркулярных пил с активными и пассивными звеньями. В зависимости от вида зубьев, различается процесс их заточки. Чтобы правильно наточить зубья на циркулярной пиле, понадобится правильно определить угол их заточки.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

Параллельный упор.
Направляющая шина для распиловки листовых заготовок.
Приспособление для перпендикулярного распила и торцевания.
Установочные бруски для точного размещения направляющей.
Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

Зафиксировать упор на нужной ширине распила.
Закрепить заготовку.
Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

жёсткость (стабильность) системы;
ровная, гладкая плоскость стола;
безопасное закрепление пилы;
присутствие ограждения от разрезающего диска;
свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

https://youtube.com/watch?v=E-Id0wIrMys

Особенности конструкции

Непосредственно перед работой следует разобраться, из каких деталей состоит салазка, как они соединяются между собой. Структура будет рассмотрена на примере шипорезной салазки для фрезерного станка.

Габариты, масса и общий вид

Величина каретки индивидуальна и во многом зависит от конкретной пилы, ее глубины пропила, а также целей использования. Так, агрегат вместе с шипорезной направляющей может достигать 800 кг. Чтобы избежать неточностей, специалисты советуют делать чертеж конструкции.

Конструкция защиты рабочего инструмента

Защита инструмента представляет собой отдельное сооружение, в котором присутствуют патрубок и кронштейн, линейки для направления и ползун.

Перечень и расположение органов управления

Компактный пульт регулирования имеет:

Кнопку включения, отключения привода.
Ручки крепления.
Рукоять, зажимающая шпиндельную бабку.
Стопор шпинделя.
Маховик.
Клавиши для фиксации кронштейна линейки.
Цветные лампочки, подающие сигнал.

Устройство составных частей

Основная часть конструкции — это чугунная станина, чугунный стол с жесткими ребрами и двигающаяся каретка. Направляющая, в свою очередь, представляет собой плиту, прижим и линейку, подшипники и ограничения для хода.

Составные механизмы и узлы агрегата

Состав шпиндельной бабки:

Корпус из чугуна.
Подшипники.
Шпиндель.
Съемную оправа.

Части привода в оборудовании:

Двигатель с 2 скоростями.
Шпиндельная бабка.
Соединяющий механизм.
Плитка, находящаяся под мотором.
Поликлиновая передача.

Кинетическая схема

При самостоятельном изготовлении направляющего сооружения мастеру необходимо изучить кинетическую и электрическую структуру. Кинетическая схема описывает всю работу прибора — его детали и взаимоотношения между ними, принцип и последовательность действий.

Конструкция изготавливается в соответствии с кинетической и электрической схемой

Электрическая схема

Электросхема — это графический документ, в котором обозначены все элементы конкретного оборудования. В общем виде с помощью условных изображений эта схема демонстрирует процесс преобразования электрической энергии, в частности, для активации каретки пилы.

Электрооборудование

Каретка циркулярки работает за счет электродвигателя с 2 скоростями, который через ремень подсоединен к шпинделю. За счет такой конструкции последний способен разгоняться за 2,3 секунды.

Виды направляющих

Весь арсенал этого вида приспособлений можно классифицировать по нескольким признакам, обеспечивающих выполнение задач при обработке заготовок. Чаще всего деление на подвиды проводится в зависимости от той конструкции, что имеет направляющая шина. В зависимости от конструкции они бывают:

двусторонние;
односторонние;
симметричные и асимметричные.

Кроме своей конструкции они могут разделяться по таким признакам:

В зависимости от конструкции циркулярной пилы, ее режущего органа, дополнительных функций инструмента – рельсового типа, плоские шины, с уголковыми упорами, с роликовой кареткой.
По размерам – короткие 0,8-1,1 метра, средней длины до 1,4-1,8 метра, длинные свыше 1,8 метров.
Наличие дополнительных устройств и функций, расширяющих возможности работы — линейка для ручной циркулярной пилы, устройство для криволинейного реза, ограничитель.
Материал изготовления – алюминий, пластик, металл, дерево.
Наличие съемных дополнительных устройств – транспортира, ограничителей, сменных шин, направляющих, фиксаторов.

Заключение

Прежде чем приступить к изготовлению направляющей шины для ручной циркулярной пилы, следует определиться с нюансами её применения:

режим использования. Чем чаще вы будет использовать пилу, тем прочнее и качественней должны быть материалы, из которых сделана направляющая. Иначе трение, неизбежно возникающее при работе, приведёт к её износу и снижению точности реза;
параметры обрабатываемого материала. При большой толщине деревянных заготовок убедитесь в том, что диск пилы будет прорезать её полностью. Например, шина из фанеры или алюминиевого профиля, описываемые в этой статье, снижают глубину реза на толщину материала, из которого сделана шина;
технические возможности инструмента. К ним относятся: максимальный диаметр диска; возможность продольного и поперечного сечения; поворотная платформа, позволяющая пилить под углом.

Помните, что точность распила зависит не только от качества изготовления направляющей шины. На него также влияет и состояние инструмента. Следите за тем, чтобы опорная платформа пилы всегда была прочно закреплена и неподвижна относительно корпуса. Кроме того, не забывайте вовремя менять или затачивать диск пилы. Затупленные зубцы диска при работе оставляют большое количество сколов на кромке реза.

Использование направляющей шины с ручной пилой существенно расширяет область её применения. А возможность использовать такое приспособление не только с пилой, но и лобзиком или ручной фрезой, ещё больше увеличивает её ценность.
