Шины для бензопил — виды, выбор и замена

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

  1. Шаг или расстояние между соседними тремя заклепками.
  2. Ширина посадочного звена.
  3. Количество звеньев.
  4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Давайте разберемся, почему он делает такие выводы.

И последнее, что дает основание отнести гарнитуру к среднему классу производительности, это ширина посадочного паза. В основном встречается три варианта ширины, это: 1,1 мм, 1,3 и 1,5.

Ширина паза прямо пропорциональна ширине пропила и зависит от размеров зуба. Чем ширина паза больше, тем шире рез и наоборот. Цепи с минимальным показателем ширины отличаются низкой отдачей и скоростью реза. В основном, такие устанавливаются на бензиновых высоторезах и цепных пилах малой мощности.

Гарнитура с посадочным 1,3 мм может устанавливаться как на бытовых, так и на полупрофессиональных и профессиональных бензопилах, шаг цепи при этом может быть разный.

Ширина 1,5 мм ранее применялась только на цепях для профессионального использования. В последнее время, в связи с тем, что рынок заполонили мощные и доступные бензопилы китайского производства, такие цепи стали использоваться и на них.

Ширина 1,6 мм и 2 мм. применяется исключительно на профессиональных и промышленных пилах.

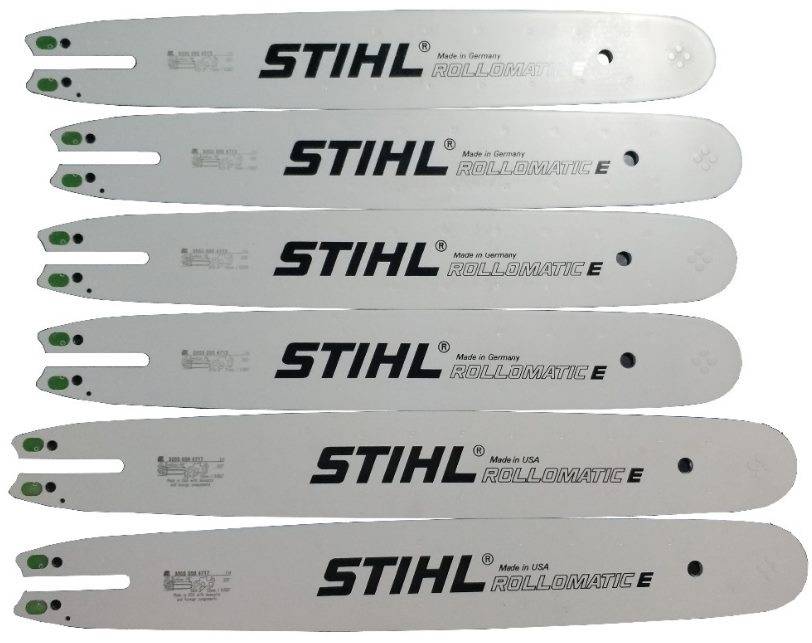

Длина шины бензопилы — какими они бывают и на что влияет

Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.

Это интересно! В техническом описании к каждой модели инструмента указывается оптимальная длина шины, которую рекомендует использовать производитель. Установка детали меньшего или большего размера приведет к ускоренному износу пильной гарнитуры и механизмов инструмента.

Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.

Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:

  1. Нехватка мощности двигателя, что отразится на скорости пиления
  2. Увеличенный расход топлива за счет повышенной нагрузки
  3. Быстрый износ двигателя и расходных материалов
  4. Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя

Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:

  • 10 дюймов — 25 см
  • 12 дюймов — 30 см
  • 14 дюймов — 35 см
  • 16 дюймов — 40 см
  • 18 дюймов — 45 см

Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.

Как продлить срок службы оснастки

В среднем срок службы качественной шины бензопилы составляет не менее 3-х замененных цепей. Ведущую звезду нужно менять в зависимости от ее состояния. Срок службы направляющей быстро снижается, если неисправно работает маслонасос, зубья цепи длительное время не затачиваются, а также в случае эксплуатации инструмента с неотрегулированной натяжкой цепи. Основными причинами ускоренного износа устройства также являются:

  1. Быстрый износ паза и хвостовой части цепи
  2. Слабое или избыточное натяжение цепи
  3. Несоответствие шага с венцом ведущей звезды
  4. Если эксплуатировать инструмент для распиливания замерзлой или твердой древесины
  5. При использовании некачественного смазочного вещества для цепи

Если в паз направляющей попадает грунт или песок, то это приводит к ускоренному износу гарнитуры, поэтому запуск инструмент рекомендуется осуществлять так, чтобы цепь не соприкасалась с землей.

Это интересно!Все стандартные бензопилы профессионального типа оснащаются ведущими звездочками, имеющие шаг 0,325.

Длина шины бензопилы — какими они бывают и на что влияет

Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.

Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.

Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:

  1. Нехватка мощности двигателя, что отразится на скорости пиления
  2. Увеличенный расход топлива за счет повышенной нагрузки
  3. Быстрый износ двигателя и расходных материалов
  4. Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя

Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:

  • 10 дюймов – 25 см
  • 12 дюймов – 30 см
  • 14 дюймов – 35 см
  • 16 дюймов – 40 см
  • 18 дюймов – 45 см

Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.

Чем опасна покупка дешевых китайских шин

В материалы было сказано, что шина является одной из важнейших деталей инструмента. Если эта деталь выходит из строя, то пользоваться инструментом крайне опасно. В любой момент цепь может соскочить с направляющей, и спровоцировать серьезные последствия. Другое дело, когда была куплена только что новая шина, и установлена на инструмент. Недостаток ее в том, что она была приобретена не в фирменном магазине, а на рынке под неизвестным брендом и очень низкой цене. Найти дешевую шину на бензопилу сегодня не трудно, но стоит ли покупать такую гарнитуру? Конечно же нет, и вот к чему это может привести.

  1. Первым делом не оригинальная продукция очень быстро изнашивается, что влечет к необходимости частой ее замены
  2. Одновременно с направляющей изнашивается цепь, которая также подлежит замене
  3. В процессе эксплуатации поддельной направляющей часто наблюдается такое явление, как износ одной боковой части, что в итоге приводит к невозможности произвести ровный или прямой распил
  4. Нарушение целостности детали — это самый сложный и опасный случай, так как при переламывании шины произойдет разрыв цепи, вращающейся на скорости свыше 10 000 оборотов в минуту

Именно поэтому производители рекомендуют не экономить на покупке пильной гарнитуры для бензопилы, и покупать только фирменные и качественные шины и цепи у проверенных продавцов. Ведь от качества этих деталей зависит жизнь человека.

Это интересно! Работы с бензопилой следует проводить исключительно в специальном защитном обмундировании.

Как подбирать цепь под свои задачи

С 2016 года Husqvarna постоянно расширяет спектр новых пильных цепей серии X-Cut собственного производства. Они прочные, менее требовательны к заточке, дольше сохраняют стойкость к растяжению, гарантируют высокую эффективность пиления.Например, Husqvarna X-Cut SP21G – пильная цепь с уникальными характеристиками, аналогов которой нет: шаг цепи – 0,325” mini, ширина хвостовика – 1,1 мм (верхняя конфигурация «трамплин») и форма зуба типа «полудолото». Комплектуется с профессиональными аккумуляторными цепными пилами 500-й серии, имеет тонкий пропил, чистый рез и практически отсутствие вибрации при пилении.Цепь Husquarna X-Cut SP21GHusqvarna X-Cut S93G – пильная цепь с шагом 3/8” mini, шириной хвостовика 1,3 мм (верхней конфигурацией «трамплин») и формой зуба «полудолото». Идеально подходит для бензопил с объемом двигателя до 40 куб. см для частных пользователей.Цепь Husqvarna X-Cut S93GHusqvarna X-Cut SP33G – пильная цепь с шагом 0,325”, Pixel (узкий пропил), шириной хвостовика 1,3 мм, (верхней конфигурацией «трамплин») и формой зуба типа «полудолото». Она идеально подходит для использования с бензопилами для частного использования и универсальными полупрофессиональными бензопилами с объемом двигателя 40–60 куб. см.Цепь Husqvarna X-Cut SP33GДля каждого типоразмера цепей поставляются оригинальные заточные комплекты, в состав которых входят два круглых напильника требуемого диаметра (для моделей пильных цепей SP21G и S93G – 4 мм; для SP33G – 4,8 мм; для С85 – 5,5 мм), плоский напильник, универсальная рукоятка и комбинированный шаблон, с помощью которого можно заточить режущие зубья и снизить ограничитель подачи для разных условий пиления – в зависимости от сезона и породы дерева.

Краткое резюме

Уравновешенные между собой бензопила, цепь и внимательно выбранная шина позволят работать эффективно и спокойно, не затрачивая чрезмерные физические и материальные ресурсы. И всегда следует понимать, что выбор составляющих процесса бензопиления, в том числе и выбор шины, зависят от типа обрабатываемой древесины, условий работы, профессиональных навыков мастера – все это сугубо индивидуально и приходит с опытом.

Досталась как-то новая цепь «Орегон» на Хускварну-140. Дело хорошее, решил я, и убрал ее до лучших времен. А когда пришло время сменить старую, оказалось, что цепь не встает на бензопилу, хотя по всем показателям соответствовала предыдущей. По тому же случаю, что и цепь, тогда мне досталась и новая шина 16”. С этой шиной и цепью я рванул в магазин, в надежде с помощью опытных продавцов разобраться, что к чему…

Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы.

В новой цепи 55 зубьев, тогда как в старой – 56. И ее длины не хватает, чтобы быть накинутой на звездочку шины. Продавец поведал, что под такие цепи есть своя разновидность шин и, естественно, их сейчас в продаже нет. На вопрос – что же делать, предложил старую шину под новую цепь адаптировать самостоятельно. Т.е. требуется небольшая доработка шины бензопилы. Там делов-то на 5 минут – немного срезать задник, чтобы шина, не упираясь в звездочку, откатилась назад на расстояние, достаточное для того, чтобы одеть укороченную цепь.

В первый же погожий день собираю в одном месте себя любимого, пилу и болгарку

При помощи универсального ключа, идущего с пилой в комплекте, снимаю крышку, чтобы приладить новую цепь к старой шине, и понимаю, что просто подрезать хвост будет недостаточно.

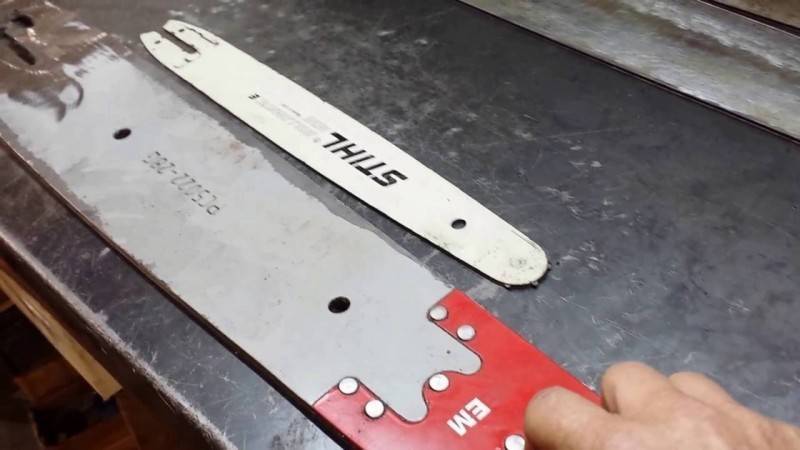

На фотографиях хорошо видно, что длины продольного паза на шине с укороченной цепью тоже не хватает, а, значит, ее придется удлинять. Красным маркером я обозначил, что нужно будет убрать на шине.

В принципе, действительно, времени ушло немногим более пяти минут, и то потому что после болгарки я решил немного пригладить кромку напильником

Уже предвкушая возросшую до небес производительность пилы с новой цепью, ставлю все на место. Не скажу, что легко, но шина становится, а цепь одевается и свободно прокручивается. А вот при попытке поставить на место крышку, натыкаюсь еще на один «нежданчик» — даже уведенный в крайнее левое положение палец натяжителя цепи не дотягивается до своего паза в шине.

Что-ж, значит следует отверстие сделать новое, чуть поближе. Как учили – сперва сверлом малого диаметра, потом диаметр побольше, обороты малые, дабы не перегреть сверло…

Отверстие получилось аккуратное и, что не менее удивительно – даже в нужном месте. Тем более, запас хода имеется.

В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну. Ничего необычного не произошло – пила легко завелась и так же легко (40,9 см?, да с новой цепочкой) впилась в предложенный ей ствол.

Отлично, можно и по дрова.

Если у вас дома есть , то вы должны знать, что за ней требуется специальный уход. Нужно периодически чистить и , проводить очистку воздушного фильтра, маслоподачи и шины. Ну и, конечно, нужно следить за натяжкой цепи, так как при плохой натяжке существует риск не только нанести вред пиле, но и своему здоровью, если цепок на высоких оборотах слетит.

Как тянуть цепь на бензопилу Husqvarna

Все правила безопасности, описанные выше для модели, аналогичны правилам для пил Husqvarna (Husqvarna). Непрерывное натяжение цепи с. Начало работы разрешается только после полной остановки и охлаждения.

Прежде чем потянуть цепь на бензопилу Husqvarna, вам необходимо проверить, требуется ли дополнительное натяжение. Следует отметить, что новые пильные цепи требуют более частого растяжения. Время от времени он растягивается во время работы, поэтому вам нужно выполнить эту операцию перед каждым использованием, если это необходимо. В противном случае потребуется не только замена цепи, но и приводные механизмы пилы.

Необходимо ослабить крепежные гайки, расположенные на крышке сцепления. Следующим шагом является поворот регулировочного винта на 45 градусов. Если цепь бензопилы Husqvarna нарисована, поверните ее влево (против часовой стрелки). В противном случае поверните винт вправо. Если одной скобки недостаточно, операция должна быть повторена. В конце процедуры затяните гайки на защитной крышке с помощью комбинированной клавиши. Он также может проверить натяжение цепи цепной пилы, зацепив ее внешним зубом и натянув цепь
вдоль направляющей в шине.

Установка цепи на бензопилу, как правильно потянуть и проверить натяжение

Если у вас есть бензопила у себя дома, вы должны знать, что для этого требуется особая забота. Необходимо периодически чистить и затачивать цепи, очищать воздушный фильтр, подачу масла и шины. И, конечно же, вам нужно следить за растяжкой цепи, так как при плохом растяжении существует риск не только повредить пилу, но и ваше здоровье, если цепь с высокой скоростью отлетит.

Если пила пилит криво — причины и что делать

Часто пильщики сталкиваются с тем, что в один момент пила начинает пилить криво. Это вызывает не только неудобства, но еще и усложняет процедуру пиления. Пильщику приходится прилагать усилия не только для удержания инструмента, но еще и для его выравнивания. Мало кто знает о том, что эксплуатировать инструмент с такой деформацией запрещено. Выясним, что же является причиной неровного распила бензопилой, и чем это опасно для пильщика.

Если пила начинает криво пилить, то это говорит о наличии малозаметной деформации шины. Деформация связана с бортиком шины, который имеет неравномерный износ. В результате цепь располагается не ровно, а с небольшим перекосом. Величина перекоса может быть незаметна для глаза.

Это интересно! Причиной неровного распила бензопилой может быть неравномерный износ звеньев цепи или неправильная их заточка. Перед тем, как осуществлять замену шины, убедитесь в том, что исправна цепь.

Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

При износе важно своевременно произвести замену детали, не дожидаясь неблагоприятных последствий. Как выбрать, и что надо учитывать при покупке шины на бензопилу, подробно расписано в материале

Публикации по теме

Особенности правильного выбора бензопил

Устройство и принцип работы бензопилы и ее отдельных механизмов

Учимся правильно наматывать леску на катушку триммера и бензокосы инструкция по установке

Как правильно натянуть цепь на бензопиле

Как Цепь Цепи на Stihl Chainsaw

Если пила в руках Стиля (спокойствие), не испугайтесь и не нервничайте, тк. получил один из самых надежных и высококачественных вариантов, собранных из компонентов, созданных одним производителем на собственных мощностях.

Прежде чем вы сможете затянуть цепь на бензопиле или проверить натяжение, всегда надевайте защитные перчатки или перчатки. Это не только защитит ваши руки от порезов острыми зубами, но и сохранит их чистоту, потому что моторное масло трудно мыть и мыть.

Читайте так же

Во-первых, проверяется натяжение цепи Stihl. Если цепь провисает (видимая часть внутренних зубов), то ее необходимо затянуть. В расслабленном состоянии он повредит полотно шины и заставит пилу стать непригодной для использования. Если цепь остается неподвижной, когда тормоз отпускается, то он затягивается, соответственно, его необходимо ослабить.

Конструктивные особенности шины

К пильной гарнитуре бензопилы относится шина, которая представляет деталь из высококачественной стали, имеющая удлиненную овальную форму. Один конец направляющей имеет соответствующий вырез для резьбового крепления. Второй конец или торцевая часть имеет встроенную звездочку, которая называется ведомой. Соответствующая конструкция направляющей обеспечивает плавность хода цепи, тем самым снижая нагрузку на двигатель инструмента.

По окружности шины имеется паз или проточка, в которой осуществляется перемещение хвостовиков цепи. При перемещении цепи происходит трение, в результате чего нагревается поверхность шины. Для снижения эффекта трения и уменьшения температуры нагрева, в рабочую зону подается дозированное количество специального масла. Если происходит поломка маслонасоса или заканчивается масло в баке, то увеличивается температура нагрева направляющей, тем самым усиливается скорость износа этих деталей.

Это интересно! Длина шины зависит от мощности инструмента. На бензопилах высокой мощности применяются длинные направляющие, предназначенные для распила деревьев с большим диаметром ствола. Средние и маломощные агрегаты комплектуются короткими шинами, предназначенные для очистки ствола от сучков и спиливания деревьев небольшого диаметра.

Длина шины бензопилы — какими они бывают и на что влияет

Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.

Это интересно! В техническом описании к каждой модели инструмента указывается оптимальная длина шины, которую рекомендует использовать производитель. Установка детали меньшего или большего размера приведет к ускоренному износу пильной гарнитуры и механизмов инструмента.

Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.

Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:

  1. Нехватка мощности двигателя, что отразится на скорости пиления
  2. Увеличенный расход топлива за счет повышенной нагрузки
  3. Быстрый износ двигателя и расходных материалов
  4. Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя

Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:

  • 10 дюймов – 25 см
  • 12 дюймов – 30 см
  • 14 дюймов – 35 см
  • 16 дюймов – 40 см
  • 18 дюймов – 45 см

Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.

Иные параметры

Первостепенное внимание стоит уделить креплению шины бензопилы. Если хвостовик выбранной шины полностью идентичен хвостовику шины вашего производителя, вплоть до расположения технологических отверстий для подачи масла – такая шина идеально подойдет к вашему инструменту

К сожалению, производители бензопил стараются делать хвостовики фирменными. Шина макита, к примеру, не подойдет к бензопиле штиль из-за огромной разницы в строении хвостовиков.

И напоследок, концевая звездочка. Это наиболее изнашиваемая часть любой пильной шины. Если планируются большие объемы работ, то лучше всего подбирать вариант с заменяемыми головками, как на шине бензопилы урал. Такая конструкция позволяет по мере износа менять только головку, существенно экономя на необходимости частой замены шин.

Критерии выбора шины по качественным характеристикам

Унифицированные по посадочным размерам шины представлены в небольшом ассортименте. Как правило, каждый производитель использует собственные стандарты, что исключает возможность эксплуатации бензопилы с пильным оборудованием других брендов.

  • Отпускная цена направляющих шин определяется размерами, качеством материала и известностью бренда. Самая дорогая наиболее качественная и долговечная в работе продукция ведущих производителей.
  • Высокая стоимость фирменных шин в полной мере компенсируется высокой износостойкостью и продолжительным эксплуатационным ресурсом.
  • В среднем ценовом диапазоне – ассортимент шин бюджетного уровня, которыми комплектуются бензо- и электропилы бытового класса. При грамотной эксплуатации и квалифицированном обслуживании, шины категории Стандарт вырабатывают назначенный производителем ресурс с большим превышением.

Менее популярны дешевые недолговечные в эксплуатации шины китайского производства, которые устанавливаются на бензопилы минимального ценового диапазона. Значительная часть такой продукции поступает в продажу под торговыми марками известных брендов.

Почему изнашивается

Это один из вопросов, которые задаются владельцами бензопил постоянно. Ответить на него легко. На поверхности гарнитуры происходит трение, которое и является причиной износа.

Существует еще один актуальный вопрос: почему шина изнашивается преждевременно? На него можно ответить если изучить конструкцию шины и принцип работы смазочной системы, что мы и постараемся сделать.

Система смазки начинается с масляного бака, куда заправляется масло и далее при помощи масляного насоса передается в место соприкосновения хвостовика шины с корпусом бензопилы. Для регулировки подачи масла, насос инструмента оборудован специальным винтом. В месте установки шины имеется специальная прорезь, которая совпадает с отверстием для получения смазки на шине. Причиной преждевременного износа, может быть недостаточная смазка трущихся деталей, что в свою очередь возникает при следующих неисправностях.

чрезмерное загрязнение масляного фильтра (первое на что нужно обратить внимание); загрязнение каналов подачи масла на гарнитуре или на самом инструменте; неправильная регулировка подачи масла насосом; неисправность самого насоса; применение некачественных смазочных материалов или масла не соответствующего требованиям производителя бензопилы. Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию

Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию.

Выбор оригинального масла для цепи — выбор настоящих мужчин!

Благодаря этому свойству, на высоких оборотах движения цепи, смазка распределяется и удерживается на всей шине, а не только на верхней её части как в случае с обычными маслами.

О ширине паза на шинах для бензопилы

Перед тем, как узнать размеры шин для бензопилы, надо вспомнить о том, что инструменты классифицируют на три типа — бытовые или любительские, полупрофессиональные и профессиональные. В зависимости от типа принадлежности инструмента, на бензопилах применяются направляющие с соответствующими размерами ширины паза.

  1. Ширина паза направляющей бытовой бензопилы составляет 1,1-1,3 мм
  2. Полупрофессиональные инструменты комплектуются устройствами, ширина паза которых составляет 1,3-1,5 мм
  3. Профессиональные агрегаты работают с шинами, имеющие ширину паза 1,5-1,6 мм

Причиной перегрева гарнитуры может послужить несоответствие размера хвостовика цепи с шириной канавок шины. Если цепь перегревается, то это влечет за собой ее растяжение, и как итог, она может лопнуть в процессе эксплуатации инструмента.

Это интересно! Причиной перегрева гарнитуры может также служить несоответствие шага цепи с ведущей звездочкой бензопилы.

Нормальное функционирование инструмента также зависит от исправности ведущей звездочки. Эта звездочка в процессе работы инструмента не смазывается, что влечет за собой ускоренный ее износ. Компенсируется быстрый выход из строя ведомой звезды использованием высококачественного подшипника

Чтобы продлить срок службы этой важной детали направляющей бензопилы — рекомендуется через каждые 8-10 часов работы осуществлять внесение смазочных веществ

Как выбрать шину для бензопилы — советы и рекомендации

При покупке новой шины под свою бензопилу важно первоначально обратить внимание на материал, из которого изготовлена деталь, а также качество изделия и наличие маркировки. Отсутствие маркировки говорит о том, что гарнитура была изготовлена подпольным способом, и покупать такую деталь не рекомендуется. При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

  1. Хвостовая часть — для разных моделей бензопил эта часть детали может иметь отличия, поэтому заблаговременно убедитесь, что деталь подойдет для вашего инструмента. Хвостовик направляющей должен совпадать с формой посадочного места бензопилы. Если установить направляющую, которая не соответствует по форме посадочного места, то на цепь не будет подаваться масло, что приведет к ускоренному износу гарнитуры
  2. Ширина паза — зависит от типа принадлежности бензопилы и ее мощности
  3. Ведомая звездочка — лучше покупать направляющие, которые оснащены цельнометаллическими вариантами звезд, особенно если планируется пилить твердые породы деревьев
  4. Шаг направляющей и цепи должен быть одинаковым с ведущей звездочкой. Если шаг отличается, то это повлечет за собой нестабильную работу двигателя, и быстрый износ гарнитуры. Если шаг звездочки равен 0,325, то и цепь с направляющей должны иметь аналогичное значение

При покупке также учитывайте рекомендации, которые представлены в материале, то есть тип шины, длина, размер паза.

https://youtube.com/watch?v=iuAdCuoSQ4U%3F

Крепление шины бензопилы

Работать пилой с неисправной шиной небезопасно.
Поэтому при первых признаках поломки узла нужно выключить мотор и выяснить в чём дело. Успешно устранить причину неисправности поможет знание конструктивных особенностей шины и её крепления на вашей бензопиле.

Шина определяет ось и длину распила, направляя цепь. Но основой механизма всё же является крепление.
Оно устанавливается в паз между внутренней пластиной на корпусе мотора и внешней пластиной, расположенной на кожухе цепной гарнитуры. Шина и кожух фиксируются при помощи болтового соединения. Эта часть крепления называется «узлом двигателя», а её форма и конструктивное исполнение зависят от модели бензопилы. Крепление шины и ведущая звёздочка закрываются отдельной крышкой.

Ведущие звенья пильной цепи устанавливаются в направляющий паз на кромке шины и приводятся в зацепление с ведущей звёздочкой, соединённой с валом отбора мощности. При ослаблении фиксирующих болтов шина может двигаться.
Натяжение цепи может регулироваться вручную или, как на профессиональных бензопилах, автоматически. Наконец, в передней части крепления шины расположен упор. Он служит для надёжной фиксации оси распила при контакте движущейся цепи с деревом.

Исправная шина должна обеспечивать нормальное натяжение цепи. Для его проверки нужно отпустить цепной тормоз и рукой оттянуть цепь в направлении её движения. Если цепь не двигается, значит крепление затянуто слишком туго. Его нужно слегка отпустить, после чего снова проверить свободный ход цепи.

Типы бензопильных направляющих

Изучая особенности и конструкцию бензопильных шин, надо отметить, что они делятся на типы. Различают следующие типы бензопильных направляющих:

  1. Узкая плоская — используются преимущественно на инструментах бытового предназначения, и только с низкопрофильными типами цепей. Представляют собой зауженную носовую или торцевую часть направляющей. Главное достоинство рассматриваемых узко-плоскостных шин в том, что в них минимизирован уровень опасности от обратного удара. Особенно это актуально для пильщиков-новичков
  2. Облегченный тип — состоит из двух стальных пластинок, которые соединены между собой полиамидной прослойкой. Такая конструкция влияет на вес самого инструмента, поэтому выполняемые работы пильщиком производятся быстро и легко
  3. С возможностью замены головки — используется только на инструментах полупрофессионального и профессионального назначения высокой мощности. Они предназначены для выполнения большого масштаба работ, и отличаются повышенной устойчивостью к высоким температурам. Носовая часть меняется вместе со звездочкой

Если выбирается шина для бензопилы, то учитывать тип направляющей необходимо в первую очередь. При выборе надо отталкиваться от того, для какого типа бензопилы приобретается деталь.

Размерные характеристики

Направляющий паз шины бензопилы бытовой категории, имеет ширину 1,1 или 1,3 мм. Этот же показатель для профессиональных моделей составляет 1,5-1,6 мм. Несоответствие толщины хвостовика цепи и ширины паза может инициировать перегрев гарнитуры и ее досрочный выход из строя. В другом варианте возможен выход цепи из паза или ее обрыв.

Аналогичные последствия могут быть при несовпадении шага цепи и венца приводного механизма. Во многих моделях бензопил замена ведущей звездочки сопряжена с затратным по времени демонтажем узла сцепления. В ряде случаев требуется оборудование сервисно-ремонтного уровня.

Наиболее востребованный шаг звездочки и пильной цепи для пил мощностью до 3-х л.с. — 0,325 дюйма. Для профессиональной бензопильной техники характерно применение шага 3/8 дюйма.

Ведомая звездочка шины централизованно не смазывается. Этот недостаток компенсируется высоким качеством подшипника, который необходимо намазывать через каждые 8-10 часов наработки. Полноценная замена звездочки шины ведомой, возможна только в оборудованной мастерской.
