Шестеренчатый насос для воды и масла

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики

Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

  1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
  2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
  3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
  4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
  5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.


Конструкция шестеренчатого насоса Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

Типичные характеристики шестерных насосов

Микро-насосы

Микро-насосы высокого качества. Рабочий объем от 0,19 см3/об до 1,5 см3/об. Выпускается также версия (RO) для высокого давления, а также версия мобильного и автомобильного применения могут быть предоставлены по запросу.

Мини насосы

 Мини насосы 1P Шестерённые насосы MARZOCCHI серии 1Р имеют малый вес и низкую стоимость.  Отличаются рабочим объёмом (от 1,1 до 8 см.3/об), и производительностью от 1,6 до 11,9 л/мин.  Также различаются присоединительными фланцами, валами, всасывающими и напорными каналами.  Насосы могут быть реверсивными, с предохранительным клапаном, сдвоенные. о 8 см3/об, 270 бар

Многосекционные насосы ALPGHP

Объем рабочей жидсоти этих насосов от 0,19 см3/об до 200 см3/об (у групп 0,25, 0,5, 1, 2, 3, 4). Они имеют модульные секции у всех конфигураций насосов. Эти насосы могут продаваться уже собранными в Marzocchi. Насосы, собранные только из секций GHP доступны только с общим входом.

Преимущества и недостатки шестерных насосов

  • Самые простые по устройству, в результате чего самые дешевые объемные насосы;
  • Очень компактны;
  • Высокая надежность;
  • Минимальные требования к очистке рабочей жидкости;
  • Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

  • Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
  • Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
  • Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
  • Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Маркировка шестерённых гидромашин [ править | править код ]

Маркировка отечественных шестерённых насосов устанавливается в соответствии с «ГОСТ 19027-89 НАСОСЫ ШЕСТЕРЁННЫЕ. Основные параметры».

Шестеренчатые насосы нашли применение во многих отраслях промышленности. Одни из них перекачивают только моторное или турбинное масло, другие предназначены для перемещения горячих смесей, третьи перемещают мазут. Отдельные виды таких насосов изготовлены для откачивания жидкостей из цистерн, а в отдельных случаях, для герметичных систем выпускают шестеренные насосы с торцевыми уплотнениями.

Шестеренчатые насосы, как и поршневые насосы относятся к типу насосов вытеснения.

Особенностью шестеренчатого насоса является вращательное движение тела вытеснения. Жидкость заключенная во впадинах зубцов шестерен, ограниченных снаружи корпусом, при вращении колес перемещается из области всасывания в область нагнетания, а затем выдавливается в рабочую трассу.

Насос шестеренчатый: масляный, гидравлический, топливный

Для того чтобы в определённой конструкции перекачивалась жидкость и устройство могло заработать, устанавливаются разного вида насосы. Они отличаются по количеству давления, по объему и габаритам. Один из самых распространенных является шестеренчатый насос НШ. Он является самым популярным видом гидравлического устройства перекачки жидкости.

У подобного вида установок основным механизмом для начала работы есть процесс всасывания жидкости из-за силы вращения рабочих деталей. В устройство насоса шестеренчатого входят зубчатые колеса, сердечники с поршнями или лопастями. Такие виды наиболее распространенные. Весь механизм вращения может быть регулируем вручную или же автоматически настроен производителем. Второй вариант такого устройства самостоятельно настраивать будет невозможно.

Области применения

Вакуумный насос своими руками в домашних условиях Насос шестеренчатый для масла замечательно себя зарекомендовал в химической промышленности. Устройства данного типа используются для подачи изоцианов, а также полиолов, которые, в свою очередь, являются составными элементами силиконов и полиуретановых пен. Шестеренчатые насосы часто используются при перекачивании щелочей, синтетических веществ, шампуня, мыла, эмульсий и крема. Такие агрегаты применяются для подачи растительных и животных жиров, желатина, какао, шоколада, масла, пудинга, карамели, сливок, меда, сиропа в пищевой промышленности.

В нефтехимической отрасли насосы шестеренчатые широко применяются во многих видах работ по транспортировке асфальта, минерального масла и эмульсий. Такие агрегаты довольно часто используются на лакокрасочных производствах для перекачивания различного рода пигментов и других составляющих компонентов. Принцип функционирования шестеренчатых насосов дает возможность повышать эффективность и производительность работы в тех сегментах, где требуется подача жидкостей в больших объемах. Выбор агрегата зависит от отдельной области применения. Правильно подобранная модель прослужит качественно на протяжении многих лет.

Перекачиваемые среды

Перекачивание высокотемпературных вязких жидкостей, нефтепродуктов (нефть, мазут, масла температурой до 70-75°С, дизельное топливо температурой до 40-42°С), различных легко остывающих жидкостей (типа парафина), обладающих смазывающей способностью, рубракса и пека (с температурой до 190°С), а так же: бензин, керосин, глицерин, желатин, щелочи, кислоты, крема, косметические масла, эпоксидные смолы. В промышленности: в системах подачи нефтепродуктов / топлива, в системах смазки двигателей, в маслозаправочных агрегатах, подачи мазута в котельном оборудовании, в устройствах гидропривода.

Благодаря широкому выбору уплотнений и материалов (цветные металлы, графит, керамика, карбид вольфрам и т.п.), из которых они изготовлены, а также взаимозаменяемости, которая характерна для элементов конструкции шестеренных насосов, данные агрегаты способны работать с самыми разнообразными средами:

  • краски, смолы (т.е. вещества с сильными абразивными свойствами);
  • вязкие, неабразивные продукты;
  • фреон, сжиженные газы, бензин, а также растворители, которые не разъедают чугун;
  • вещества с высокими температурами;
  • жидкости с невысокой смазывающей способностью, кислые пищевые продукты, разбавленные кислоты, вещества с высоким уровнем кислотности;
  • вода.

Возможные неисправности шестерных насосов

Причины неисправностей насосов разнообразны: рабочая жидкость не той вязкости (густое), неправильное вращение (направление), вышел из строя привод гидромашины, из-за грязного масла выработка трущихся частей, жидкость низкой температуры, износ подшипников (присутствие шума, вибрации), износилась муфта гидропривода насоса, перекрыто всасывающее отверстие, погнулись или заужены трубопроводы и т.д.

В насосах могут возникать явления кавитации, то есть при всасывании жидкости не хватает объёма подачи жидкости. Причинами такого явления имеет место быть: всасывающее отверстие засорено, а также гидромашина не рассчитана на большие обороты двигателя и т.д. В следствии того уменьшается КПД, и может прекратиться подача перекачиваемой жидкости.

На картинке ниже у шестерёнчатого насоса сгорел электродвигатель, потому как разбило подшипники и замкнул ротор на статор.

Виды шестеренчатых насосов

Существует несколько видов насосов. Их можно квалифицировать по таким признакам:

  • характер сцепления может быть внутренними или наружным;
  • механизм может быть оснащен винтовыми, шевронными или же прямыми зубьями;
  • могут иметь правое, реверсное или левое вращение;
  • по количеству сцепляющихся роторов, насос шестеренчатый масляный может быть двухроторным и многороторным;
  • они делятся на одноступенчатые и многоступенчатые по количеству ступеней;
  • также о наличия регулировки могут быть регулированными или неурегулированными;
  • в зависимости от их работоспособности из подачи давления насосы могут быть неразгруженные, разгруженные или же иметь автоматическую регулировку торцевых зазоров.

Из-за того, что работа данного устройства может квалифицироваться исходя из нескольких признаков, то данная характеристика является условной.

Принцип работы

Хотя весь механизм имеет некоторые отличия, но все же работа шестеренчатого насоса имеет общую схему.

Ведущая и ведомая шестерни размещены в корпусе. Когда происходит вращение, то весь воздух, которым ранее был заполнен объем между зубьями, сразу переходит в линию нагнетания. Она размещена в полости всасывания. Здесь из-за этого процесса возникает перепад давления, из-за которого масло из бака получает возможность подняться. Оно на своём пути заполняет пространство между зубьями. Когда же шестерни обращаются, то жидкость попадает в полость нагнетания, и когда в зацепления входят зубья, то оно силой вытесняется в нагнетательный трубопровод.

При работе механизма стоит помнить, что весь процесс вращения жидкости происходит по определённому направлению.

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

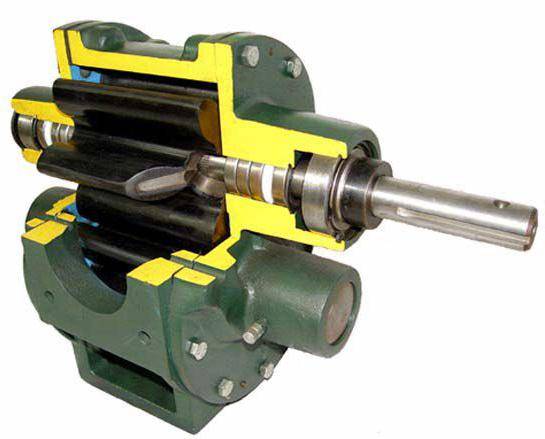

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два. Зубья шестерен имеют различные формы:

— прямозубая цилиндрическая форма

— косозубая цилиндрическая форма

— шевронная шестерня

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением

  • Ведущая шестерня
  • Ведомая шестерня
  • Вал насоса, соединенный с приводом
  • Система уплотнения вала
  • Задний подшипник (втулка)
  • Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

  1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
  2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
  3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:ШестерниУпорные втулки
· Серый чугун· Углеродистая сталь· Графит
· Ковкий чугун· Нержавеющая сталь· Бронза
· Углеродистая сталь· Дуплекс· Карбид кремния
· Нержавеющая сталь· PTFE
· Дуплекс· Композитные материалы PPS
· Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Нет перегрузок на валу из-за подшипников с двух сторон
  • Тихая работа
  • Широкий выбор материалов
  • Возможность использовать в качестве дозировочных
  • Реверсивный насос

Недостатки:

  • Четыре упорных подшипника располагаются в перекачиваемой среды
  • Недопустимо попадание твердых включений
  • Не эффективны при работе с жидкостью с низкой вязкостью
  • Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

  • Энергетика
  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Гидравлические системы
  • Машиностроение
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Основные назначения шестеренного насоса :

  • Перекачка топлива и смазочных масел
  • Дозирование присадок и полимеров
  • Перекачка хим. реагентов
  • Работа в гидравлических системах
  • Микродозирование
  • Viking https://www.vikingpump.com
  • Zeilfelder https://www.zeilfelder-pumpen.com/
  • Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
  • M PUMPS https://www.mpumps.it/
  • Hydac hydac.com
  • Eaton eaton.com
  • MVV s.r.l. mvv.it

Шестеренчатый насос с внутренним зацеплением

Шестеренчатые насосы с внутренним зацеплением универсальны. Они часто используются как для жидкостей с низкой вязкостью, такие как растворители, бензин и.т.д. Так же они прекрасно работают с высоковязкими жидкостями, например битум, клей, жидкое стекло, присадки, шоколад. Насосы могут работать в широком диапазоне по вязкости: от 1 до 1 000 000 сПз.

Помимо этого насос может перекачивать жидкость с очень высокой температурой до + 400 ˚С. Это достигается за счет настраиваемого зазора между зубьями ротора и корпуса насоса в зависимости от температуры и вязкости.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами шестеренного насоса с внутренним зацеплением является ротор и ведомое колесо, которые работают по принципу «шестерня в шестерне». В устройстве данного типа шестеренчатого насоса также можно выделить следующие элементы:

  • Ведомая шестерня
  • Ротор
  • Система уплотнения вала
  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Встроенный предохранительный клапан

Принцип действия шестеренного насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ротор передает это движение ведомой шестерне.

  1. Жидкость поступает через всасывающий патрубок в образовавшуюся полость между ротором (внешняя шестерня) и ведомой шестерней (внутренняя шестерня).
  2. Жидкость проходит через насос между зубьями ротора и ведомой шестерни. Специальная вставка по форме полумесяца разделяет жидкость и действует как уплотнение между всасывающим и нагнетательным патрубком.
  3. Перед вытеснением жидкости из напорного патрубка проточная часть насоса практически полностью заполнена жидкостью. Ротор и ведомое внутреннее колесо образуют полностью запертые уплотненные карманы, в которых и транспортируется жидкость. Затем шестерни повторно зацепляются и тем самым выдавливают жидкость в нагнетательный патрубок насоса.

Шестеренный насос

Гидроусилитель руля, рулевого управления. Устройство. Принцип действия. Схема

Шестеренные насосы не имеют приспособления для регулирования подачи взависимости от давления. Поэтому для предохранения смазочной системы от слишком высоких давлений на нагнетательной трубе около насоса устанавливается предохранительный клапан. Клапан открывается при повышении давления в нагнетательной трубе до определенной величины, на которую отрегулирована пружина предохранительного клапана, и перепускает масло, подаваемое насосом, обратно в резервуар или на сторону всасывания.  

Шестеренные насосы такой конструкции выпускаются производительностью в диапазоне 6 — 218 см3 / об, со скоростями вращения приводного вала от 1500 ( для больших типоразмеров) до 6000 ( для малых типоразмеров) об / мин. Насосы могут быть использованы в качестве гидродвигателей.  

Шестеренные насосы, как правило, имеют постоянную производительность. Полная ( максимальная) производительность насоса, рассчитанная исходя из максимального потребного количества жидкости при работе станка в общем цикле работы используется лишь при ускоренном движении агрегатов станка, которое составляет небольшую часть рабочего цикла.  

Шестеренные насосы характеризуются наиболее широким диапазоном устойчивой работы в зависимости от вязкости. Это свойство насосов сделало эффективным их применение на машинах, работающих на открытом воздухе, где в зависимости от времени года и дня температура окружающего воздуха меняется в значительных пределах.  

Шестеренный насос и лубрикатор приводятся в действие индивидуальными электродвигателями, питание к которым для большей надежности зачастую подается от разных источников.  

Шестеренный насос, редуктор и электродвигатель смонтированы на общей плите. Передача движения осуществляется с помощью упругих муфт.  

Шестеренные насосы могут работать с большой частотой вращения до 50 с 1, поэтому они могут быть непосредственно соединены с валом быстроходного двигателя. Они просты по конструкции, надежны в эксплуатации, отличаются небольшими габаритами и низкой стоимостью. Поэтому их широко применяют на практике.  

Схема действия шестеренного насоса.  

Шестеренный насос ( рис. 60) состоит из пары сцепляющихся между собой шестерен, помещенных в плотно охватывающий их корпус, имеющий каналы со стороны входа в зацепление и выхода из него. Насосы с цилиндрическими шестернями внешнего зацепления наиболее просты и отличаются надежностью в эксплуатации, малыми габаритными размерами и массой, компактностью и другими положительными качествами.  

Шестеренные насосы характеризуются наиболее широким диапазоном устойчивой работы в зависимости от вязкости. Это свойство насосов сделало эффективным их применение на машинах, работающих HavOTKpbiTOM воздухе, где в зависимости от времени года и дня температура окружающего воздуха меняется в значительных пределах.  

Схема шестеренного насоса.  

Шестеренные насосы с внешним зацеплением зубчатых колес широко применяются в приводах станков. Это объясняется простотой их изготовления и эксплуатации, малыми габаритом и массой, сравнительно высоким КПД, достаточной надежностью. Шестеренные насосы изготовляют нерегулируемыми; их применяют, когда требуются сравнительно низкие давления масла. Шестеренный насос ( рис. 15.10) состоит из корпуса 3, в котором с малыми зазорами вращаются ведущее 2 и ведомое / зубчатые колеса. Там, где зубья колес выходят из зацепления, создается разреженная зона В, масло всасывается и переносится впадинами между зубьями в зону Я нагнетания, где зубья входят в зацепление, выталкивают масло из впадин и создают повышенное давление.  

Шестеренный насос подает масло ( удельный вес у900 кГ / м3; вязкость v 0 76 см2 / сек) в количестве Q0 8 л / сек из маслосборника в пункты А и В.  

График подачи масла насосами типа НУЖ.| Шестеренные насосы типов Ш и ШС.  

Шестеренные насосы ( рис. 10) не имеют приспособлений для регулирования давления и производительности.  

Область применения [ править | править код ]

Данный вид машин широко используется в системах объёмного гидропривода, в системах смазки и др. Например, гидропривод бульдозеров на базе тракторов Т-100, Т-130 и Т-180 имеет силовой шестерённый насос НШ-100.

Шестерённые насосы применяются для получения давлений до 30 МПа (при очень чистой жидкости и высокой современной точности изготовления).

Героторные насосы применяют для подачи цементной и бетонной смеси от бетономешалки до места заливки. Кроме того, героторные гидромашины используют в качестве центрального звена в некоторых дифференциалах с повышенным внутренним сопротивлением В ряде случаев требуется синхронная подача перекачиваемой (перекачиваемых) жидкости к разным точкам потребления — в этих случаях целесообразно применение многопоточных насосов с единым приводом. Преимущество состоит в том, что подачи могут быть только одновременными. Конструкция с применением многопоточных насосов получается компактнее, проще и легче.

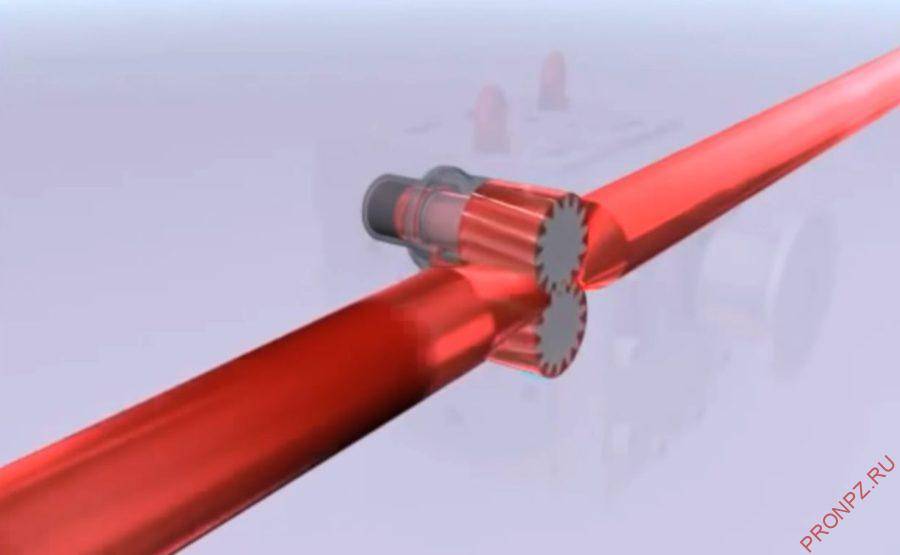

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

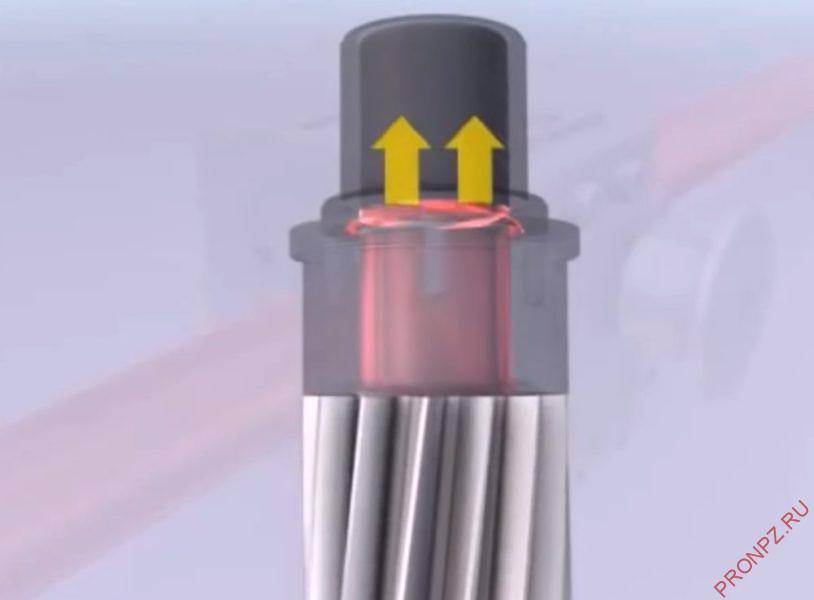

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики

Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

  1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
  2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
  3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
  4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
  5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

Конструкция шестеренчатого насоса

Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

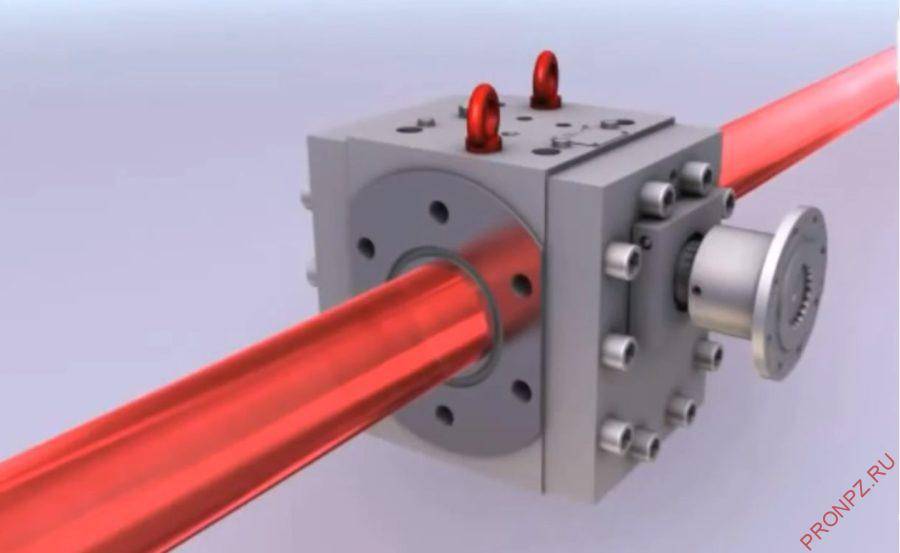

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.
