Сделал из ручной дисковой пилы

Преимущества и недостатки эксплуатации

У этого инструмента имеется довольно широкая область применения. Его можно использовать, начиная с производства деревянных изделий из древесины и заканчивая изготовлением мебели и выполнением работ в домашней мастерской. Однако для того чтобы понять, насколько актуальна покупка такого инструмента, необходимо установить, какие плюсы и недостатки имеет это оборудование в процессе эксплуатации.

Многофункциональность ручных пил можно рассматривать в качестве основного достоинства. При наличии в арсенале этого инструмента у специалиста и домашнего мастера появляется возможность для качественного выполнения точных распилов для формирования заготовок. Применяя его, можно легко обрезать кромки мебельных панелей, изготовленных из ДВП или ДСП. Если, помимо основного инструмента, в распоряжении имеются дополнительные приспособления, то у специалиста появляется возможность для формирования фигурного реза.

Достоинства

К числу дополнительных положительных качеств этого оборудования можно отнести следующие:

• выполнение всех типов реза — продольного и поперечного. Исключением является только фигурная обработка, совершаемая при радиусе закругления небольшой величины.
• равномерное распределение веса в конструкции. Это обеспечивает снижение трудоемкости выполняемых работ, а кроме того, положительным образом влияет на их качество;
• точность обработки. Она обеспечивается по причине особенностей конструкции этих пил, а также точного позиционирования пильного диска в области будущего реза;

Недостатки

К относительным недостаткам, которые присутствуют у ручных пил, можно отнести высокий ценник на этот инструмент по сравнению с обычными моделями. Высокая стоимость инструмента обусловлена тем, что конструкция системы настройки положения режущего устройства оборудования относительно деревянных заготовок имеет свои сложности. Кроме этого, при использовании погружных пил могут возникать определенные проблемы при разрезании по ширине заготовок, у которых этот параметр имеет незначительную величину. Его минимальный размер для заготовок ограничивается габаритами, которые имеет опорная часть пилы.

В конструкции пилы погружного типа присутствует механизм регулирования оборотов электродвигателя

Это дает возможность для подбора наиболее подходящего режима работы инструментом, ориентируясь на конфигурацию детали, а также принимая во внимание породу древесины. Механизм регулировки должен быть расположен в наиболее удобной части инструмента, чтобы непосредственно при работе у специалиста была возможность легкого изменения скорости вращения режущей части инструмента

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

10 моделей циркулярного стола из фанеры

В любом домашнем хозяйстве, должен быть циркулярный стол, от него зависит, какая дома будет мебель и другие, нужные в хозяйстве вещи. Существует много различных вариантов, каким может быть циркулярный стол, но в основе всех таких конструкций. Лежит всегда одно, гладкая и прямая поверхность, что бы спилы были ровные и точные. А как этого можно добиться, ни для кого не секрет, надо брать на столешницу – фанеру, и чем толще она будет, тем лучше будет геометрия пропила.

Мы покажем Вам, как можно выполнить монтаж циркулярного стола, и как он будет выглядеть в готовом варианте, все собранные примеры, не являются сложными, наоборот, очень простыми, для того, что бы создать любой удобный для Вас стол. Все, что Вам понадобится легко найти в любом строительном магазине.  Все основные позиции объяснены на представленных изображениях.

Еще можно добавить на циркулярный стол, лобзик, для выпиливания маленьких деталей с радиусами, все углы Вы легко сможете отмерить при помощи транспортира, который, так же можно установить на стол.

Если Вам необходим циркулярный стол, с пилой, большей мощности, чем продаются в магазинах, тогда мы хотим предложить Вам следующую конструкцию, в которой Вы можете установить мотор, с нужной Вам мощностью и количеством оборотов, такие моторы могут быть, как на 220 вольт, так и на 380.

Циркулярные столы, могут быть и очень компактными, если Вам не требуется пилить большие детали, и Вы пользуетесь им, только в малых объемах. Такой вариант может быть полезен в хозяйстве и в изготовлении поделок, а так же, что бы обучить Вашего ребенка, первым азам общения со станками. В дополнении к нему можно установить дополнительные ящички, для более компактного использования.

Компактные размеры таких столов позволяют, легко переносить их в те места Вашего участка, где они необходимы в данный момент, конечно, как Вы увидите далее, станки могут быть и стационарными, любых размеров, но поняв суть того, как они монтируются в малых формах, Вы легко соберете станок, даже самых больших размеров.

Одним из ярких примеров переносного циркулярного стола может быть вариант, который представлен ниже, его удобство и простота сборки, послужит Вам хорошим примером, того, как все аккуратно собрано и закреплено.

Большие столы удобны, когда Вы располагаете широким пространством тогда для Вашей фантазии, можно будет разгуляться в снабжении стола различными полками и крючками, которые будут располагаться в любом удобном для Вас месте.

Самое главное, что Вы можете снабдить колесиками, такие конструкции и точно так же легко их перемещать по помещению. Это нужно в основном, что бы было удобно, убирать под столом опил и стружку. Так же на самом столе Вы можете расположить дополнительное оборудование, которое необходимо Вам.

Так же хотим показать Вам, как легко  и просто крепиться сама циркулярная пила к столу, которую Вы с легкостью, можете приобрести в любом магазине, но прежде, конечно, Вам необходимо ознакомиться с её характеристиками.

Что удобно в собственноручной сборке, так это то, что все, что Вы хотите, Вы можете воплотить в реальность, любые полочки, все, что Вам надо при выполнении работ. Дополнительное место под различное оборудование, хорошо сэкономит место в самом гараже или любом помещении где будет находиться Ваш циркулярный стол.

Читать полностью (ссылка)

Подготавливаю материалы и инструменты

В работе использовались следующие материалы:

• 19 мм фанера 740х960 мм.
• Стальной пруток 6 мм.
• Резьбовой стержень 6 и 8 мм.
• 32 самореза по дереву длиной 40 мм.
• Различные гайки и шайбы.
• Водопроводная труба3/4 дюйма.
• Уголок железный от старой кровати.
• Стальные электрические коробки и крышки для выключателя и розетки.
• Три разъема Romex.
• Двойная розетка на 15 А и тумблер на 15 А.
• Электрическая вилка с тремя зубцами.
• Электрический кабель с резиновым покрытием.

Используемые инструменты:

• Циркулярная пила.
• Радиальная ручная пила.
• Диск для пропила пазов DADO.
• Строительный уровень.
• Ручной фрезер.
• Ручная дрель.
• Сверлильный станок.
• Сварочный аппарат.
• Угловая шлифовальная машина с отрезным кругом и шлифовальным кругом.
• Молоток.
• С-образные зажимы.
• Плоскогубцы.
• Отвертка.

Нюансы использования

Пила, даже сделанная самостоятельно, может резать такие типы материалов, как:

1. Пластмасса.
2. Древесина.
3. Алюминий.
4. Цветмет и сплавы.

Максимальная масса изделия – 28 кг, что связано с его характеристиками. Этот вид дает возможность выполнять стыки в «ус», они распространены в багетных и мебельных мастерских.

Вот главный принцип работы: устройства снабжаются дисками, которые можно заменить, нацелить на резку конкретного предмета. Одни типы инструментов предназначены, чтобы устанавливать их под нужным углом, на заданном расстоянии, а другие дают возможность выполнять поворот только в одну сторону – это простые.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Свойства готовых изделий

В продаже обычно пилы двух видов:

• узкопрофильные, имеющие целевое предназначение;
• модели, снабженные некоторыми дополнительными функциями.

Разные типы пил отличаются в цене, связанной с задачами модели и известностью изготовителя. Самые знаменитые марки:

1. Метабо.
2. Бош.
3. Интерско.
4. Makita и т. д.

Торцовочный тип включает в себя следующие части:

• диск пилы;
• мотор;
• подножка с пуском;
• рукоятка для удержания и направленности.

Коллекторный мотор не требует регулярного слежения и смазывания деталей, а асинхронный выделяется продолжительной и тихой работой. Имеются варианты, где двигатель устанавливается сзади, что делает обзор намного лучше при работе вручную.

Мотор работает при помощи механизма, передающего вращение через ремень или зубчатое колесо. В первом варианте уменьшается шум и нет дрожания резца, а второй вариант не дает пиле возможности проскользнуть при отрезании в случае сильного нажима.

Конструкция станины

Станина на циркулярную пилу

Простейшую станину циркулярной пилы, мощность привода которой не превышает 0,8…12 киловатта вполне доступно сделать своими руками из толстой фанеры и деревянных брусков. Для привода можно использовать электродрель «BOSCH GSB 19-2» (мощность 0,85 киловатт) или «DWT SBM-1050» (мощность 1,05 киловатта), которая при помощи специального кронштейна крепится к под плитой. Длина станины будет зависеть от длины распиливаемого материала. Для стола необходимо приобрести бакелитовую фанеру толщиной не менее 50,0 миллиметров. Конечно, для профессиональных работ деревянная станина не подойдет, но для того, чтобы распустить доски, быстро перепилить бруски, такой самодельной конструкции вполне достаточно.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Закаливание

Термическая обработка позволит придать ножу необходимую твёрдость, он не будет тупиться в процессе эксплуатации.

Для закалки нож из пилы необходимо нагреть до температуры 750–920 градусов. Если не набрать такую температуру, то сталь не будет закалённой, а если нагреть слишком сильно, то клинок будет излишне хрупким.

В домашних условиях определить точную температуру не представляется возможным. Однако тут есть выход. Для контроля температуры подойдёт простой магнит. Как только заготовка для клинка перестанет магнититься – она нагрета до нужной температуры.

После того как температура заготовки достигла нужных пределов, её необходимо выдержать в таком состоянии примерно 1-1,5 минуты на каждый 1 мм толщины. В случае самодельного ножа из пилы, время выдержки для закалки составляет 3–5 минут. Этого будет достаточно. Дальше заготовка опускается в предварительно подогретое до 50 градусов растительное или машинное масло

Эту процедуру следует выполнять осторожно. Пары масла могут вспыхнуть от раскалённой заготовки, поэтому под рукой необходимо иметь огнетушитель. Немного о горне для закалки

Немного о горне для закалки

Если воспользоваться промышленным оборудованием не представляется возможным, то горн можно изготовить своими руками. Для этого необходимо развести костёр таких размеров, чтобы была возможность равномерно прогреть заготовку. Далее, как дрова прогорят и появятся угли, на них помещают самодельный нож. В качестве кузнечных мехов можно использовать бытовой фен или насос для накачки матрасов

Немного о горне для закалки. Если воспользоваться промышленным оборудованием не представляется возможным, то горн можно изготовить своими руками. Для этого необходимо развести костёр таких размеров, чтобы была возможность равномерно прогреть заготовку. Далее, как дрова прогорят и появятся угли, на них помещают самодельный нож. В качестве кузнечных мехов можно использовать бытовой фен или насос для накачки матрасов.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Приобретите все без исключения нужные материалы и приборы. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину. Столешница продукта может быть как единой, так и складывающейся

Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии. Размеры материала, применяемого для создания стола, формируются опытным путём

В идеале уровень конструкции должен соотноситься с ростом мастера

Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д

В идеале уровень конструкции должен соотноситься с ростом мастера. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д

). Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

д. ). Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

• Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.

• Бруски древесины, размер которых составляет 4*4 см.
• Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
• Болты разного назначения и маркировки, а также разной длины саморезы.
• Клеевой состав, который применяется для столярных работ.
• Средства для обработки изделий от ржавчины и влаги.
• Кабель.
• Наружная розетка.
• Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

• Толстый карандаш или маркер.
• Строительная рулетка, металлическая линейка, уголок.
• Электрический лобзик.
• Шуруповерт.
• Электрическая дрель.
• Шлифовальная машинка.
• Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Как сделать своими руками

Особое внимание рекомендуется уделить изготовлению стола, на котором будет крепиться пила. От того, насколько правильным и удобным он будет,  зависит простота работы с инструментом

Можно взять старый прочный стол, немного усовершенствовав его, а можно изготовить его с нуля своими руками

Опытные мастера рекомендуют обратить внимание на саму столешницу. Для удобства можно выполнить ее в открывающемся варианте

Для этого с одной стороны по ее длине закрепить рабочую поверхность завесами, прикрутив их саморезами и шуруповертом. Вторую же сторону оставить не прикрепленной к царге стола. Это обеспечит возможность поднятия поверхности, например, для смены пильного диска или удаления скопившихся при работе отходов и пыли.

Не менее важным моментом является качественная шлифовка наружной стороны столешницы. Это гарантирует не только удобство работы на ней, но и безопасность мастера.

Обеспечить удобство рабочего процесса также поможет крепление на рабочей поверхности деревянной линейки, выполняющей одновременно функцию дополнительного упора для заготовки. Для ее выполнения можно взять отшлифованную доску. К краям стола она крепится при помощи 2 струбцин, у которых предварительно спиливаются головки. Такой вариант крепления позволит быстро и просто снять линейку при  необходимости.

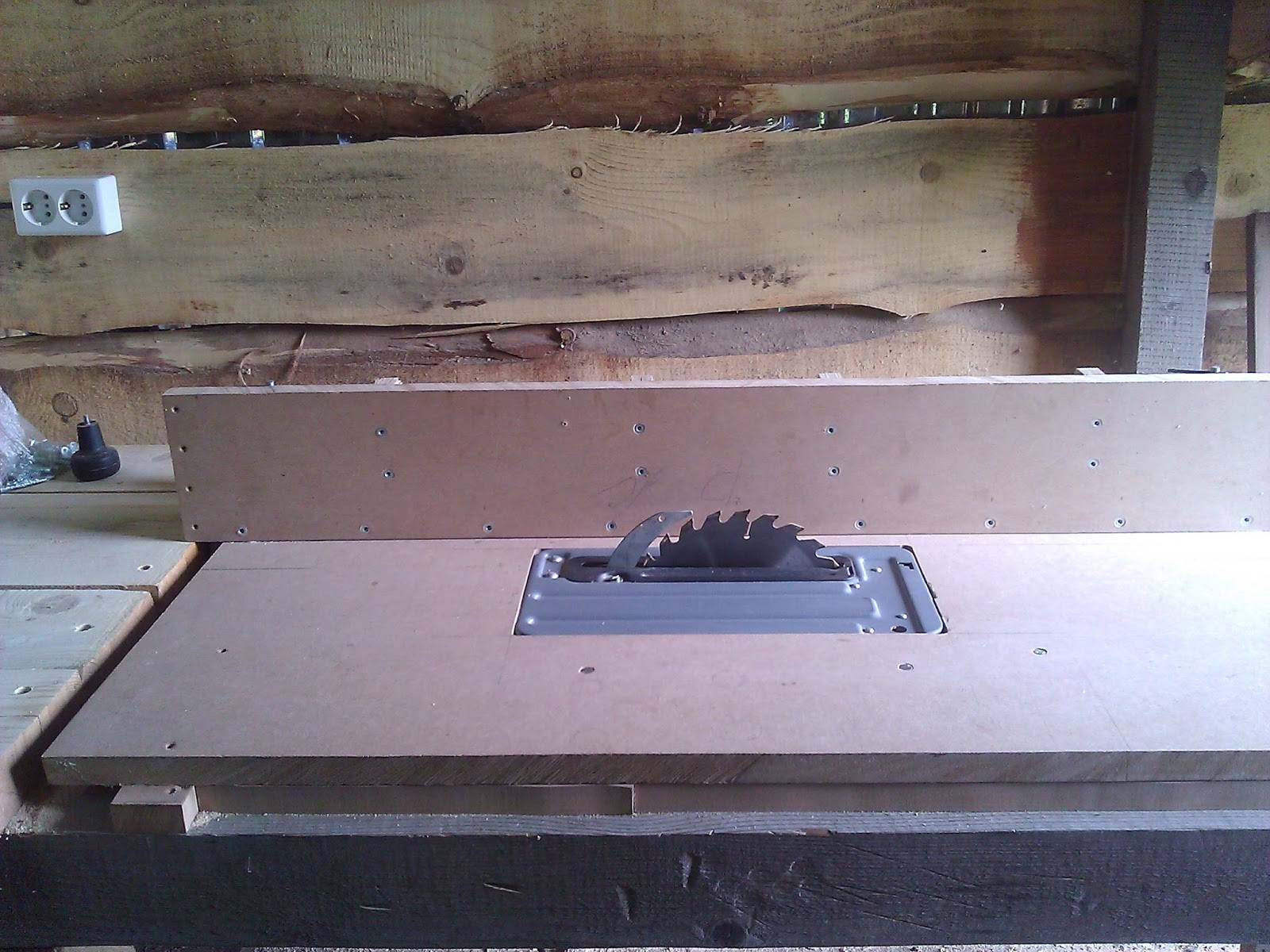

Теперь время приступить к оборудованию места, где будет установлена дисковая пила. Для этого при помощи линейки и карандаша провести горизонтальную линию посредине столешницы, отметив ее середину. От этой точки провести 2 линии на расстоянии 11, 5 см в обе стороны. По этим линиям при помощи лобзика вырезать в фанере паз.

Исключить возможность касания пильного диска можно в том случае, если ширина паза будет в пределах от 8 до 10 мм. В этот паз и установить  пилу, закрепив инструмент шуруповертами.

Таким образом, пила находится под столешницей, а рабочий диск будет выступить над рабочей поверхностью.

Для подключения оборудования к электрической сети можно использовать небольшую переноску, которая будет выходить к вилке пилы под столом. Для удобства многие мастера выводят на одну из царг стола кнопку выключения и включения инструмента. Это избавит от необходимости постоянного использования электрошнура. Включить пилу можно простым нажатием кнопки.

Придерживаясь этих рекомендаций за несколько часов можно переделать дисковую пилу в циркулярную с минимальным вложением средств.
