Сборка и разборка редуктора мотоблока

Как сделать?

Энтузиасты-мастера уверяют, что простой редуктор для мотоблока можно выправить своими руками в домашней мастерской. Для этого нужно иметь определенный набор инструментов и мало-мальские навыки работы с ними.

Вам понадобится:

• линейка и штангенциркуль;
• набор разных отверток;
• ножовка;
• плоскогубцы и кусачки;
• тиски;
• молоток;
• сварочный аппарат при необходимости;
• запчасти и расходные материалы (сальник, резиновая прокладка, болты, шестерни, цепь или ремень, подшипник, валы).

Конечно, для строительства необходимы эскизы. Поэтому в случае отсутствия навыков их самостоятельного построения можно обратиться к уже готовым из интернета или специализированных журналов.

Если преобразователь создается на основе уже имеющегося старого, то вначале следует его разобрать, вынуть ненужные детали и доработать.

Кстати, шестерни и валы можно извлечь из старой бензопилы.

Далее следует рассчитать передаточное число. Оно необходимо, чтобы подобрать количество шестеренок и длину валов. Обычно за основу берут количество холостых оборотов коленвала и плюсуют к нему 10 процентов.

Простой самодельный редуктор обходится двумя противоположными валами. С одной стороны устанавливается шестерня, в которой нужно высверлить отверстие, с другой – вал в комплекте с обоймой и подшипниками. Далее выходной вал насаживается на шкив. При этом нужно не забыть изолировать валы сальниками, чтобы масло не подтекало.

Собранная конструкция вкладывается в корпус, куда заливается смазочное средство или масло. Преобразователь подключают к двигателю. Затем осуществляется настройка, для чего механизм запускают.

Устройство не нужно чрезмерно нагружать при испытании, комплектующие должны приработаться, наладить взаимное действие. Только после проверки и устранения всех недочетов можно использовать редуктор для работ.

О том, как сделать редуктор для мотоблока своими руками, смотрите в следующем видео.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

1. Ежедневные работы до и после эксплуатации.
2. Замена масла.
3. Плановый осмотр.
4. Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

• проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
• проверить надежность болтовых соединений;
• проверить давление в шинах.

После эксплуатации необходимо:

• хорошенько очистить и вымыть мотоблок;
• просушить в тени;
• смазать все узлы и механизмы;
• поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

• в баке закончилось топливо;
• уровень масла в картере ниже нормы;
• система зажигания мотоблока Ока требует регулировки, или вышла из строя;
• требуется регулировка карбюратора;
• фильтры засорены и требуют замены;
• свечи зажигания сгорели, закоптились или подмокли;
• сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

• ослаб тросик сцепления;
• необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

• необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
• произвести регулировку механизма разобщения полуосей;
• проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

• Z(0) 1400 I;
• Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

• на руль ставится кнопка;
• генератор крепится к мотоблоку;
• в передней части моторизированного устройства закрепляются фары;
• посредством проводов, производится соединение от кнопки к генератору и к фаре;
• производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

https://youtube.com/watch?v=KBtSg7SIy8A

Редуктор мотоблока «Нева МБ-2»: схема и устройство, предназначение и правила эксплуатации

Редуктор является незаменимым компонентом любой техники, где используется двигатель, поскольку без него невозможна передача вращательного движения. Конструктивно этот элемент в мотоблоках «Нева-МБ-2» схож с деталями, используемыми в составе иной техники, однако чтобы узнать о нем больше, необходимо более подробно изучить вопрос.

Особенности

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Состав

В состав редуктора мотоблока входят следующие важные части:

• винты;
• подшипники;
• оси;
• звездочки;
• корпус;
• втулки;
• рычаги переключения;
• зубчатые колеса;
• вал;
• муфта;
• полуоси;
• плата;
• пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Нюансы применения

Чтобы пользователю приходилось как можно реже сталкиваться с поломкой мотоблока, требуется следить за работой не только двигателя, но и редуктора. Специалисты дают свои советы относительно того, какие основные требования необходимо соблюдать во время эксплуатации.

Важно использовать только качественное масло, а вместе с тем регулярно проверять его наличие внутри элемента. По ГОСТу для этого редуктора идеально подходит ТАД-17И или аналог, который также легко можно найти в магазинах – ТАП-15В.
Проводить полную замену масла следует через установленные производителем мото-часы

В инструкции для пользователей указано, что замена должна производиться через 30 часов после первого запуска мотоблока, а впоследствии – через 150 часов.
Если мотоблок ставится на консервацию, то все рабочие жидкости из него удаляются, а необходимые подвижные элементы смазываются.
Периодически от пользователя требуется проверять степень натяжения цепи редуктора. Если она провисает, то ее заменяют новой, поскольку ремонту данный элемент не подлежит.
Замена сальника может производиться самостоятельно, благодаря полностью разборной конструкции описываемого агрегата.

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

• на выходном вале начинает появляться масло;
• заклинивает цепь;
• нет кинематической связи;
• не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой

Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Разборка редуктора мотоблока нева мб 2

Разборка и сборка редуктора мотоблоков Ока, Нева, Каскад (МБ-1)

Разборка и сборка редуктора МБ-1

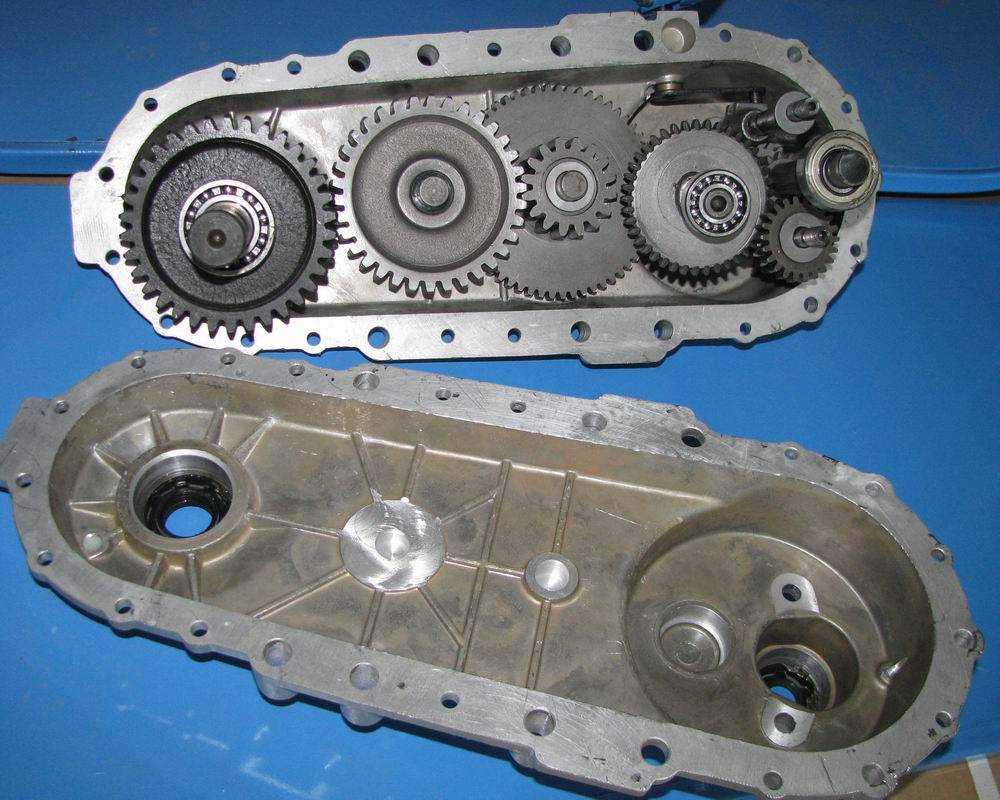

Редуктор мотоблока МБ-1 является основой, на которой монтируются другие узлы и агрегаты мотоблока. Поэтому для проведения ремонта редуктора с разборкой необходимо разобрать мотоблок, для чего демонтировать двигатель, рулевую колонку, поддон, кронштейны со шкивами ремней переднего и заднего хода, шкив редуктора, колеса.

Перед разборкой редуктора очистите его от грязи, слейте масло.

Снимите вращающуюся головку с ручки переключения передач, выбив тонкой выколоткой удерживающий ее штифт.

Выверните стопорный винт 11 (рис. 36) и снимите с вала переключения 7 втулку 9 и пружину 10 фиксатора.

Отверните болты 17 (рис. 35), крепящие половины корпуса, затем стяжные болты 7 (2 шт.) и 10.

Положите редуктор на левую половину корпуса, с помощью тонкой отвертки или ножа аккуратно, чтобы не повредить прокладку, расстыкуйте половины корпуса редуктора и снимите правую половину. Простановочные шайбы стяжных болтов оставьте на блок-звездочках.

Примечание. Рекомендуется снимать с редуктора только дефектные детали, не разбирая редуктор полностью.

Для разборки механизма переключения передач снимите с вала переключения 7 (рис. 36) стопорное кольцо б, обеспечив свободный ход звездочек 31. 32 (рис. 35). Выньте шплинт 3 (рис. 36) из резьбовой части ручки 1 переключения, выверните ее (против часовой стрелки) из сухаря 8 и выньте ручку и сухарь из вала.

Снятые детали промыть, дефектные заменить. Манжеты вала переключения заменяйте после его снятия с редуктора.

Собирайте редуктор в обратной последовательности. На стыковочные поверхности половин корпуса нанесите тонкий слой герметика.

Соединение половин корпуса начинайте с центральных стяжных болтов 7 и 10 (рис. 35), затем болтов крепления половин, начиная от средней части редуктора с последовательным переходом затяжки болтов к краям.

Перед окончательной затяжкой болтов проверьте плавность хода движущихся частей редуктора.

Внутреннее устройство редуктора показано на рис. 36-40.

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки. Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Какими бывают редукторы мотоблоков: разновидности и назначение

Одно из ключевых различий мотоблоков — их конструкция. Редукторы агрегатов также различаются по типам. На сегодняшний день используются:

1. Угловой редуктор. Это устройство соединяет силовую установку и трансмиссию. Благодаря техническим характеристикам и доступности, в продаже довольно популярен среди владельцев фермерских хозяйств. Одна из привлекательных сторон этого типа редукторов — возможность его дорабатывать, повышая производительность.
2. Понижающий редуктор. Механизм этого типа позволяет повышать нагрузку мотора и снижать его количество оборотов. Этот тип редукторов считается наиболее надежным и функциональным, поскольку изготавливается из деталей повышенной прочности и оснащается высококачественной системой охлаждения. Основная привлекательная черта устройства — его высокая производительность в любом режиме нагрузок.
3. Реверс-редуктор. Как видно из названия, этот механизм имеет функцию заднего хода. Монтируется он на главном валу. Недостатками этого типа устройств можно считать невысокую производительность и малую скорость.
4. Шестереночный редуктор. Этот тип редукторов наиболее распространен на тяжелых моделях мотоблоков. Обладает достаточно простой конструкцией и высоконадежен, однако довольно сложен в обслуживании.
5. Червячный редуктор. Этот механизм оснащен особым винтом и зубчатым червячным колесом. Все детали этого устройства отличаются повышенной прочностью, благодаря чему такие редукторы надежны и долговечны. Отличительной особенностью является пониженная угловая скорость и крутящий момент наиболее высокого типа. Особенности конструкции обеспечивают агрегату с таким редуктором при работе плавный ход и способность издавать минимум шума.

Как заменить сальники на мотоблоке

Замена сальника в редукторе мотоблока Каскад — необходимая мера, если эта деталь вышла из строя. Неисправные сальники — причина подтекания масла, в результате чего подвижные детали работают на сухую, быстро изнашиваются и теряют работоспособность.Это интересно: видео ремонт мотоблока Каскад. Производится этот ремонт следующим образом:

1. Снять фрезы и очистить их от загрязнений.
2. Открутить болты, удерживающие крышку, и снять ее с агрегата.
3. Снять неисправный сальник и заменить его на новый, предварительно смазанный маслом. При необходимости обработать разъем герметиком. В случае, если сальники защищены специальной деталью, чтобы их снять и заменить, требуется разборка редуктора.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

В разрезе редуктор Ока выглядит следующим образом

Корпус у детали стальной, состоит он из двух частей, которые скреплены тремя болтами и уплотнительной прокладкой. К каждой части корпуса приварены угольники, которые образуют несущую раму устройства.

Трансмиссия устройства крутящегося момента редуктора мотоблока подается от левой или правой звездочки вала. Эта деталь в зацепление вводится при помощи сухаря, который перемещается по оси вала специальной ручкой переключения. Утопленная ручка вводит в зацепление звездочку, в результате чего включается первая передача. Если ручку вытянуть до конца, то включится вторая передача. В среднем положении переключение будет нейтральное.

В этом видео вы узнаете, как отремонтировать редуктор мотоблока:

При постоянном уходе за устройство и регулярной проверки состояния масла редуктор прослужит достаточно долго. Если же устройство пришло в неисправность, то возможны следующие причины:

• течет масло;
• механизм разобщения полуосей пришел в неисправность;
• износилась кромка на крышке оси;
• не зафиксированы передачи.

В последнем случае возможно нарушение регулировки передачи или неисправность пружины. Для исправления ситуации необходимо разобрать редуктор мотоблока и заменить дефектные детали так, как показано на чертеже мультикультиватора.

Не работать устройство также может по причине обрыва цепи или отсутствия кинематической связи внутри. Чтобы разобрать редуктор, необходимо выполнить следующие действия:

Сначала снимается двигатель и рулевая кнопка. Затем шкивы и тяга. Потом следует снять крылья с несущей рамы и стойку управления. Выворачиваются все стяжные болты угольников. Затем снимаются колеса

Важно перед разборкой устройства очистить его от пыли и грязи, в противном случае грязь, попавшая внутрь конструкции, может ухудшить работу редуктора. Также необходимо слить масло

Следующим шагом является снятие рычага передач со всеми его составляющими. Далее следует вывернуть болты с крышки и гайки с них. Потом нужно положить устройство на левую половину корпуса и очень аккуратно ножом вывернуть болтики, которые соединяют две половинки корпуса. С промежуточного вала снимается звездочка. Затем – валик переключения, вилка и блок вал.

Схема редуктора

В систему механизма входят втулки и оси, которые соединяются специальной прокладкой и болтами. Части конструкции оснащены угольниками, звездочками и пружиной, образуя основу устройства. В число деталей механизмов входят:

• крышки;
• шкивы;
• вилка и ось переключения;
• подшипники;
• рычаг управления;
• втулки входного вала;
• блоки валов;
• шестеренки промежуточного вала;
• шайбы;
• сальники редуктора;
• цепь;
• звездочки;
• блоки звездочек;
• входной вал;
• муфта сцепления;
• вилка сцепления;
• кронштейны;
• пружины;
• левая и правая полуоси.

В данном видео рассмотрим ремонт редуктора мотоблока Каскад:

Учитывая, что конструкции устройств достаточно просты, сборка редуктора мотоблока Каскад обычно не представляет сложности.

Навесное оборудование

Функциональность агрегатов расширяется применением дополнительного оборудования:

1. На лёгкие культиваторы предлагаются для установки грунтозацепы и окучники;
2. Техника средней категории доукомплектовывается удлинителями оси, широкими и узкими грунтозацепами, плугами, окучниками, картофелекопателями, полольниками-рыхлителями, сцепками и транспортными рукоятями.
3. Для тяжёлых машин перечень дополняется прицепной транспортной тележкой.

Навесное оборудование универсальное

По отзывам владельцев – культиваторы Чемпион не относятся к элитной, высоконадежной технике, но цена изделий вполне соответствует эффективности использования. Агрегаты доступны для самостоятельного обслуживания и ремонта.

Виды редукторов

По своему назначению редукторы делятся на следующие типы:

1. Шестеренчатые. Шестерня в них бывает в форме цилиндра и конуса, и насаживается она на специальные валы. По своему устройству такой редуктор может работать по прямой или по угловой схеме;
2. Шестеренчато-червячный. Их применяют при вертикальном нахождении коленвала двигателя. Такая модель включает в себя червячное зубчатое колесо. Повороты выполняются под углом в 90 градусов;
3. Цепные. Используется цепь из металла, которая и поворачивает звездочки;
4. Ременные. Это аналог цепного вида, но здесь вместо цепи применяют ремень в форме клина или прямоугольника, а на смену звездочкам пришли шкивы с профильными канавками для фиксации ремня.

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки

Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.
