Мопед из бензопилы
На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.
Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.
Изменениям подверглась рама, которая была удлинена под велосипедные или другие колеса, в зависимости от того, что есть в наличии. Также прикреплен топливный бачок, установлено сидение от мотоцикла и для езды в вечернее время прикреплена фара. В качестве охлаждения веломоторчика разработана водяная система. Это была сделано для того, чтобы двигатель быстро не перегревался и не падала мощность.
Что нужно, чтобы сделать мопед из бензопилы и велика?
В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.
В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.
Говоря об инструментах, то вам очень необходимы будут все популярные виды составляющих набора автомеханика: отвертки, плоскогубцы, ключи, кусачки и т.д.
Инструкция по сборке и чертежи самодельного мопеда
Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед
Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:
- аккумулятор устанавливается на верхней трубе;
- сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
- бак для заправки топливом — около двигателя.
Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.
При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса
Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.
Дело осталось за малым — подключение двигателя. Сперва соединяется мотор с аккумулятором, а затем собирается зажигание. Для этого нужно тормозную ручку установить на руле и соединить ее тросом с двигателем.
Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.
Наиболее удобным местом для двигателя станет отдельная площадка, приваренная внизу рамы. Туда же можно поместить и топливный бачок. К двигателю также присоединяется выхлопная труба. Что касается аккумулятора то владельцы самодельных мопедов рекомендуют расположить его ближе к рулевой. Следующим шагом будет также трансмиссия и подключение двигателя. Все нюансы как правильно сделать мотоцикл из бензопилы своими руками вы сможете посмотреть на видео.
Картинг из бензопилы – особенности сборки
Чтобы собрать эту самоделку, потребуется снять с используемой в хозяйстве бензопилы рукоятки, топливный бак, режущие органы, зубчатую рейку и встроенный тросик, соединяющий ручку газа и двигатель.
В дальнейшем оператору предстоит:
- Переделать штатную звездочку бензопилы. Для этого необходимо аккуратно сточить все ее зубья до произвольных размеров, так как внешний диаметр детали большой роли не играет. К полученной заготовке потребуется приварить предварительно сточенную минскую звездочку;
- Организовать место для крепления силового агрегата на подрамник. Для этого в кожухе охлаждения необходимо просверлить 2 небольших отверстия, диаметр каждого из которых должен составлять примерно 8 мм. Их нужно рассверлить в штатных отверстиях, изначальным диаметром по 6 мм каждое;
- Собрать крепкий и максимально стойкий к вибрации подрамник. Для его конструирования подойдет листовая 3-миллиметровая сталь, к которой нужно приварить 2 уголка с размерами 35×35 мм. В уголках нужно заранее просверлить отверстия с точным диаметром 8,5 мм – они потребуются для неподвижной фиксации силового агрегата от бензопилы. В противоположной части стальной пластины необходимо вертикально приварить металлический уголок с размерами 35×35 мм – он будет необходим для установки используемого редуктора. Кроме того, на пластине потребуется установить гайку типа М 10×1,5 мм для возможности натяжения цепи;
- Для установки редуктора его потребуется перевернуть другой стороной;
- Приварить направляющие к обратной стороне стальной пластины. Их можно заранее сделать из половинок металлических труб размерами 30×2 мм;
- Установить стальную пластину с приваренными к ней деталями на шасси, взятое от старого картинга АКУ 89;
- Оборудовать самоделку из бензопилы сиденьем, рулевым колесом и тормозной системой. Если в процессе сборки окажется, что глушитель от ДВС направлен на водителя, то его потребуется сместить в сторону, или удлинить при помощи куска металлической трубы.
Циркулярка
Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.
Устройство с вертикальным положением бензопилы содержит:
- Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
- Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.
- Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
- Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.
Для работы циркулярки:
- Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
- Устанавливают на направляющую салазки.
- Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.
Мопед из бензопилы
На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.
Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.
Изменениям подверглась рама, которая была удлинена под велосипедные или другие колеса, в зависимости от того, что есть в наличии. Также прикреплен топливный бачок, установлено сидение от мотоцикла и для езды в вечернее время прикреплена фара. В качестве охлаждения веломоторчика разработана водяная система. Это была сделано для того, чтобы двигатель быстро не перегревался и не падала мощность.
Принцип сборки
Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса
Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.
После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.
В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.
Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.
Подготовка к сборке самоката из мотокосы
По своей базовой конструкции самокат с силовым агрегатом от бытового триммера сильно напоминает мотовелосипед. Разница между ними заключается в весе и габаритах самоделки – мотосамокат гораздо легче и компактнее мопеда, поэтому для его изготовления конструктор может использовать двигатели, мощностью до 3–4 л. с.
Помимо силового агрегат от триммера, для сборки самоката изготовителю потребуется:
- металлическая рама от обычного самоката;
- комплектующие, которые нужно заранее снять со старого велосипеда. К ним относятся втулки колес, звездочки, тросик, а также приводная цепь с роликом, передаточное число которых должно составлять не менее 4;;
- фильтр нулевого сопротивления;
- цепной редуктор с передаточным соотношением 1:3;
- дисковые тормоза в сборе от старого велосипеда;
- трубы и пластина из металла;
- винты, гайки и другие элементы крепления.
Все собранные элементы, особенно раму используемую самоката, потребуется проверить на ржавчину и дефекты. На них не должно быть следов коррозии, иначе самоделка из триммера быстро придет в негодность.
Машина
Из бензопил можно сделать разные варианты машин. Один из них — карт багги, который отличается наличием в конструкции подвески. Она делает комфортнее езду машины по бездорожью.
Процесс создания такой самодельной машины сложный. Особенно это касается рамы, которую сваривают из металлических или профильных труб по заранее составленным чертежам. Затем занимаются изготовлением подвески, деталей рулевого управления.
Операции по изготовлению багги включают:
- сборку подвески;
- установку руля, тяг и пускача;
- крепление колес;
- размещение тормоза;
- установку кресла водителя;
- крепление на раму двигателя.
Передать вращение от мотора на колеса можно цепью или ремнем. В первом варианте устанавливают звездочки, во втором — шкивы. Двигатель, чтобы уменьшить шум, снабжают глушителем.
Как сделать велосипед с двигателем от бензокосы?
Важную роль при конструировании мопеда из триммера играет правильная последовательность сборки. Кроме того, изготовителю нужно заранее подготовить рабочее место и разложить на нем все используемые элементы. Это позволит сэкономить время во время последующего изготовления самоделки.
Чтобы собрать мотовелосипед из триммера, нужно действовать в таком порядке:
- В первую очередь необходимо оборудовать ведущее заднее колесо велосипеда звездочкой. Для этого на заднее колесо потребуется установить 2 эластичные резиновые прокладки: первая из них должна располагаться между спицами колеса, а вторая – непосредственно за ними. Саму звезду необходимо плотно установить на втулку, которая находится с внешней стороны колеса. При этом деталь в виде полумесяца нужно закрепить с внутренней стороны;
- Далее на раму велосипеда нужно установить силовой агрегат от разобранного триммера. Лучше всего выбрать для монтажа мотора заднюю часть рамы, позади штатного сиденья – обычно в этом месте располагается «багажник» велосипеда. Его нужно снять, а вместо него приварить прочную стальную пластину. Между ней и двигателем необходимо установить кусок резины, который будет частично гасить вибрации мотора. Для фиксации мотора на пластине оператор должен использовать хомут. Он не даст водителю обжечься во время эксплуатации самодельного мопеда;
- После этого установленный на раме велосипеда силовой агрегат от триммера и звездочку потребуется соединить приводным ремнем или цепью. Для возможности регулярной настройки положения цепи оператор должен установить натяжной ролик;
- Затем велосипед с двигателем от триммера необходимо укомплектовать рычагом газа, установленным на руль самоделки. Соединять акселератор с мотором нужно при помощи тросика;
- Далее нужно установить бензиновый бак. Для его монтажа потребуется использовать небольшую металлическую или пластиковую платформу, расположенную над двигателем – это обеспечит естественное попадания горючего в цилиндр силового агрегата;
- В конце оператору останется установить на мотор велосипеда карбюратор от триммера.
https://www.youtube.com/watch?v=uUFL2ehR_Kw
Перед непосредственной эксплуатацией самодельные велосипеды с мотором от триммера должны быть тщательно проверены и протестированы. Для этого нужно внимательно осмотреть устройство агрегата и убедиться в том, что на раму установлены все необходимые для его работы узлы. Затем потребуется проверить мопед в деле. Проехав несколько километров на небольшой скорости и убедившись в исправности велосипеда, можно переходить к ее более активной эксплуатации на дороге.
Что нужно для изготовления мотовелосипеда?
Самодельный велосипед из триммера должен собираться из определенного перечня деталей и механизмов.
Чтобы сконструировать мотовелосипед из бензокосы своими руками, изготовителю потребуется:
- полностью исправный 2-колесный велосипед с крепкой рамой, на поверхности которой нет видимых очагов ржавчины. Если они есть, значит, проблемные места нужно предварительно покрыть грунтовкой и несколькими слоями краски;
- рабочий силовой агрегат от бензинового триммера. Номинальная мощность двигателя должна составлять 3–6 л. с. Более мощные моторы использовать нецелесообразно, так как они будут требовать больше топливной смеси;
- ремень или приводная цепь;
- натяжной ролик для велосипеда из триммера;
- звездочка – должна соответствовать используемому мотору. При возможности звезду можно выточить на токарном станке своими руками;
- хомут – необходим для устойчивого крепления мотора на раме велосипеда. Хомут можно сделать собственноручно, используя для этого цельнометаллический кусок стали;
- трос, который послужит связующим звеном между силовым агрегатом и ручкой газа велосипеда;
- несколько предохранителей и контроллер;
- труба для отвода выхлопных газов – длины штатной выхлопной трубы от триммера будет недостаточно, поэтому нужно взять дополнительный кусок трубы соответствующего диаметра и приварить ее к элементу мотокосы;
- винты, шайбы, втулки и другие крепежи.
Вместе с мотором от мотокосы изготовителю потребуется вся топливная система вместе с карбюратором, заводским сцеплением, зажиганием и бензобаком. Все внутренние механизмы нужно тщательно подготовить к сборке велосипеда – промыть и заменить их неисправные комплектующие.
Косилка
Чаще всего газонокосилку из бензопилы своими руками делают роторного типа. Выглядит она в виде небольшой тележки, на которой смонтированы все агрегаты, детали. Делают ее сварной, используя металлические трубы или полосы. Снизу устанавливают колеса, размер которых должен позволять приспособлению без затруднений перемещаться по любой поверхности.
Есть варианты сенокосилок своими руками из бензопилы, укомплектованные 2, 3 или 4 колесами. Газонокосилка из бензопилы в 2-колесном исполнении обладает лучшей маневренностью, поэтому получила большее распространение. В ней устраивают специальный кожух, который предотвращает соприкосновение работающего агрегата с землей.
Чтобы сделать газонокосилку, с бензопилы вначале демонтируют штурвал и шину. Мотор на раме располагают так, чтобы вал был снизу. Тележку снабжают ручками, которые делают из труб. На них крепят штурвал мотопилы, удлиняют тросик, которым управляется дроссельная заслонка карбюратора.
Дальше для косилки из бензопилы изготавливают узел, которым скашивается трава:
- Вначале к звездочке мотора приваривают отрезок трубы длиной 80 см и диаметром 50 мм.
- Внутри нее располагают другую трубу, которая меньше первой в диаметре на 8 мм.
- Соединяют трубы между собой болтами М6. Трубчатая конструкция позволяет регулировать высоту среза травы.
- На конце широкой трубы приваривают металлический диск толщиной 4 мм и диаметром 18 см.
- К диску крепят ножи-лезвия, изготовленные из старой ножовки. Их ширина — 3 см, длина — 12. Соединение выполняют болтами М6 неплотно, что позволяет предохранить лезвия от поломки при встрече с камнями.
Какая пила подойдет для использования?
Самыми оптимальными для переделки бензиновыми пилами являются «Дружба», «Урал», «Штиль» и подобные модели с большим запасом мощности
Именно на этот параметр следует обратить внимание для осуществления переделки велосипеда в мопед. Очень хорошо поддаются переделке некоторые немецкие бензопилы с большими мощностями
Аппарат следует выбирать с мощностью не менее 2 л.с. и объемом двигателя не более 50 см3. Веломоторчики из таких агрегатов получаются самые выносливые.
Для того, чтобы сделать мотовелосипед не обязательно иметь специальное техническое образование, но разбираться в схемах и чертежах, а также иметь навыки ремонта садовой техники желательно. Не будут лишними и навыки работы со сварочным аппаратом.
Компрессор
Поделка заключается в использовании нагнетателя воздуха от какого-либо устройства и применении в качестве его привода мотора бензопилы. Если он от кондиционера, то можно сделать приспособление для быстрой подкачки колес автомобиля.
Порядок изготовления компрессора из бензопилы:
- Делают монтажную пластину из листового металла. С одной стороны сверлят 2 отверстия, через которые ее крепят к мотопиле вместо шины. С другой — размещают компрессор.
- На вал привода нагнетателя устанавливают соединительную муфту и шкив.
- Располагают второй шкив на выходном валу двигателя пилы.
- Надевают на шкивы ремень для передачи вращения.
- Входной патрубок нагнетателя снабжают автомобильным масляным фильтром с остатками масла. Воздух через него засасывается с частичками масла, что снижает перегрев компрессора при работе.
Для запуска устройства включают мотор бензопилы. Когда он наберет обороты, срабатывает соединительная муфта, начинает работать нагнетатель. К его выходному патрубку подсоединяют шланг, через который подкачивают колеса автомобиля.
Культиватор
Приспособление упрощает обработку огорода, грядок. Если они небольшой площади, у изготовленного культиватора из бензопилы своими руками есть преимущество перед фирменными изделиями — он позволит сэкономить деньги на покупке.
Делать самодельный культиватор из бензопилы начинают с рамы. Изготавливают ее в виде куба, используя уголки 32х32. На поперечные верхние уголки крепят двигатель, который должен обладать мощностью не меньше 4 л. с. Ниже его устанавливают на кронштейнах бак для топлива. Передние вертикальные стойки снабжают опорами для промежуточного вала, которые присоединяют к продольным уголкам.
Такое размещение узлов и элементов позволяет получить центр тяжести мотоблока над опорной поверхностью колеса. При необходимости его корректировки используют металлический груз, который размещают в передней части рамы.
Для ручного управления устанавливают перекладины, применяя трубы диаметром 30 мм. Для колес у мотокультиватора из бензопилы используют обрезиненные катки, а для вращения промежуточного вала — цепную передачу. Для этого на нем и выходном валу двигателя устанавливают звездочки. Их размер подбирают под необходимое передаточное отношение.
Генератор
Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.
- Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
- перпендикулярность оси электродвигателя к плоскости шины;
- расположение шкивов обоих устройств в одной плоскости.
- Выходные валы двигателей снабжают шкивами подходящего диаметра.
- Одевают на шкивы ременную передачу.
- Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
- Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.
Какие двигатели подойдут для сборки?
Чтобы дать ответ на этот вопрос, нужно заранее выбрать тот тип техники, который желает собрать изготовитель.
Вариантов может быть несколько:
- самокат – малогабаритная самоделка. Самая тяжелая его часть – это ниша для ног пользователя. Остальные элементы можно сделать из легкой стали или алюминия. Лучше всего для сборки самоката на базе бензопилы подойдут силовые агрегаты мощностью около 3 — 4,5 л. с.;
- картинг – это небольшое приспособление предназначено для скоростного передвижения по ровному асфальтированному или бетонному покрытию. Расчетная мощность двигателя для сборки картинга должна составлять примерно 4 — 5 л. с.;
- мопед – среднее по размерам транспортное средство, в основу которого вложена крепкая устойчивая рама. Для изготовления мопеда подойдут моторы от бензопил мощностью 5 — 6л. с.;
- квадроцикл – это сравнительно крупное средство передвижения, которое собирается из достаточно прочных и тяжелых деталей. Для сборки квадроцикла подойдет бензопила номинальной мощностью не менее 6 л. с.
Независимо от техники, которую хочет получить изготовитель, двигатель для самоделки должен быть в полностью исправном рабочем состоянии. Лучше всего заранее очистить или полностью заменить все имеющиеся в его конструкции фильтра, а также произвести настройки карбюратора и зажигания.
Самокат с мотором от триммера своими руками?
Самодельный мотосамокат с двигателем от триммера – отличный домашний транспорт для развлечений, поездок на небольшое расстояние вне проезжей части (на тротуарах и парковых дорожках, например).
Исходя из особенностей данного вида транспорта, он будет иметь такие технические характеристики:
- сможет развивать небольшую скорость (не более 40 км/час);
- маленький диаметр колес будет причиной небольшой устойчивости, что чревато заносам мотосамоката;
- такая техника не предназначена для больших нагрузок и перевозки тяжестей;
- доверять детям такую «игрушку» без присмотра взрослых не стоит.
Сам процесс сборки осуществляется относительно просто. Для начала найдите старый самокат (при отсутствии такового – можно сварить похожую раму самостоятельно). Если же Вы берете уже собранный ненужный самокат – уместно усилить его раму квадратным металлопрофилем 15 мм.
Далее следует подобрать подходящие колеса. Они должны быть небольшого диаметра, но достаточно широкими и устойчивыми. Идеально подойдут колеса от садовой тележки или от машинки картинга.

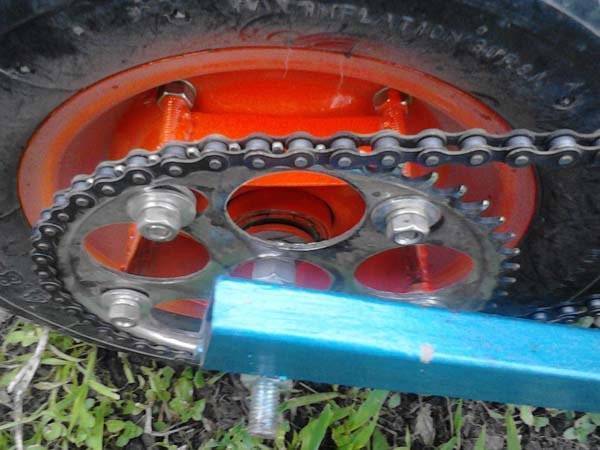

Передавать мощность с мотора на заднее колесо будет цепная передача. Для этого нужно изготовить редуктор. Это самый сложный этап конструирования. Велосипедную шестерню нужно закрепить на муфту мотора бензокосы. Предварительно размеры муфты следует подогнать под шестерню (срезать с нее зубцы, сделать тоньше, обточив на токарном станке). Скрепить муфту и звездочку лучше всего горячей посадкой или сваркой. Далее нужно соединить вторую велосипедную звездочку с переходной ступицей, которая в свою очередь должна быть посажена на вал, а вал – на подшипники.
Крепление второй звездочки и тормозной колодки осуществляется при помощи еще одной ступицы на неподвижном валу. Тормозные и газовые ручки и тросики можно переустановить с мопеда или купить в автомагазине.
Велосипед (мопед, картинг, самокат, квадроцикл) с мотором от бензопилы своими руками
Современные садоводы все чаще экспериментируют с имеющимися в их распоряжении бензиновыми инструментами. Главным образом, для этого используется хозяйственная бензопила. Очень часто ее двигатель становиться основой для изготовления для самостоятельной сборки простых, но очень полезных самоделок. К примеру, из подходящего мотора от бензопилы можно сделать велосипед, мопед, картинг, самокат и массу других средств для передвижения.
Самодельные мопеды из бензопилы станут полезными для передвижения по пересеченной местности. Их также часто используют для движения в городской черте, где скапливается много транспорта. Небольшие габариты мопедов дают им возможность беспрепятственно преодолевать пробки, и проходить небольшие препятствия.
Для сборки потребуется:
- двигатель от бензинового инструмента. От его мощности зависит скорость движения мопеда. При выборе мотора нужно отталкиваться от того, что ДВС с мощностью 2 л. с. хватит для движения на скорости не более 40 км/ч;
- резервуар для заправки мопеда топливом. Лучше всего выбирать металлические баки или емкости из твердого многослойного пластика;
- рычаг газа и стандартный велосипедный трос – они нужны для регулировки положения дроссельной заслонки;
- переключатель и проводка – требуются для монтажа и подключения штатной системы зажигания мотора для мопеда;
- детали для изготовления кронштейна, гайки и болты – нужны для установки мотора на опорной раме;
- ремни, цепи и шкивы – они дадут возможность подключить ведущее колесо мопеда к двигателю от бензопилы.
Сборка мопеда из бензопилы должна выполняться в таком порядке:
- В первую очередь следует рассчитать передачу усилия от двигателя на колесо. Для этого потребуется определить необходимое передаточное число для мопеда. Если оно будет слишком малым, то ДВС не сможет передать свое усилие на колесо мопеда. В случае с крайне большим передаточным числом, мотор будет работать на очень высоких оборотах, а мопед, при этом, станет ехать слишком медленно. Существует определенный пример, отталкиваясь от которого можно определить оптимальное передаточное число. Если мощность используемого мотора составляет 1,8 л. с., а его максимальные обороты – 12500 об/мин., то оптимальным передаточным числом для мопеда станет показатель 1:26;
- Наиболее простым методом передать усилие от штатного шкива на колесо мопеда – напрямую от двигателя. Также можно оборудовать заднее колесо шкивом или звездочкой, которая должна быть соединена с мотором цепью или ремнем;
- Далее потребуется оборудовать велосипед сцеплением. Самый простой способ – использовать штатное центробежное сцепление от бензопилы. В некоторых случаях владельцы бензопил подключают штатное сцепление для мопеда к велосипедной трещотке. После этого мопеды разгоняются и движутся по инерции, что дает возможность сэкономить горючее и моторное масло;
- На следующем этапе нужно установить бензиновый резервуар. Чтобы сделать устройство безопасным, резервуар потребуется расположить на раме велосипеда, подключив емкость к двигателю при помощи топливного шланга;
- Затем потребуется установить зажигание. Для этого штатный провод узла нужно протянуть от мотора к ручке велосипеда. Последнюю нужно оборудовать переключателем, который даст возможность заглушить ДВС самодельного мопеда.
Для возможности управления мотором, самодельный мопед можно оснастить ручкой газа. Для этого подойдет деталь от горного велосипеда, Из ручки нужно извлечь фиксатор – это даст ей возможность плавно передвигаться в любых направлениях. После этого штатный трос потребуется подключить к заводской заслонке дросселя.
Велосипед (мопед, картинг, самокат, квадроцикл) с мотором от бензопилы своими руками
Современные садоводы все чаще экспериментируют с имеющимися в их распоряжении бензиновыми инструментами. Главным образом, для этого используется хозяйственная бензопила. Очень часто ее двигатель становиться основой для изготовления для самостоятельной сборки простых, но очень полезных самоделок. К примеру, из подходящего мотора от бензопилы можно сделать велосипед, мопед, картинг, самокат и массу других средств для передвижения. Самодельные мопеды из бензопилы станут полезными для передвижения по пересеченной местности. Их также часто используют для движения в городской черте, где скапливается много транспорта. Небольшие габариты мопедов дают им возможность беспрепятственно преодолевать пробки, и проходить небольшие препятствия.
Перед тем, как из велосипеда и бензопилы сделать мопед, нужно тщательно подготовиться к работе.
Для сборки потребуется:
- двигатель от бензинового инструмента. От его мощности зависит скорость движения мопеда. При выборе мотора нужно отталкиваться от того, что ДВС с мощностью 2 л. с. хватит для движения на скорости не более 40 км/ч;
- резервуар для заправки мопеда топливом. Лучше всего выбирать металлические баки или емкости из твердого многослойного пластика;
- рычаг газа и стандартный велосипедный трос – они нужны для регулировки положения дроссельной заслонки;
- переключатель и проводка – требуются для монтажа и подключения штатной системы зажигания мотора для мопеда;
- детали для изготовления кронштейна, гайки и болты – нужны для установки мотора на опорной раме;
- ремни, цепи и шкивы – они дадут возможность подключить ведущее колесо мопеда к двигателю от бензопилы.
Сборка мопеда из бензопилы должна выполняться в таком порядке:
- В первую очередь следует рассчитать передачу усилия от двигателя на колесо. Для этого потребуется определить необходимое передаточное число для мопеда. Если оно будет слишком малым, то ДВС не сможет передать свое усилие на колесо мопеда. В случае с крайне большим передаточным числом, мотор будет работать на очень высоких оборотах, а мопед, при этом, станет ехать слишком медленно. Существует определенный пример, отталкиваясь от которого можно определить оптимальное передаточное число. Если мощность используемого мотора составляет 1,8 л. с., а его максимальные обороты – 12500 об/мин., то оптимальным передаточным числом для мопеда станет показатель 1:26;
- Наиболее простым методом передать усилие от штатного шкива на колесо мопеда – напрямую от двигателя. Также можно оборудовать заднее колесо шкивом или звездочкой, которая должна быть соединена с мотором цепью или ремнем;
- Далее потребуется оборудовать велосипед сцеплением. Самый простой способ – использовать штатное центробежное сцепление от бензопилы. В некоторых случаях владельцы бензопил подключают штатное сцепление для мопеда к велосипедной трещотке. После этого мопеды разгоняются и движутся по инерции, что дает возможность сэкономить горючее и моторное масло;
- На следующем этапе нужно установить бензиновый резервуар. Чтобы сделать устройство безопасным, резервуар потребуется расположить на раме велосипеда, подключив емкость к двигателю при помощи топливного шланга;
- Затем потребуется установить зажигание. Для этого штатный провод узла нужно протянуть от мотора к ручке велосипеда. Последнюю нужно оборудовать переключателем, который даст возможность заглушить ДВС самодельного мопеда.
