Садовый измельчитель из циркулярки своими руками

Варианты изготовления

За основу в большинстве случаев берутся отслужившие срой срок приборы бытовой техники или устаревшие инструменты. Ниже приведены примеры конструкций самодельных измельчителей, применяющих эти устройства в качестве основы.

Из болгарки

Тут обязательно иметь ёмкость из металла; внутри неё вытачивается отверстие для ножа. Ось инструмента продевается внутрь дырки, затем туда устанавливается режущая поверхность. Далее следует закреплять будущий шредер таким образом, чтобы нож не задевал края контейнера.

Обороты вращения болгарки являются чрезмерно высокими для самодельного аппарата, поэтому их количество следует убавлять. За базу рекомендуется брать инструмент мощностью более 3 киловатт.

Из стиральной машины

Устаревшие агрегаты этого типа отлично подойдут для измельчителя.

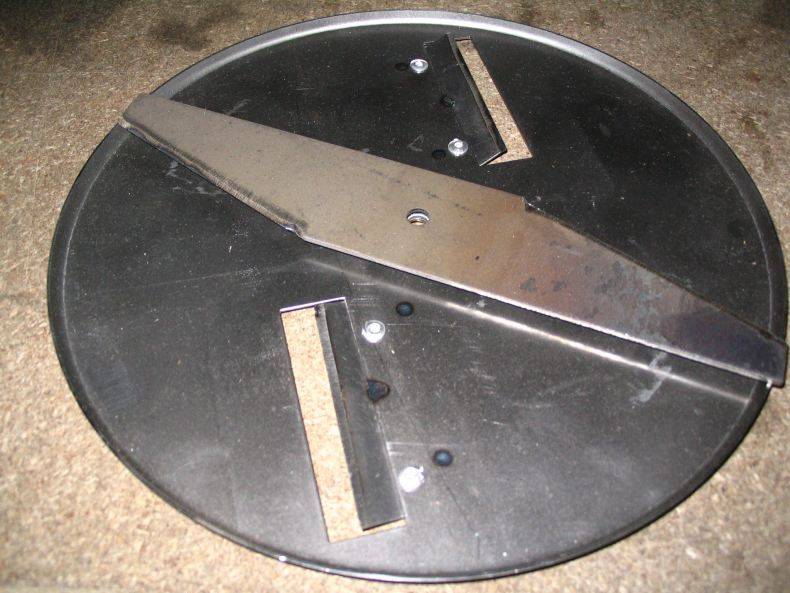

• Перед работой следует снимать активатор и установить нож на вал (размер лезвия не должен превышать диаметр контейнера).
• По существу «самоделка» напоминает увеличенную в размерах кофемолку: «нарезка» ведётся с помощью пластины, установленной поперёк корпуса.
• Далее внизу проделывается отверстие, где фиксируется кожух.

Результатом является прочное и надёжное устройство, которое «страдает» по мощности (максимум 500 ватт). Переработанная «стиральная машина» поможет при измельчении травы или соломы — для веток она не годится.

Из дрели

Наличие этого инструмента потребует подставки. Можно использовать старый табурет и выточить по его центру отверстие. На него следует поставить ведро с такой же дырочкой.

Конструкцию следует надёжно закрепить с помощью саморезов, чтобы ничего не сдвигалось с места.

• Диаметр ножа подбирается с таким расчётом, чтобы он составлял меньше двух радиусов дна ведра.
• Лезвие монтируется на ось, располагаемую во втулке с подшипником. Та прикрепляется к табурету.

Самодельные измельчители обходятся в разы дешевле произведённых на фабриках. Всё будет зависеть от аккуратности обращения с прибором.

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

• профильную трубу на 25;
• уголок на 30;
• швеллер.

Крепежные элементы:

• уши под мотор,
• гайки,
• шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

• для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
• режущий блок молоткового типа для перемалывания тонких прутьев;
• универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
• ножи от заводской садовой техники – кусторезов, газонокосилок;
• измельчать траву − триммерная леска;
• дробилка для пней из рубанка;
• два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

• отключение, включение электрооборудования;
• изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.

Особенности эксплуатации

Соблюдение указанных в руководстве пользователя правил эксплуатации поможет измельчителю с пользой отработать для дачивесь положенный срок. Кроме того, специалисты сформулировали несколько общих рекомендаций:

• перед включением убедиться в отсутствии в приемной воронке посторонних предметов,
• при работе использовать средства индивидуальной защиты: очки или лицевой щиток, плотно сидящие перчатки, головной убор, одежда без торчащих и развевающихся элементов.
• проталкивать ветки в горловину ТОЛЬКО деревянным или пластиковым толкателем,
• перед загрузкой кустов и корней очищать их от налипшей земли, веревок, металла, стекла и других посторонних предметов,
• очищать рабочие органы только при полностью обесточенном агрегате,
• следить за тем, чтобы провода не пережимались, не закручивались и не попадали в горловину,
• по окончании рабочей смены тщательно очищать рабочие органы, убирать агрегат в сарай либо под навес.

Как работает измельчитель веток

Безопаснее и удобнее перерабатывать влажную, недавно  срезанную древесинуиветочки.

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток — высокая цена.

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты.

Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

Особенности изготовления рамы

Независимо от типа выбранного дробильного оборудования, его необходимо оснастить ключевым элементом — станиной, где вскоре будет установлен привод и рубильный механизм. Устройство принято варить из уголков или труб, соблюдая следующее пошаговое руководство.

1. Высота подбирается под рост, что необходимо для комфортного забрасывания ветвей в бункер.
2. Конструкцию необходимо изготовлять из качественных материалов, чтобы она оставалась максимально прочной и устойчивой. Это значит, что ширина рамы должна составлять как минимум 500 миллиметров, при этом длина остаётся произвольной.
3. Станина должна обладать повышенной жесткость. Чтобы достичь оптимальных показателей нужно приварить между стойками поперечины.
4. Чтобы удобно транспортировать агрегат желательно оснастить раму несколькими колесами и ручкой.

Не забудьте продумать, куда вы установите электрический двигатель. Для самодельных дробилок лучшим решением может стать вариант установки мотора в створе рамы, чтобы он не выпирал за её габариты. Аналогичное правило применяется и в других типах дробилок.

Из чего еще можно изготовить измельчитель

При изготовлении веткоизмельчителя своими руками могут пригодиться любые бытовые приборы. При окончании срока службы многих домашних устройств их можно использовать повторно, после некоторой доработки. Основным необходимым элементом является двигатель, стоит только его доработать и механизм приобретает вторую жизнь в новом полезном устройстве.

Веткоруб из мотоблока

Для придания второй жизни, отработавшей свой срок конструкции мотоблока, необходимо подготовить следующие материалы:

• непосредственно мотоблок
• ножи
• вал
• набор подшипников
• швеллер
• набор ключей
• болгарка для отрезных и зачистных работ
• листовой металл
• дрель и сарочник
• молоток и электрорубанок

При сборке следует провести следующие манипуляции:

• Формируется станина из отрезка швеллера.
• На станину устанавливают вал от старого электрорубанка.
• На вал крепится нож и шкив для передачи крутящего момента от двигателя.
• Крутящий момент от мотоблока на шкив передают при помощи ремня.
• Из листового металла при помощи сварки формируется приемник для веток.
• Вся сборка устанавливается подготовленный мотоблок и тщательно закрепляется.
• Запускаем механизм, подаем ветки в измельчитель, щепки осыпаются вниз куда можно подставить емкость.

Диски пилы

Сами диски для ножей представляют собой режущие лезвия с множеством зубьев, на которые напаиваются специальные твердосплавные вставки, благодаря им инструмент приобретает повышенные характеристики. Непосредственно ножи устанавливают на заранее изготовленный вал длиной до 80 мм, на котором с двух сторон нарезается резьба для закрепления инструмента.

Между дисками на вал помещают шайбы для разделения, так как зубья пил имеют небольшое отклонение от плоскости для увеличения режущих свойств. Из-за расхождения зубьев расположение дисков вплотную становится невозможным, поэтому необходимым элементом в конструкции становится шайба диаметром 20 мм.

Конструкция рамы

Электродвигатель устанавливается на станину, изготовленную из уголков своими руками при помощи сварки, к ней присоединяется рама непосредственно под вал с режущими дисками. В необходимых элементах проделывают отверстия для подшипников, в них вставляют вал и закрепляют.

Запуск в работу

Загрузочный конвейер изготавливается из оцинкованной стали. Заранее нарезанные листы скрепляются при помощи заклепок в усеченную кверху пирамиду и крепится к раме, на которой установлены пильные диски. На валы двигателя и режущего инструменты крепят шкивы, затем на них надевают ремни с их помощью будет передаваться движение от электродвигателя на пилы.

Подаем питание на привод, ветки и мусор загружаем в приемник комплект дисков перемалывает материал в щепу, которая осыпается вниз.

Особенности устройства

Дереводробилка — весьма удобный инвентарь. Однако позволить себе подобную покупку может не каждый, поэтому большинство садоводов отдаёт предпочтение самодельным решениям. Но можно ли создать устройство, не имея соответствующих слесарно-сварочных навыков и инструментов? К сожалению, нет. Даже простой веткоизмельчитель на основе дисковых пил создаётся при соблюдении строгой инструкции. К тому же за созданием валов и корпусов для подшипников нужно обращаться к профессиональным мастерам. Весь процесс можно условно разделить на такие этапы:

1. Поиск подходящей конструкции шредера.
2. Выбор силовой установки и расчёт главной передачи.
3. Подбор металлических узлов и деталей, которые необходимо выточить с помощью токарного станка.
4. Монтаж рамы.
5. Установка привода, режущих деталей и ременной передачи.
6. Монтаж защитного кожуха и бункера.

При создании следует руководствоваться следующими правилами:

1. Если приоритет ставится на получение мелкой древесной стружки при минимальных затратах ресурсов, отдавайте предпочтение моделям из дисковых пил.
2. Если вы собираетесь измельчать ветви малого диаметра на более крупную фракцию, идеальным решением станет режущий механизм, такой, как фуганок.
3. При желании рубить ветви в больших количествах, обустраивайте дисковые дробилки.

Кстати, мелкая стружка и щепа часто используются для получения компоста и мульчи. К тому же на её основе создают топливные брикеты, которые затем используются для отопления частных домов.

Если вы определились с выбором щепорезки, начинайте заготавливать детали, материалы и оборудование. Однако до этого нужно выполнить несколько ключевых задач.

Выбор ножа

Для того, чтобы измельчитель веток для дачи, собранный своими руками обладал достаточной эффективностью необходимо правильно подобрать режущие элементы. Существуют следующие варианты:

• нож в виде диска позволяет измельчать ветви диаметром менее 2 см, траву и стебли;
• во фрезерной системе режущие элементы способны справляться с толщиной сухих веток примерно в 8 см, мокрый материал забьет фреза;
• фрезерно-турбинный нож считается самым распространенным вариантом, он измельчает ветви любой толщины.

От выбранного варианта будет зависеть результативность всей конструкции. Для получения сырья, используемого в работе твердотопливных котлов наиболее подходит последний вариант.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

• электродвигатель номинальной мощностью до 4 кВт
• пару стальных пластин толщиной до 10 мм
• две шестерни из высокопрочной стали
• пару шкивов
• валы, закаленные и обработанные
• подшипники для надежного крепления валов
• непосредственно режущие лезвия из стали
• металлический корпус
• стальная труба необходимого диаметра
• набор гаечных ключей
• аппарат для сварки
• мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

• Из стиральной машины старого типа удаляется активатор.
• Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
• Размер рабочего инструмента делают немного меньше диаметра барабана.
• В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
• К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

• Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
• С боку пропускаем ось устройства.
• Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Как подготовить материалы

Самым лучшим методом сэкономить финансы при сборке измельчителя веток является поиск необходимых материалов дома. Для изготовления рамы хорошо подойдут такие виды изделий из металла:

• одинарный уголок с шириной около 55 миллиметров;
• несколько уголков по 40 миллиметров;
• профиль размером 45х45 миллиметров;
• швеллер среднего размера;
• трубы с диаметром около 45 миллиметров.

Двигатель крепится на толстом металлическом листе с размерами, которые соответствуют установочным отверстиям его фланца. Натяжение ремня делается двумя методами:

• В плите для крепления электродвигателя делаются продолговатые отверстия, чтобы была возможность его отодвигания и фиксирования крепежными болтами.
• Плита ставится на шарнире, тогда ремень затягивается весом двигателя. Подробнее можно посмотреть на чертежах или в многочисленных видео.

Для сборки простого измельчителя веток своими руками стоит приобрести много дисковых пил и специальных шайб. Это поможет сделать хорошую рабочую часть садового измельчителя. Вал, который приводится в движение при помощи ремня, необходимо выточить из металлического стержня. Чтобы установить на вал дисковые пилы, стоит на нем нарезать резьбу.

При сборке садового измельчителя веток со многими рубящими ножами за основу берется чертеж фуганка. Стоит поменять в нем все размеры осей, куда прессуются найденные подшипники. Необходимо сделать меньше ширину рабочей части, а ножи для измельчения веток изготовить из рессор автомобиля.

Для сборки садового измельчителя веток дискового типа дополнительно стоит найти:

• металлический круг с толщиной до 20 миллиметров и диаметром 45 сантиметров;
• лист металла для кожуха, рабочая часть которого является контрножом;
• лист металла для изготовления бункера;
• крепежные болты с гайками.

Способы самостоятельного изготовления садового инструмента

Чтобы сделать дробилку, за основу берут разные схемы. Если правильно спроектировать агрегат, можно получить измельчитель универсального действия (три в одном: переработка травы, соломы, веток разных размеров). Возможные варианты:

• из триммера (траворезки);
• из пылесоса и др.

Из болгарки

Измельчитель древесины своими руками легче и быстрее сделать из угловой шлифовальной машинки (УШМ или болгарка). Для переработки отходов среднего объема достаточно инструмента мощностью до 3 кВт. Материалы, необходимые для изготовления измельчителя:

• уголки из стали (для каркаса);
• емкость для готового сырья, еще одна будет использоваться в качестве бункера;
• ножи (подойдет лезвие от любого режущего инструмента);
• листовой металл (толщиной 1,5 мм, работать с более прочным материалом самому будет сложнее);
• стандартный крепеж: болты, гайки, шайбы.

Инструменты:

• сварочный аппарат;
• электродрель;
• отвертка, гаечные ключи;
• ножницы по металлу.

Чтобы изготовить свой измельчитель, а затем перерабатывать органические отходы разных видов, необходимо взять за основу инструкцию:

1. Из уголков сваривают каркас (станину).
2. Крепят полку (из листа металла).
3. Каркас используется в качестве основы для болгарки, ее фиксируют хомутами (валом кверху).
4. На валу мотора устанавливают втулку для дальнейшего крепления ножей.
5. В металлической емкости делают 2 крупных отверстия диаметром 10 см: сбоку – для выхода готового сырья, снизу – для подведения рабочего инструмента УШМ.
6. Заводят втулку в емкость через отверстие в днище емкости, фиксируют ножи.
7. Металлическая тара (она же бункер для загрузки материалов) дополнительно крепится болтами.

Дробилка из болгарки

Из старой стиральной машинки

Измельчитель травы для кур своими руками можно собрать, используя модель стиральной машинки, которая давно не выпускается, но все еще может храниться в гаражах многих людей – «Малютка». Набор инструментов одинаковый в каждом подобном случае. Этапы изготовления самодельного шредера:

1. Корпус уже готов, нужно сделать боковое отверстие для выхода мусора.
2. Для работы используется двигатель от этой же модели стиральной машины, с ним соединяются ножи, которые находятся со стороны бака – на дне.
3. Снаружи вокруг бокового отверстия делают желоб из листовой жести, это позволит предупредить разброс сечки в разные стороны.
4. Сверху корпус закрывается крышкой (идет в комплекте к машинке), при этом нет необходимости устанавливать измельчитель на каркасе.

Самодельная корморезка

Из циркулярной пилы

Подготавливают электродвигатель мощностью не более 2 кВт, также для агрегата понадобятся пилы – до 15 шт. (200 мм в диаметре), другие материалы:

• готовая ось – для крепления на ней циркулярной пилы;
• резиновые прокладки для разделения режущих кромок – не позволят ножам тереть друг друга;
• ременная передача со шкивами;
• металлические листы для 2 рабочих емкостей.

Если выбирается способ, как сделать измельчитель для травы своими руками, в числе прочих вариантов рассматривают инструкцию:

На валу фиксируют режущие кромки – рекомендованное расстояние между ними – до 10 мм, большие зазоры не оставляют

Рабочий вал будет располагаться на площадке из бетона, причем важно, чтобы этот элемент конструкции был установлен параллельно оси двигателя. Создается бункер, ножи должны находиться внутри этой конструкции

Устройство из дисковой пилы

Из дрели

Принцип создания разных видов дробилок, позволяющих измельчать отработанные материалы, едины. Для работы понадобятся материалы:

• металлический стержень;
• пластина с заостренными краями;
• гайка;
• ведро.

Инструкция применения импровизированного измельчителя:

1. В головку дрели устанавливают металлический стержень.
2. На него насаживают пластину (режущая кромка).
3. Сверху предусматривается гайка, не позволяющая ножу слетать.
4. Насадку на дрели опускают в ведро с подготовленными отходами, включают на переработку.

Это один из лучших вариантов, что обусловлено отсутствием необходимости в использовании маховика, ременной передачи, каркаса.

Конструкция на основе углошлифовальной машины

С бензиновым двигателем от мотоблока

Используют вариант кожуха из любого приведенного выше варианта. Особенности конструкции измельчителя на основе бензинового двигателя от мотоблока:

• предусматривают возможность подключения мотора к валу измельчителя;
• в конструкцию входит редуктор;
• обустраивают надежную площадку – из материалов высокой плотности, прочности;
• на моторе предусматривают «уши», понадобятся также стандартный крепеж для его крепления.

Двигатель работает на бензине
