Ремонтируем болгарку своими руками быстро и легко

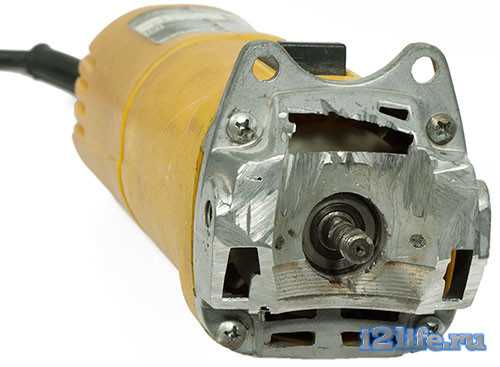

Разборка болгарки

Как проверить статор угловой шлифовально машины (болгарки)? Начать необходимо с разборки устройства. Для выполнения работы пригодится отвертка.

Удалить с поверхности, на какой занимается выполнится разборка болгарки, что остается сделать нашему клиенту излишние детали.
Снять рабочий диск.
Открутить винт, крепящий кожух.
Открутить винты, крепящие пластинку.
Двинуть кожух в сторону шнура.

Главные детали электродвигателя УШМ:

Статор находится на наружной стороне мотора, поверх ротора. Чтоб достать статор поначалу придется вытащить щетки, потом снять редуктор сейчас потом вытянуть из корпуса болгарки якорь. Ротор из статора перед проверкой необходимо вынимать. Осмотр рекомендуется проводить при ярчайшем освещении. Сначала необходимо пристально оглядеть обмотку и убедиться в таком, что на ее поверхности нет видимых разрывов. Если осмотр не выявил причину неисправности статора, то пригодится особый устройство для проверки.

Назначение станины для болгарки

Использование станины позволяет обрезать изделия быстро и качественно

Закрепление электроинструмента на жёсткой стойке имеет ряд преимуществ. Так, благодаря станине вам не придётся держать болгарку в руках, что позволит сосредоточиться на точности обработки изделия

К тому же вы исключите риск того, что турбинка может выскользнуть из рук от усталости или неосторожности. В шлифмашинках зачастую имеются специальные резьбовые отверстия для фиксации на станине, благодаря которым можно расположить инструмент под удобным углом

А вращающийся держатель позволяет изменять вертикальное положение инструмента в зависимости от поставленных задач.

Болгарка как устроен инструмент

Многие работают болгаркой несколько лет подряд, но даже и не представляют, как устроен инструмент и за счет чего он работает. Чтобы разобраться в этом, нужно рассмотреть конструкцию болгарки и ее составные части. К таковым частям относятся:

Электродвигатель — основная приводная часть агрегата, без которой работа устройства просто невозможна
Редукторный узел — состоит из двух косозубых шестерней, за счет которых происходит передача вращающего момента с вала двигателя на шпиндель агрегата
Кнопка включения — устройство, в котором происходит замыкание контактов, и происходит подача тока на электродвигатель
Шпиндель — деталь для закрепления насадок в устройстве
Провод питания — подключается к розетке для подачи напряжения

Это основные детали агрегата, но есть и дополнительные, к которым относятся подшипники скольжения, ручка для удерживания инструмента при его работе, а также регуляторы и прочие устройства. Зная конструкцию устройства, произвести ремонт болгарки своими руками не будет трудно даже новичку.

Знать конструкцию инструмента нужно для того, чтобы выявить неисправность, когда сломалась болгарка, и устранить ее своими руками. Любая поломка может быть с легкостью устранена, если уметь их правильно выявлять.

Поломки болгарок бывают двух видов:

Ремонтируемые
Не ремонтируемые

К ремонтируемым поломкам болгарок относится окисление контактов, передавливание провода или спадание клемм, посредством чего теряется контакт. К неремонтируемым поломкам относятся все остальные виды неисправностей, которые нельзя устранить, и требуется только менять деталь или часть механизма.По конструкции рассматриваемый электроинструмент можно разделить на следующие части:

Электрическая часть — к ней относится электродвигатель (состоит из якоря и ротора), кнопка, щетки, регулятор оборотов и кабель питания
Механическая часть — состоит из таких деталей, как редуктор, подшипники, шпиндель и кулер охлаждения
Корпус — это основная часть, в которой собраны все составляющие элементы

Отремонтировать болгарку без ее разборки можно только в одном случае, если причиной неисправности является кабель питания. Чтобы отремонтировать другие части болгарки, понадобится разобрать корпус, который состоит из двух пластиковых частей, и приступить к диагностике дефектов.

Как сделать кожух своими руками?

Кроме стационарного станка для распила древесины можно изготовить его мобильный вариант. Для этого, прежде всего, нужно изготовить защитный кожух. Кожух циркулярки является одним из важнейших элементов безопасности. Он выполняет одновременно несколько функций:

Защита конечностей оператора от случайного соприкосновения с распиловочным диском;
Отвод стружки от рабочего стола;
Прямолинейное направление распила.

Выполнен он из металлического листа толщиной не менее 1 мм. Для этого, кроме самой заготовки понадобится угловая шлифмашинка с отрезным и заточным кругом, сварочный инвертор и дрель с набором коронок. Порядок изготовления следующий:

На металлическом листе необходимо разметить боковые стенки кожуха, полосу для изготовления перемычки и отрезать их при помощи болгарки;
С помощью дрели, с установленной на ней коронкой по металлу, вырезать сквозные отверстия в боковых стенках будущего кожуха;
В одной из заготовок, с помощью угловой щлифмашинки сделать продольное отверстие;
Отшлифовать заготовки при помощи лепесткового диска;
Вокруг одного конца трубы приварить металлическую полосу шириной 10 мм. Она будет выполнять роль стяжного хомута, поэтому будет достаточно сварки только по нижней части окружности. Для удобства в отверстие можно вставить отрезок металлической трубы;
В правом верхнем углу второй заготовки при помощи дрели с коронкой для резки металла вырезать вентиляционное отверстие;
При помощи сварочного инвертора сварить заготовки и металлическую полосу между собой;
Для фиксации кожуха с корпусом болгарки вырезать и приварить металлический кронштейн;
С помощью металлической полосы, двух уголков и шпильки собрать подвижное крепление кожуха. После этого необходимо приварить уголки к пластине;
К противоположной части кожуха приварить болт М10. Из металлического листа вырезать вилку и приварить ее к основанию с противоположной стороны кожуха;
К верхней и боковой стороне кожуха приварить две длиннотелые гайки. Они будут служить основой для установки рукоятки;
К вентиляционному отверстию приварить патрубок обрезанный под углом;
После этого можно зафиксировать болгарку в посадочном отверстии и при помощи диска для резки металла сделать сквозной разрез в пластине основания. После этого необходимо расширить отверстие до приемлемых размеров;
При желании кожух можно покрасить и приступать к работам.

Изготовление штробореза

Что можно сделать из старой болгарки? Этот вопрос довольно часто задают себе домашние мастера. Но если ваша углошлифовальная машина работает исправно, из нее можно сделать штроборез. Используя оборудование без переделки, вы подвергаете себя опасности. Для того чтобы избежать риска, можно изготовить насадку с прочным основанием, оно позволит делать разрезы в стенах на весь диаметр диска.

Это дополнение представляет собой подошву в виде упора, который позволяет перемещать инструмент вдоль стены. Усилия при этом будут равномерными. Когда будете изготавливать такое приспособление, не пожалейте времени и установите закрытый чехол, который будет дополнен патрубком для подключения пылесоса.

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

ФОТО: YouTube.comУстановка диска по дереву для пропила фанеры

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

ФОТО: YouTube.comНужно отметить первое отверстие, которое после просверливается

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает

ФОТО: YouTube.comОтверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

ФОТО: YouTube.comНеобходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

ФОТО: YouTube.comУглы следует вымерять как можно тщательнее

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.

Вариант 3 — еще более простой способ сделать отрезной станок из УШМ

Многие не имеют сварочных аппаратов или не умеют ими пользоваться, поэтому если вы принадлежите к категории этих людей, то отчаиваться не стоит. Не нужно также просить своих знакомых и соседей о том, чтобы изготовить станок. Вполне реально обойтись без сварки, а в качестве основных соединителей будут использоваться болты с гайками. Итак, для конструирования простейшего отрезного станка из болгарки понадобится следующий расходный материал:

Уголки — причем небольшое их количество до 1 метра. Если есть кусочки, то это даже лучше. Толщина уголков стандартная 2-3 мм
Трубка стальная длиной 30 см — будет использоваться в качестве рукоятке, на которой будет крепиться болгарка
Стальной лист толщиной 2-3 мм и произвольного размера, но не менее 20х20 см
Болты с гайками диаметром 8-10 мм

Приступаем к изготовлению самодельного инструмента. Процесс изготовления имеет следующий вид:

Сначала к стальному листу нужно прикрепить уголок длиной 15 см
К стенке лежащего уголка прикрепить перпендикулярно еще один уголок, используя для этого болты с гайками. Если есть сварка, можно сделать прихваты сварочными швами
К перпендикулярно установленному уголку прикрепить трубку, используя все те же болтовые соединения
Трубка должна свободно перемещаться, поэтому затягивать гайку на болте не нужно. Вместо этого, необходимо законтрогаить фиксирующий болт при помощи еще одной гайки
К трубке на расстоянии от места соединения подсоединить две стальные пластины размером 5х6 см. Этими пластинами будет к рукоятке крепиться болгарка
Закрепить УШМ за кожух с предварительно-подготовленными стальными пластинами

В итоге получаем простейший отрезной станок, фото которого можно увидеть ниже.

Вариантов изготовления аналогичных конструкций много, поэтому все зависит от того, что хотите получить в итоге, и какие расходные материалы имеются в наличии. Работать рассмотренным выше вариантом отрезного станка не совсем удобно, так необходимо постоянно удерживать инструмент (по причине отсутствия возвратного механизма), однако это легко исправить. К выступающей части трубки нужно прикрепить пружину, которая будет возвращать инструмент в исходное положение, исключая необходимость мастеру удерживать работающий агрегат.

Для чего применяется УШМ и как устроена

Угловая шлифовальная машина (УШМ), или «болгарка», прочно вошла в бытовую и производственную жизнь не только мастерового человека, но и простого обывателя, которому нравится комфортно решать слесарные и столярные задачи. Популярность этого электроинструмента обусловлена простотой, универсальностью и многофункциональностью применения.

С помощью различных дополнительных насадок болгарка может резать металл, шлифовать различные поверхности, очищать их от ржавчины или старых лакокрасочных покрытий. В арсенале УШМ есть такие функции, как заточка режущих инструментов, штробление бетонных стен, резка керамической плитки или камня.

Устройство болгарки

Конструктивно болгарка представляет собой электродвигатель мощностью от 500 до 2000 Вт, который преобразует силу электрического тока во вращательное движение. Этой же цели служит планетарный редуктор, состоящий из двух основных шестерней с прямой или конусной зубчатой передачей. Вращение шпинделя рабочего вала осуществляется в режиме прямой передачи, скорость определяется соотношением числа зубьев редуктора. Некоторые болгарки оснащены электронным блоком плавного пуска двигателя и регулировкой скорости вращения.

Профессиональная УШМ с регулировкой оборотов двигателя

Тип электродвигателя — асинхронный, однофазный. Электродвижущая сила возникает при взаимодействии обмотки ротора в магнитном поле статора, неподвижно закреплённого в корпусе. Благодаря угловой передаче вращательного момента, значительно повышается уровень безопасности при работе. В случае заклинивания диска в вязком материале, не происходит реактивного вращения корпуса инструмента, что предотвращает возможные травмы оператора.

Принцип ремонта и профилактики

Ремонт болгарки своими руками позволяет оживить инструмент при некоторых небольших неисправностях.

При ремонте болгарки своими руками следует первоначально исходить из двух принципов: проведи анализ обстоятельств, предшествовавших выходу инструмента из строя, что поможет установить причину, и ремонтируй инструмент, двигаясь от простого к сложному. Сначала надо устранить самые простые неисправности, а затем искать более сложные поломки в редукторе или электродвигателе.

Электрическая часть болгарки считается самым капризным участком оборудования. Ее детали могут выйти из строя при перегрузке устройства во время эксплуатации, попадания воды или пыли, от возникновения перенапряжения в сети. В механической системе слабым звеном часто становятся подшипники. Поломки в этой части обуславливаются нарушением режима эксплуатации, попаданием в редуктор грязи и инородных предметов, недостаточным уходом за инструментом (несвоевременная и некачественная смазка).

Бесперебойная работа любой хорошей болгарки зависит от соблюдения следующих условий: применение аппарата только по его прямому назначению, соблюдение нормативных технических характеристик, исключение попадания мусора внутрь корпуса и чистка от пыли, качественная и своевременная смазка механической части инструмента, проведение технического обслуживания согласно приложенной инструкции в полном объеме и в указанные сроки.

Основой электрической части является электродвигатель переменного тока на 220 В, состоящий из статора и ротора. Важным элементом является коллектор, через который с помощью медно-графитовых щеток осуществляется подача электрического напряжения на ротор. Пуск электродвигателя производится через пусковой конденсатор. Для управления им собрана специальная схема и пусковой механизм в виде кнопочного выключателя. Регулирование скорости осуществляет механизм регулировки оборотов вращения.

Основные инструменты и материалы

Модифицирование УШМ не предполагает внесение изменений в конструкцию самой болгарки. В большинстве случаев переделка – это сборка навесной рамы, которая инсталлируется на болгарку. Набор инструментов и материалов, используемых для сборки такой конструкции, определяется ее назначением и степенью сложности процесса конструирования. Основными деталями навесного дополнения болгарки являются разнообразные болты, гайки, хомуты и другие крепежные элементы. Основанием же служит несущая рама, изготавливаемая из прочного металла, – железной трубы квадратного сечения, уголков, прутов и других элементов.

Для конвертации УШМ в прибор иного назначения используются дополнительные инструменты. Среди них можно выделить:

электрическую дрель или шуруповерт;
сварочный аппарат;
гаечные ключи;
другую болгарку;
тиски.

Привод культиватора: Крот и не только

Владельцам земельных участков будет полезен опыт автора следующего видео. На культиваторе вышел из строя бензиновый двигатель внутреннего сгорания. На его место автор придумал крепление для болгарки и соединил шпиндель редуктора болгарки с редуктором культиватора. Обороты болгарки безусловно выше, чем у бензинового двигателя. Однако, рекламируемого автором повышения производительности вряд ли произойдет. Проблема перегрева коллекторного двигателя останется и частые остановки, как защита от него, останутся. Хотя для владельцев относительно небольших участков применение такого культиватора будет эффективно.

Особенности конструкции угловой шлифовальной машины Bosch

Особенность конструкции болгарки Bosch представлена в применении в редукторе в качестве опорного подшипника ведомой косозубой шестерни игольчатого подшипника.В перфораторах Bosch ведомая шестерня на валу шпинделя крепится прессованием.

В болгарках Бош малой мощности, в которых в редукторах ставятся прямозубые шестерни, предусмотрена установка регулировочных прокладок. Такая конструкция позволяет восстанавливать работоспособность контакта шестеренок, уменьшая толщину прокладки. Косозубые шестерни при высоких оборотах инструмента изнашиваются значительно меньше прямозубых.

Среда работы болгарок чаще всего представляет собой запыленное пространство. Пыль представляет основную опасность, приводящую к выходу из строя электроинструмента, влюбчивая и болгарки.

i2life.ru

Всем доброго времени суток. Сегодня покажу вам несколько идей, что можно сделать из старой болгарки. Любой мастер или просто кто выполняет домашние мужские дела сам, сталкивался с таким – болгарка вышла из строя по каким то причинам, не может выполнять функции углошлифовальной машинки. По сути сломаться может либо редуктор, либо электромотор. Рассмотрим первый случай когда вышел из строя редуктор, но мотор исправен.

1- Сделаем из болгарки гравер своими руками. Все что нужно, разобрать редуктор и отрезать все, что уже не понадобится. В конечном итоге должно получиться что нить на подобие вот этого. Далее покупаем цанговый патрон ER11 и водружаем его на вал болгарки, предварительно сняв шестерню которая вращала редуктор.

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Важно Бензопилы и электропилы энергомаш. обзор модельного ряда, отзывы. Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом

Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Что можно сделать из болгарки своими руками

Идей много, главное – знать, что и каким образом делать.

Штатив для УШМ, который даст возможность установить необходимый угол отреза, чтобы диск двигался в вертикальном положении. Такое сооружение с применением болгарки позволит резать металлический материал и другие твердые заготовки. Лист из металла, машинные амортизаторы, фанера используются для станины. Установка получается надежной и ничем не хуже сделанной на заводе. Работая за станком, надо следить за тем, чтобы кожух был в правильном положении. Такой инструмент используют для распилки древесины. Выключатель делать нефиксированным (ножная педаль) – это будет более безопасно. Изготовить инструмент можно быстро, а работать с ним станет значительно удобнее.
Фиксатор для болгарки. В тисках фиксируем станок неподвижно, ставим необходимый диск и получаем отличный точильный станок. Перед началом работы крепления необходимо открутить. Прочный упор с прорезью закрепляем поперек диска – это позволит обрабатывать детали высокой прочности.
Дисковая пилорама с болгаркой. Для этого необходима крепкая станина и прочно закрепленная под ней УШМ.
Стусло из болгарки. Сделав столешницу поворотной под угловой шлифовальной машиной, получим стусло. Такое устройство позволит качественно отрезать плинтуса, багеты, профиль из металла, тротуарную плитку.
Штроборез. Используют при укладке электрической проводки, вырезки в стене. Основание насадки УШМ должно быть прочным – это позволит с легкостью резать стены, используя весь объем посадочного диска. Вдоль стены подошва-упор позволяет равномерно и плавно перемещать болгарку. Чтобы подключить пылесос, необходим закрытый чехол с патрубком.
Фрезер. Известно, что шлифовальная машинка имеет двигатель с редуктором, что позволяет изготовить фрезер. Необходимый для обработки не слишком твердых пород деревьев вал болгарки выводят в отверстие верстака, затем одевают патрон для фрезерных головок.
Распилочный станок для керамогранита

Осторожность нужна при наклоне диска, так как можно расколоть диск и испортить деталь. Контроль глубины погружения болгарки в заготовку и прямолинейное движение болгарки является важным фактором в данной работе

Угол резки можно изменять, тем самым расширяя варианты обработки. Самостоятельное изготовление станка вызывает определенные трудности, но это одна из крутых идей для использования болгарки УШМ.
Кулинария. Используя двухлитровую жестяную банку и кусок оцинковки, можно изготовить мельницу не прикладывая особых усилий и расходуя мало времени. В дне банки делаем отверстие по диаметру защитного кожуха, вместо которого она и одевается. Полосу оцинковки надеваем на вал и зажимаем все гайкой для диска по металлу.
Муфельная печь с плитки. Необходима металлическая пластина с вырезом в форме треугольника в полке заготовки. В данной конструкции необходимо сделать 6 отверстий, к которым используются саморезы, позволяющие зафиксировать рукоятку, уголки, брус. В данной конструкции монтируются все элементы вместе с пластиной. Детали крепятся саморезами. Первый уголок разгибаем до 60 градусов. Устанавливаем металлические уголки и закрепляем сам инструмент. Для соединения инструмента и деталей конструкции используют рукоятку и болты с гайками.

Самые крутые идеи для болгарки, использования этого нужного инструмента, вполне реализуемы, если хорошо знать ее конструкцию и возможности.

Хотя сама по себе болгарка (углошлифовальная машинка — УШМ) не требует доработок и считается вполне самодостаточным инструментом, мастера часто её модернизируют. Это позволяет расширить функциональность устройства. Существуют различные варианты самоделок, которые можно изготовить своими руками.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
Произвести распиливание материалов под разными углами
Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно!Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

Из болгарки

Болгарка есть у каждого мастера. Это самый подходящий инструмент для создания триммера. В отличие от магазинных устройств он сильнее по мощности и имеет хорошие обороты. Рассмотрим, как изготовить триммер из болгарки своими руками, порядок работ:

Вначале готовят скобу. Она предназначена для обхвата корпуса болгарки. Металлическую пластину прикладывают к корпусу и сгибают.
С двух сторон корпуса находятся резьбовые отверстия, в которых крепится перекидная ручка. К ним прикрепляют скобу триммера.
В скобе с двух сторон просверливают отверстия таким образом, чтобы они соответствовали проемам, находящимся на корпусе инструмента. Для точности на детали делают пометки маркером, зажимают ее тисками и сверлят.
Затем к скобе приделывают направляющую. Ее размер должен соответствовать длине корпуса или быть немного короче. Направляющую прикрепляют сварочным аппаратом, остатки окалины сбивают. Деталь шлифуют щеткой по металлу.
Из металлической трубы изготавливают ручку (штангу). Чтобы ручку закрепить под уклоном, кончик трубы срезают под скос. Готовую ручку приваривают к конструкции, окалину сбивают и деталь зачищают щеткой.
Чтобы прикрепить инструмент, нужно открутить защитный диск болгарки.
Затем самоделку устанавливают на колеса. Для этого можно позаимствовать колеса от тележки или детской коляски с кронштейнами.
Вначале монтируют болгарку, затем колесо с кронштейном. Все закрепляют болтом. С другой стороны делают такой же крепеж.
Режущий узел изготавливают из стального троса. Подойдет капроновый провод, предназначенный для триммеров. Его продевают сквозь зажимную гайку и отверстие для ключа по методу крест-на-крест. Затем гайку закручивают вместе с тросами.
Провод фиксируют изолентой.

По технике безопасности рекомендуется изготовить для устройства защитное приспособление. Кожух для болгарки делается из алюминиевого листа или тонкой жести.

Заводские комплекты приспособлений — готовые насадки

На отечественном рынке электрического инструмента существуют заводские адаптеры и станины для превращения угловой шлифмашинки в циркулярку.

К их достоинствам можно отнести:

Презентабельный внешний вид;
Возможность точной настройки угла распила;
Удобство использования;
Качество исполнения.

Помимо указанных достоинств, станки заводского изготовления обладают и некоторыми недостатками. Среди них можно выделить:

Невозможность использования станка для продольного распила древесины;
Ограниченная толщина распила. Это связано с адаптацией станка только под определенный диаметр распиловочного диска;
Высокая стоимость. Как правило, она превышает цену самодельного станка в 2 – 3 раза;
Дорогие запасные части;
Больший, по сравнению с самодельным станком, вес.
