Бензопила Husqvarna 372

Husqvarna 372 – бензопила, имеющая средние размеры, высоко ценится профессионалами, так как является эффективным инструментом для распила деревьев в постоянных сложных условиях. Для того чтоб натянуть цепь не нужны специальные инструменты. При этом смазывается она автоматическим встроенным масляным насосом, который контролирует работу цепи. Универсальные системы, разработанные фирмой Husqvarna, обеспечивают надежную работу бензопилы даже при длительной ее эксплуатации. Пила может работать на полную мощность – 5,4 л. с. длительное время благодаря валу, состоящему из трех частей. Объем топливного бака составляет 0,77л.

Конструкция бензопилы

В основном, все бензопилы оснащены двухтактным карбюраторным двигателем с одним цилиндром и воздушным охлаждением. Стабильность работы напрямую зависит от карбюратора, подготавливающего топливно-воздушную смесь. В воздухе, поступающем в двигатель, не должно содержаться пыли и других засоряющих его примесей, иначе поршневая группа износится достаточно быстро.

Двигатель запускается стартером (намотанный на шкив трос с рукояткой). Современные, даже маломощные пилы, оснащены облегчающими запуск механизмами. К ним относится:

При работе бензопила может сильно вибрировать, поэтому она оснащена антивибрационной системой гашения колебаний. Рукоятки пилы соединяют с двигателем посредством демпфера (резиновой прокладкой или стальной пружиной).

Пилящая часть цепи состоит из режущей цепи, расположенной по краям шины, звездочки и цепного колеса.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

забитый воздушный фильтр,
забитые нагаром выхлопные окна и глушитель,
плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

Двигатель заводят и прогревают в течении 5-7 мин.
Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Топливная система и система смазки бензопилы Husqvarna 365, 372

Регулировка карбюратора подразумевает приведение двигателя в соответствие с местными условиями, например климатом, высотой над уровнем моря, качеством бензина и типом масла для 2-х тактных двигателей.

Карбюратор бензопилы Хускварна 365, 372 ХР оснащен тремя возможностями регулирования:

L = Жиклер низких оборотов. Н = Жиклер высоких оборотов. Т = Винт для регулировки холостых оборотов.

Жиклерами L и Н регулируется количество топлива, чтобы оно соответствовало потоку воздуха, подаваемого заслонкой ручки газа. Если жиклеры будут ввинчены по часовой стрелке, то смесь будет бедной (меньше топлива по отношению к количеству воздуха), и при вывинчивании жиклеров против часовой стрелки, смесь будет богаче.

Бедная смесь дает более высокие обороты, а более богатая смесь — ниже обороты. Винтом Т регулируется положение заслонки на холостых оборотах. Если винт Т поворачивать по часовой стрелке, то количество холостых оборотов будет повышаться, и если поворачивать винт против часовой стрелки, то количество оборотов будет понижаться.

Предварительная регулировка и обкатка

При проверке работы на заводе, была выполнена предварительная регулировка карбюратора. Предварительная регулировка: Н = 1 оборот, соответственно L = 1 оборот.

Чтобы детали двигателя пилы Хускварна 372, 365 XP получали достаточную смазку (обкатка) карбюратор установлен на несколько повышенное обогащение смеси топлива для первых 3-4-х часов работы. Для такой установки максимальное количество оборотов устанавливается на 6700 об/мин ниже рекомендуемого.

Если нет возможности проверить максимальное количество оборотов тахометром, то жиклер Н не должен быть установлен на смесь топлива ниже предварительной установки.

Запрещается превышать максимальное количество оборотов. Если цепь бензопилы вращается на холостом ходу, то поворотом винта Т против часовой стрелки нужно добиться ее полной остановки.

Точная регулировка карбюратора

После обкатки цепной пилы Husqvarna 365, 372 XP, необходимо осуществить точную регулировку карбюратора. Сначала нужно настроить жиклер L, затем винт холостого хода Т и после этого жиклер Н. Рекомендуется следующее максимальное количество оборотов: 12500, при холостых оборотах 700 об/мин.

Во время регулировки воздушный фильтр должен быть чистым и крышка цилиндра установлена на место. При регулировке карбюратора с загрязненным воздушным фильтром, смесь топлива будет слишком бедной, когда воздушный фильтр будет прочищен или заменен в следующий раз. Слишком бедная смесь приводит к повреждению двигателя.

Осторожно закрутите жиклеры L и Н до дна и затем выкрутите их на 1 оборот. Теперь карбюратор установлен на значения Н =1 и L =1. Запустите агрегат и дайте поработать примерно 10 минут

Запустите агрегат и дайте поработать примерно 10 минут.

Поставьте цепную пилу модели 365, 372 ХР на ровной поверхности так, чтобы пильная шина была направлена в противоположную от вас сторону, и чтобы и шина и цепь были в контакте с поверхностью.

Жиклер низких оборотов L

Найдите максимальное количество оборотов холостого хода, медленно поворачивая жиклер низких оборотов по и соответственно против часовой стрелки. Когда максимальное количество оборотов будет найдено, поверните жиклер L против часовой стрелки на 1/8 — 1/4 оборотов.

Точная настройка холостого хода винтом Т

Установка холостого хода осуществляется винтом, обозначенным буквой Т. Если необходима регулировка, то винт холостого хода Т следует поворачивать по часовой стрелке до тех пор, пока цепь не начнет вращаться. Затем поверните винт против часовой стрелки, пока цепь не будет стоять неподвижно. Правильным считается такое количество оборотов, при котором двигатель бензопилы работает ровно во всех положениях с достаточным запасом до такого количества оборотов, при котором цепь начнет вращаться.

Жиклер высоких оборотов Н

Жиклером высоких оборотов Н регулируется мощность и количество оборотов. Слишком бедная смесь на жиклере высоких оборотов дает повышенные обороты инструмента и создает риск повреждения двигателя. Дайте агрегату поработать на полном газе в течение 10 секунд. Н = 1. Затем поверните винт Н на 1/4 оборота против часовой стрелки. Н = 1 1/4.

Дайте затем мотопиле еще поработать 10 секунд и послушайте разницу звука на максимальных оборотах. Повторите процедуру с винтом регулировки Н повернутым на 1/4 оборота против часовой стрелки. Н = 1 1/2. Сейчас инструмент работает при Н ± 0, Н = +1/4 и Н = +1/2, исходя из предварительной установки. На полном газе звук двигателя будет различным для каждой установки.

Конструкция бензопилы

В основном, все бензопилы оснащены двухтактным карбюраторным двигателем с одним цилиндром и воздушным охлаждением. Стабильность работы напрямую зависит от карбюратора, подготавливающего топливно-воздушную смесь. В воздухе, поступающем в двигатель, не должно содержаться пыли и других засоряющих его примесей, иначе поршневая группа износится достаточно быстро.

Двигатель запускается стартером (намотанный на шкив трос с рукояткой). Современные, даже маломощные пилы, оснащены облегчающими запуск механизмами. К ним относится:

При работе бензопила может сильно вибрировать, поэтому она оснащена антивибрационной системой гашения колебаний. Рукоятки пилы соединяют с двигателем посредством демпфера (резиновой прокладкой или стальной пружиной).

Пилящая часть цепи состоит из режущей цепи, расположенной по краям шины, звездочки и цепного колеса.

Профессиональные бензопилы

Husqvarna 268

Профессиональный агрегат весом 6,2 кг выдает до 4,4 л. с.

Бензопила Husqvarna 268

Бензопила оборудована всеми необходимыми системами, обеспечивающими длительную эффективную работу: “Эйр Инжекшн”, легкий старт, тормоз, антивибрационные накладки, автоматический маслонасос. Мощность пилы позволяет монтировать направляющие до 60 см.

Husqvarna 353

Бензопила идеальна для длительной эксплуатации, повышенных нагрузок, может работать в экстремальном режиме. Двухтактный ДВС выдает мощность 3,26 л. с.

Бензопила Husqvarna 353

Система X-Torq позволяет сократить потери в горючем и снизить содержание токсинов в отработанных газах бензопилы. Применяются шины 38 см. Встроен инерционный тормоз, цепеуловитель, демпферная виброзащита, маслонасос. Пила получила системы легкого запуска и очистки Air Injection. Масса бензоинструмента 5 кг.

Husqvarna 359

Масса бензопилы 5,5 кг и оборудована всеми присущими хускварновским профессиональным пилам регалиями: двухтактным двигателем на 3,9 л. с. (X-Torq), облегченным запуском, амортизирующими демпферами, цепным тормозом, системой Air Injection, масляным насосом. Монтируется режущая оснастка 13-20”.

Бензопила Husqvarna 359

Husqvarna 365

Мотор (X-Torq) номиналом 4,6 л. с. позволяет добиться определенной экономии, повышает экологичность бензоинструмента. Задействован клапан декомпрессии. двойная воздухоочистительная система “Эйр Инжекшн”, автосмазка оснастки и система торможения. Рекомендованы к использованию 18” шины. Бензопила имеет массу 6 кг.

Бензопила Husqvarna 365

Husqvarna 372 XP

Этот профессиональный инструмент позволяет развить мощность 5,27 л. с. ДВС (X-Torq), задействована система “Эйр инжекшн”, “Лоу виб”, цепная смазка, цепной тормоз. Длина шины 45 см. Весит устройство 6,1 кг.

Бензопила Husqvarna 372 XP

Husqvarna 545

Масса агрегата — 4,9 кг, допустимая длина направляющей 13-20”. Бензиновый силовой агрегат X-Torq выдает 3,4 л. с., встроен декомпресор, запуск от пускового тросика. Задействованы системы торможения, виброгашения, очистки воздуха, цепной смазки.

Бензопила Husqvarna 545

Husqvarna 555

Агрегат весит 5,6 кг. Силовая установка (X-Torq) позволяет получить до 4,21 л. с. Этого вполне достаточно, чтобы закрепить пильную гарнитуру 13-24 дюйма. Бензопила оборудована следующими инженерными новинками: система виброгашения LowVib, двойной очистки Air Injection, подачи смазки, тормозом цепи.

Бензопила Husqvarna 555

Husqvarna 562 XP

Эта бензопила еще более усовершенствована. Ее мотор создан с применением сразу двух инноваций: RevBoost — мгновенный набор оборотов, и X-Torq — чистый выхлоп + экономия расхода топлива.

Бензопила Husqvarna 562

Мощность пилы 4,76 л. с., что позволяет ставить шины длиной 38-71 см. Остальные характеристики стандартные: автоматический маслонасос, тормозная система, виброгашение.

Husqvarna 576 XP

Данная модификация весит 6,6 кг (без режущего узла), двухтактный мотор вырабатывает мощность 5,7 л. с. Могут использоваться пильные шины размером от 38 до 71 см. В остальном агрегат полностью соответствует своей линейке, включая полезные функции.

Бензопила Husqvarna 576 XP

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

поменять прокладки под крышками главной камеры и топливного насоса;
очистить или заменить сетчатый фильтр;
заменить диафрагму или игольчатый клапан главной камеры;
устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

Верхняя крышка.
Крышка тормоза цепи и пильной гарнитуры.
Стартер.
Маховик и сцепление.
Передняя рукоятка.
Карбюратор.
Масляный насос.
Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

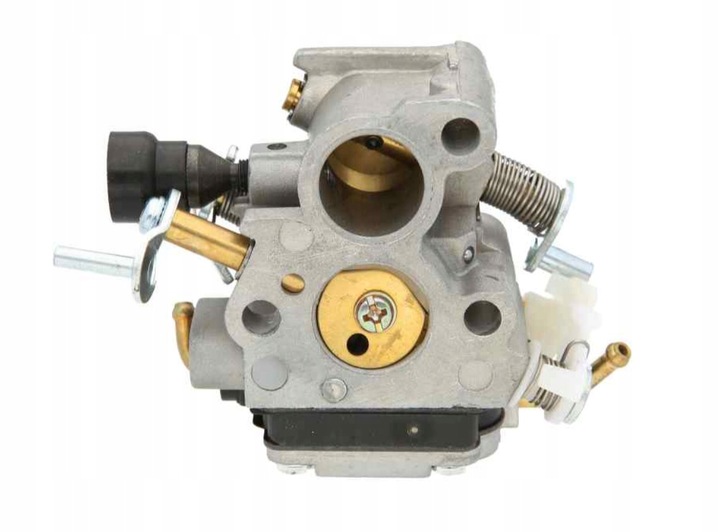

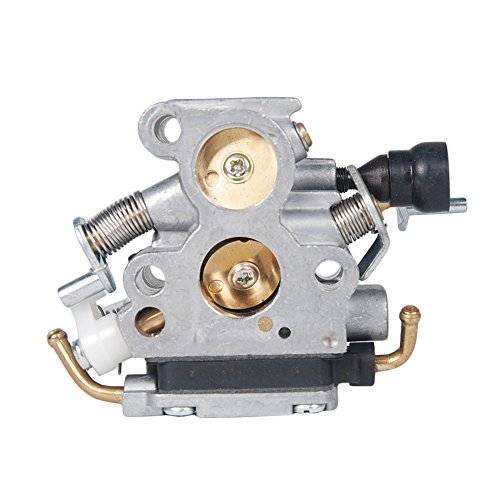

Устройство и принцип работы карбюратора

Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.

От правильной настройки и регулировки зависит исправное функционирование устройства.

А для этого необходимо знать принципы работы карбюратора бензопилы Хускварна.

Его конструкция состоит из следующих элементов:

корпус с зажимными болтами и набором прокладок;
топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
игольчатый клапан — устройство, регулирующее подачу топлива;
жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.

Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.

За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха

При настройке карбюратора на бензопиле Хускварна особое внимание стоит уделить этому клапану, т. к

его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.

Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.

Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Порядок проведения работ следующий:

На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
Производится запуск двигателя и прогрев пилы в течение нескольких минут.
При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.
