Ремонт бензопилы husqvarna 142. Замена подшипников и сальников коленвала by rogojin

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

Двигатель.
Топливный бак.
Стартер.
Рукоять.
Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

Попросту не заводится.
Заводится, но через время перестает работать.
Не работает в распиле.
Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)

Важно рассмотреть каждую проблему более подробно

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.

Во время проверки свечи нужно рассмотреть расстояние между электродами. Оптимальным просветом является расстояние от 0,5 до 0,65 мм. Использованную прокладку нужно сменить на новую.

Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры. Если ее нет, свечу надо поменять

Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе

Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.

Технические характеристики и оснащение

Бензопила Husqvarna 254 XP оснащена двигателем с рабочим объемом 54 куб.см., что позволяет выдавать 3,9 л.с. мощности (в пересчете – 2900 Вт), при этом развивая крутящий момент цепи в 13800 оборотов в минуту.

Отличительными техническими решениями в данной бензопиле являются:

В системе подачи охлаждающего воздуха использована конструкция типа «циклон», которая задерживает механические частицы, увеличивая срок службы фильтров.
Коленвал сконструирован специально для тяжелых нагрузок. Дополнительная прочность обеспечивается изготовлением при помощи ковки.
Имеются дополнительные механизмы для обеспечения безопасности оператора – цепной тормоз, защитный щиток для ведущей руки, а также ограничитель цепи.
Для увеличения срока службы пильной гарнитуры, предусмотрен масляный насос с функцией регулировки (можно добавить или уменьшить количество смазки).
Отдельного внимания заслуживает фирменная технология снижения вибрации Low Vibe. Основной принцип – это разделение массивных частей конструкции (двигателя и рукояток с бензобаком) с использованием специальных виброгасящих проставок.

Информационная поддержка

Подробная инструкция по эксплуатации содержит сведения об особенностях подготовки пилы к работе, обслуживании, поиски и устранения неисправностей.

Читайте так же

Описание наиболее характерных неисправностей поможет оперативно устранить причину поломки, когда двигатель не заводится или заводится и глохнет, а также не развивает полной мощности.

Инструмент характеризуется налаженным сервисным обслуживанием. Запчасти и расходные комплектующие представлены в широком ассортименте. В случае необходимости, владелец пилы может выполнить несложный текущий ремонт своими руками.

Как снять и заменить ведущую звездочку

Перемещение цепи по шине осуществляется ведущей звездочкой, которая соединяется с редуктором. Она представляет собой сборочную единицу, вращающуюся за счет подшипника. На конце шины имеется ведомая звездочка с одинаковым шагом по отношению к ведущей. Поэтому при проведении ремонтных работ учитывают все факторы: совпадение шлиц, наличие подшипников, кинематику инструмента.

При изнашивании шлиц производят замену ведущей звездочки, иначе не произойдет сцепление с цепью.

Для того чтобы поменять деталь, необходимо выполнить такие действия:

открутить гайки крышки шины и снять гарнитуру с помощью рабочих инструментов;
снять воздушный фильтр;
выкрутить свечу пилы;
снять сцепление на бензопиле;
осмотреть барабан и проверить венец;
снять звездочку бензопилы;
при необходимости заменить поломанную деталь на новую;
собрать все детали в обратном порядке.

Если процесс замены звездочки на бензопиле Хускварна затруднителен, пользуются услугами специалиста.

Что делать если заглушки коленвала упали в коленвал

Раз заглушки коленвала упали в коленвал, их надо высверливать вставляя сверло в это отверстие, и желательно сверло подобрать с диаметром отверстия. И скорей всего Вы пытались выбить заглушки по совету расточника коленвала.

Как-то растачивал коленвал и расточник мне говорит, теперь надо выбить заглушки почистить канал и забить новые. Говорю ему, я сейчас привезу тебе новые заглушки, выбей и почисть, и забей новые так чтобы ты мог дать стопроцентную гарантию что, забитые тобой заглушки не вывалятся под давлением масла. На что он мне сказал, это работа моториста, пусть он так сделает, говорю ему, раз ты не можешь это сделать то и нечего давать советы, моторист и сам знает, что делать с коленвалом.

Дам совет, без сильной необходимости, не трогайте заводские заглушки коленвала, так как их вдавливает специальный станок на заводе, а забив в ручную, есть опасность, что они вылетят под давлением масла.

Но если выбили заглушки с коленвала, то правильно забить их так, не бейте в центр заглушки, так как заглушка вытянется и ослабнет, возьмите оправку по диаметру заглушки или чуть больше, и вбивайте, удаляя по краям заглушки.

Промыли коленвал как описано выше, и этого вполне достаточно, и когда начнете ездить на хорошем масле, даже если в коленвале есть небольшой черный нагар, он постепенно отмоется без вреда для двигателя.

Один раз у меня был случай, собирал движок ВАЗ 2109, стал промывать коленвал, а одна шейка была очень сильно забита что бензин при промывки с коренной шейки еле проходил в шатунную. Тут задумался, что придется выбивать заглушку коленвала, и нагар высверливать, но решил попробовать продуть компрессором, с одной стороны коренной шейки забил деревянный чопик, а в другое отверстие коренной шейки плотно приставил шланг высокого давления от компрессора, с выстрелом вылетела пробка из нагара из шатунной шейки, и канал продулся. Так я продул забитый коленвал.

Если у Вас нет компрессора, то можно проехать до любой шиномантажки и там продуть коленвал.

Итог, только в очень крайних случаях выбивайте заводские заглушки с коленвала, если полностью забит канал и не помогает продувка, также постарайтесь забить заглушку так, чтобы ее не выдавило давлением масла.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

Верхняя крышка.
Крышка тормоза цепи и пильной гарнитуры.
Стартер.
Маховик и сцепление.
Передняя рукоятка.
Карбюратор.
Масляный насос.
Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Проверка системы подачи топлива

В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.

Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.

Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:

загрязнение воздушного фильтра (промывка и последующая просушка);
проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.

Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:

усиленная вибрация и повреждённый защитный колпак;
сработанность цилиндро-поршневой группы;
засорение карбюратора;
невозможность запуска и мгновенная остановка после старта;
падение производительности при возрастающем потреблении горючей смеси.

Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:

ускорения — обороты должны набираться быстро;
максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.

Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

Неисправность масляного насоса;
Засор фильтрующего элемента, установленного в баке;
Неисправность сапуна масляного бака;
Разрыв масляного шланга;
Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
Засор масляного канала в корпусе пилы;
Засор канала подачи масла в шине;
Неисправность шестерни привода масляного насоса.

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

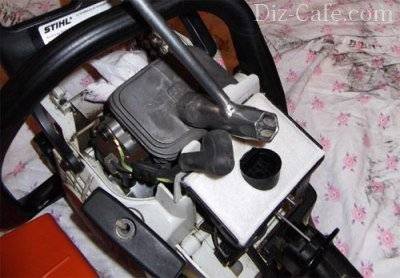

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Возможные проблемы

Главная проблема, возникающая во время ремонта — отсутствие необходимой информации по проведению ремонта. Это объясняется тем, что многие зарубежные производители считают, что пила должна быть утилизирована после определенного срока и выработки. Поэтому у многих мастеров возникают определенные сомнения, особенно при ремонте бюджетных моделей.

Но и дорогостоящие профессиональные модели создают определенные трудности:

Первая проблема — поставить дорогие запасные части.
Для обслуживания и ремонта некоторых узлов пригодиться специальное оборудование.

Конечно, можно провести замену оригинальных запчастей на китайские аналоги, но судя по отзывам, такой способ себя мало оправдывает. Такие комплектующие вырабатывают ресурс лишь наполовину.

Эксплуатационные особенности

При эксплуатации бензопилы Хускварна 142 нужно учитывать ее особенности. Это упрощенная полупрофессиональная модель, не предназначенная для каждодневного длительного использования. Основная сфера применения бензопилы Husqvarna — садово-дачные работы и сфера ЖКХ — подрезка крупных сучьев, валка высохших деревьев и т. п.

Устройство бензопилы Хускварна 142

Силовая установка — двухтактный карбюраторный двигатель рабочим объемом 40 см3 и мощностью 2,58 л. с., с воздушным охлаждением. Работает на бензо-масляной смеси в соотношении бензина к маслу как 50:1.

При эксплуатации требуется фирменное масло Husqvarna, но при отсутствии такового, изготовитель разрешает применение любого качественного машинного масла, но в другом соотношении — 33:1.

Бензопила Husqvarna отличается минимумом органов управления — есть только выключатель, рычаг положения воздушной заслонки и комбинированный рычаг управления дросселем. Праймер, т. е. кнопка подсоса топлива, у этой модели отсутствует, что усложняет запуск, но облегчает устранение неисправностей.

Особенностью бензопилы Husqvarna является рекомендуемый режим ее работы — на высоких, а не на низких оборотах.

Эксплуатационные качества позволяют пилить сухое и сырое дерево различных пород, включая такие твердые, как дуб и бук. В целом бензопила Husqvarna 142 характеризуется высоким качеством сборки, неприхотливостью и надежностью. Неисправности в работе возникают редко и в основном связаны с неправильной регулировкой карбюратора или выходом из строя расходников.

Преимущества бензопил Хускварна

Фильтра

«Богатая» или «бедная» топливная смесь рано или поздно станет причиной поломки. Возможно даже дорогостоящей. Чтобы этого не произошло, нелишним будет регулярно проверять фильтра на наличие потертостей, а также на прорыв самого фильтрующего полотна.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

Откручивается крышка топливного бака.
При помощи пинцета или любого другого устройства извлекается сам фильтр.
Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

Как почистить воздушный фильтр

При непоступлении достаточного количество воздуха, топливная смесь становится чересчур обогащенной, что приводит к нарушению нормальной работы двигателя. Регулярная продувка воздушного фильтра, а в особо запущенных случаях промывка в мыльном растворе позволит избежать подобных проблем.

Обратите внимание, что не допускается промывка в ацетоне, бензине или прочих агрессивных растворах. Это может привести к нарушению целостности фильтрующего элемента

Неисправность глушителя и карбюратора

При частом использовании бензопилы могут возникнуть неисправности глушителя. Определить это очень просто.

Если инструмент работает нормально, а при увеличении оборотов начинает глохнуть, то причина заключается в искрогасителе.

Чаще всего поломка этого элемента в результате засорения отходами сгорания. Решить эту проблему можно легко собственными руками.

Прежде всего, нужно снять глушитель и разобрать его. Здесь стоит учесть, что в некоторых моделях искрогасители не разбираются. После этого глушитель чиститься от нагара. Для этого используют специальные моющие средства.

Когда нагар будет устранен, искрогаситель высушивается с помощью фена. На завершающем этапе глушитель устанавливается на место.

Что касается карбюратора, то его настройку и ремонт можно провести в домашних условиях. Но, чтобы выполнить такие работы качественно, необходимо знать строение карбюратора и принцип его ремонта.

Некачественный ремонт может привести к серьезным повреждениям устройства. Поэтому специалисты рекомендуют выполнять его настройку и ремонт в специальных мастерских.

Как видно, многие неисправности бензопилы модно устранить собственными руками. Но чтобы сделать это, нужно обладать определенной информацией. Если вы не уверены в своих силах, то лучше обратиться за помощью к специалистам.

Смотрите видео, в котором специалист подробно показывает процесс разборки-сборки для ремонта своими руками бензопилы Хускварна 142:
