Рейтинг настольных токарных станков по металлу

Рекомендуемые технические характеристики и особенности

Основываясь на установленных стандартах технических характеристик, можно выбрать качественный станок по приемлемой цене

У разных видов станков: у токарных, сверлильных, расточных, зубообрабатывающих и т.д., разные технические особенности, на которые необходимо обращать внимание, чтобы избежать возникновения проблем и ранней поломки аппаратуры

Габариты

Основным параметром, основываясь на котором осуществляется выбор станка, является размер. Каждый станок, представленный в размерном ряду, имеет стандартизованные комплектующие. Это указывает на то, что процесс конструирования сильно упрощён и при ремонте сумма получится меньше.

Построение размерных рядов осуществляется в соответствии с геометрической прогрессией, где главный параметр расположен в том же ряду. Стандартная ширина изделия должна равняться 2000-3150 мм.

Масса

Вес станка должен соответствовать примерно 2140 кг, а предельные веса обрабатываемых заготовок: максимальный вес устанавливаемой в патроне детали – 300 кг, а на центрах – 1,3 тонны.

Диаметр заготовки

Наибольший диаметр заготовки, который рекомендуется, проходящей через внутри шпиндельное отверстие равняется 45 мм, при том, что само отверстие – 47 мм. Над станиной диаметр заготовок равняется 400 мм, а над суппортом – 220 мм.

Межцентровой размер

Габаритные размеры станка с межцентровым расстоянием 1000 мм: по длине — 2812 мм, по ширине — 1166 мм и в высоту — 1324 мм.

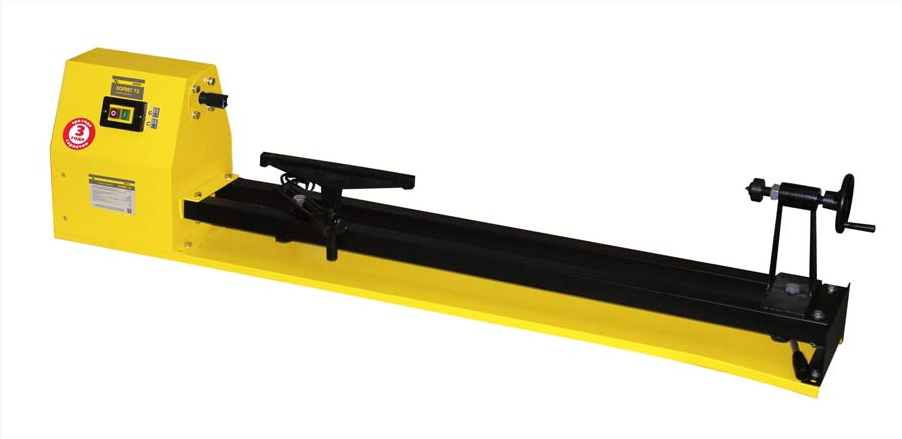

Станок токарный по дереву Корвет-73

Фото: market.yandex.ru

Токарный станок Корвет-73 отличается легким весом. Станина станка выполнена из уголка и листовой стали. Это существенно снижает вес станка и его стоимость. Токарный станок с межцентровым расстоянием 1000 мм становится более доступным для частного потребителя. Станок имеет 4 скорости вращения шпинделя. Скорости меняются перестановкой ремня на ступенчатых шкивах. В конструкции станка предусмотрены отверстия для крепления станка к верстаку. Максимальная длина обрабатываемой заготовки – 1000 мм. Максимальный диаметр обрабатываемой заготовки над станиной – 350 мм. Максимальный диаметр обрабатываемой заготовки над креплением подручника – 300 мм. Передача – ременная.

Станок токарный по дереву Корвет-73

Преимущества:

• Экономичный электродвигатель
• Простота использования станка
• Станок не требует специального обслуживания
• Станок легок и пригоден к перевозке в легковом автомобиле
• Ременная передача предохраняет двигатель от перегрузок

Принцип сравнения и рейтинг

Выбрать лучший настольный токарный станок по металлу по одним только техническим показателям практически невозможно. Эти станки имеют ограниченные ресурс и технические возможности. Поэтому их применяют для производства единичных изделий, используя, как правило, по мере необходимости. Их «целевая аудитория» — это даже не малый машиностроительный бизнес, а небольшие опытные производства в научных учреждениях, мелкие ремонтные мастерские, автосервисы, профессионально-технические учебные заведения, технические кружки, а также домашние мастера-умельцы, для которых лучший вариант — это настольный токарный станок для дома.

Поэтому мы будем проводить сравнение выбранных моделей по собственным критериям, которые может быть в чем-то субъективны, но все же лучше прямого сравнения технических параметров:

По каждому пункту выставляются оценки по пятибалльной шкале, которые затем суммируются в итоговый рейтинг. Ниже приведена сводная таблица оценок и суммарный рейтинг настольных токарных станков:

METALMASTER MML 1830V	Jet BD-6	Jet BD-8VS	Stalex SBL-280/700	Stalex SBL-250/550
Технические характеристики	5	5	4	4	3
«Настольность»	5	5	5	3	3
Стоимость	5	3	3	3	3
Конструкция	5	3	3	4	4
Сервис	3	5	5	5	5
ИТОГО:	23	21	20	19	18

Таким образом, лучший токарный станок по металлу для дома, ремонтной мастерской, автосервиса и учебного заведения — это METALMASTER MML 1830V.

Объем статьи не позволяет подробно описать каждую оценку, тем более, что некоторые из них вполне очевидны.

Но все же отдельные оценки необходимо вкратце пояснить.

1. Раздел «Конструкция». Высокая оценка METALMASTER связан с тем, что он один из немногих, кто указывает типы подшипников, способ обработки станины и пр., а также такие ключевые параметры, как радиальное биение шпинделя. Stalex сообщает о применении конусных роликовых подшипников в шпинделе, но этим и ограничивается. Информация от Jet в этом вопросе минимальна, к тому же он использует пластиковые шестерни, что неоднозначно воспринимается некоторыми пользователями.
2. Раздел «Технические характеристики». Причина высокой оценки Jet BD-6 в том, что у этого станка при его скромных размерах самое лучшее соотношение межцентрового расстояния к длине и максимального диаметра обточки к высоте станка.
3. Раздел «Сервис» Причина низкой оценки METALMASTER — отсутствие у этого производителя сети сервисных центров на территории России.

В качестве заключения хотелось бы отметить, что данная система оценок не предназначена для составления узконаправленных рейтингов, типа «лучший токарный станок для гаража» или «лучший станок по соотношению цены и качества». Ее цель как раз обратная — проанализировать параметры настольного токарного оборудования с разных точек зрения и в интересах всех групп пользователей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Характеристика в рейтинге

1	JET BD-920	Высокое качество сборки и лучшая работа с мелкими деталями
2	METALMASTER MML 1830V	Лучшая защита двигателя от перегрузок
3	FDB Maschinen Turner 320X1000S	Высокая точность обработки
4	Zenitech MD 250-550 VARIO	Большой запас прочности
5	Stalex SBL-250/550	Современный дизайн
6	Stalex SBL-280/700	Лучшая мощность
7	ТВ-9 производства «РуСтан»	Многофункциональность
8	Корветт серии 400	Большая универсальность
9	JET серии JWL-1220	Комфортная работа
10	«Proma» серии DSO-1000	Самый легкий

Токарные станки предназначены для обработки заготовок из металла, дерева и других материалов. С их помощью можно самостоятельно изготовить изделия с очень высокой точностью и сэкономить значительные денежные средства. Токарные станки бывают больших (для промышленных предприятий), и небольших размеров (мини-станки). В зависимости от характера производимых работ, выбирается тот или иной станок.

Токарные станки для промышленных предприятий обладают большим функционалом, множеством различных дополнительных насадок. На таких станках можно работать с заготовками больших размеров. Токарные мини-станки рассчитаны на частное использование, для небольших мастерских или для дома, чаще всего имеют настольное исполнение. Работать с заготовками больших размеров на таких станках не получится, но для произведения токарных работ для дома они вполне сгодятся.

Выбор двигателя

При приобретении готового станка необходимо уделять особое внимание двигателю. Наличный двигатель вполне соответствует описанию в инструкции, в которой прописаны допустимые нагрузки

Для начала нужно определиться с потребностями и областью, в которой будет использован станок.

Асинхронные

Асинхронный двигатель предназначен для преобразования электрической энергии переменного тока в механическую энергию. В название этого двигателя вложено его назначение, «асинхронный» означает «неодновременный».

Указывается на то, что у асинхронных двигателей частота вращения магнитного поля статора всегда превышает частоту вращения ротора. Работа асинхронного двигателя происходит от сети переменного тока. Асинхронный двигатель имеет либо алюминиевую, либо литую чугунную станину. Обмотка статора находится в пазах сердечника статора.

Концы фаз обмотки через отверстие в станине выведены в коробке, которая состоит из корпуса, переходного патрубка и крышки. Этот класс двигателей имеет широкий диапазон мощности. Их выбирают в основном потому, что у них большая мощность при относительно небольших размерах, скорость вращения – осень высокая, асинхронные двигатели надёжные.

Коллекторный

Коллекторный двигатель предполагает в своём устройстве заложенный датчик положения ротора и переключатель тока в обмотках, которым является одно и то же устройство – щеточно-коллекторный узел.

ъЭлектрический ток, попадая на обмотки якоря, провоцирует возникновение электрического поля, которое, с одной стороны, имеет южный полюс, а с другой стороны – северный. Ток через обмотки постепенно переходит от одной обмотки к другой, вал электродвигателя совместно с якорем вращается, но только до тех пор, пока к нему поступает напряжение.

Обзор популярных моделей

В таблице указана информация по наиболее популярным моделям станков:

Название модели станка	Габариты в мм	Масса в кг	Мощность двигателя Вт	Обороты вращения шпинделя в минуту	Максимальная длина обрабатываемой детали в мм	Максимальный диаметр обрабатываемой детали	Общая характеристика
quantum d140x250 vario	560 х 320 х 250	22	450	120–3000	250	141	Производство немецкой фирмы. Оборудование предназначено для домашнего хозяйства, но может использоваться профессиональными работниками. Материал обрабатываемых деталей — металл, древесина, пластик
proma sm 250e	540х300х270	35	230	100–2000	250	140	Станок от чешского изготовителя. Выполняет операции: точение, сверление, зенкование, развертывание. Удобен для домашней мастерской
profi 350	900х400х400	54	350	100–3000	350	140	Изготовлен итальянским производителем. Точность выполняемых операций обеспечивается литой станиной и закаленными направляющими. Изменение скорости вращения шпинделя в аппаратах идет бесступенчато, за счет наличия устройства цифрового вывода
Корвет 400	770 х 330 х 330	37	400	100–2500	300	180	Изготавливается в городе Шанхай китайским производителем. Позволяет обрабатывать металл, древесину, пластмассу.
jet bd 3	440 х 270 х 210	13	150	100–3800	150	100	Швейцарский производитель. Благодаря небольшому весу удобен при установке. Наблюдается отсутствие вибрации корпуса. Это обеспечивается наличием прорезиненных ножек.

Классификация токарных станков

Согласно классификации металлорежущего оборудования токарное оборудование разделяется на:

1. Одношпиндельные автоматы и полуавтоматы
2. Многошпиндельные автоматы и полуавтоматы
3. Револьверные
4. Сверлильно-отрезные
5. Лоботокарные
6. Многорезцовые (винторезные)
7. Специализированные
8. Разные токарные
9. Карусельные

Специализированные автоматические и полуавтоматические станки применяются для изготовления деталей, где требуется уникальная обработка, работа станка частично или полностью автоматизирована. Полуавтоматические станки не могут самостоятельно загружать и разгружать детали с заготовками, эту операцию выполняет оператор.

Одношпиндельные автоматы и полуавтоматы применяются для сложной обработки в рамках крупного производства.

• Многошпиндельные автоматы и полуавтоматы. На шпиндельном блоке закрепляется несколько заготовок, после чего по очереди перемещаются на рабочую позицию, и происходит их обработка с помощью нескольких инструментальных групп.
• Револьверные станки принципиально особенны наличием поворотной головки, в которой закрепляется весь необходимый, благодаря чему экономится время на обработку.
• Сверлильно-отрезное оборудование предназначено для синхронной отрезки и сверления объемных заготовок.

Токарно-винторезные станки являются самым узнаваемым оборудованием токарной группы. На нем можно производить точение, сверление, обработку торцев. Из дополнительных функций – нарезание резьбы и точение конуса.

Карусельные станки просто незаменимы в вопросе обработки габаритных заготовок небольшой длины. Благодаря высокой точности, карусельные станки почти полностью заменили лоботокарные. Горизонтальное расположение планшайбы определяет особенности работы оборудования.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Лучшие напольные сверлильные станки по цене и качеству

Электроприбор СС-16/550

Электроприбор СС-16/550

Довольно популярная модель напольного сверлильного станка мощностью 550 Вт с увеличенным размером рабочего стола и защитным стеклом, обеспечивающим безопасность оператора при выполнении всех манипуляций. Проделывает отверстия диаметром до 16 мм и глубиной до 30,5 см, скорость вращения сверла регулируется и может достигать привычных многим 2560 оборотов за минуту. Расстояние между шпинделем и рабочей зоной может составлять 33 см. Есть кнопка аварийной остановки двигателя, также установлено воздушное охлаждение подвижных элементов внутри корпуса, чтобы защитить аппарат от перегрева во время длительного запуска.

Характеристики:

1. Разновидность станка — для напольного размещения.
2. Мощность, Вт — 550.
3. Тип питания — 220 В.
4. Число оборотов в минуту — 2650.
5. Кол-во скоростей — 9.
6. Максимальный диаметр сверла, мм — 16.
7. Особенности модели — защитное стекло.
8. Вес, кг — 20.

CORMAK Z7016 Vario

CORMAK Z7016 Vario

Достойный вариант сверлильного станка для напольного размещения, обладает небольшими размерами, поэтому подойдет даже для небольших мастерских. Мощность электрического двигателя составляет 700 Вт, сверло вращается со скоростью до 2400 оборотов за минуту. Диаметр отверстия — 16 мм, сверло может проходить на глубину до 9 сантиметров. Рабочий стол обладает размерами 24 на 24 сантиметра и может регулироваться по наклону, что очень удобно в работе. Для безопасности производитель позаботился о защитном стекле.

Характеристики:

1. Разновидность станка — для напольного размещения.
2. Мощность, Вт — 700.
3. Тип питания — 230 В.
4. Число оборотов в минуту — 2400.
5. Кол-во скоростей — 5.
6. Максимальный диаметр сверла, мм — 16.
7. Особенности модели — регулировка наклона стола, защитное стекло.

Минусов нет.

Энкор Корвет 244

Энкор Корвет 244

Для регулярного использования и производства в больших масштабах, где требуется значительная производительность, стоит присмотреться к этому вертикально-сверлильному аппарату с напольным размещением. Довольно массивный, весом до 140 кг, с надежным электрическим двигателем мощностью 1500 Вт. Здесь 12 скоростей работы, есть возможность установить сверло диаметром до 16 мм. Для фиксации заготовки производитель оснастил модель надежными тисками, а крупный рабочий стол может наклоняться под нужным углом, что упрощает процесс работы и делает ее более точной.

Характеристики:

1. Разновидность станка — вертикально-сверлильный.
2. Мощность, Вт — 1500.
3. Тип питания — 220 В.
4. Число оборотов в минуту — 2700.
5. Кол-во скоростей — 12.
6. Максимальный диаметр сверла, мм — 16.
7. Особенности модели — тиски и регулировка наклона стола.
8. Вес, кг — 140.

Разновидности

Выбор оборудования основывается на его предназначении и цели, для которой оно приобретается. Перед совершением покупки необходимо точно определиться, для каких целей оно будет использоваться. По назначению все токарные агрегаты делятся на три главных, основных разновидности:

Настольные

Настольные устройства, которые используются в домашних условиях, имеют основное отличие по размеру, а значит и массе. Их самый маленький вес равняется 13 килограммам, а максимальный не должен быть выше 100 килограммов. Данный вид станков применяется для того, чтобы обрабатывать металлические детали небольших размеров.

Используя этот аппарат, можно совершить такие операции:

• Обточить детали в форме цилиндра или конуса.
• Подрезать торцы деталей.
• Отшлифовать готовое изделие.
• Сделать отверстие в детали путём сверления.
• Расширить отверстие.
• Нанести резьбу и наружную, и внутреннюю.

Важно!

На домашнем токарном станке обрабатывать детали с той же скоростью, что и на профессиональном оборудовании, не получится. Но готовое изделие получится таким же качественным. Особенно это будет заметно, если работа агрегата регулируется при помощи системы числового программного управления.

Подобные токарные станки по металлу имеют множество областей, где их применяют. В частности, их используют в маленьких цехах, а не только в домашних условиях. Также в мастерских по ремонту автомобилей.

Универсальные

Во второй половине 20-го века технологии позволили отказаться от узкопрофильных специальных станков и перейти к использованию аппарата, обладающего способностью справляться со многими задачами одновременно. Универсальные станки способны выполнять больше, чем одну операцию одновременно.

Двумя главными параметрами являются наибольший диаметр детали, которая поддаётся обработке, над станиной и также у них наибольшее расстояние между вращающимися центрами. Эти два основных параметра, которые устанавливают максимальные габариты деталей. Универсальные станки отличаются простотой в использовании и неприхотливостью в уходе.

Важно!

В отличие от подобных моделей с ЧПУ универсальные станки можно купить по довольно низкой цене.

Школьные

Токарный станок данного вида является для многих настоящей находкой, так как использовать это оборудование легко и научиться работать на нём может практически каждый. Используя его, можно легко обработать элементы любой формы, включая коническую и цилиндрическую, без проблем можно нарезать резьбу и даже, если понадобится, сделать закатку, шлифовку и затачивание инструментов.

При этом можно обрабатывать не только металл, но и пластик, и дерево. Купив дополнительные устройства, можно расширить возможности аппарата. Например, нарезать зубья, сделать фрезерование. На этом станке можно выполнить обработку колёсных пар, муфт и других сложных элементов.

Тем не менее, возможности учебного станка имеют ограничения, но это никак не влияет на его спрос. С его помощью можно сделать набор стандартных операций. Учебный станок компактный и негабаритный, поэтому для его размещения не нужно большое помещение, будет достаточно гаража или небольшого школьного класса.

Токарно-винторезные

Самым популярным по спросу является токарно-винторезный станок. Станки такого вида применяются для проведения точения и многих других операций. На таком станке можно обрабатывать изделия массой до 10 тонн, а расстояние между центрами может варьироваться в пределах 8 метров.

4 Zenitech MD 250-550 VARIO

Данная модель имеет небольшие габариты, благодаря чему находит широкое распространение в небольших мастерских, цехах. Станок отвечает всем высоким стандартам качества, которым должен отвечать инструмент, разработанный в Европе. Материалы, из которых он изготовлен, имеют высокий запас прочности, рассчитаны на эксплуатацию в тяжелых условиях, на длительную работу с минимальным износом. Мощность мотора составляет 0,75 кВт. Частота вращения – 50-2500 об/мин. На станке можно работать с заготовками больших размеров и массы. Есть функция автоматической работы резца после предварительной ручной настройки.

Какие подобрать токарные станки для гаража

Станок для гаража — один из самых востребованных вариантов использования. Есть масса вариантов его применения как в работе с автомобилем, так и в процессе обустройства приусадебного участка. Иногда какую-то мелкую деталь невозможно найти ни в каких магазинах — а выточить ее самостоятельно легко и быстро.

Ключевые критерии при выборе:

• Бюджетность. Как правило, приобретают базовую сборку, а при необходимости впоследствии докупают дополнительные компоненты.
• Небольшие габариты. В гараже и так хранится много вещей, стоит автомобиль, поэтому станок не должен занимать большое пространство.
• Проверенное качество. Вещь дорогостоящая, поэтому к выбору нужно подойти со всей серьезностью.

Основные варианты устройств для гаражной эксплуатации — настольные (часто без задней бабки и с минимальным функционалом), универсальные (с фрезером в комплекте), школьные (плавные регулировки скорости, реверс, небольшая масса) и токарно-винторезные (дорогие модели с минимальным биением шпинделя).

Примеры подходящих фирм:

• Энкор — Корвет 407 и другие модификации. Полуавтоматические станки, в которых обдирку нужно производить вручную, а остальные операции — с автоматической подачей суппорта.
• Optimum. Немецкий бренд, но производится в Китае.
• Weiss. Настольные станки с минимальным уровнем вибрации. Их особенность — шпиндель после остановки вращения в роликовых подшипниках оставляет возможно реверса для перемещения суппорта.

Основные узлы универсального токарного станка по металлу

В машиностроении множество деталей приобретают окончательный вид в процессе механической обработки путём резания, которое производится специальным режущим инструментом (резец, сверло, зенкер, метчик, плашка, развёртка), осуществляется снятие тонких слоёв металла с поверхности заготовки.

Основные элементы режима резания:

• это скорость резания,
• подача,
• также глубина резания.

В шпинделе токарного станка производится зажим обрабатываемой заготовки и затем в процессе его вращения вместе с деталью и осуществляется обработка. Режущий инструмент может перемещаться в 2-ух независимых координатах – поперечно или параллельно оси вращения заготовки.
