Рейсмусовый станок своими руками

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция специализированного станка-рейсмуса по дереву

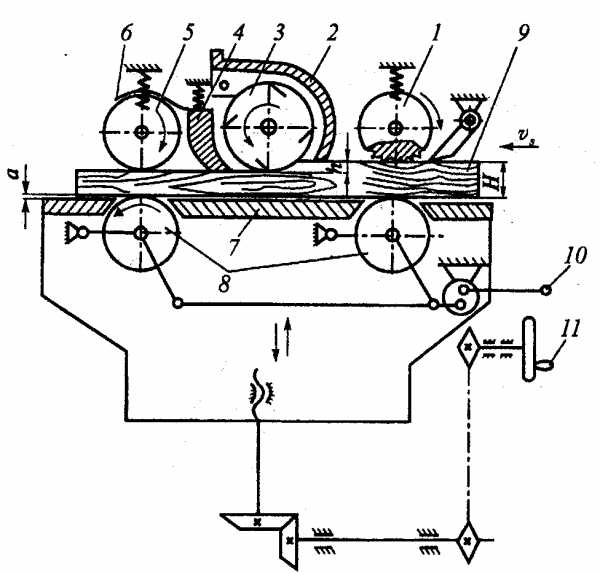

Устройство и кинематическая схема рейсмусового станка для обработки дерева мало чем отличается от фуговального агрегата. Основу конструкции составляет стальная или алюминиевая станина, на которой закреплен двигатель с зубчатой или цепной передачей. В верхней или средней части станка расположен рабочий стол и цилиндр с установленными «накосую» режущими ножами.

Важно! Главное отличие рейсмусового агрегата от фуговального и тем более строгального станка заключается в использовании специальных подшипниковых опор, обеспечивающих низкий уровень вибраций. Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана

В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева

Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана. В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева.

Рейсмусовые аппараты выпускаются в двух вариантах:

• Двухсторонние станки с одновременной обработкой противоположных поверхностей. Размеры обрабатываемой поверхности редко превышают 30х50 см для любительских моделей и 50х50 см для изделий профессионального уровня;

• Односторонние агрегаты с увеличенной длиной рабочего стола. В первую очередь такие станки ориентированы на обработку заготовок из дерева большой длины.

В качестве примера наиболее удачных версий рейсмусовых станков двухсторонней обработки можно привести модели рейсмус Макита 2012NB или JET-JWP12.

Последний вариант выпускается швейцарской компанией JET, хорошо известной качественными и точными станками по дереву.

Модель JWP12 рассчитана на небольшую нагрузку, из-за использования мощного коллекторного двигателя в 1,8 кВт производитель рекомендует кратковременно-повторный режим обработки дерева. Вес установки всего 27 кг, что позволяет убирать рейсмусовый аппарат с рабочего места по окончанию работ. На режущем цилиндре диаметром 48 мм установлены два ножа из кованой легированной стали. При вращении вала на скорости в 9000 об/мин можно обрабатывать заготовки шириной 300х500 мм с подачей почти 12 см/с.

Более изящный рейсмус Макита 2012 NB оснащен двигателем в 1,65кВт и специальной системой подачи материала. Станок режет дерево толщиной от 3 до 100 мм. Аппарат получился достаточно шумный, в работе выдает звук до 80 дБ, но зато, в отличие от JWP12, выдерживает в несколько раз большую нагрузку и не требует столь частых перерывов в работе.

В среде любителей известной популярностью пользуется американский рейсмус Метабо DH330.

2 Магазинные рейсмусовые станки

Если самостоятельно изготовить строгально-рейсмусовое приспособление не представляется возможным имеет смысл обратить внимание на альтернативы заводского производства. На отечественном рынке представлен обширный ассортимент рейсмусов как промышленного, так и бытового класса

В бюджетной ценовой категории выделим следующие модели:

Среди моделей промышленного назначения бесспорным лидером является рейсмус Stomana DMS 41, цена которой составляет 220 тыс. рублей. DMS 41 широко используется в цехах деревообрабатывающих предприятий, модель оснащена четырехножвым рабочим валом диаметром 100 мм, который развивает до 5000 об/мин. Мощность встроенного электропривода составляет 3 кВт.  Рейсмус DMS 41 может обрабатывать заготовки высотой 4-225 мм, толщина снятия за проход — 4 мм.

Stomana DMS 41

Мы рекомендуем при выборе заводских рейсмусов не отдавать предпочтение дешевой китайской продукции с целью экономии. Безусловно, вы сможете сохранить определенную сумму денег при покупке китайца за 9 тысяч, а не аналогичного по характеристикам станка отечественного производства за 15, однако экономия выльется в дальнейшем в еще большие затраты.

Во-первых, китайские настольные станки по сути являются одноразовыми — они не предназначены на длительное использование в сложных условиях и обладают крайне небольшим эксплуатационным ресурсом. Во-вторых — запчасти и комплектующие к китайцев на рынке представлены крайне скудно, и вы можете столкнуться с невозможностью отремонтировать станок из-за отсутствия нужных деталей.

Оборудование отечественного производства в данном плане предпочтительней — запчасти для него есть и стоят они достаточно недорого. К примеру, приводной ремень 6J-346 рейсмусовых станков Кратон можно купить за 200 рублей, при этом замена такого ремня требуется не чаще 1 раза в год. Среди проверенных производителей выделим такие компании как Энкор, Кратон и Интерскол. Хорошие зарубежные бренды — Jet (Америка) и Makita (Япония).

Устройство и принцип действия

Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).

Самодельный рейсмусовый станок

Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя следующие узлы:

1. Приводной электродвигатель.
2. Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, а потому применяется лишь в маломощном оборудовании).
3. Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при своей работе издают минимальный шум.
4. узел верхнего направления, который, в свою очередь, состоит из пары вальцев – переднего и заднего. Передний валец имеет рифлёную поверхность: для того, чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда выполняется гладким;
5. узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабжённого подпружиненными зубьями;
6. узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
7. стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
8. станины, на которой располагаются все остальные элементы рабочей схемы станка.

Принцип работы рейсмусового станка

Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) значительно легче.

Устройство рейсмусового станка

Работает рейсмусовый станок так. Крутящий момент от электродвигателя через передачи сообщается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается вначале к нижним, а потом – к верхним прижимным вальцам. При этом заготовка захватывается рифлёным валком, и подаётся к инструменту. Перед врезанием полуфабрикат зажимается между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при его обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задаётся следующее изделие, после чего процесс повторяется.

Работа на рейсмусовом станке

Работа на рейсмусовом станке

Работа на этом рейсмусовом станке, изготовленном своими руками должна быть максимально автоматизирована. Для этого в конструкции необходимо предусмотреть удобный блок подачи заготовок, а также оперативное изменение текущих параметров.

Чаще всего самодельные модели рассчитаны для работы одного человека. Для обработки больших заготовок необходимо предусмотреть максимальную площадь опорного стола. Также учитывается длина режущего вала. Эти характеристики рассчитываются до изготовления рейсмусового станка своими руками.

Этапы работы на деревообрабатывающем оборудовании.

1. Установка текущих параметров. Они заключаются в изменении расположения режущий фрезы относительно опорного стола. Таким образом регулируется степень обработки деревянных изделий.
2. Включение оборудования.
3. Подача первой заготовки в зону обработки. Если во время работы возникают сильные вибрации — необходимо увеличить высоту вала. В этом случае потребуется несколько этапов обработки изделия.
4. Подача второй заготовки осуществляется упором ее торцевой части в первую. Однако при этом необходим второй рабочий для излечения обработанного изделия.

Во время работы на станках, сделанных своими руками, необходимо соблюдать правила безопасности. Это относится к специальной рабочей одежде, а также средствам индивидуальной защиты — очкам и перчаткам.

Назначение станка

Деревообрабатывающая отрасль во многих отраслях требует присутствия рейсмусового оборудования. Оно помогает производить обработку досок, бруса, щитов, достигая точного идеального эффекта со всех сторон заготовки.

Обрабатывая неровное шероховатое бревно, полученный брус будет ровным и гладким по всем четырем плоскостям. Рейсмус – это строгательный агрегат, который производит обработку сразу большой площади изделия.

Изготовленные своими руками машины, отличаются малым весом, благодаря чему их легко перевозить с места на место, а также они проще устроены регулировке толщины снимаемой с дерева.

Пошаговая инструкция изготовления

Чтобы изготовить бытовой рейсмусовый станок необходимо подготовить рабочие место и выполнить следующие действия:

1. К боковым граням рубанка приложить лист фанеры. По контуру защитного кожуха провести разметку и вырезать шаблон. Он должен без зазоров огибать кожух электромотора.
2. Аналогичным образом сделать шаблон другой формы.
3. Перенести контуры шаблонов на листы фанеры толщиной 10 мм и вырезать их. Затем необходимо изготовить две планки толщиной 10х10 мм, которые впоследствии будут служить направляющими.
4. Из бруска изготовить удерживающие поперечины. Они должны максимально плотно прилегать к передней и задней частям рукоятки электрорубанка.
5. При помощи фрезерного станка или электролобзика, по нанесенной ранее разметке, выпилить продольные пазы. В дальнейшем они будут необходимы для регулировки толщины строгания.
6. Пропустив перекладину под задней частью рукоятки электрорубанка соединить вырезанные детали. Для фиксации перемычки лучше использовать шурупы с потайной головкой.
7. К обратной стороне заготовки приложить подготовленные заранее рейки и нанести на них разметку. Затем необходимо произвести их обрезку по нанесенной разметке.
8. Для дальнейшего крепления заготовок между собой в верхней части высверливается сквозное отверстие для болтов. В этом же месте, при помощи фрезы проделывается отверстие глубиной 4 мм. Затем молотком в него забиваются крепежные гайки.
9. Совместив обе заготовки их необходимо скрепить при помощи болтов с запрессованными деревянными шайбами. В качестве альтернативы можно использовать болты с головками барашками.
10. В деревянном бруске проделать отверстие для установки в него направляющей шпильки. Для надежности фиксации лучше использовать контргайку.
11. В передней части будущего станка установить брусок с направляющей шпилькой. Зафиксировать его при помощи шурупов с потайными головками.
12. Наружную рамку собрать аналогично внутренней. На направляющую шпильку для регулировки положения одеть гайку-барашек.
13. Изготовить направляющее полотно. Для этого в деревянных брусках при помощи стамески или фрезерного станка выполнить округлые желоба, диаметр которых будет соответствовать диаметру направляющих труб, и установить их так, как показано на картинке ниже.
14. Подготовить рабочий стол. Он состоит из листа фанеры толщиной 10 мм. По краям устанавливаются ограничители, на которых впоследствии будут зафиксированы направляющие рейки.
15. Направляющие трубы необходимо соединить между собой при помощи планок из фанеры и подключить патрубок пылесоса. После этого можно приступать к работе.

Посмотрев видео можно ознакомиться с нюансами изготовления рейсмусового станка, а также увидеть его практическое применение.

Рейсмусовый станок своими руками

Потребность в изготовлении рейсмусового станка своими руками возникает зачастую в ситуации, когда использования обычного фуговального строгания уже становится явно недостаточно для получения гладенькой поверхности будущего пола или паркета. Использовать электрорубанок не получится, качество поверхности после электрического рубанка, возможно, будет достаточно высоким, но избавиться от полос, появляющихся на поверхности дерева с каждым проходом, явно не удастся.

Выход один – попытаться сделать по чертежам рейсмус из электрорубанка своими руками. Благодаря мощной станине и направляющим рейкам поверхность дерева после обработки доски рейсмусовым валом получится относительно однородной и плоской.

Рейсмус из электрического рубанка

Для постройки полноценного рейсмусового приспособления в первую очередь необходимо изготовить станину или столик, на котором будет закреплен инструмент. Электрорубанок комплектуется мощным коллекторным двигателем, который может легко стать причиной травмы, поэтому крепеж самодельного рейсмуса к столу должен быть прочным и надежным.

Вторым этапом выбираем схему компоновки рейсмуса. Наиболее простой вариант приспособления приведен на чертеже и фото.

Фактически необходимо изготовить подвижную платформу, на которой будет закреплен сам электрорубанок. Высота подъема подошвы инструмента на обрабатываемой поверхности регулируется с помощью четырех пар «винт-гайка», установленных по бокам приспособления.

Основная сложность в работе электрорубанка заключается в корректной регулировке высоты подъема режущей кромки. В нормальном режиме вылет ножа над плоскостью подошвы регулируется винтовой подпружиненной рукояткой. Величину вылета обычно проверяют визуально или руками, тогда как при работе в режиме рейсмусового станка придется руководствоваться только показаниями шкалы на рукояти.

Единственными недостатками рейсмуса подобной схемы будут небольшая ширина обрабатываемой поверхности, 90-100 мм, и фактическая потеря электрорубанка в качестве ручного инструмента. Разбирать и собирать рейсмусовый станок всякий раз, когда понадобится снять пару миллиметров с прибитой доски, явно неудобно.

Самодельный деревообрабатывающий рейсмусовый станок

Нередко при проведении столярных работ возникает потребность прогнать рейсмусом доску или склеенный из реек щит шириной более 100 мм. Планки и панели из дерева 100-140 мм еще кое-как можно ровнять обычным ручным электрорубанком, при условии, что материал надежно зафиксирован на верстаке. Правда, строгать приходится по диагонали в несколько проходов с последующей обработкой ручной шлифовальной машинкой.

Перекрестное строгание широких досок еще можно использовать для одной-двух досок, но если речь идет о двух десятках щитов или досок, то без самодельного рейсмусового станка явно не обойтись.

Простейший вариант рейсмус-фуговального станка приведен на схеме.

Основой конструкции является массивная стальная рама-каркас, сваренная из стального уголка. В нижней части станины рейсмусового станка устанавливается асинхронный двигатель мощностью 1,5-1,8 кВт и оборотами не менее 1200 об/мин. Двигатель необходимо установить на подпружиненную подушку, чтобы обеспечить натяжение приводного ремня станка и снизить вибрации на рейсмусовых ножах.

Вторым по важности элементом является цилиндрический блок с гнездами для ножей и подшипниковыми опорами. Эту деталь рейсмуса придется купить готовой, сделать ее своими руками практически нереально

Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола

Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола.

На последнем этапе подбираются два шкива для ременной передачи, соотношение диаметров шкивного ручья должно быть в пределах 2,5-2,8. Шкив большего диаметра насаживается на вал двигателя, меньшего на вал барабана. Скорость вращения под нагрузкой не должна превышать 4 тыс. об/мин.

Сборка фуговального станка на базе электролобзика

Фуговальный станок предназначен, чтобы снимать с поверхности древесины имеющиеся неровности. Рабочий процесс представляет собой при этом одностороннее строгание пиломатериалов по плоскости. Также можно снимать под различными углами фаски. Благодаря обработке на данном оборудовании брусья или доски становятся гладкими.

Конструкция у фуговального агрегата более простая, чем у рейсмусового аналога. Это позволяет самостоятельно собрать установку, используя доступные материалы.

Порядок изготовления фуганка

Чтобы сделать строгальный станок для обработки заготовок небольших размеров, понадобится электрический рубанок, который можно закреплять в стационарном положении. Основанием создаваемого агрегата может служить фрагмент из фанеры, МДФ либо ДСП. Достаточно куска размером 50 на 35 см. Толщина используемого листового материала должна быть более 2 см.

Собирают инструмент для фугования, выполняя действия в такой последовательности:

• вырезают из имеющегося листового материала основание под станок;
• к нему с помощью саморезов либо винтов прикрепляют упор для заготовки под углом строго в девяносто градусов (для его выставления пользуются угольником);

• устанавливают ребра, которые будут обеспечивать жесткость упора;
• к основе с помощью болтов М8 и гаек крепят электрический рубанок.

Если необходимо строгать заготовки больших размеров, то достаточно увеличить размеры создаваемого агрегата. При этом получится конструкция, как на фотографиях далее.

Кроме рассмотренного варианта из электрорубанка, фуговальное оборудование можно собрать и в другом исполнении. Практическая реализация подобных конструкций зависит от имеющихся у домашнего мастера под рукой материалов и творческих способностей. Как сделать самодельные фуговальные агрегаты других конструкций, показано в следующих видеороликах:

Читать также: Кабель ввг описание технические характеристики

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

• основа, толщина которой не меньше 22 см;
• брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
• деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
• столярный клей;
• крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
• металлические уголки в количестве 10 штук;
• саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

• направляющие брусья;
• фанеру;
• пропил;
• бортики для надежного упора;
• планка съемной конструкции.
