Замена маслонасоса на примере китайской пилы Партнер
Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:
- Открутить болты, фиксирующие крышку картера;
- Снять крышку;
- Отведя пильную цепь в сторону демонтировать шину;
- Убрать пильную цепь;
- Снять кожух воздушного фильтра и сам фильтр;
- Удалить свечу зажигания;
- Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
- Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
- При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
- Демонтировать фрикционный элемент, барабан и подшипник сцепления;
- Удалить остатки грязи, образовавшейся в процессе работы;
- При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
- Открутить винты, фиксирующие насос;
- Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.
Монтаж нового насоса осуществляется в обратной последовательности.
Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.
Конструктивные составляющие бензопилы
Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.
Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:
Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:
- Перестает заводиться;
- Заводится, но в скором времени останавливается;
- Перестает функционировать в распиле;
- Теряет свою мощность;
Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.
Исправная бензопила заводится с одного рывка и не дает сбоев в распиле
Разбираем бензопилу Штиль, Гудлак и другие
Но бывает так, что в интернете нет видео по разборке той модели, владельцем которой вы являетесь. В этом случае разборка бензопилы Штиль может быть выполнена по текстовой инструкции, которую вы также можете скачать из интернета. Например, вы можете скачать подробную текстовую инструкцию для модели Stihl Ms 180.
Имеется ещё один вид инструкций – это фото-инструкция, по которой может быть произведена, например, разборка бензопилы Гудлак.
Ещё один способ получения информации о том, например, как разобрать бензиновую пилу «Партнёр», — это специализированные форумы. На них вы можете получить консультацию по каким-либо специфическим вопросам, например, что лучше засовывать при разборке пилы «Хускварна» в камеру сгорания верёвку с узелками или блокировать крыльчатку вентилятора?
https://youtube.com/watch?v=6a431gAhEfM
Карбюратор – важный узел бензопилы от которого напрямую зависит качественная работа инструмента. Одна из самых распространенных неисправностей на пилах Huter заключается в неправильной настройке. Его периодическая регулировка необходима для поддержания оптимальных рабочих функций и продления срока эксплуатации инструмента.
Неисправности и их устранение
Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.
Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.
Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях
Почему не заводится
Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:
- отсутствие топлива в бензобаке;
- тумблер остановки не переведен в рабочее положение;
- зажат предохранительный тормоз;
- засорен или не отрегулирован карбюратор;
- неисправна система зажигания.
Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.
Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.
К неисправностям топливной системы приводят:
- засорение жиклеров карбюратора;
- засорение топливного фильтра;
- нарушение целостности топливных шлангов;
- неправильная настройка;
- потеря герметичности картера (неисправность сальников коленвала или прокладок картера).
Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.
Двигатель глохнет при нажатии на газ в таких случаях:
- неправильная регулировка или засорение жиклеров;
- срабатывание автоматического тормоза;
- излишнее натяжение цепи.
Бензопила глохнет под нагрузкой, в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.
Как отрегулировать бензопилу
Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.
Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.
Для регулировки карбюратора на нем имеется 3 винта:
- Т — регулировка холостого хода;
- L — винт количества топлива для регулировки мощности на низких и средних оборотах;
- H — винт качества для регулировки максимальных оборотов.
Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:
- Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
- Запустите бензопилу и дайте ей прогреться 10-15 минут.
- Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
- Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
- Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.
Система зажигания, за исключением свечей, выходит из строя редко.
Если не смазывается цепь
Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

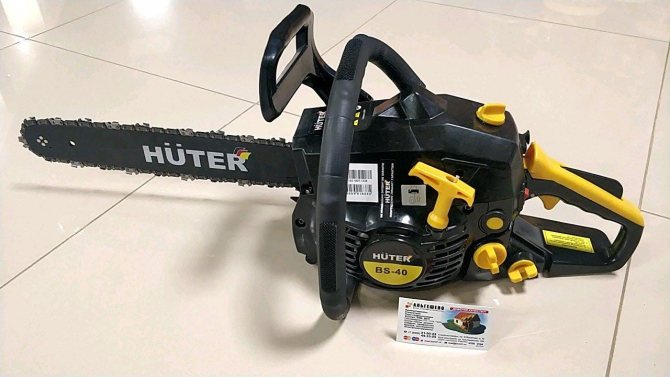

Особенности конструкции
В пиле Huter использована классическая компоновочная схема, которая оказалась настолько простой и удачной, что уже не одно десятилетие используется практически всеми производителями бензопил.
Двигатель
Главный агрегат бензопилы — это её двигатель. Он имеет один цилиндр, работает по двухтактному принципу, охлаждается потоком воздуха. Картер выполнен из металла, что сказывается на немалом весе пилы. Два поршневых кольца обеспечивают 40-кубовому мотору неплохую компрессию и мощность в 2 л. с. Системы принудительной смазки нет, масло добавляется прямо в бензин в соотношении 1/25 на период обкатки и 1/40 в постоянном режиме работы.
Поршень соединён с помощью кривошипно-шатунного механизма с коленчатым валом с двойным противовесом. Редукторов и передач нет, крутящий момент мотора передаётся непосредственно на механизм, приводящий в движение цепь. Поэтому двигатель довольно мощный и высокооборотистый, но склонный к перегреву, особенно в жаркую погоду.
Карбюратор
В BS-40 стоит карбюратор мембранного типа. В отличие от поплавкового, который зависти от силы тяжести и поэтому требует вертикального положения пилы, мембранное устройство подачи топливной смеси позволяет работать инструментом в любом положении. Для регулировки холостых оборотов, а также соотношений подаваемых объёмов воздуха и бензино-масляной смеси предусмотрены винты. Настройку можно производить, не разбирая пилу, с помощью тонкой отвёртки, для чего в корпусе предусмотрены отверстия в соответствующих местах.
Сцепление и пильная гарнитура
Блок центробежного сцепления открытого типа оснащён ленточным цепным тормозом инерционного действия. Крутящий момент передаётся на ведущую звёздочку при открытии дроссельной заслонки, то есть при прогазовке пилы. Звёздочка рассчитана на шаг цепи 3/8 дюйма, что позволяет использовать цепи любого производителя с соответствующим количеством звеньев.
Шина имеет в длину 40 см и паз шириной 1,3 мм. Крепится на корпус с помощью двух шпилек с гайками. Регулятор натяжения цепи по ходу пиления, с внешней стороны. Смазка цепи специальным маслом, которое охлаждает цепь при работе и снижает её износ, подаётся с помощью плунжерно-шестирёнчатого автоматического насоса.
Корпус и органы управления
Корпус пилы выполнен из пластика. Сам по себе он не трескается, но склонен к повышенной хрупкости на морозе или в случае механического воздействия. Состоит из трёх частей — башмака с топливными баками и задней рукояткой, боковых съёмных крышек стартера и сцепления, а также верхней крышки доступа к свече и воздушному фильтру. Сам воздушный фильтр стандартный, на центральном штоке, прижимается крышкой и гайкой барашком.
Справа от рукоятки газа, оснащённой курком и предохранителем, находится рукоятка воздушной заслонки и праймер. Они служат для запуска пилы после длительного простоя. Слева со стороны оператора расположена стандартная клавиша включения электронного зажигания.Рукоятка стартера снабжена пружинным гасителем ударных нагрузок.
Регулировка карбюратора бензопилы Huter
Перед началом регулировки карбюратора пилы Хутер нужно внимательно проверить состояние ее воздушного и топливного фильтров. Оба элементы должны быть полностью чистыми, чтобы в полном объеме пропускать воздух и горючее. Также нужно убедиться в исправности двигателя и карбюратора.
Для настройки карбюратора в устройстве инструмента предусмотрены 3 штатных болта. Они обозначены буквами H, L и T. Первый болт отвечает за настройку мотора при работе в режиме высоких оборотов, второй – дает возможность отрегулировать работу ДВС на низких оборотах. Третий винт нужен для регулировки работы двигателя на холостых оборотах.
Регулировку штатного карбюратора бензопилы Хутер нужно выполнять в следующем порядке:
- Вначале нужно установить все болты в стандартное положение. Для этого их нужно поочередно закрутить до упора, после чего ослабить на 1/5 оборота. После этого потребуется завести двигатель бензопилы;
- Затем нужно начать поворачивать болт L по часовой стрелке до момента, когда мотор начнет работать на максимальных оборотах. Сразу после этого болт L необходимо повернуть на 1,4 оборота в обратном направлении. При помощи болта T нужно настроить работу мотора на холостых оборотах;
- Далее потребуется подключить к мотору электронный тахометр. После этого нужно начать медленно поворачивать болт H до момента, когда показатели на тахометре совпадут с указаниями по максимальных оборотах в инструкции к пиле;
- После этого потребуется найти то положение болта T, при котором цепь не будет вращаться по шине.
Заключение
Такой инструмент, как бензопила заметно упрощает выполнение многих операций
. Однако она в определенный момент может подвести. Одной из причин этого может быть сбой регулировки карбюратора. Но любой владелец может самостоятельно решить эту проблему. В принципе сама по себе регулировка бензопилы своими руками – довольно простая процедура, поскольку требует совершения манипуляций с тремя винтами регулировки. Однако все же опыт здесь не будет лишним, поэтому рекомендуется не проводить с рабочим инструментом эксперименты, а пригласить специалиста.
