Устройство и принцип работы карбюратора Хускварна
Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией
Стандартный алгоритм действий
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
История бренда
Первые упоминания о компании Олео Мак появились в 1972 году, когда на итальянском рынке появились цепные бензопилы и другая садовая техника это производителя. Благодаря высокому качеству производимой продукции, бренд вскоре вышел на международный рынок, а его товары были сертифицированы в десятках стран мира. Сегодня Олео Мак структурно входит в состав концерна Efco, хотя и сохраняет за собой прежнее название и сеть дилерских и сервисных пунктов.
Подобно другим крупным производителям садовой техники Олео Мак перенесла часть своих производственных мощностей в Китай. Впрочем, цепная бензопила Oleo Mac 937 собирается на итальянском заводе компании. Высокое качество этой модели сочетается с вполне доступной ценой.
Базовая комплектация Oleo Mac 937:
- Картонная упаковка в фирменном стиле;
- Мультиязычный мануал, гарантийный талон и паспорт изделия;
- Корпус инструмента с двухтактным двигателем внутреннего сгорания;
- Направляющая шина (14№/35 см.);
- Защитный кофр на пильную гарнитуру;
- Цепь (шаг 0,325″, 52 звена);
- Универсальный свечной ключ с отверткой;
- Стартовый пакет: адгезионное и моторное масло.
Самостоятельная регулировка – не только экономия
Разумеется, каждый из производителей бензопил заинтересован в том, чтобы обслуживание производилось в собственных сервисных центрах: починим, заменим, дадим гарантию. Но если гарантийный срок истек или инструмент вышел из строя по вине владельца, услуги профессионалов будут стоить достаточно дорого. Иной, узнав стоимость ремонта, решает, что не намного дороже обойдется приобретение нового инструмента.
Но если человек привык именно к этой бензопиле за год-два работы с ней, расставаться жалко, даже когда забарахлила. Выход: самому научиться ухаживать за агрегатом, смазывать, чистить, вовремя менять фильтры и, конечно, регулировать карбюратор. После двух-трех успешных настроек владельцу и тахометр не потребуется – он будет на слух определять примерное количество оборотов.
Источник
Пошаговая инструкция настройки
Регулировка карбюратора на китайской бензопиле, да и не только, всегда должна проходить в 2 этапа:
- Настройка холостого хода.
- Настройка основного рабочего режима максимальных оборотах.
Это не просто, но с помощью данного подхода достигается наилучший результат регулировки. Разберем.
Этап 1 — Холостой ход
| Шаги, фото | Описание |
Шаг 1 — Прогрев | Запускаем двигатель и прогреваем на средних и малых оборотах в течении 3 минут. |
Шаг 2 — Установка минимальных оборотов винтом Т | Винтом Т устанавливаем минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит, то это признак чрезмерно богатой смеси, поэтому винт L следует частично завернуть. При этом обороты двигателя повысятся, а дымность уменьшиться. После этого снова устанавливаем минимально устойчивые обороты, частично выворачивая винт T. |
Шаг 3 — Проверка приемистости | Теперь проверяем приемистость двигателя следующим способом – резко нажимаем на газ, двигатель при этом должен быстро набрать обороты и устойчиво работать. Если двигатель медленно набирает обороты, либо имеются провалы – это означает, что смесь бедная и необходимо вывернуть винт L – при этом обороты двигателя уменьшатся. Уменьшатся и обороты холостого хода, поэтому нужно частично завернуть винт Т и снова проверить на приемистость. |
Бывает так, что с первого раза не получается, поэтому нужно повторить шаги 2 и 3 до тех пор, пока работа двигателя не будет соответствовать 3 правилам, описанным в начале статьи.
Этап 2 – Максимальная мощность
Регулировка бензопилы на максимальную мощность проводится только после обкатки бензопилы, а также после регулировки холостого хода.
Регулировка максимальной мощности выполняется вращением винта H, поворачивая его, мы либо обедняем, либо обогащаем топливную смесь. При частичном завинчивании – смесь обедняется. При откручивании – обогащается. Наилучшее положение винта определяется экспериментальным путем при проверке пиления древесины. Проводя проверку, следует руководствоваться следующими правилами:
- Двигатель должен развивать мощность, обеспечивающую высокую производительность пиления, при умеренной дымности выпуска.
- Двигатель должен иметь хорошую приемистость и при этом не должен перегреваться. Также должен сбрасывать обороты, а цепь при этом должна останавливаться.
Также рекомендуем почитать статьи о том, как отрегулировать карбюратора на следующих бензопилах: Carver, Partner 350, Урал 2 Электрон, Stihl MS 180,
Технические характеристики бензопилы Husqvarna 137
Сбалансированная конструкция и применение качественных комплектующих позволило добиться компании Husqvarna при производстве 137-ой модели неплохих технических характеристик. Наиболее важные параметры бензопилы Husqvarna 137 описаны ниже в таблице.
| Тип мотора бензопилы | Бензиновый двигатель внутреннего сгорания |
| Объем цилиндра | 36,3 см3 |
| Мощность мотора | 2,2 кВт/1,64 л. с. |
| Объем бачка для топливной смеси | 420 мл |
| Объем бачка для масла | 200 мл |
| Возможная длина используемой шины | 33–38 см |
| Шаг цепи | 0,325 “ |
| Вес в полностью собранном виде | 5,5 кг |
Заводские характеристики бензопилы Husqvarna 137 нельзя назвать высокими. Однако установленных производителем параметров вполне достаточно для быстрой и эффективной работы на придомовом участке и в саду.

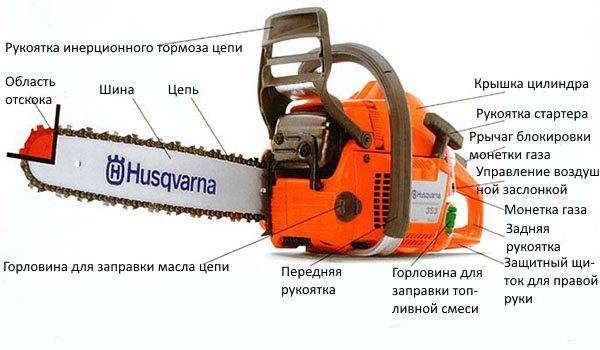

Устройство бензопилы Хускварна 137 – особенности и преимущества
Одной из главных причин популярности модели от шведского производителя является наличие в ее конструкции качественных комплектующих. Бензопила Husqvarna 137 состоит из таких деталей:
- Удобных прорезиненных рукояток в передней и задней части, а также ручки троса стартера;
- Прочных крышек стартера, цилиндра и механизма сцепления;
- Рукоятки цепного тормоза;
- Двух бачков – для топливной смеси и масла для смазки цепи;
- Рычагов смены положения и полной блокировки дроссельной заслонки;
- Кнопки включения зажигания:
- Глушителя;
- Прочной фирменной шины с ведущей звездочкой:
- Цепи и шестигранного винта, используемого в целях регулировки ее натяжения;
- Защитного щитка.
Под прочным корпусом бензопилы Хускварна 137 расположен 2-тактный двигатель, топливная система с карбюратором и надежная система зажигания.
Ремонт карбюратора пилы Carver: возможные неисправности и их устранение
После того, как бензопила произвела 50-70 литров или больше бензина, фильтры и форсунки могут засориться.
Сборка разобрана, промыта, продута сжатым воздухом и возвращена к работе.
Большая часть механического повреждения карбюратора Carver вызвана тем, что со временем эластичная мембрана становится шероховатой и не может работать должным образом.
Вы можете разобрать карбюратор и заменить диафрагму, если найдете такую запчасть. Однако такие компоненты малопригодны для ремонта, и проще заменить весь карбюратор бензопилы «Carver», а иногда и все используемые бензопилы.
Для регулировки карбюратора бензопилы «Carver» достаточно знать устройство и принцип действия. Зная их, используя простые инструменты и следуя алгоритму настройки, описанному в статье, вы можете легко настроить его дома
Важно понимать, что настройка все еще является серьезным процессом, и если вы не уверены в своих силах, лучше вернуть бензопилу в мастерскую
Загородное строительство и ремонт не обходятся без использования бензопил, а также ухода за садом
Из-за неисправности инструмента вся работа может встать, поэтому важно иметь возможность разобрать его самостоятельно, найти проблемы и устранить их. При достаточном опыте и ловкости даже можно отрегулировать карбюратор бензопилы
Процедура сложная, а точнее. Ювелирная. Как проводить корректировочные процедуры, мы предлагаем развестись сегодня.
Как правильно отрегулировать карбюратор своими руками?
После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:
- H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
- L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
- T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.
Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.
Рисунок 2 – Механизмы регулировки карбюратора
Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.
Порядок настройки карбюратора:
Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора.
Открутить оба винта на полтора оборота.
Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся.
Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах.
Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя
Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки.
https://youtube.com/watch?v=i86KPD7EA_o
Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:
- на холостом ходу двигатель не глохнет, а цепь неподвижна;
- во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
- двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).
Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.
Бензопила “Хускварна” 137, описание модели
Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.
Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.
Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.
Технические характеристики
| Двигатель | 137 | ||
| Объем цилиндра, куб. см | 36 | ||
| Ход поршня, мм | 32 | ||
| Скорость холостого хода, об/мин | 3000 | ||
| Рекомендуемая макс. скорость без нагрузки, об/мин | 13000 | ||
| Мощность, кВт | 1,6 | ||
| Система зажигания | |||
| Изготовитель | RE Phelon | ||
| Тип системы зажигания | CD | ||
| Свеча зажигания | Champion | ||
| Межэлектродный зазор, мм | 0,5 | ||
| Система топлива и смазки | |||
| Изготовитель | Walbro | ||
| Тип карбюратора | WT-660 | ||
| Емкость топливного резервуара, л | 0,37 | ||
| Производительность масляного насоса при 8500 об/мин, мл/мин | 6 – 8 | ||
| Емкость резервуара цепного масла, л | 0,19 | ||
| Тип масляного насоса | Автомат. | ||
| Вес | |||
| Без шины и цепи, кг | 4,6 | ||
| Уровни шума | |||
| Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А) | 98 | ||
| Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А) | 108 | ||
| Уровни вибрации | |||
| Передняя рукоятка, м/с2 | 4,9 | ||
| Задняя рукоятка, м/с2 | 7,7 | ||
| Шинацепь | |||
| Стандартная длина шины, дюйм/см | 13/33 | ||
| Рекомендуемая длина шины, дюйм/см | 13/33 | ||
| Полезная длина резки, дюйм/см | 12,5/32 | ||
| Шаг, дюйм | 0,325 | ||
| Толщина ведущего звена, мм | 1,3 | ||
| Число зубьев на ведущей звездочке | 7 | ||
| Шина | Цепь | ||
| Длина, дюйм | Шаг, дюйм | Макс. радиус конца шины | |
| 13 | 0,325 | 10Т | Husqvarna H30 |
| 15 | 0?325 | 10Т | Husqvarna H30 |
