Регулировка иглы карбюратора бензопилы

Бензин не поступает в карбюратор бензопилы – способы ремонта

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Для этого нужно:

1. Снять крышку пластикового корпуса пилы;
2. Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
3. Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
4. После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Бензин не поступает в карбюратор бензопилы – способы ремонта

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Для этого нужно:

1. Снять крышку пластикового корпуса пилы;
2. Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
3. Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
4. После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

1. Отсоедините верхнюю крышку и снимите ее.
2. Аккуратно достаньте мембрану топливного насоса.
3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
4. Открутите нижнюю крышку.
5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Устройство и принцип работы карбюратора

Выясним устройство карбюратора бензопилы. Этот прибор состоит из:

• корпуса;
• диффузора, который находится при входе в прибор;
• жиклеров;
• клапанов, регулирующих подачу смеси;
• специального распылителя;
• поплавковой камеры.

В приборе бывает 2 или 3 регулировочных винта, снабженных пружинами. На конце винтов расположены иглы-конусы.

Принцип работы карбюратора бензопилы:

1. При включении мотора распахивается воздушная заслонка.
2. Воздух движется вперед и перемешивается с горючим в диффузоре, там, где проход сужается.
3. Воздух идет через жиклеры, потом очищается фильтром и поступает через заслонку, расположенную на входе диффузора.
4. При этом специальная заслонка, которая находится за диффузором, распределяет смесь, и она попадает в камеру сгорания.

Прибор устроен таким образом, что объем горючего, который проходит через жиклеры, регулируется болтами бензопилы. Объем топлива в камере зависит от клапана с острым конусом. Работа этого клапана регулируется мембраной, контролирующей поступление смеси в камеру. Работа этих узлов зависит от вращения ДВС. Смесь очищается при помощи фильтра.

Достоинства и недостатки

Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.

У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.

Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.

Бензопила Partner P 842 – возможности модели

Этот инструмент оборудован надежным ручным стартером и эффективной системой принудительной подачи воздуха. Вместительные баки для заливки горючего сокращают количество дозаправок во время работы.

Характеристики этой модели Партнер включают:

• мощность штатного ДВС – 2,2 л. с.;
• резервуар для заправки топливной смесью – 340 мл;
• возможная длина используемой для работы шины – 35–40 см;
• шаг штатной рабочей цепи – 3/8 «;
• масса вместе с гарнитурой – 5,7 кг.

Пила оборудована надежным инерционным тормозом, который срабатывает сразу же при попадании цепи на гвоздь или другой твердый предмет.

Как настроить

Настройка карбюратора бензопилы осуществляется так. Перед тем как отрегулировать карбюратор на бензопиле, следует выяснить, являются ли чистыми все фильтры. Прибор регулируется тремя болтами:

• главного жиклера H;
• холостого хода L;
• подстройки холостого хода S (у некоторых производителей он называется LA или T).

Перед началом настройки надо прочитать инструкцию пилы. При выполнении регулировки следует соблюдать правила:

1. Осуществляется установка инструмента на верстак, чтобы он находился в устойчивом положении.
2. Цепь устройства нужно направить от себя.
3. Между инструментом и остальными предметами в помещении должно быть не меньше 2 м.

Важно является информация о том, как происходит настройка при нарушении работы конструкции. Включают карбюратор и ждут 10 минут

Регулировку начинают с нахождения такого местоположения винта L, при котором холостые обороты будут высокими. Нужен ключ для регулировки болтов. Постепенно крутят болт сначала в одну сторону, потом в другую, пока не будет занято правильное положение. Затем крутят шуруп на 1/8-1/4 оборота против часовой. Потом исправляют холостой ход шурупом S (или T, LA).

Если после подкрутки игольчатого болта L цепь не двигается, то постепенно крутят винт S по часовой до того, пока цепь не начнет движение. Потом регулируют S на 1/8-1/4 поворота обратно. Если цепь движется, поворачиваем шуруп S против часовой, пока он не закрутится. Дальше подкручиваем S на 1/8-1/4 поворота в этом же направлении.

ДВС должен функционировать равномерно. Также следует проверить, как он ускоряется. Если нажать акселератор, обороты должны возрасти до максимума. Это означает, что мотор раскручивается хорошо.

В конце тестируют работу прибора на холостом ходу. Когда регулировка сделана верно, то конструкция не должна производить работу так:

1. Цепь неподвижна.
2. Звук ДВС такой, как у 4-тактного генератора.
3. Если нажать на акселератор, произойдет быстрая раскрутка.

Если эти требования не выполняются, то надо отрегулировать холостой ход. Для этого подкрутить винт S так, как было рассказано ранее. Если не поможет, следует повторить регулировку сначала.

Так делают ручную настройку. Точная регулировка выполняется при помощи прибора тахометра. Все действия те же, только винты поворачивают, основываясь на данных тахометра. Благодаря этому прибору карбюратор можно отрегулировать быстрее.

Как правильно отрегулировать карбюратор на бензопиле?

Чтобы самостоятельная настройка карбюратора бензопилы принесла желаемый результат, нужно провести подготовительные работы. В первую очередь оператор должен убедиться в исправности двигателя. Для этого обязательно нужно снять верхнюю крышку защитного пластикового корпуса и внимательно осмотреть ЦПГ двигателя на наличие заусенцев, трещин и других дефектов. Если они образовались, то поверхность узла потребуется отшлифовать

При этом важно не повредить защитное хромированное или никасиловое покрытие цилиндра

Далее нужно осмотреть свечу зажигания. В случае образования на ней толстого слоя высохшего нагара, деталь потребуется выкрутить и тщательно очистить. Для этого свечу нужно нагреть и аккуратно соскрести с ее наконечника остатки засохшего масла.

В конце потребуется осмотреть детали всей топливной системы бензопилы. Засорение в трубках, скопившийся мусор в топливном и воздушном фильтрах, нестабильная работа диффузора – все это приводит к потере двигателем необходимых оборотов. В результате оператор не получает точной информации о работе мотора и не может установить правильные настройки. Чтобы не допустить этого, нужно промыть детали карбюратора, фильтра и трубки. После того, как они полностью высохнут, их можно установить на изначальное место.

Бензопила Partner P340S – устройство инструмента

В штатное оснащение этой любительской модели входит все необходимое для непрерывной комфортной работы на участке. Двигатель бензоинструмента – 1-цилиндровый, работающий на топливной смеси из 92-ого бензина и масла для смазки 2-тактных моторов. За непрерывное обогащение топлива кислородом и его подачу в цилиндр отвечает фирменный японский карбюратор Walbro, стенки которого покрыты сплошным слоем защитного хромированного сплава.

Для воспламенения топлива в цилиндре двигателя отвечает система зажигания, которая состоит из катушки и свечи, расположенной над двигателем. Принцип запуска мотора – ручной. Для этого бензопила Partner оборудована стартером и насосом для подкачки горючего в цилиндр перед запуском холодного ДВС. За защиту пружины и катушки стартера в левой части бензопилы отвечает отдельная крышка, которая крепится при помощи нескольких винтов.

Для непрерывной связи мотора и пильной гарнитуры бензопилы Partner комплектуется усиленным сцеплением, все запчасти которого изготовлены из закаленной стали. Этот материал позволяет механизму работать под более высокими нагрузками без риска посинения кулачков сцепления.

Для защиты всех внутренних составляющих бензопилы производитель оборудовал ее прочным корпусом, изготовленным из нескольких слоев листового пластика. В задней части корпуса расположены переключатели и кнопка включения модели. Рычаг инерционного тормоза цепи находиться в средней, а рукоятка и трос стартера – в левой части корпуса.

Устройство карбюратора

Чтобы понять, как правильно регулировать карбюратор бензопилы, нужно разобраться, по какому принципу тот работает. На схеме, расположенной ниже, можно увидеть, как работает это устройство.

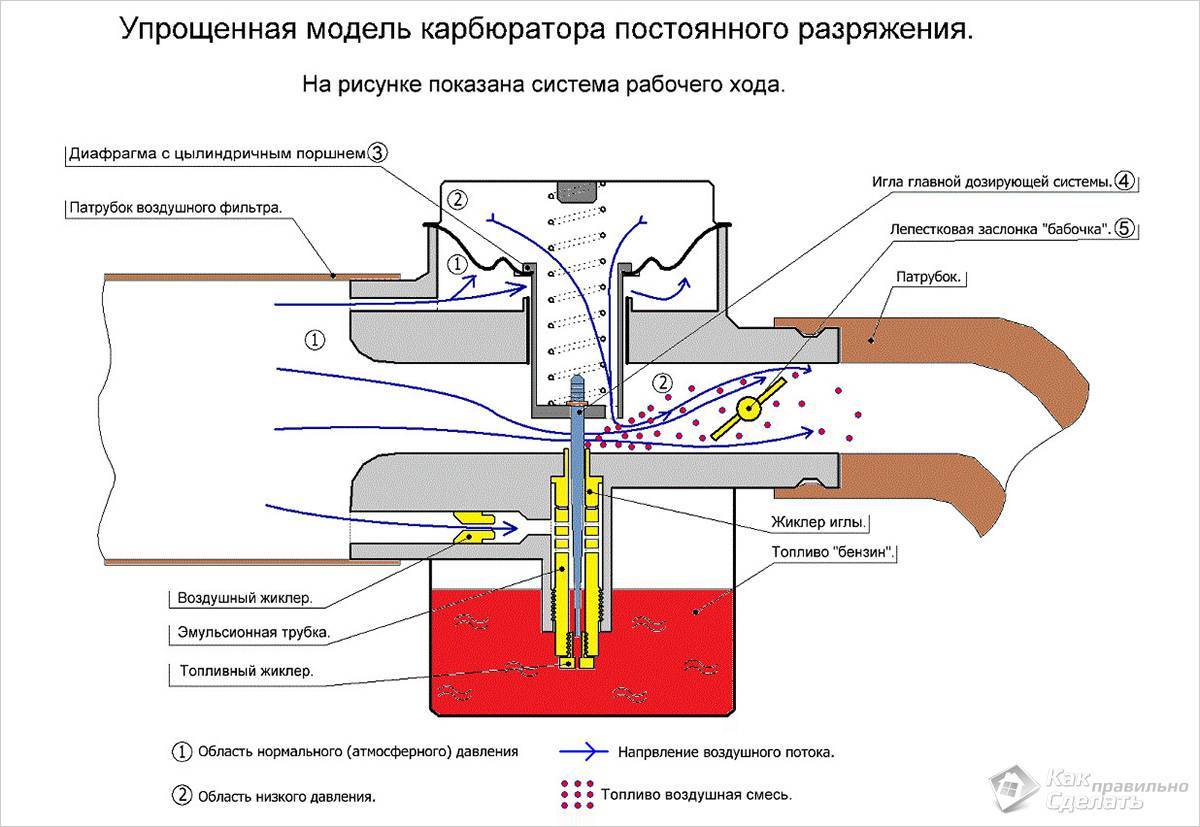

Упрощенная схема карбюратора

Рассмотрим, по какому принципу работает главная дозирующая система.

Снизу (1) и в верхней части мембраны (2) создается разное давление, вследствие чего диафрагма с цилиндричным поршнем (3) приводится в действие и он начинает подниматься. Процесс продолжается до тех пор, пока двигатель набирает обороты. Достигается такой эффект за счет того, что, открывая дроссельную заслонку (5), двигатель, увеличивая обороты, создаёт некоторое разряжение, и диафрагма вместе с цилиндричным поршнем (3) поднимается вместе с иглой (4). Благодаря этому увеличивается количество поступающего в двигатель топлива. Вся эта система стабилизирует разрежение в области иглы, поэтому топливо лучше смешивается с воздухом.

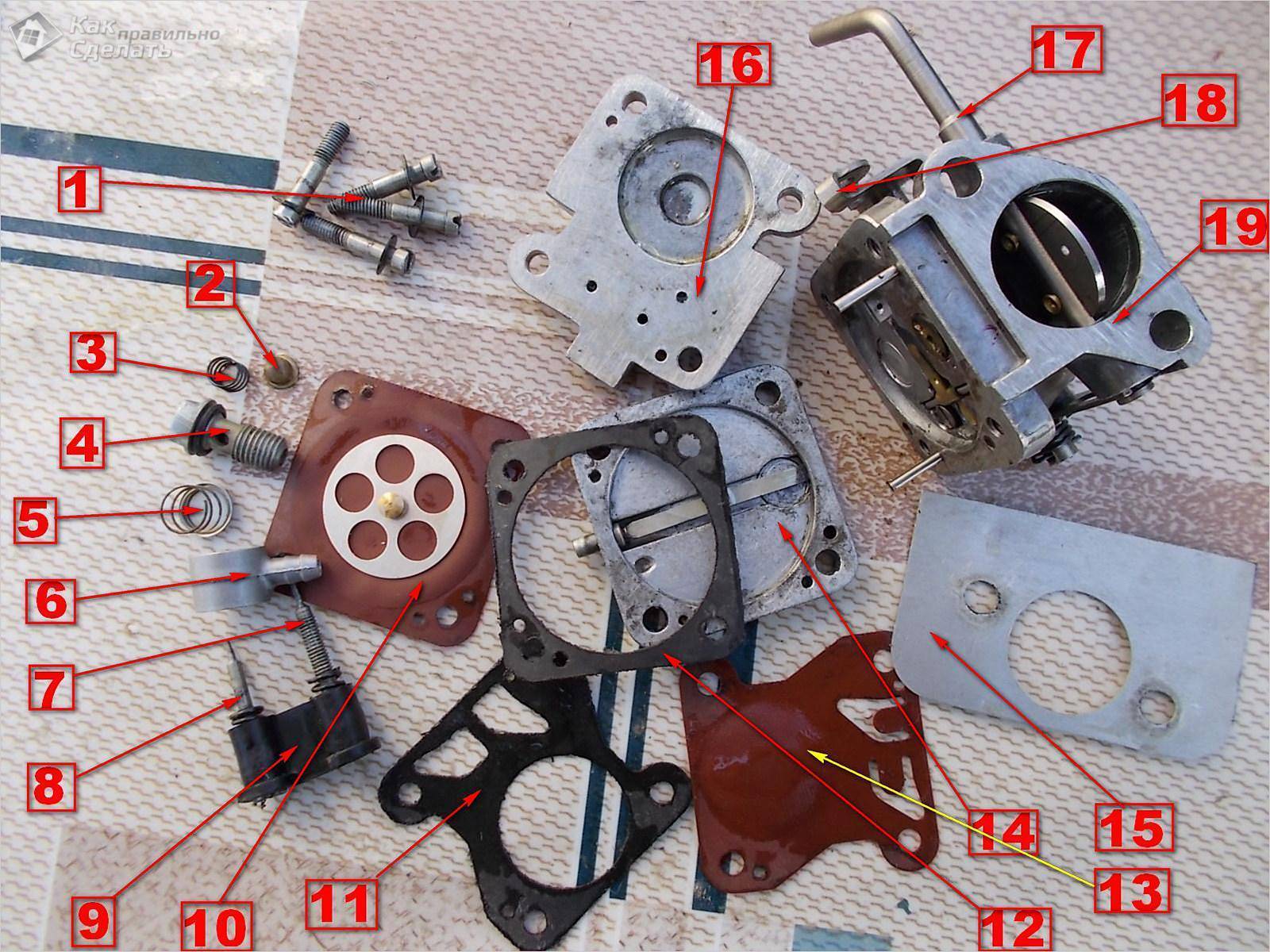

Изучив иллюстрацию, можно узнать, как называются детали карбюратора.

Карбюратор в разобранном виде

Таблица с названиями

Устройство и принцип действия карбюратора

Устройство и принцип работы карбюратора бензопилы такие же, как у карбюраторов двигателей внутреннего сгорания и выполняет ту же функцию: подготовку и подачу в камеру сгорания двигателя смеси воздуха с топливом.

Карбюратор состоит из следующих частей:

• корпуса;
• поплавковой камеры;
• игольчатого клапана;
• поплавка;
• распылителя;
• топливного жиклёра;
• смесительной камеры;
• дроссельной заслонки;
• диффузора.

Атмосферный воздух, пройдя через воздушный фильтр, попадает в воздушный канал карбюратора, где находится диффузор, уменьшающий диаметр канала, вследствие чего за диффузором создается пониженное давление.

За диффузором установлена дроссельная заслонка, которая регулирует подачу воздуха, поступающего в карбюратор. Частично перекрывая или открывая воздушный канал, заслонка управляет потоком воздуха, тем самым регулирует обороты двигателя.

Под действием пониженного давления воздуха, создаваемого за диффузором, бензин из поплавковой камеры через топливный жиклёр и распылитель засасывается в смесительную камеру.

В камере топливо смешивается с воздухом, образуя топливную смесь, и далее подаётся в камеру сгорания. Дроссельная заслонка связана механически с топливным жиклером, который регулирует количество топлива, подаваемого в распылитель. Следовательно, она одновременно регулирует подачу воздуха и топлива в камеру сгорания.

Поплавок регулирует уровень топлива в поплавковой камере, поддерживая его на одном уровне. Он связан с игольчатым клапаном, перекрывающим поступление топлива в поплавковую камеру.

При понижении уровня топлива поплавок опускается и двигает игольчатый клапан, заставляя его отрывать отверстие подачи топлива. Когда топливо наполняет камеру до нормального уровня, поплавок двигает иглу в положение закрытия.

Обороты двигателя зависят от того, сколько смеси топлива и воздуха поступает в камеру сгорания. Чем больше открываем заслонку, тем больше обороты.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

1. настройка карбюратора бензопилы на низких оборотах;
2. регулировка на максимальных оборотах;
3. точная настройка на работу на холостых оборотах;
4. проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

• винт L – регулировка подачи топлива на средних и низких оборотах
• винт Н – на высоких оборотах;
• винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

• заменить прокладку под крышкой главной камеры;
• промыть или заменить топливный фильтр;
• заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

• нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
• залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

Как настраивается карбюратор?

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

1. Прогрев двигателя до рабочей температуры (настройку обязательно проводить только на прогретом двигателе, это позволит получить более точную регулировку).
2. Регулировка двигателя на бесперебойную работу на низких оборотах.
3. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
4. Точная регулировка карбюратора на работу в режиме холостого хода.
5. Проверка бензопилы во всех режимах.

Практически все модели карбюраторов имеют три регулировочных винта.

• Винт (Т) отвечает за точную настройку в режиме холостого хода.
• Винт (H) настройка работы на максимальных оборотах.
• Винт (L) регулирует образование смеси на низких оборотах.

Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально.

Основные неисправности карбюратора на бензопиле

Следует понимать, что размеры всех отверстий очень малы. Даже мельчайшее загрязнение способно перекрыть поток воздуха или топлива, поэтому на впускных отверстиях установлены фильтрующие элементы. К сожалению, они не всегда справляются с поставленной задачей. О неисправностях карбюратора бензопилы свидетельствуют следующие признаки:

• Высокий расход бензина и густой дым из выхлопного отверстия;
• Двигатель «не тянет»;
• Плавающие обороты;
• Мотор запускается, но глохнет сразу или через несколько секунд;
• Мотор не запускается вообще.
• Бензопила стреляет в карбюратор

Все эти неисправности – признак нарушения регулировки карбюратора на бензопиле или он загрязнился. Отсюда следует необходимость регулировки, чистки или ремонта. Как это сделать – рассмотрим ниже.

Разборка карбюратора при необходимости проверки или ремонта составных частей

Устройство разных моделей карбюраторов практически одинаково, поэтому при работе с ними можно пользоваться стандартной схемой. Все элементы нужно снимать аккуратно, а затем выкладывать по приведенному ниже порядку, чтобы можно было удачно расставить предметы на место по окончании ремонтных работ.

Снятие верхней крышки

1. Снимается верхняя крышка. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
2. Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
3. Топливный шланг удаляется.
4. Тяга привода выводится сразу на ним.
5. Отсоединяется наконечник троса.
6. Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Чтобы окончательно подготовить карбюратор к капитальному ремонту или замене мельчайших деталей, нужно аккуратно его отсоединить от основной системы. Иногда требуется дальнейшая его разборка. Следует отвинчивать составные элементы аккуратно и складывать крепежные элементы по группам, так как эти маленькие детали легко теряются.

Устранение неисправности карбюратора бензопилы

Карбюратор снять с бензопилы. Снять крышку бензонасоса с мембраной, выкрутив один винт по центру крышки. Дальше повернуть карбюратор к себе дроссельной заслонкой, с той стороны, где два отверстия, в одном виден штифт, вот под ним и находится ускорительный насос. Снять с наружи штифта стопорное колечко и отсоединить проволочную пружинку воздушной заслонки. Открутить винт по центру дроссельной заслонки, запомнить как стоит дроссельная заслонка (чтобы потом так и поставить) и снять дроссельную заслонку. Заткнуть пальцем отверстие со штифтом (ускоритель подпружинен и если вынуть ось дроссельной заслонки и не закрыть отверстие, то ускоритель выскочит), затем провернуть ось дроссельной заслонки и вынуть её. Вытряхнуть из отверстия ускоритель (поршенёк) с пружинкой. На поршеньке имеется резиновая манжета (колечко) – его износ и является причиной неисправности бензопилы. Надо заменить поршенёк с резиновой манжетой и пружинкой (они продаются в виде ремкомплекта). Или можно вынуть изношенный поршенёк с пружинкой, а отверстие заглушить, затолкав туда резиновую заглушку (бензопила будет без ускорительного насоса, т.е. будет разгоняться не за 3 сек., а за 4 сек., но будет хорошо работать так как не будет подсоса воздуха карбюратором).

Сборка после устранения неисправности бензопилы (после устранения неисправности карбюратора бензопилы) производится в порядке обратном разборке. При сборке дроссельной заслонки, перед затягиванием винта, саму дроссельную заслонку надо правильно выставить, чтобы она не заедала, а резьбу винта крепления дроссельной заслонки к оси следует обезжирить и намазать специальным резьбовым герметиком (продаётся в маленьких тюбиках, красный, жидкий) или расплющить пассатижами, потому что если этот болтик выкрутится во время работы, он прямиком попадает в цилиндр ) и ремонта или замены поршневой не избежать). Вот мы и рассмотрели устранение этой неисправности бензопилы.

Почему бензопила стреляет в карбюратор?

Основная причина этой неисправности – неправильно выставленная дистанция между элементами зажигания бензоинструмента. Из-за этого горючее, которое попадает в штатный цилиндр ДВС, не успевает полностью сгорать в нем. В результате появляется звук, похожий на взрыв. Чтобы эффективно решить проблему, нужно выставить зажигание бензоинструмента, придерживаясь указаний в руководстве пользования.

Нередко такого рода неисправности карбюратора бензопилы становятся результатом попадания в цилиндр обедненной или слишком обогащенной кислородом топливной смеси. Чтобы устранить поломку, нужно отрегулировать работу дроссельной металлической заслонки и штатных жиклеров топливного узла.

Принцип работы карбюратора бензопилы

Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.

• Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
• В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
• Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
• Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
• Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
• В диффузоре бензин смешивается с воздухом.
• Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.

Восстановление китайских карбюраторов

Ремонт карбюратора бензопилы своими руками выполнить несложно, для этого нужно понимать принцип его работы. Если двигатель запускается, но быстро глохнет, скорее всего, проблема с карбюратором и необходимо выполнить восстановление его в соответствии с инструкцией завода изготовителя. Инструменты для настройки бензопилы:

1. Аллоновые ключи 7 / 16.

2. Игольчатые плоскогубцы.

3. Динамометрический ключ.
4. Топливный контейнер.
5. Рабочие перчатки.
6. Ветошь.

Перед началом работ необходимо снять острую цепь, чтобы не травмироваться во время ремонта. Порядок работ, характерный для типовой модели пилы:

Шаг 1: Освободить топливный бак. В хорошо проветриваемом помещении снять крышку топливного бака и вылить топливо в контейнер для хранения. Снять топливный колпачок.
Шаг 2: Используя шестигранный ключ, снять винты, удерживающие экран цилиндра на двигателе. Снять крышку и экран цилиндра.
Шаг 3: Отсоединить провод свечи зажигания и снять воздушный фильтр.
Шаг 4: Снять гайки крепления карбюратора. Используя драйвер гнёзд 7 / 16, снять две крепёжные гайки, которые крепят карбюратор к двигателю.
Шаг 5: Отсоединить корпус воздушного фильтра и настроить его работу. Вытянуть корпус воздушного фильтра из карбюратора.
Шаг 6: Вытянуть карбюратор от блока цилиндров

Делать это следует осторожно, чтобы не согнуть рычаг дроссельной заслонки или не повредить газовые линии. Сдвинуть карбюратор с крепёжных шпилек

Удалить газовые линии.
Шаг 7: Отсоединить рычаг дроссельной заслонки. Полностью вытащить карбюратор с монтажных шпилек.
Шаг 8: Поместить карбюратор на чистую рабочую поверхность и снять винты с нижней крышки. Отсоединить крышку. Очистить измерительную диафрагму и прокладку с нижней части карбюратора. Чтобы ускорить сборку, сделать цифровые фотографии деталей перед их снятием.
Шаг 9: Снять винт, крепящий иглу и рычаг подачи топлива. Очистить все входы в карбюратор сжатым воздухом. Дать карбюратору высохнуть в течение как минимум 10 минут.
Шаг 10: Собрать карбюратор (штиль 250). Установить иглу и рычаг карбюратора. Установить дозирующую диафрагму, прокладку и нижнюю крышку. Установить диафрагму насоса и верхнюю крышку.
Шаг 11: Заменить уплотнительную прокладку карбюратора. Подключить дроссельную заслонку. Повернуть карбюратор на монтажные шпильки и вставить его на место. Подключить топливопроводы.
Шаг 12: Заменить крепёжные гайки и затянуть их, чтобы уплотнить прокладку между двигателем и карбюратором. Во избежание повреждения прокладки, затянув крепёжные гайки, используют динамометрический ключ.
Шаг 13: Установить крышку воздушного фильтра и подключить свечу зажигания.
Шаг 14: Установить на место цилиндрическую крышку на цепную пилу. Заполнить топливный бак и можно начинать бензопилить.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

• H: отвечает за работу главного жиклера и регулирует максимальные обороты.
• L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
• S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное

ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен

Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора. Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать. Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать. Примерно на 1.5 оборота открутите оба винта. Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится. После того, как двигатель прогреется, установите его работу на средних оборотах. Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Вывод

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.

Работа двигателя бензопилы основана на сжигании специальной смеси, которая состоит из топлива, масла и воздуха. Чтобы приготовить такую смесь и равномерно передать в камеру сгорания, на моторе имеется специальный прибор — карбюратор.

В конструкцию пилы входит устройство, которое имеет заводские настройки. По мере эксплуатации прибора эти настройки сбиваются, и карбюратор надо снова регулировать. Чтобы понять, как делается регулировка карбюратора бензопилы, нужно знать, из каких частей состоит аппарат и как он работает.
