Разводка сантехники в ванной своими руками, полная инструкция

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

полипропилен;
ПВХ;
металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

В случае поломок можно легко отремонтировать поврежденные участки.
В местах пайки нет зауженностей.
Долговечность.
Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Подготовка схемы

На эскизе будущего водопровода и разводки сточной канализации вам необходимо будет указать места расположения всех без исключения сантехнических устройств, а также подробнейшим образом прорисовать схему размещения трубопроводов, используемых для подачи воды.

На данном этапе специалисты рекомендуют выбирать наиболее оптимальные пути разводки труб за счёт установки общих коллекторных каналов или же путём организации последовательных цепочек трубопроводов с использованием специальных тройников

Обратите внимание на то, что коллекторный способ организации разводки позволит вам снизить издержки на эксплуатацию будущей системы и оперативно управлять потоками воды одновременно по всем потребителям, подключённым на данный момент к коллектору. Ну а преимуществом последовательного способа подключения трубопроводов является явная выгода в расходных материалах, поскольку число трубных соединений в этом случае заметно сокращается

Но, к сожалению (даже с учётом всех своих несомненных достоинств), последовательный способ разводки не может быть реализован в том случае, когда в вашей ванной комнате и санузле располагается большое число удалённых точек водозабора. К тому же в этом случае (в том числе и за счёт применения множества тройников) оперативное переключение водных потоков удаётся организовать только непосредственно перед точкой потребления.

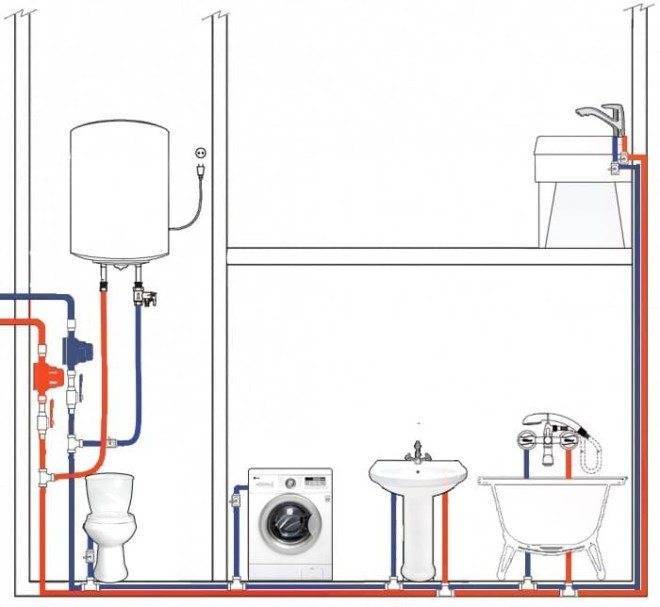

Схема разводки

В современных квартирах есть только два варианта разведения труб, поэтому стоит выделить такие способы, как:

тройниковый;
коллекторный.

Произвести монтаж второго варианта разведения труб достаточно просто, но все же в исполнении коллекторный способ более сложен. Многие мастера считают, что данный метод весьма практичен в плане эксплуатации.

Коллекторный способ предусматривает подведение отдельной трубы к каждому сантехническому прибору. Это делается для того, чтобы при включении воды, она распределялась на всю сантехнику равномерно.

Здесь придется использовать немного больше труб, чем в тройниковом варианте, но число соединений здесь меньше.

Если же говорить о тройниковой системе, то в этом случае на каждом ответвлении устанавливается запорный кран. Это удобно в том случае, если один из сантехнических приборов выйдет из строя, тогда не придется отключать систему полностью.

В любом случае, основной запорный кран обязательно устанавливается.

Порядок действий при проведении водопровода

Правильная разводка труб в ванной полипропиленом предусматривает составление проекта монтажа такой конструкции. В этой схеме нужно прикинуть оптимальные пути прохождения коммуникаций, по возможности свести к минимуму количество их поворотов и угловых соединений, а также постараться избежать пересечений магистралей.

Также нужно определить длину каждого прямого участка, чтобы вычислить количество необходимого материала. Нелишним будет и указать точки подключения всех приборов, чтобы узнать, сколько потребуется соединительной фурнитуры.

Очень важно запастись необходимыми для проведения работ инструментами. Например, для проведения водопровода из полипропиленовых труб список выглядит следующим образом:

газовые сантехнические ключи №1–2;
кусачки;нож;
пассатижи;
гаечные ключи;
рулетка и карандаш;
отвертка;
паяльник для труб;
турбинка и дрель.

Выполнив необходимые подготовительные работы, можно приступать к монтажу. Для начала следует убрать старые коммуникации. Для этого нужно перекрыть подачу воды к ним и срезать их.

Нарезать трубы следует согласно составленной схеме

Придерживаясь составленного проекта, нужно отмерить и нарезать необходимые вам фрагменты коммуникаций. Далее, следует сочленить их, припаяв отрезки один к другому. Для этого их зачищают и снимают в местах соединения фаску ножом, после обезжиривают и помещают в паяльный аппарат. При нагревании до двухсот семидесяти градусов их нужно соединить. Следует знать, что остывают детали в течение нескольких секунд, поэтому постарайтесь точно и аккуратно сочленить отрезки как можно быстрее.

Установите на заранее условленных местах запирающую фурнитуру.

Внутренний метод монтажа труб длительный и трудоемкий, но в результате вы получите полностью скрытую систему водопровода

В зависимости от выбранного способа прокладки труб либо проделайте в стенах углубления для них, либо закрепите на простенках специальные фиксаторы. На местах соединения перегородок лучше установить дополнительные элементы крепления. Теперь вы можете проложить систему и закрепить ее.

Если система работает исправно, в случае внутреннего монтажа можно приступать к декоративной отделке стен. При наружной разводке работы по укладке труб считаются законченными.

Варианты разводки водопроводной системы в квартире

Схему разводки выбирают в зависимости от количества и расположения точек водопотребления

Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

Последовательная схема

Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.

Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.

Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.

Коллекторная схема

К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.

Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.

Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.

Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.

Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.

Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:

провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
не всегда просто найти место для монтажа коллектора.

Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.

Комплексная схема

Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.

Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.

Выбор схемы разводки сантехники в квартире

Существует две разновидности схем подключения сантехники в квартире или доме:

тройниковая (последовательная);
коллекторная.

В первом случае к стояку присоединяют одну трубу подачи воды, а к ней при помощи тройников подключают необходимое сантехническое оборудование. При коллекторной сантехнической разводке в квартире к стояку монтируется коллектор, к которому отдельным отводом присоединяют каждый элемент сантехники. По сути, эти способы аналогичны последовательному и параллельному соединению электрических приборов и обладают сходными особенностями, достоинствами и недостатками. Поговорим о них подробнее.

Последовательная разводка сантехники в ванной

Тройниковая или последовательная схема разводки обычно применялась в советских типовых квартирах. Так что ее недостатки известны всем, кто жил в серийных домах или хрущевках. Во-первых, это невозможность перекрыть воду на каком-то определенном участке водопровода

Неважно, требуется ли вам починить унитаз или заменить смеситель на кухне: без воды в любом случае остается вся квартира

Вторым важным недостатком выступает зависимость напора воды в каждой точке разбора от количества активных точек. Иными словами, при включении крана на кухне, напор в ванной ощутимо падает. А если одновременно с краном включить еще стиральную или посудомоечную машину, пользоваться водопроводом станет совсем неудобно.

Третий недостаток – это большое количество тройников, через которые подключена сантехника. Разводка по квартире при большом количестве соединений становится весьма ненадежной, поскольку возрастает риск протечек. Это делает затруднительным скрытый монтаж труб: придется использовать большое количество ревизионных люков, что может сильно навредить дизайну помещения.

Поэтому данную схему имеет смысл применять только для небольших квартир, и при условии, что в них будет 2-3 точки разбора, не предполагающие одновременного использования. Также при монтаже следует учитывать, что основная труба подачи должна быть больше по диаметру, чем трубы, к которым подключены сантехнические приборы. И, конечно, следует учитывать уровень давления в водопроводной системе дома. Если он невысок, выходом станет коллекторная разводка сантехники в ванной: своими руками или с привлечением специалистов.

Разводка коллекторного типа

Если предполагается, что в ванной будет установлена разнообразная современная сантехника, разводка труб по коллекторному принципу будет более удобной. Она позволяет:

поддерживать стабильный уровень давления в водопроводе, вне зависимости от одновременно включенных приборов;
обеспечивать независимый ремонт участков трубопровода и сантехнического оборудования;
свести к минимуму число соединений трубопровода;
производить скрытый монтаж труб.

Для ванных комнат большой площади, где установлена разнообразная сантехника, схема разводки коллекторного типа будет особенно удобной. Она позволяет устанавливать сантехнические приборы на большом удалении от стояка без ущерба для качества их работы. Кроме того, на каждый при таком типе подключения прибор можно установить индивидуальные фильтры, счетчики или регуляторы давления.

Кроме того, водопровод, устроенный таким образом, гораздо проще обслуживать. В случае неисправности довольно легко определить место повреждения. Для ремонта конкретного сантехнического прибора не придется оставлять без воды всю квартиру. А в случае протечек не нужно будет полностью демонтировать трубопровод: достаточно провести ремонт на конкретном его участке.

Из недостатков системы можно назвать ее высокую стоимость за счет большого количества расходных материалов (труб, запорной арматуры и т. д.). Вторым серьезным минусом выступает сложность монтажа водопровода по данной схеме. Коллекторная разводка сантехники в новостройке своими руками без соответствующего опыта вряд ли получится работоспособной. Следует заручиться хотя бы теоретической помощью специалиста.

Схема разводки труб

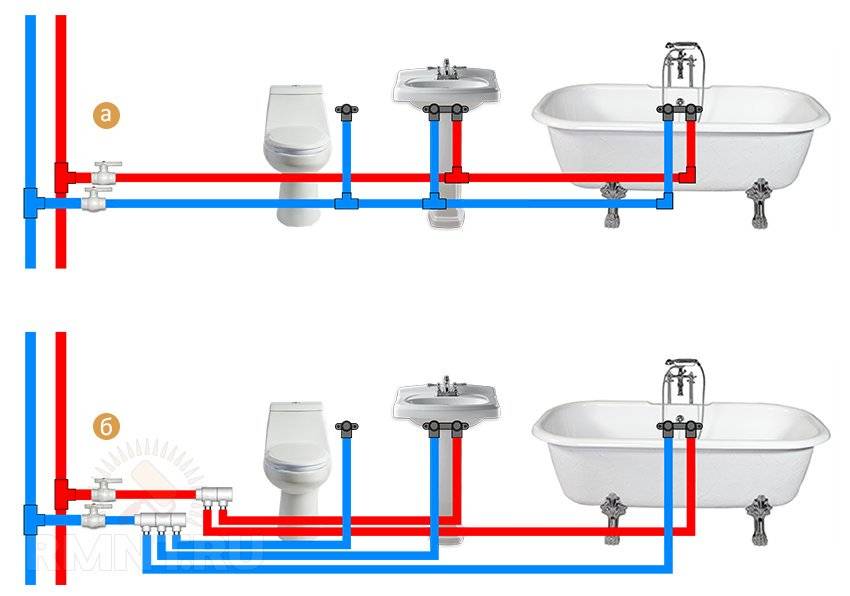

Тройниковая и коллекторная схемы разводки труб

Определившись в количестве сантехники, которая будет подключаться к инженерным коммуникациям, происходит выбор места, где она будет находиться.

Необходимо, прежде всего, определить, где какая сантехника будет устанавливаться.

Для этого нужно разметить все места, где предметы сантехники будут находиться и обвести конуры на полу, после чего вынести технику из санузла. Теперь необходимо на листе бумаге нарисовать схему помещения и нанести на неё схему, как будет проходить трубопровод.

Для этого желательно использовать такие принципы, как:

Нежелательность пересечения труб;
Прокладывать водопровод рекомендуется очень близко к канализации. Это необходимо, чтобы в дальнейшем их было легко закрыть коробом;
Когда будет установлена сантехника, должен обеспечиваться легкий доступ к месту, где трубы будут соединяться уже с гибкими шлангами. При этом большая часть системы должна быть скрыта за специальным коробом.

Не нужно усложнять разводку труб, желательно делать все как можно проще:

все основные коммуникации необходимо прокладывать понизу, непосредственно над полом;
обязательно нужно водопроводные отводы делать через тройники, которые будут направлены перпендикулярно вверх относительно основных труб;
канализационные же отводы рекомендуется делать без вертикальной части, используя только как тройники, к которым будут подключаться непосредственно гибкие шланги.

Есть ли стандарты высоты?

На практике сегодня нельзя выделить какие-то строгие параметры, от которых нужно отталкиваться при установке раковины. Стоит понимать, что владелец будет делать расчёт, исходя из нижнего или центрального трубопровода.

Далее стоит учитывать тип раковины: подвесной, на пьедестале и т. д. Каждый из типов требует отдельного внимания, так как есть существенная разница в креплении.

Если говорить о скрытом монтаже, то здесь эксперты рекомендуют заранее сделать все разметки и расчёты. Любое отклонение в конечном итоге может вызвать течь, которая создаст ряд проблем. Поэтому эту работу лучше доверить опытному специалисту. В любом случае регулируемый сифон позволит выиграть несколько лишних сантиметров пространства, в случае если будет отклонение или ошибка в расчёте.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

полибутилен;
полиэтилен;
ПВХ;
полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Способы разводки труб

Профессионально составленная схема подводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.

Последовательная

Особенности последовательной разводки:

с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
подключают точки разбора от общей магистрали посредством сантехнических тройников;
минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.

Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.

Коллекторная

Характеристика разводки:

напор воды одинаковый во всех точках разбора, независимо от расстояния;
установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
повышается количество используемого материала, переходников.

Как сделать разводку труб в ванной: немного теории

Эта работа не требует специальной подготовки и особых навыков. Благодаря широкому распространению новых материалов и технологий, сложных инструментов и приспособлений также не понадобится. Разводка труб в ванной своими руками доступна каждому, но перед началом монтажа следует ознакомиться с некоторыми правилами.

Основные правила монтажа труб

Разводка труб в ванной полипропиленом предпочтительнее других видов монтажа. Такие коммуникации можно замуровывать в стену (более привлекательный внешний вид) либо укладывать открытым способом.
От коллектора к сантехническому прибору рекомендуется прокладывать цельную трубу (без соединений).
Для монтажа горячего водопровода используют трубы, предназначенные для эксплуатации при высокой температуре.
Обязательно должен соблюдаться уклон труб сливной канализации минимум 3 градуса для обеспечения стока.
Для снижения перепадов давления в таких помещениях как ванна, разводка труб увеличенного диаметра является более предпочтительной (не менее 3/4 дюйма). Правильной будет разводка труб в ванной, схема которой предусматривает прокладку отдельной трубы к каждому сантехническому прибору.
Для регулировки напора воды после фильтра грубой очистки устанавливают редуктор давления. Это устройство предназначено для устранения перепадов давления в магистральных трубопроводах. Его контролируют с помощью манометра (должно быть в пределах 3-4 атм.).
Перекрыть подачу воды для устранения аварии или для замены сантехнического прибора можно с помощью запорной арматуры (обычно — шарового крана). Она обязательно устанавливается после стояка.

Разводка труб в ванной (фото основных деталей смотрите ниже) начинается с присоединения основного шарового крана к стояку.

Требования к шаровому крану следующие:

он должен быть изготовлен из качественных материалов;
рабочее давление должно быть не менее 60 атм.;
рабочая температура – до 1500°С.

Существуют следующие способы прокладки труб:

открытый: трубы крепят к стене поверх отделочного материала, что позволяет своевременно обнаруживать повреждения и оперативно их устранять;
закрытый: трубы прячут в коробе либо замуровывают в стену (для чего предварительно стену штробят), благодаря чему помещение ванной выглядит эстетически привлекательно.

Различают коллекторный и тройниковый (последовательный) методы монтажа.

Тройниковый метод предполагает последовательное подключение сантехнических приборов, для чего от основной трубы делают отводы, подсоединяемые с помощью тройников. Данная схема выгодна с точки зрения экономии материалов, но имеет недостаток: зависимость давления в точках подключения приборов друг от друга. Для безопасного отключения любой из веток необходимо устанавливать дополнительную запорную арматуру.
Коллекторная (параллельная) система основана на подключении трубопроводов к коллектору, имеющему один вход и несколько выходов. Количество трубопроводов равно количеству подключаемых приборов. Перед коллектором, а также после каждого его выхода устанавливается шаровый кран. Такая система требует большего количества материалов для монтажа, значительных трудозатрат, но лишена недостатков тройникового метода.

Замена стояка: с чего начинать?

На данном этапе необходимо согласование работ с соседями по стояку, а также с обслуживающей организацией

Важно заручиться согласием владельцев квартир сверху и снизу, где осуществляется подсоединение новой трубы к старой.
После согласования необходимо с помощью специалиста обслуживающей организации перекрыть подачу воды в подвале и слить ее: труба должна быть пустой. После этого болгаркой необходимо обрезать старые трубы и нарезать резьбу для присоединения тройника с переходником

Дальнейший монтаж выполняется трубами соответствующего диаметра из пенопропилена.

Виды разводки труб

На данный момент при сантехнических работах рекомендуются следующие 3 типа:

Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).

Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.

В квартирах же используют первые две схемы, о них расскажем подробнее.

Разводка труб в ванне своими руками

Прокладку труб в ванне своими руками начинают с проделывания канавок под сам трубопровод. Нарезку и зачистку арматуры под соединительные элементы, называемые фитингами.
После подготовки всех необходимых долбежных работ необходимо подготовить паяльник к работе. Нагреваем до 270 градусов. Нагреваем оба стыковочных конца в течение 4 секунд и сразу соединяем на глубину до отметок на фитинге. Не передерживайте, нагревая элементы. Время выдержки зависит от диаметра каждой трубы, оно указано в паспорте паяльника. (время в насадке диаметр 16 -4сек, 20-5сек, 25-6сек, 32-8сек, 40-10сек, 50-20сек). При соединении концов 4-6 секунд выдерживают, затем нужно дать затвердеть конструкции около 2 минут. Отверстие спайки должно быть закрыто оплавленным наплывом.
Спайку ведут отдельными элементами. Собирают каждый подвод в отдельности на полу. Потом стыкуют всю ветвь к центральному разветвителю. Собрав всю систему и установив на каждую ветвь вводные краны, переходим к прокладке канализационных труб. После соединения промазать стыки герметиком. Запах проходит через резиновые прокладки.
Далее устанавливаем крепежные клипсы, чтобы зафиксировать арматуру внутри каналов. Ставим заглушки на все выводы, и подаем давление. Проверяем на наличие протечек в местах соединений. Все в норме давление трубы держат, утечек не имеем. Можно замазывать раствором готовую прокладку арматуры.
При укладке канализационной разводки не требуется никаких специальных приборов. Производится обычная стыковка соединений. Советуют пользоваться мыльным раствором для облегчения соединений. Используют для проводки канализации до унитаза 100 миллиметровую трубу и колена. От унитаза к раковине и далее используют 50 миллиметровую арматуру. Фиксацию канализационного водопровода осуществляем хомутами.

Самый хороший способ укладки арматуры – скрытый. Но порой встречаются варианты открытой прокладки водопровода, чтобы не портить дорогостоящую плитку. Данный способ прокладки допустим, но чтобы скрыть трубы и соединения разводки, приходится прикладывать дополнительные силы. Монтирование пластиковых коробов, из гипсокартона, обшитого плиткой или окрашенного, делают внешний вид ремонта более интересным.

В частных домах нередки случаи разводки водопровода в полах. Такой вариант упрощает заделку, не нарушая стеновых покрытий. Под пол прячется и канализационная труба. В многоэтажках такой вариант невозможен. В домах, имеющих совмещенный санитарный узел, одну раковину, ванную и унитаз возможен вариант последовательной разводки. Потому что два потребителя воды в один момент времени в своей ванной редко когда окажутся включенными.

В продаже имеются смесители для ванн, имеющие в своей конструкции фильтр тонкой очистки для смягчения воды, особенно когда мы моем волосы. Жесткая вода портит внешний вид и здоровье волос. Вообще рекомендуется устанавливать на вводе трехступенчатый фильтр. Фильтр грубой очистки используют для таких систем, как унитаз, полотенцесушитель, баки нагрева, для отопительной системы. Вторая и третья ступень очистки используется для питьевой воды в раковине и принятия ванны.

Выбор способа и вида разводки

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

Штробирование несущих стен запрещено СНиПом.
Стыки труб, проходящих внутри стены, не допускаются.
Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

Специалисты-сантехники различают три вида разводки трубопроводов:

с проходными розетками;
последовательная разводка;
коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

Параллельная (коллекторная) разводка труб в ванной
