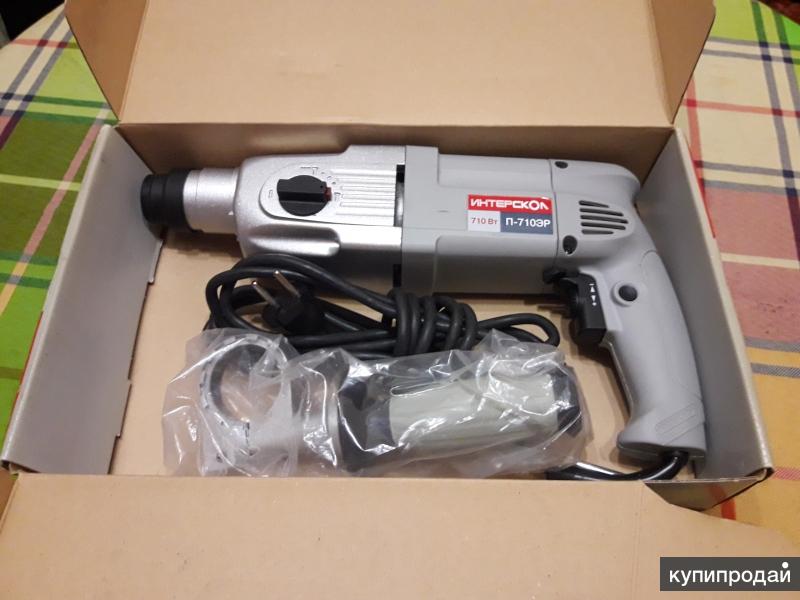

Разборка перфоратора interskol п 710эр

Как Разобрать Перфоратор Интерскол 30

Порядок разборки перфораторов Интерскол

В наше время особой популярностью пользуются перфораторы Интерскол. Они надежны в работах, просты в ремонте. Для них легко достать запасные детали.

Перфораторы Интерскол имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в , надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор

Интерскол П-18/450Эр. Расшифровывается:

• буква П указывает, что инструмент относится к семейству перфораторов;
• цифра eighteen указывает, что с данным перфоратором применяют бур диаметром до eighteen мм;
• цифра four указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На экономическом рынке считаются другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола не закрепленный у него рабочий инструмент. Одновременно, с помощью подшипника качающегося, называемого в просторечье «пьяный подшипник», вращающий момент преобразуется в , передающее ударный импульс на рабочий инструмент.

Что клиенту перфораторы Интерскол собраны по одной общей схеме не состоят из одних не тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

1. Блок редуктора ударного узла.
2. Блок статора.
3. Блок цепей питания не управления.

Ремонт перфораторов Интерскол

следует начинать с изучения схемы инструмента, подготовки инструментов не места работы.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
2. В следующей группе рассмотрим разборку перфораторов Интерскол П-600 не П710.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

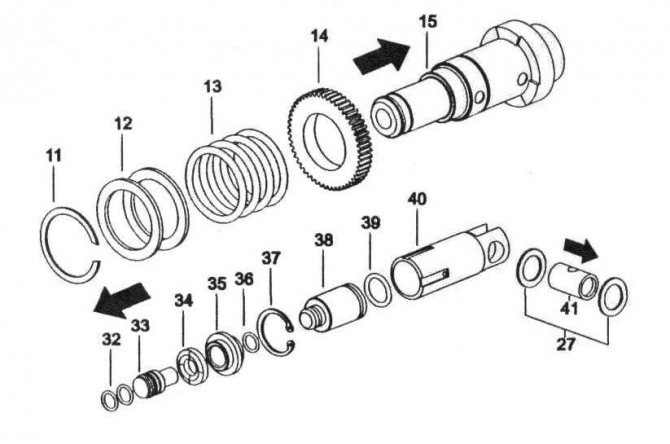

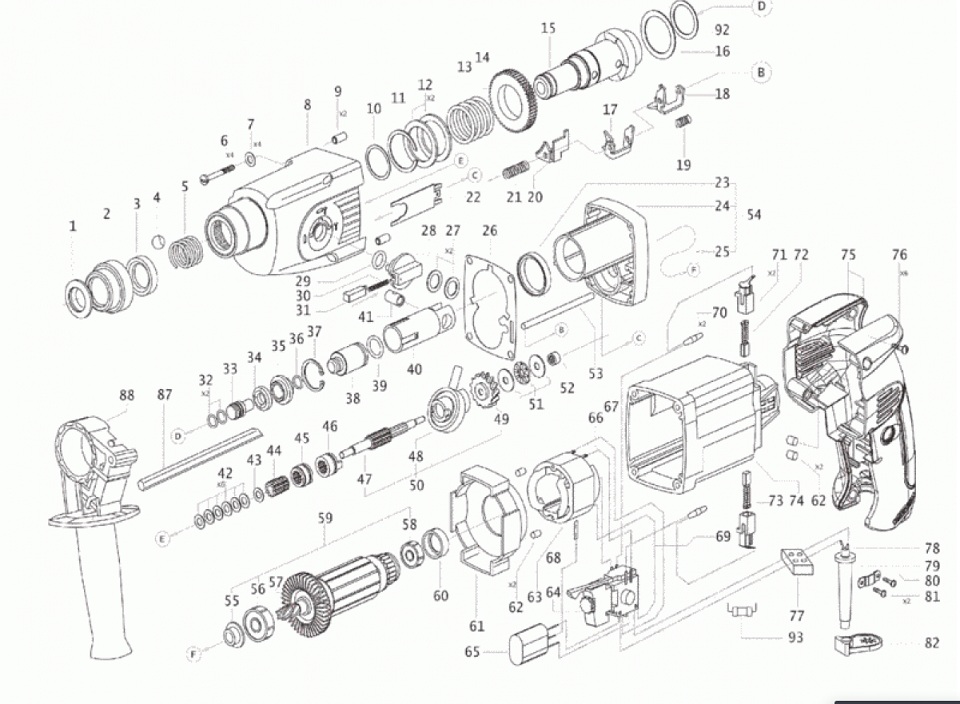

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

• Разрушается юбка поршня;
• Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

• http://tehnika.expert/dlya-remonta/perforator/razborka-i-remont-svoimi-rukami.html
• https://stroy-podskazka.ru/perforator/kak-razobrat-i-otremontirovat/
• https://pochini.guru/remont/remont-perforatora
• http://pro-instrument.com/ruchnoj/remont-perforatora-svoimi-rukami.html
• https://www.spets-stroy-portal.ru/instrumenti-i-tehnika/kak-otremontirovat-ljuboj-perforator-bosch-svoimi-rukami.html
• https://glav-dacha.ru/remont-perforatora/
• https://remoskop.ru/remont-perforatora-svoimi-rukami.html
• http://sdelalremont.ru/perforatory-interskol-neispravnosti-i-sposoby-ustraneniya-svoimi-rukami.html

Профилактические меры

Поломку лучше предупредить, потому лучше придерживаться последующих советов.

1. Пару раз в течении года поменять смазку.
2. Раз в полгода профилактический осмотр щёток.
3. Всякий раз после работы кропотливая очистка.
4. До начала рабочего дня заднюю часть сверла либо долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор не стал нормально работать иначе говоря случилась поломка, почитайте аннотацию и пристально его осмотрите. Загодя до того как приступить к ремонту на дому, реально оцените свои способности. Если убеждены — попытайтесь починить на дому, иначе же, если сомневаетесь, то лучше обратитесь к спецу. Не забывайте, что уже чиненные механизмы не предназначены к гарантийным обязанностям и их с неохотой берут центры по обслуживанию на ремонт.

Источник

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Механизм работы у всех перфораторов схож.

Вращательный момент от ротора передается на вал ствола и закрепленный у него рабочий инструмент. Сразу, при наличии подшипника качающегося, именуемого по простому «пьяный подшипник», крутящий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Нашему клиенту остается перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из 3-х блоков:

1. Блок редуктора ударного узла.
2. Блок статора.
3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с исследования схемы инструмента, подготовки инструментов и рабочей зоны.

Обозначенные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим выставленные перфораторы на группы.

1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
2. В следующей группе разглядим разборку перфораторов Интерскол П-600 и П710.

Советы

При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.

• Перед началом использования осмотрите состояние прибора.
• По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
• Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
• Придерживайтесь норм эксплуатации, указанных в инструкции.
• Храните инструмент в тепле, сухом помещении.
• Не допускайте попадания влаги, а также конденсата из воздуха.
• Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Порядок разборки перфораторов Интерскол

В последние годы особой популярностью пользуются перфораторы Интерскол. Патрон для перфоратора можно видео про как провести ремонт перфоратора. Они надежны в работах, просты в ремонте. Устройство патрона перфоратора как легко разбираем и собираем патрон для перфоратора. Для них легко достать запасные детали.

Перфораторы Интерскол имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в кустарных условиях, надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

• буква П указывает, что инструмент относится к семейству перфораторов;
• цифра восемнадцать указывает, что с данным перфоратором применяют бур диаметром до восемнадцать мм;
• цифра четыреста пятьдесят указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

В рыночных условиях стали другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Как вставить патрон на перфораторе?

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44  из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Переключатель режимов перфоратора Интерскол П-26/800ЭР

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

• уменьшить фиксацию сверла, легко постучав молотком по верхушке;
• выкрутить, использовав отвертку;
• зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон

Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой

Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент

Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.

О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.

Алгоритм разборки

Не забудьте, что ремонт перфоратора возможен только в обесточенном режиме! Из-за схожести по внутреннему составу основной части перфораторов, схема разбора инструмента примерно одинаковая. Начинать разбирать прибор, в случае, если внешних неисправностей не наблюдается, следует с патрона.

Далее последовательно снимаются следующие детали:

• резиновый пыльник;
• стопорное кольцо (с помощью отвертки);
• пластиковый пыльник;
• шайба;
• пластина;
• пружина;
• маленький металлический шарик.

Следующая в алгоритме разбора деталь – корпус. Первое, что следует предпринять, – снять переключатель. Для этого его необходимо перевести в состояние «Удар», обозначенное нарисованным молотком. После, зажав кнопку на этом механизме, повернуть до щелчка.

Это несложно, обычно он держится по периметру на шурупах. В случае проблемы в редукторе, его необходимо демонтировать и поменять травмированные подшипники.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

• произошла деформация шариков;
• износилось ограничительное кольцо;
• дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

• снимается специальное кольцо поз.1;
• освобождается втулка освобождающая поз.2;
• нажимается кольцо специальное поз.3 и достается шарик поз.4;
• извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

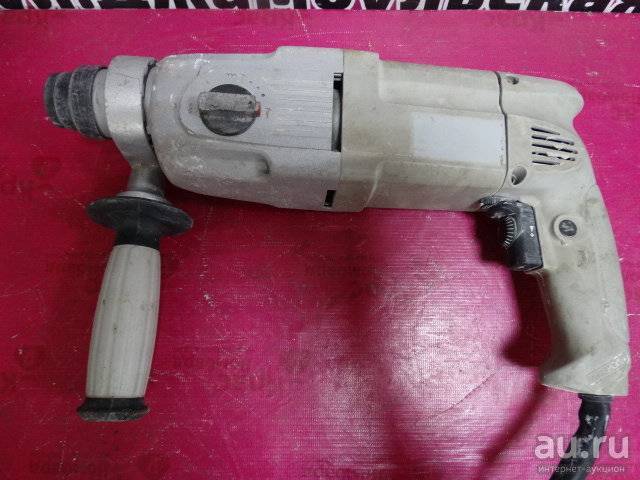

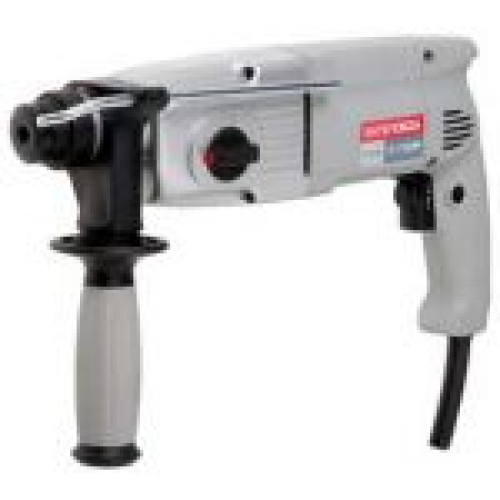

Устройство перфоратора Интерскол

Инструмент способен работать в трех режимах: сверление, удар и сверление с ударом. Патрон типа SDS плюс помогает быстро менять насадки для работы. Предохранительная муфта может предотвратить поломку инструмента, если бур застрянет в материале.

Перфоратор имеет одну скорость и регулировку частоты вращения. Дополнительными возможностями инструмента можно считать дополнительную рукоятку, ограничитель глубины и блокировку кнопки включения.

Все перфораторы фирмы собраны по одинаковой схеме. Здесь есть три основных блока: блок редуктора удара, блок питания, блок статора.

Данные механизмы имеют свои особенности у различных групп инструментов.
