Функциональные нюансы
Производители инструментов для сверления всегда стараются оснастить свои изделия эксклюзивными опциями, поэтому пользователи сегодня имеют возможность приобрести отличный и весьма качественной сборки аппарат. Вот небольшой список основных новшеств от разработчиков современных электродрелей.
- Электронные регуляторы скорости. Самые последние модели электрического инструмента оснащаются умными регуляторами, они весьма удобны — двигатель автоматически отключается в экстренных случаях, например, когда сверло застревает внутри отверстия. Потом включаем реверс и вытаскиваем сверло — таким образом электроника предотвращает перегрев двигателя.
- Реверс — с его помощью дрель способна не только закручивать крепеж, но и быстро откручивать его при демонтаже. Регулятор располагается рядом с кнопкой пуска.
- Ударный механизм. Он устанавливается на особых моделях, за счет его применения можно сверлить отверстия в особо твердом материале. Ударные дрели могут обеспечивать бурение бетона и натурального или искусственного камня.
- Фиксация кнопки старта. Эта функция значительно облегчает процесс сверления — палец работающего не устает. Фиксатор расположен рядом с кнопкой, им очень легко пользоваться: одно нажатие, и дрель работает в постоянном режиме, повторное нажатие разблокирует курок, и он отключает подачу напряжения.
- Ограничитель глубины сверления — металлический стержень, который упирается в деталь или стену и останавливает заглубление сверла на нужном уровне.
- В последнее время появилась и такая уникальная функция, как дополнительная подсветка места работы, что бывает весьма кстати в местах с плохим освещением.
Каждая дрель среднего размера и мощности укомплектована дополнительной рукоятью, которая устанавливается сразу за патроном и помогает процессу: можно удерживать инструмент двумя руками и оказывать на него постоянное давление всем телом.
Разборка электродвигателя
В случае если было определено, что поломка связана с электродвигателем, следует заняться его разборкой. Для этого нужно, следуя инструкции, определить, где находится электромотор, и отсоединить его корпус от редуктора. Понадобится открутить скрепляющие их шурупы. Из направляющей втулки вынуть ротор мотора, после чего станет возможным полный осмотр деталей электродвигателя.

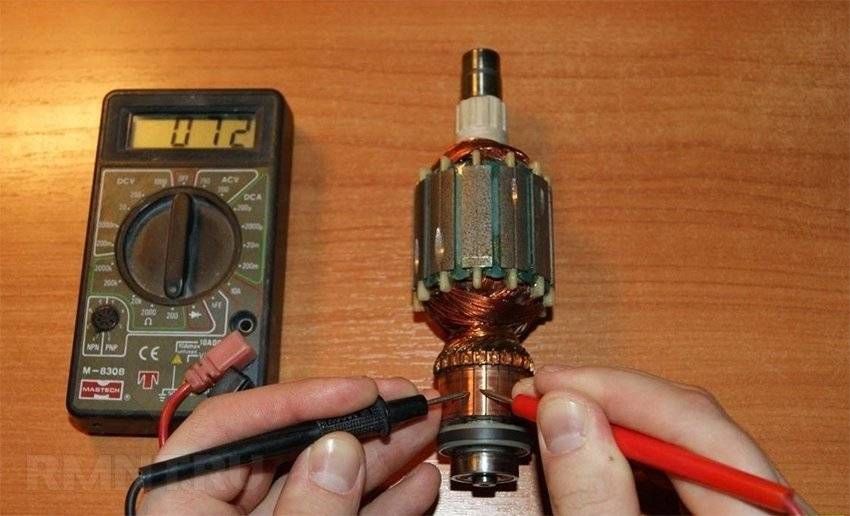

Вооружившись мультиметром, можно проверить обмотки медного проводника, и если будет определено межвитковое замыкание, то придётся заменить якорь на новый. Нелишним будет проверить, не повреждена ли изоляция, и если такая проблема выявлена, то устранить её.
Классификация картриджей
Следующие типы картриджей:
- Бесключевые действия или самозажимное устройство;
- Устройства типа sds сборщик;
- Камера.
На тренировке с картридж без ключа Вы можете изменить сеялку или другое навесное оборудование достаточно быстро без необходимости использования дополнительных приспособлений. Картриджи первого варианта делятся на одинарные и двойные муфты.
Устройства с одной втулкой имеют систему блокировки вала, которая активируется при смене инструмента. У них есть существенный отрицательный момент. Очень низкая прочность фиксирующих элементов, наружные части картриджа выполнены из пластика, что значительно увеличивает их повреждение и повреждение всего устройства.
Производители носят перкуссионные модели и перфораторы продукты камеры, поскольку их конструкция более прочна. Здесь в основном используются патроны под ключ, для надежного крепления бура.
Тип ячейки Патрон был создан в 70-х годах прошлого века, его конструкция отличается тем, что сзади имеются две канавки, а сверло должно быть углублено на 40 мм с помощью хитростей. Имеются 4 канавки: 2 крепления, 2. Для наведения клиньев, режущий инструмент фиксируется с помощью фиксирующих шариков.
В классическом редукторе натяжение регулируется с помощью ключ от картриджа, который поставляется с набором упражнений. Чтобы правильно открутить картридж, необходимо следовать рекомендациям опытного мастера, для этого посмотрите это видео:
Алгоритм разборки перфоратора
Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.
Демонтаж патрона
Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.
Вначале снимите пыльник (1), сделанный из резины. Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3)
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона
В некоторых моделях патронов возможно наличие дополнительных шариков и шайб
Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.
Разбираем корпус
Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.
- Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
- Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
- После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.
Разборка электрической части перфоратора
Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.
- Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
- Выкрутите крепеж, удерживающий сетевой кабель.
- Далее, следует вытащить из креплений провода и снять кнопку пуска.
- Снимите все прикрепленные к статору провода.
- Извлеките щетки, открутив крепежные болты.
- Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
- Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
- Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
- Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.
Как заменить щетки: работа за пару минут
Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.
Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток
Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором
В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.
Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.
Источник
Проблемы с двигателем
Менее распространённый класс проблем — посторонние шумы при работе дрели. Это может быть как треск, так и заунывное гудение. Эксплуатировать дрель в таком состоянии не стоит, на лицо неисправность двигателя.
Электромотор в дрели однофазный коллекторный, чтобы его извлечь из корпуса, её так же потребуется разобрать на две симметричные части. Для более мощного класса инструмента центральная часть корпуса изготавливается цельной, как на УШМ. Чтобы ее достать, придется открутить передний блок редуктора и полностью снять рукоять.
Если при включении дрели через заднюю вентиляционную решётку отчётливо видна электрическая дуга и двигатель натужно гудит, проблема заключается в износившихся или сгоревших щётках. В разных моделях доступ к их замене может обеспечиваться как вообще без разборки корпуса, так и исключительно изнутри

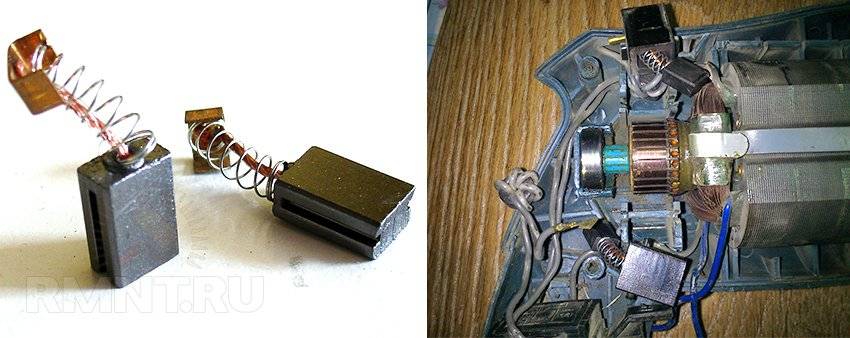

Выбирая щётки для замены, обращайте внимание как на размеры, так и на профиль сечения. Иногда есть смысл временно поставить щётки, оставшиеся после предыдущей замены, но не до конца изношенные
Устанавливая их, учтите, что для щёток с разных сторон может отмечаться разница в угле и плотности притирки, не перепутайте.
Якорь двигателя имеет коллектор с тонкими ламелями, через которые происходит передача тока на обмотки. В этом месте недопустимы загрязнения, следы нагара или сильное окисление. Протрите коллектор чистой ветошью, смоченной растворителем, при необходимости несколько раз потрите мелкой наждачной бумагой. Если провода обмоток отпаялись от перегрева, соединение можно восстановить припоем ПОС-40.
Конечно, неисправности двигателя могут приводить и к полному выходу инструмента из строя, например, при обрыве или коротком замыкании обмоток. Дрель в таких случаях либо не включается вовсе, либо «мычит», стоя на месте. Определить, в статоре или роторе произошло повреждение, можно по следам оплавленного почерневшего лака, либо выполнив прозвонку цепи. И статор, и якорь с крыльчаткой доступны в качестве запасных частей для замены.
Разборка патрона

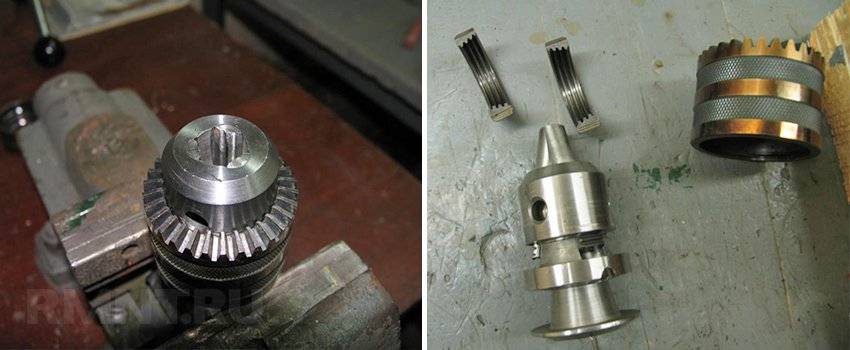

Патрон — едва ли не самая важная деталь инструмента. Производители инструментов делают патроны по разным схемам и по-разному крепят его к основной части инструмента. Основные типы патронов:
- Кулачковый тип. Для вставки и крепления сверла используется особый ключ, который прилагается к инструменту.
- Цанговый тип. Для вставки и крепления сверла достаточно поворота патрона.
- Двух- или одногильзовый быстрозажимной тип. Для вставки и крепления особый инструмент не нужен.
После определения типа патрона, попробуем его снять. Тип патрона не имеет большого значения, процесса съема более или менее универсален:
- Сперва нам нужно ослабить фиксацию патронного винта. Для этого достаточно легко постучать по головке инструмента.
- Возьмите отвертку и открутите крепящий винт.
- Зафиксируйте патрон в тисках и прокрутите шпиндель.
Также перфоратор нуждается в смазке и лакировке. Даже если вы его используете раз в год, смазка поможет предотвратить коррозию и порчу инструмента раньше времени.
Как разобрать пылесос
Если пылесос сломан, то для начала нужно понять, в чем проблема. Диагностика — то, с чего стоит начинать любой ремонт. Иногда, чтобы выяснить в чем именно кроется неисправность, нужно разобрать пылесос. Конечно, каждая модель устроена по-своему, но ниже описан алгоритм разборки, который справедлив почти для всех моделей:
- Демонтаж уплотняющей решетки. Загляните под крышку отсека пылесборника — именно там находится эта решетка. Сама крышка зафиксирована несколькими винтами, которые без труда можно выкрутить простой отверткой с учетом сечения.
- Удаление управляющего блока и крышки пылесборника. Сделать это можно без специальных приспособлений голыми руками, когда вы уберете уплотняющую решетку.
- Снятие пылесборника. Фиксация этой части отличается у разных моделей — либо располагается в специальном пазу, откуда его можно просто достать, либо держится на небольших винтах.
- Отсоединение пластикового основания. Эта операция необходима, если вы хотите разобрать двигатель. Для того чтобы корпус отсоединился — найдите тайный винт (очень популярный тип крепления в подобных приборах).
- Обесточивание двигателя. Для этого нужно просто убрать провода, подающие напряжение. Как правило, они закреплены винтовыми зажимами.
- Удаление прокладки. Она обычно находится на входе приемного шланга.
Снимаем переднюю панель
После демонтажа панели управления настал черед передней панели отделиться от корпуса, дабы позволить хозяину или мастеру устранить поломку. Для того, чтобы снять непосредственно панель, сначала требуется отсоединить манжету – серую часть непосредственно за дверцей, но перед баком.
Обычно для того, чтобы ее отсоединить, достаточно найти и ослабить пружинку, держащую ее. В стиральных машинах Bosch эта маленькая деталь чаще всего скрывается где-то неподалеку от замка двери. Когда пружинка найдена, манжету можно снять и заправить внутрь бака – так она не потеряется в рабочей суматохе.
После этого требуется открутить все шурупы на передней панели, чтобы, собственно, снять ее. Кроме того, нужно также снять замок двери. Достаточно просто поддеть его отверткой и вытащить, а затем, по возможности, отключить от проводов. Теперь переднюю панель можно смело снимать.
Перфоратор Бош сверлит, но не долбит
Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.
Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.
Новый пьяный подшипник
Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.
Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.
Достаете подшипник, удаляете грязь, все части разрушенного механизма.
Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.
Смазка перфоратора
Когда вы знаете, как правильно разобрать перфоратор, можно перейти к смазке. Может показаться, что смазка — интуитивно понятный процесс и не требует особых навыков. Это не совсем так, нужно знать несколько полезных советов, чтобы смазывание имело смысл:
- Смазку нужно проводить даже если вы редко используете инструмент. Насадка, внутренние узлы — все это нуждается в очистке и смазке.
- Если ваш инструмент сделан , то и смазку нужно покупать этой фирмы. Это нестрогое требование, хотя часто встречается в инструкции к инструменту.
- Графитовая смазка или дизельное масло — хороший пример универсальной смазки.
- Не злоупотребляйте смазочными материалами.
Замена патрона дрели
Наконец, наиболее тривиальная проблема: сверло проворачивается в патроне, степень зажатия стала очень низкой. И далеко не каждый имеет представление о том, как снять патрон для замены.
Начнём с наиболее сложных экземпляров: в дрелях мощностью свыше 600–800 Вт патрон может иметь клино-конусную посадку. Шпиндель выполнен втулкой, в которую вставлен хвостовик цангового патрона. Чтобы его снять, нужно найти отверстие сбоку втулки, вставить в него мощную отвёртку и поддеть конец хвостовика, выталкивая его наружу. Если отверстия нет, втулка зажимается в тисках, а по патрону наносят несильные удары молотком через деревянный брусок. При этом удары чередуются в диаметрально противоположных точках с четырёх сторон.
В дрелях невысокой мощности шпиндель имеет наружную правую резьбу на конце, на которую накручивается патрон, и отверстие в центре с левой резьбой, куда закручивается шунтирующий болт. Этот болт имеет головку под четырёхгранную или крестовую отвертку, его необходимо выкрутить. Затем, заблокировав гвоздём крыльчатку двигателя, попытаться резким, но умеренной силы движением сорвать патрон против часовой стрелки. Если резьба закипела, дрель придётся разобрать, чтобы зажать шпиндель вместе с ведомой шестерней в тисках.
Может кто знает как отремонтировать дрель BOSCH.Пропадает контакт в переключателе реверс. А сам контакт находится внутри движка. Как до него добраться не знаю. Может кто сталкивался.
Вы не указали модель ! Скорее всего у вас подгорели контакты переключателя реверса и статора ! Может просто где-то кабель перегибается или проблемы с щётками !
Напишите модель или покажьте фото. У Боша оччень много дрелей с разным исполнением. Трудно советовать, не зная конструктива. Тем не менее, мне кажется, что реверс у вас сконструирован в щёткодержателе (обычно белого цвета), одна часть которого закреплена двумя винтиками на статоре и неподвижна, другая вращается. Между ними находятся переключаемые контакты. Гляньте на их состояние. Как правило щёткодержатель в таких случаях меняется.
Модель BOSCH GSB 13RE Professional. Фото в разборе-[
Пропадает контакт при переключении реверса. Как до этого контакта добраться?
Ну да ! Меняете переключатель реверса и будет вам счастье !
Вся проблема что я не пойму как это разбирается.
Вытаскиваете аккуратно ротор, не повредив угольные щётки, поддеваете тонкой отвёрткой щёткодержатель и снимаете !
Сама конструкция щёткодержателя, если мне не изменяет память, разбирается прокручиванием и поддевание маленьких защёлок !
Хорошая дрель. На всякий случай посмотрите схему: введите модель дрели в строку “Фирменное название” на этой странице: ” >
Если всё равно не понятно, скажите, распишу по пунктам. Вам надо поворотную часть щёткодержателя развернуть в любую сторону на 90 град. В этом положении она снимется с зацепов на неподвижной части. Там уже всё увидите. При повороте она пройдёт через защёлки (с усилием, но аккуратно)
Я не могу даже вынуть движок с корпуса. как это сделать?Что -то не дает. Вынимать все в сборе?
slonikdva А редуктор, обведённый на фото зелёным от корпуса отделяется? Если да, то отделить его, приподнять заднюю часть двигателя вместе со статором (для этого придётся приподнять кнопку и вынуть рычажок реверса). Затем как вам сказали повернув деталь, обведённую красным на 90 градусов отделить её от статора. Сняв эту деталь вы увидите контакты на самой этой детали и на детали, к которой она крепилась – эти контакты нужно почистить, и при необходимости подогнуть. Судя по фото вам коллектор нужно бы шлифануть, ну и корпус помыть – в тёплой воде с мылом зубной щёточкой.
Сердце инструмента
Коллекторный двигатель состоит из трех основных деталей: статора, ротора и графитовых щеток.
Статор
Как правило, его делают из специальных сортов электротехнической стали, обладающих весьма высокой степенью магнитной проницательности. Конструктивно он имеет вид цилиндра с пазами, куда укладывается обмотка из медной проволоки — их две и они располагаются напротив друг друга. Статор жестко закреплен в корпусе дрели.
Якорь
Второе его название — ротор, потому что он находится в постоянном вращении при работе инструмента. Якорь представляет собой вал с запрессованным на нем сердечником из аналогичной статору стали. По всей длине ротора на одинаковом расстоянии проточены специальные углубления, в которые закладывается его обмотка. Их наматывают из цельной проволоки из меди, а отводы крепятся к коллекторным пластинам. Якорь весь разделен на сегменты, его коллектор жестко установлен на хвостовике вала, вся эта конструкция во время работы вращается на подшипниках, установленных с обеих сторон вала.
Конструкция ротора и статора отлично показана на фото: большое ребристое колесо, расположенное на валу впереди якоря — это вентилятор для охлаждения внутренних деталей электродвигателя.
Щетки
По специальным направляющим в корпусе статора во время работы двигателя перемещаются щетки со встроенными пружинами — они передают напряжение на ротор, поэтому между ними и корпусом якоря постоянно происходит искрение, показывающее, что все нормально. В процессе эксплуатации корпус щеток, изготовленный из прессованного графита, изнашивается из-за постоянного трения, поэтому периодически их осматривают и меняют.
Что нужно знать о ремонте перфораторов?
Несомненно, владельцы такого дорогого оборудования хотят, чтобы их устройства были высокого качества и выполняли свою работу на 100%. Прежде всего, правильное использование инструмента защитит вас от серьезных повреждений, о которых мы поговорим позже. И, конечно же, своевременный ремонт устройства. В то же время любая небольшая неисправность уже должна быть поводом для беспокойства и подготовки к ремонту.
Поэтому такими «маяками» могут быть:
- Нестабильная работа перфоратора в рабочем режиме;
- Появление странных звуков при включении удара;
- Запах горения;
- Перфоратор не забивается, хотя для этого нет очевидных причин.
Когда что-то подобное произошло с вашим оборудованием, пришло время его починить
Как и любая такая работа, она требует осторожности, понимания причины неудачи и умения с ней справляться. И ваш первый шаг в ремонте
проанализировать инструмент на его компоненты. Для многих даже этот этап сложный, поэтому нужно знать все с нюансами. как, что и почему!
