Работа шуруповерта от блока питания

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий.

Последовательность переделки на питание от ЗУ:

• Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети.
• Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы;
• В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой.
• Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
• Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

• блоки питания китайского производства напряжением 24 V;
• БП самостоятельной сборки;
• разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

• выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
• на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
• подают питание на переделанный блок;
• вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

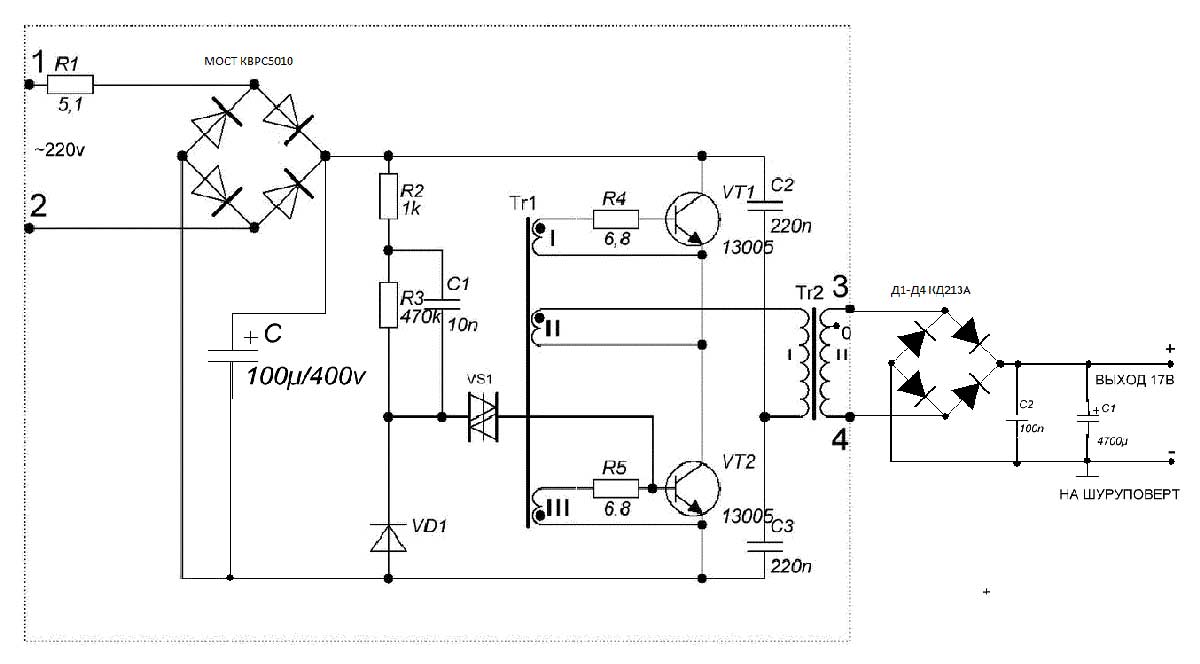

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

• приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
• надфилем стачивают на нем углы;
• изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

1. Предварительно разбирают приобретенное изделие.
2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт? Когда возникает такая необходимость? Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки. Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

• используя зарядку от ноутбука;
• используя блок питания от ПК;
• используя автомобильный аккумулятор;
• используя блок питания от галогеновых ламп;
• используя китайскую плату блока питания на 24V.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

1. Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
2. Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
3. Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
4. Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
5. Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

• приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
• купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
• переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

1. Адаптер питания для ноутбука.
2. Подключение компьютерного импульсного БП (блок питания).
3. Применение автомобильный аккумулятор на 12 В.
4. Сборка самодельного источника питания.

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

• отпадет необходимость выполнения периодической зарядки;
• не будет падать мощность электроинструмента (крутящий момент) во время работы;
• не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

• отвертки с разными наконечниками;
• отвертки с разными наконечниками;
• плоскогубцы;
• кусачки;
• паяльник с набором для пайки;
• изоляционная лента;
• проводки на перемычки, взятые, например, с многожильного кабеля;
• мультиметр;
• нож.

Выносные блоки питания

Есть несколько видов блоков питания, которые можно использовать в качестве источника питания для аккумуляторного шуруповёрта. Рассмотрим некоторые из них.

Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АТ». Такой блок питания отличается от других тем, что на нём всегда присутствует кнопка включения сети 220 В. Также такие блоки питания выгодно отличаются тем, что указанная на нём мощность всегда соответствует действительной, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и вентилятор охлаждения. Нам нужен блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 V должен быть не менее 16 А. Чтобы переделать такой блок питания необходимо, во-первых, раскрутив корпус БП снять защиту от включения. Для выполнения этой работы на разъёме блока питания необходимо найти провод зелёного цвета и соединить его перепайкой или перемычкой с любым чёрным проводом, находящимся на том же разъёме. Во-вторых, в разъёме типа MOLEX (он поменьше) оставляем только жёлтый (+12 V) и чёрный (корпус) провод, красный провод (+5 V) удаляем. Далее, гибким проводом сечением не менее 2.5 мм и необходимой вам длины соединяем провода блока питания с клеммами шуруповёрта

Здесь очень важно соблюсти правильную полярность, поэтому кабель предварительно нужно промаркировать.

Зарядное устройство для автомобильного аккумулятора. Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта

И также нельзя забывать про полярность поданного напряжения.

Зарядное устройство от ноутбука. Этот метод отличается простотой, так как почти не требует технических знаний. Если имеется подходящее по напряжению ненужное зарядное устройство от ноутбука, то проверив его выходное напряжение, можно подключать зарядку к контактам шуруповёрта. Для этого нужно разобрать аккумуляторный блок шуруповёрта и извлечь оттуда пришедшие в негодность аккумуляторные батареи. Сделав в корпусе аккумуляторного блока отверстие, пропустить туда провода от зарядного устройства и соединить их с контактами шуруповёрта, соблюдая при этом нужную полярность. Подав на зарядное устройство сеть 220 вольт, можно начать работы шуруповёртом.

Автомобильный аккумулятор. Этот способ применяется, когда из шуруповёрта выведены провода для подключения от сетевого устройства. Достаточно соединить их соблюдая полярность с клеммами автомобильного аккумулятора, чтобы продолжить работу шуруповёртом.

Самодельный блок питания. Для того чтобы самому изготовить переносной самодельный блок питания нужны знания в области радиотехники, а также уметь читать электрические принципиальные схемы. Для того чтобы сделать самодельный блок питания понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность трансформатора по первичной обмотке должна составлять 205–300 Вт. Напряжение вторичной обмотки нужно подобрать в пределах 18–30 V. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из отдельных диодов также должен быть рассчитан на соответствующий ток. Потери на диодном посту составляют приблизительно 1,5 вольта, соответственно на выходе получится близкое к требуемому напряжение. Практически подобрать требуемое напряжение можно с помощью обычной лампы накаливания напряжением 220 V и мощностью 100 ватт. Подключив её в качестве нагрузки, количеством витков провода на вторичной обмотке трансформатора нужно добиться требуемого напряжения. Далее, собранный блок питания нужно поместить в корпус и вывести низковольтные провода на разъем для подключения к шуруповёрту. А также важно в первичной и вторичной цепях трансформатора установить предохранители, сделав, таким образом, защиту БП от короткого замыкания.

Пошаговые технологии замены питания для шуруповерта

Подключение к зарядному устройству

	Нужно разобрать корпус аккумуляторного блока. Для этого отвинчиваются шурупы, крепящие крышку к основанию. Вытянуть крышку вертикально вверх. Откроются сами аккумуляторы.
	Необходимо просверлить отверстие в нижней части корпуса для ввода внутрь проводов. Желательно использовать резиновую муфту. Она надежно зафиксирует провода во внутреннем пространстве.
	Масса верхней части шуруповерта при использовании аккумуляторов уравновешена нижней частью. Послу снятия аккумуляторов ручка становится легче, возникает эффект опрокидывания. Для уравновешивания масс из деревянного бруска выпиливается груз, который устанавливается во внутреннем объеме аккумуляторного приспособления.
	Остаётся припаять провода к клеммам. Используется направляющий цилиндр из старого аккумулятора. Он поможет центровать клеммы для подключения к инструменту.
	Верхняя и нижняя части соединяются. Вкручиваются шурупы. Изделие приобретает первичный вид. Отличается присутствием провода, который включается в сеть на 220 В.

Следует помнить. Зарядное устройство рассчитано на небольшой ток зарядки. Если в процессе работы будут возникать перегрузки, то блок питания может быстро выйти из строя.

При работе подобная переделка развивает не более 50% мощности, развиваемой при использовании аккумуляторов.

Установка блока питания внутрь корпуса от аккумуляторов

При работе блока питания в ограниченном пространстве выделяется довольно значительное количество теплоты. Поэтому необходимо сверлить отверстия для вентиляции.

	Необходимо разобрать корпус блока аккумуляторов. Вынуть все имеющиеся аккумуляторы наружу. Подготовить блоки питания.
	К проводам высокого напряжения подпаять концы штепсельного разъема. Здесь будет соединяться 220 В. К проводам низкого напряжения также установить разъем. Он в дальнейшем будет соединен с проводами инструмента.
	Остается поджать блок питания к какому-либо краю, чтобы при работе не возникало тряски. Просверлить вентиляционные отверстия. Собрать аккумуляторный блок.
	После сборки блока его устанавливают внутрь шуруповерта. Инструмент готов к работе.

При выполнении производственных задач следует придерживаться режима: 10…15 минут работы, а потом 5…7 минут выключать инструмент. Он должен остывать.

Поэтому опытные мастера переделывают подобным способом два старых аккумуляторных блока. Один остывает, а другой работает. Потом их заменяют. Производительность труда остается довольно высокой.

Изготовление самодельного блока питания, устанавливаемого внутрь корпуса аккумуляторов

Если взяться за самостоятельное изготовление блока питания, то для своего шуруповерта можно изготовить приспособление, рассчитанное на любое напряжение питания. В настоящее время используются инструменты, в которых напряжение изменятся от 9 до 24 В. Поэтому такой способ подойдет для умелых мастеров, которые не боятся заниматься сложным электронным монтажом.

	На первом этапе производится разборка корпуса аккумуляторов. Все пришедшие в негодность устройства изымаются. Они больше не понадобятся.
	Приобретаются необходимые детали. Из них собирается нужная электрическая схема. Желательно подобрать элементы так, чтобы они могли размещаться внутри корпуса.
	Вся электрическая схема собирается внутри аккумуляторного блока.
	Устанавливается верхняя часть. Выводятся провода питания для сети. Остается только установить обновленный блок в шуруповерт.

Внимание! Мощность сетевых шуруповертов обычно составляет 300…400 Вт. Поэтому нужно изготавливать электрическую схему, рассчитанную на достаточно большие токи

Советы по использованию

Эксперты изменения шуруповертов, которые с легкостью справляются с установленной задачей, советуют начинающим следовать определенным правилам:

• Сетевой шуруповерт в состоянии функционировать несколько часов подряд, поэтому давайте ему пятиминутные передышки для предохранения от перегрузок.
• Провод должен крепиться в области локтя для предотвращения помех при работе.
• Блок питания систематически надо чистить от пыли и грязи.
• Аккумулятор (новый) предусмотрен заземлением.
• Не рекомендовано употреблять большое количество удлинителей.
• Не применять шуруповерт при высотных работах (начиная от двух метров и выше).

Следование данным советам поможет сохранить инструмент в рабочем состоянии и продлит его срок эксплуатации.

С этим читают

• Как рассчитать блок питания для светодиодной ленты
• Какими бывают размеры блок-хауса?
• Источники бесперебойного питания для отопительных котлов любого типа
• Как клеить стеклохолст правильно?
• Демонтаж кондиционера своими руками
• Как с помощью болгарки резать металл
• Инструкция по установке светодиодной ленты на потолке
• Виды и подключение rgb-контроллера для светодиодной ленты
• Смазка для перфоратора: для чего нужно смазывать инструмент
• Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Особенности сетевых шуруповертов

Можно трансформировать аппарат в сетевой прибор и по другой методике, основанной на производстве передвижной станции для подпитки шуруповерта. К агрегату подключают эластичный провод, к одному из концов которого прикреплена вилка. Хотя, чтобы эксплуатировать такую станцию, потребуется соорудить специальный блок питания или подключить готовый трансформатор с выпрямителем.

Важно! Не забудьте проследить, чтобы характеристики трансформатора совпадали с параметрами инструмента

Если вы в этом деле новичок, то, скорее всего, выполнить трансформирование катушки своими руками вам будет сложно. Не обладая важными навыками, вы можете ошибиться с числом витков, подбором диаметра проволоки, потому лучше доверить такую работу специалисту или хотя бы человеку, разбирающемуся в теме.

90% техники продается с уже встроенным трансформатором. Все, что потребуется сделать – подобрать оптимальный вариант и сконструировать под него выпрямитель. Чтобы выполнить пайку выпрямительного моста, применяют полупроводниковые диоды, подобранные строго по параметрам инструмента.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

• блоки питания китайского производства напряжением 24 V;
• БП самостоятельной сборки;
• разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

• выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
• на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
• подают питание на переделанный блок;
• вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

• приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
• надфилем стачивают на нем углы;
• изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

1. Предварительно разбирают приобретенное изделие.
2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий. Последовательность переделки на питание от ЗУ:

• Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети.
• Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы;
• В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой.
• Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
• Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

Меры предосторожности

Есть несколько мер предосторожности, с которыми надо ознакомиться перед применением аккумуляторного электроинструмента:

• хранить устройство можно при температуре не ниже 0 градусов;
• нельзя допускать, чтобы на батарею попадала жидкость;
• заряжать АКБ можно только при температуре 10-50 градусов тепла;
• нельзя заряжать поврежденный АКБ.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда перестает работать батарея. В таких случаях придется подключать устройство к сети. Однако перед этим необходимо узнать, как перевести шуруповерт на питание от сети 220В и что для этого надо сделать.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

1. Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
2. Избегать работ на больших высотах.
3. Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

Originally posted 2018-04-18 12:15:52.

Печатная плата

Я плохой проектировщик печаток, поэтому плата у меня получилась громоздкой, двухэтажной. Если кто будет разрабатывать свою печатную плату — буду благодарен если предоставите рисунок, контакты в подвале сайта.

Два уровня платы сделаны из двух кусков стеклотекстолита 70Х70 мм. На первом этаже находятся фильтрующие конденсаторы, силовой трансформатор и мягкими проводами подпаяны транзисторы. Печатка прорезана острым резаком без всякого травления. Монтаж деалей обычный, в отверстие, рисунок со стороны медной фольги. Подпаянные транзисторы находятся на радиаторе под платой вместе с диодной сборкой Шоттки VD3, VD4.

Платы соединены между собой медным одножильным монтажным проводом, перемычка с эмиттера VT1 лишняя, она задумывалась для работы защиты, от которой я отказался.

Вторая плата выполнена поверхностным монтажем. У меня влезли не все выходные конденсаторы, пришлось их добавлять в корпус батареи.

На вторую плату подается сетевое напряжение, с нее же берется выходное. С диодной сборки приходит +, на которую в свою очеред приходят крайние выводы вторички Тр1. При уверенной работе без ОС по напряжению, цепь с С15 не нужна, как и соответствующие этой цепи обмотки.

На плату не влезли все конденсаторы выходного конденсаторного баяна, поэтому несколько конденсаторов пришлось расположить в клеммном углублении батарейного отсека.

Дно батарейного корпуса пришлось вырезать, так как плата не влезла полностью, к тому же для надежности был использован радиатор. В конечном итоге у меня получился такой блок:

При грамотном проектировании и использовании подходящих компонентов, блок все-таки можно поместить в родной корпус батареии не вылазия за его пределы. Мне это почти удалось. С другой стороны, если использовать блок отдельно от шуруповерта, можно вообще не переживать за габариты. Однако в таком случае придется использовать провод от преобразователя до шурика сечением не менее 2,5 мм2. На 4-х метровом проводе 1,5 мм2 мощность немного падает.

Данное решение является интересным с точки зрения применения: никаких ШИМ-ов и сложных схем, его можно применять для питания различных мощных приборов. Не зря ведь эту схему широко используют для питания галогенных ламп!

На этом мы закончим описание, позднее здесь же дам объективную оценку использования блока в реальных, рабочих условиях стройки. Предварительная оценка по мощности вращения: 5+!

С китайским блоком питания

При отсутствии ненужного компьютерного блока питания подойдет бюджетный вариант в виде недорогого элемента китайского производства, который можно пробрести на любом радиорынке. Напряжение на выходе у такого источника должно составлять 24 В. При этом его потребуется переделывать, чтобы он передавал на инструмент ток силой не более 18 В.

Ниже будет рассказано, как переделать шуруповерт из аккумуляторного в сетевой, используя китайский преобразователь:

1. В приобретенном элементе выполняют замену резистора с высоким постоянным сопротивлением (R10) на регулируемый с максимальным пределом 10 кОм (значение параметра выставляют выше 2300 Ом, иначе шуруповерт не будет работать).
2. Подают ток на источник.
3. С помощью мультиметра замеряют показатели.
4. Настраивают ампераж регулируемый резистора, чтобы значение на выходе не превышало 9 А.
5. Извлекают внутренние комплектующие из корпуса АКБ электроинструмента.
6. Припаивают кабель блока питания к контактам, а затем выводят его наружу, просверлив отверстие в «коробке» аккумулятора.
7. Обновленную батарею крепят к корпусу агрегата для проведения пробного запуска.

Переделанный аккумулятор станет легче после извлечения всех элементов, что приведет к потере балансировки. Для ее нормализации рекомендуют разместить внутри пустого корпуса АКБ небольшой груз. Также стоит позаботиться и о достаточной длине кабеля, соединяющего инструмент с источником питания. В противном случае это негативно отразится на комфорте эксплуатации электрошуруповерта.

Самодельный блок питания

При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы.

Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:

• Разборка и демонтаж корпуса старого аккумулятора;
• В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения.
• После пайки проверить напряжение на выходе мультиметром.
• Собрать плату на корпус аккумулятора.
• Подключить соответствующие провода к выходам низкого напряжения инструмента.
• Проверить работу, подключив переделанное устройство к сети.
