Пружина стартера бензопилы husqvarna

Виды бензиновых пил

В зависимости от типа использования и соответственно технических характеристик, которыми обладают различные модели бензопил, они квалифицируются следующим образом:

Бытовые – предназначены для не продолжительной работы и выполнения не сложных операций. Обладают не большим весом, компактными размерами, удобны в обслуживании и эксплуатации. Продолжительность использования подобного инструмента – до 1,0 часа в день.

Полупрофессиональные – используются в различных областях строительства, в разных сферах жизнедеятельности человека. Являются универсальным типом данного вида инструмента. Продолжительность использования – до 10,0 часов в день.

Профессиональные – используются при промышленных объемах производства пиломатериалов, продолжительных режимах использования (до 16,0 часов в день) в круглогодичном цикле эксплуатации.

Правила обкатки

Обкатка бензопилы не проводится долго на ХХ. Поэтому после запуска мотора необходимо поработать вхолостую около 5 минут, затем приступать к пилению деревьев диаметром не более 10 см на средней скорости.

Технологический процесс осуществляется по циклической схеме:

• 1,5 минуты с минимумом нагрузки;
• 20 секунд на ХХ без нее.

После эксплуатации первых 25 часов агрегат может выходить на полную мощь, осуществляется приработка всех трущихся деталей.

В этот период обязательно придерживаются рекомендаций:

• не перегревать силовую установку;
• не работать долго на ХХ;
• максимально не нагружать;
• сдерживать длительную пробуксовку муфты.

После окончательной приработки проводят такие работы:

• осмотр кривошипно-шатуннового механизма;
• очистка нагара на всех деталях;
• проверка крепежей;
• сборка;
• подготовка горючей смеси;
• регулировка карбюратора на наибольшую мощность при нагрузке.

Пильной цепи также нужна обкатка

Внимание уделяют ее смазке и натяжению. Деталь натягивают так, чтобы она могла свободно проворачиваться рукой

Смазку осуществляют методом погружения в масло. Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение.

голоса

Рейтинг статьи

Ремонт бензопилы Хускварна 240. Ремонт бензопилы Хускварна 240

У бензопилы Хускварна 240 два болта, на которые шина ставится. один поджимается после установки крышки, а один, который справа, не крепится и при работе вываливается. вчера слетела цепь из-за этого. Что делать? почему так происходит? Цепь, скорее всего, слетела из-за слабого натяжения, да ещё при работе нагрелась и удлинилась. Я слышал что есть автоматические масляные насосы которые работают только тогда когда начинает вращается цепь, а то у меня на холостых насос работает, масло зря течет. Автоматические — это маслонасосы, у которых подача масла для смазки цепи во время работы пилы происходит без помощи работающего с этой пилой человека. У меня на 435-й модели привод на масляный насос работает от барабана сцепления совмещённого с ведущей звёздочкой. Т. е. звёздочка и, соответственно, цепь движутся — масло идёт, остановились и подача масла прекратилась. А вот в 240-й модели, посмотрел по деталировке, больше похоже на то, что привод выполнен через червяк напрямую с коленвала, т. е. насос работает всё время пока вращается коленвал. Подскажите пожалуйста, как заводить бензопилу Хускварна 240e. Надо сначала поставить на тормоз, выдернуть подсос, завести до первого чиха, убрать подсос (на половину или полностью?) затем как заведется газануть или не газовать? убрать тормоз или нет? и 30 сек греть, после чего убрать тормоз и подсос? или после 30 сек. прогрева газануть нужно? 1. Перед тем как заводить потяните рычаг тормоза на себя (выключите его), это делается, чтобы не сжечь сцепление. Фирмачи просто перестраховываются, когда советуют заводить при включённом тормозе. 2. Выдвинуть подсос и дёргать за стартёр до первого чиха. 3. Задвинуть подсос до половины или совсем (пробуйте так и так, как лучше заведётся) и заводите пока мотор не заработает на холостых (цепь будет быстро крутиться). 4. Нажать на газ и мотор заработает без вращения цепи. Прогревайте около минуты и пилите. Не забывайте про тормоз. При нажатии на газ при включённом тормозе, сожжёте сцепление и т.д.

Типичные неисправности

К наиболее распространенным поломкам инструмента можно отнести следующие:

• проблемы в системе зажигания;
• остановка работы бензопилы в процессе выполнения распила;
• потеря мощности при работе;
• изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
• проблемы в системе подачи топлива;
• неисправности, связанные со стартером.

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

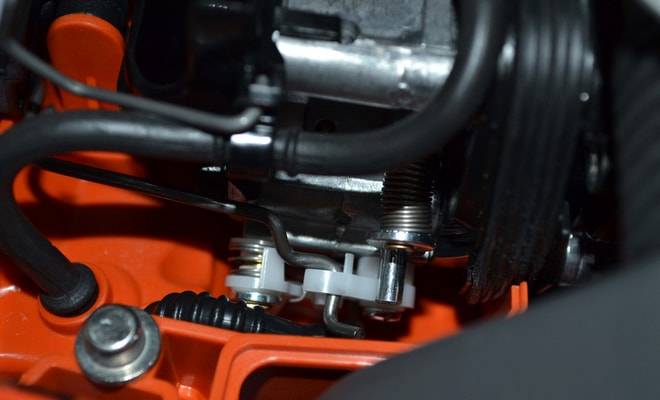

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Ремонт стартера Хускварна и Штиль – тонкости и особенности в работе

Чтобы отремонтировать стартер на пиле Штиль 180 нужно провести следующие пошаговые действия:

1. Откручиваем внешнюю крышку шуруповертом или специальной отверткой.
2. Разбираем компоненты стартера цепной пилы, а именно – втулку, пружину запуска, крышку, ручку, шнур, катушку, дефлектор.
3. Рассматриваем каждый из них на отсутствие трещин, дефектов, изменений цвета и структуры.
4. Часто шнур оказывается порванным или намотанным вне катушки пуска. Нужно самостоятельно намотать его на место, прокрутить несколько раз для запуска или заказать новый в нашем магазине. Бывает, что он обрывается в месте крепления к ручке или пусковой катушке.
5. Повреждённый шкив представляет собой треснувшую, расколотую или деформированную деталь, что не может работать полноценно. Мы приобретаем новый, и заменяем его на место старого.
6. Пружина запуска в большинстве случаев лопается, не выдерживая нагрузки. Дефекты на месте её крепления, месте вставки и другие неполадки тоже являются весьма популярными.

По завершению ремонта системы нужно собрать её в правильном порядке. А именно, шкив располагается над запускной пружиной, прочно сцепляясь с ней; он обматывается шнуром, край которого продевается в крышку так, чтобы в момент старта шкив накручивал трос вовнутрь. Необходимое напряжение можно достичь, сделав четыре оборота. Все детали процедуры вы сможете уточнить для себя на детальном видео.

Ремонт стартера Хускварна почти ничем не отличается от аналогичных операций, произведенных со стартером Штиля, но важным нюансом здесь есть соблюдение соответствия деталей к самой бензопиле. То есть, если вы пробуете катушку от совершенно другой пилы, то это может повлечь за собой неприятные последствия в работе. Другое дело, если магазин рекомендует дешевый аналог, с которым ваша пила проработает длительный период. Стоит отметить, что к Хускварне 142 или Штилю 180, как к наиболее популярным потребительским пилам, не стоит использовать самодельные элементы, к примеру, шнур или другие приспособления. Хускварна пружина стартера является одной из наиболее часто заменяемых деталей. Отчасти это происходит по вине оператора, если он регулярно прикладывает сверх усилия для старта пилы, а иногда и от ненадёжности крепления одного из краёв пружины. Аналогично нужно проводить замену деталей на пилу Урал, разве что, приложить немного больше физических усилий.

Как разбавить бензин для бензопилы Хускварна

Для производительной работы и увеличения срока эксплуатации на высокой мощности соблюдают пропорцию масла и бензина для бензопилы, отмеряя мерным бачком соотношение ингредиентов топливной смеси. При приготовлении даже небольшого количества малая неточность влияет на качество горючего.

Для разбавления используют качественный бензин с минимальным октановым числом — RON 90. Если параметр меньше рекомендуемого, двигатель начинает стучать, что приводит к его перегреву и усилению нагрузки на подшипники. При постоянной работе на высоких оборотах выбирают бензин с увеличенным показателем.

Масло рекомендуют использовать 2-тактное.

Чтобы правильно разбавить бензин для бензопилы, применяют такую схему смешивания:

• для моторов с рабочим объемом цилиндра до 80 см³ — 1:50 (2%), т.е. 5 л бензина — 0,10 л масла;
• для двигателей с объемом выше 80 см³ — 1:33 (3%), т.е. 5 л бензина — 0,15 л масла.

Способы устранения неисправностей и ремонт своими руками

Ремонт бензопилы Хускварна осложнен тем, что для этого требуются специфические инструменты, которые обычно не входят в арсенал домашнего мастера. Но все из них можно либо купить в магазине автозапчастей, либо изготовить своими руками.

Бензопила Хускварна 142 — технические характеристики

Помимо обычных наборов отверток и молотка, потребуются:

• Поршневой стопор. Может быть заменен синтетическим шнуром от стартера с навязанными через 2–3 см узелками.
• Отвертка под головки болтов на бензопиле. Они бывают специфические — в виде полукружий или звездочек.
• Ключ для регулировки сцепления.
• Свечной ключ комбинированный.
• Компрессор для очистки внутренних объемов от опилок, пыли и грязи.

Если планируется очистка и устранение неисправностей цилиндропоршневой группы, то потребуется прибор для измерения компрессии и клей-герметик.

Порядок разборки бензопилы Husqvarna следующий:

Схема устройства для проверки зажигания бензопилы

• снимается верхняя крышка;
• отсоединяются аварийный тормоз и пильная шина с цепью;
• снимается стартер;
• выкручивается свеча;
• через свечное отверстие устанавливается поршневой стопор и демонтируется маховик (потребуются значительные усилия).

После этого отсоединяют переднюю рукоятку, за ним — карбюратор, масляный насос и в последнюю очередь — двигатель.

Устранение неисправностей системы зажигания сводится к замене вышедших из строя свечей на новые. Используются только свечи Champion RCJ7Y. Катушка зажигания в бензопилах Хускварна электронная, необслуживаемая, при выходе из строя заменяется полностью, как и стартер.

Свеча зажигания Champion RCJ7Y

Необходимости в регулировке системы зажигания нет. Единственная неисправность, которая решается регулировкой — это установление зазора между маховиком и катушкой. Зазор устанавливается с помощью слесарных щупов. Стандартная величина — 0,2 мм.

Настройка топливной системы

Топливная система бензопил Хускварна отличается сложностью. В домашних условиях ее ремонтом, как и обслуживанием цилиндропоршневой группы, лучше не заниматься. Максимальная неисправность, которую можно устранить в домашних условиях — это прочистка сапуна, устранение пережатия шланга и замена фильтра. То же касается и масляной системы — устранение неисправностей сводится к прочистке отверстия в сапуне иглой либо сжатым воздухом. Рекомендуется делать это профилактически каждые 2–6 месяцев — в зависимости от интенсивности работы пилой.

Бензопила Husqvarna 142

Регулировка карбюратора

Карбюратор Husqvarna 142 имеет 3 регулировочных винта, маркированных H, L и T. Первый предназначен для установки впрыска на максимальных оборотах, второй — на малых, третий определяет параметры впрыска топлива на холостом ходу.

Регулировка карбюратора бензопилы Хускварна 142

Вначале регулируется впрыск топливной смеси вхолостую проворотом винта L на ¼ оборота против часовой стрелки. Если пильная цепь движется — движение прекращают зажимом винта T. Настройка производится при зрительном и слуховом контроле — мотор не должен визжать, и из него не должен идти белый дым. Правильное положение винта определяется эмпирическим путем.

После этого зажимается акселератор бензопилы и точно таким же способом регулируется впрыск на высоких оборотах винтом H.

Подсос лишнего воздуха в карбюратор устраняется заменой порванного шланга — черной трубки, идущей к карбюратору либо его более плотной подгонкой.

Видео по теме: Разборка, сборка бензопилы HUSQVARNA 142

Публикации по теме

Бензопила Husqvarna 135 – незаменимый помощник дома и на даче

Бензопила Husqvarna 372 XP – область применения и технические характеристики

Характеристики и описание бензопилы Хускварна 142

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

1. Внешний конец используемой пружины нужно зафиксировать в специальном ограничительном выступе. При этом второй конец при помощи отвертки потребуется установить напротив штатного отверстия внутри замка;
2. Далее петлю, расположенную на внутреннем конце стандартной пружины, следует совместить с отверстием. Для этого лучше использовать отвертку. При совмещенных концах диск потребуется опустить;
3. После монтажа диска нужно проверить, чтобы собачка заводского храпового механизма бензопилы встала на свое штатное место. Затем можно собирать храповик в обратном порядке.

Чтобы намотать пружину на стартер бензопилы, нужно учитывать все имеющиеся отверстия и выемки. После монтажа потребуется натянуть пружину. Как только слабина будет устранена, пружину останется накрутить на несколько оборотов – это нужно для поддержки требуемого натяжения установленной детали.

Почему не заводится и что делать

Среди неисправностей бензопилы Хускварна выделяют слабый запуск двигателя. Мотор или совсем невозможно завести, или он плохо заводится.

На вопрос, почему не заводится бензопила, однозначного ответа нет. Главной сборочной единицей инструмента является двигатель. На стабильность работы влияют такие условия:

• смешивание топлива;
• воздух;
• наличие искры;
• смазка.

За каждый фактор отвечает свой рабочий узел:

• за горючую смесь — карбюратор;
• за воздух — система очистки, в частности, воздушный фильтр;
• за искру — механизм зажигания и свеча;
• смазку — смазочная система и бензин.

К распространенной причине того, что бензопилы не заводятся, относят несоблюдение алгоритма запуска. Моторный агрегат должен запускаться только после полной сборки всех деталей:

Тормоз цепи всегда включен. Чтобы не потерять контроль над инструментом, нельзя стартовать в воздухе.

Запуск мотора в холодном состоянии производится так:

1. Кладут инструмент на землю, наступают правой ногой на заднюю ручку, левая рука расположена на передней рукоятке.
2. Пила находится в устойчивом состоянии, цепь не касается грунта.
3. Правой рукой берут рукоятку стартера, тянут шнур, при этом его не закручивают вокруг руки.
4. Как только произойдет первая вспышка, возвращают рычаг воздушной заслонки в начальное положение, открывая ее, и повторяют старт.
5. Газуют и отпускают. Блокировка отключается.
6. Переводят мотор на холостые обороты за счет быстрого выключения газового ограничителя.

Запуск теплого двигателя осуществляется в той же последовательности, но без открытия заслонки.

Если старт произведен правильно, но двигатель не работает, возможная причина — отсутствие топлива в баке, или не заполнена топливная камера карбюратора. Проверяют бак и камеру, наполняют их смесью.

При неисправности зажигательной системы осматривают свечу и проверяют на наличие искры на электродах. Если она мокрая (бензин заливает свечу), а искра не обнаружена, деталь выворачивают, просушивают или меняют. Если она сухая, искра присутствует, то проблемы в топливной аппаратуре — засорение, разгерметизация бензозаборника.

Неисправности магнето также подтверждаются слабой искрой. Несмотря на работу зажигания, может отсутствовать вспышка в цилиндре, при этом свеча, вывернутая из цилиндра, влажная. Способ устранения — продувка цилиндра при открытых заслонках карбюратора.

Электроды системы покрываются нагаром или замаслены. Это устраняется с помощью металлической щетки. Свечу промывают, очищают, дав бензину испариться.

Нарушение зазора между боковым и центральным электродами приводит к плохому старту. Нормальный показатель интервала — 0,6-0,7 мм. Его подгоняют способом подгибки.

При повреждениях керамического изолятора, окружающего центральную свечу, или токоведущей жилы провода производят замену.

Если заводится и глохнет

Бензопила Хускварна заводится и глохнет при нажатии на газ. К этому приводит засор жиклера карбюратора и загрязненность фильтра топливного бака. Дефект устраняют следующим образом:

• отсоединяют топливный шланг от карбюратора;
• производят осмотр вытекания жидкости — сапун чистый, если выходит полная струя.

Следующей причиной, почему глохнет бензопила, является загрязнение глушителя выхлопными смолами. Вопрос решается очисткой.

Износ поршневых колец влияет на работу цилиндропоршневой группы. При наличии люфта во время проверки производят замену деталей.

При запуске двигателя агрегат также может заглохнуть:

• в результате попадания воды в смесь;
• из-за слабой цепной смазки;
• подтекания масляного провода;
• засора каналов.

Внимание обращают на цепь:

• при увеличенной сухости прочищают подающие масло каналы, осматривают элементы соединения штуцеров с трубками;
• при течи масла в соединительных точках или наличии трещин на трубках заделывают герметиком.

Мотор не развивает обороты:

• если пригорают поршневые кольца в канавках;
• при износе и потере эластичности резиновых уплотнителей картера;
• негерметичности соединения цилиндра к картеру;
• из-за неправильной установки угла опережения зажигания;
• в результате загрязнения ребер цилиндра и решетки вентилятора;
• при сильной нагрузке сразу после покупки нового двигателя.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно.  Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снятОткручиваем винтВинт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пускаКатушка стартераКатушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже.  У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуреШнур закрепленВыступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пускаВинт прикрученШнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.

Эксплуатационные особенности

При эксплуатации бензопилы Хускварна 142 нужно учитывать ее особенности. Это упрощенная полупрофессиональная модель, не предназначенная для каждодневного длительного использования. Основная сфера применения бензопилы Husqvarna — садово-дачные работы и сфера ЖКХ — подрезка крупных сучьев, валка высохших деревьев и т. п.

Устройство бензопилы Хускварна 142

Силовая установка — двухтактный карбюраторный двигатель рабочим объемом 40 см3 и мощностью 2,58 л. с., с воздушным охлаждением. Работает на бензо-масляной смеси в соотношении бензина к маслу как 50:1.

При эксплуатации требуется фирменное масло Husqvarna, но при отсутствии такового, изготовитель разрешает применение любого качественного машинного масла, но в другом соотношении — 33:1.

Бензопила Husqvarna отличается минимумом органов управления — есть только выключатель, рычаг положения воздушной заслонки и комбинированный рычаг управления дросселем. Праймер, т. е. кнопка подсоса топлива, у этой модели отсутствует, что усложняет запуск, но облегчает устранение неисправностей.

Особенностью бензопилы Husqvarna является рекомендуемый режим ее работы — на высоких, а не на низких оборотах.

Эксплуатационные качества позволяют пилить сухое и сырое дерево различных пород, включая такие твердые, как дуб и бук. В целом бензопила Husqvarna 142 характеризуется высоким качеством сборки, неприхотливостью и надежностью. Неисправности в работе возникают редко и в основном связаны с неправильной регулировкой карбюратора или выходом из строя расходников.

Преимущества бензопил Хускварна

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Как собрать стартер на бензопиле?

После замены неисправных элементов стартера приходит очередь его обратной сборки. При этом нужно соблюдать максимальную точность, так как малейшее несоответствие может привести к поломке пускового механизма. Сборка узла должна выполняться в такой последовательности:

1. Штатный тросик потребуется заправить в заводское отверстие катушки. Шнур, при этом, наматывать не нужно;
2. Далее потребуется вставить катушку на ее базовое место. На этом этапе многие новички допускают типичную ошибку. На поверхности катушки есть 2 шлица. В один из них должен попасть штатный зацеп спиральной пружины. Для этого катушку потребуется установить таким образом, чтобы она плотно встала на свое изначальное место, а имеющийся зацеп попал точно в шлиц. Правильность монтажа нужно проверить путем прокручивания катушки по ходу стрелки часов до появления сопротивления;
3. Затем нужно установить устройство облегченного запуска бензопилы. При этом выступ последнего должен расположиться в выемке установленной катушки;
4. После этого потребуется винт и шайбу для фиксации устройства;
5. Далее второй конец шнура нужно заправить в специальное выпускное отверстие;
6. На следующем этапе потребуется заправить тросик в пусковую рукоятку. С этой целью на конце шнура потребуется завязать узел среднего размера. Если он будет слишком малым, то тросик будет проскальзывать, из-за чего быстро намотается на барабан пускового механизма;
7. Затем потребуется выпустить петлю внутрь стартера. Сразу после этого следует начать вращение пускового механизма по ходу стрелки часов. При этом шнур наматывать не нужно. Далее катушку потребуется зафиксировать рукой, и вытянуть петлю за ручку наружу;
8. После этого нужно проверить работу пускового механизма;
9. Если узел работает исправно, останется установить его на инструмент, и прикрепить тремя винтами.

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

• Шкив стартера полностью лопнул, или на нем появились трещины;
• Лопнула пружина;
• Порвался трос стартера.

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

1. Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
2. После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
3. Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;
4. Далее со стартера для осмотра снимается катушка с тросом.

В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:

• Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
• Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;
• Повреждена собачка маховика стартера.

В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.
