Как проверить катушку зажигания

Одним из важных составляющих системы зажигания хоть какого двигателя внутреннего сгорания является катушка. Конкретно она считается основным узлом контактной, бесконтактной, также электрической систем зажигания, выполняя роль типичного накопителя энергии, созданной для предстоящего рассредотачивания заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе мотора, а ее полная поломка и совсем делает неосуществимым запуск мотора. Вот поэтому при троении мотора, потере его мощности либо других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Система зажигания бензопилы. Как проверить магнето. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

• Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
• Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. Как проверить катушку зажигания мультиметром. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

https://youtube.com/watch?v=3L-ja5c7ObY

Как проверить катушку зажигания на бензопиле

всем большой привет бесплатная консультация skype: opk.vitek ТЕЛ: 380979677418.

Как проверить катушку зажигания

Как правильно проверить катушку зажигания, понадобится мультиметр, мануал к вашей технике и пара рук.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Проверить катушку зажигания мультиметром совсем несложно, и сегодня мы разберемся, как это можно сделать. Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Как работает система схема зажигания бензопилы с надо прозвонить катушку. Как проверить зажигание бензопилы угол опережения зажигания на. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

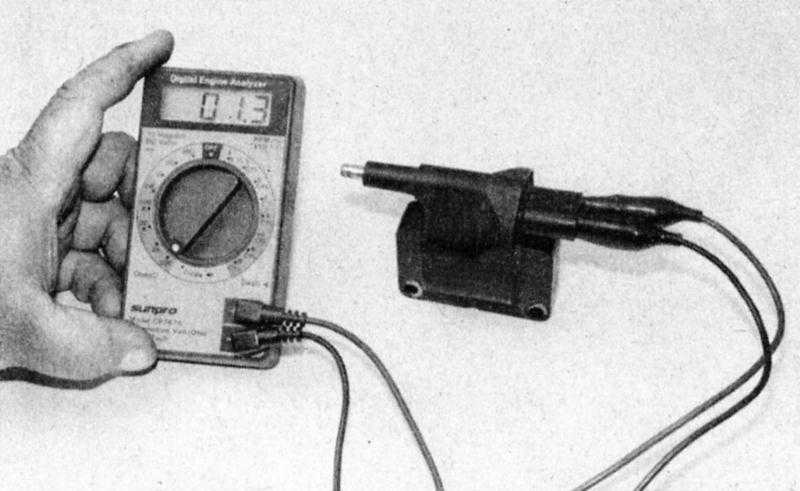

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

Важно! Повреждение внутренней изоляции при осмотре нельзя идентифицировать. Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

Не знаете, как проверить зажигание на бензопиле? Для начала:

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• коричневый налет на керамике обмотки указывает на гуляющую искру;
• ищут трещину в свече (трескается иногда колпачок).

Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого.Выполнение самодельного зажигания. Этот тест предполагает использование свечи

Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

1. Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
2. Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Конструктивные особенности заводской системы зажигания

Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:

• магнето, или заводской катушки зажигания;
• свечи с предустановленным колпачком;
• электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
• клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.

В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.

Магнето, предусмотренные в штатном устройстве встроенного зажигания бытовых и профессиональных бензиновых пил, делятся производителями техники на:

• контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
• бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.

Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.

Замена деталей системы зажигания бензопилы

Замена катушки является немного более трудным. Катушка зажигания монтируется в корпусе вентилятора рядом с маховиком. Модуль соприкасаясь с магнитным полем магнето маховика, производит энергию для искры и содержит ссылку на опережения зажигания. При замене катушки, удалите старую катушку и осмотрите её. Ищите повреждения от соприкосновения с маховиком. Контакт между катушкой и маховика может быть вызван ослаблением винтов крепления или износа главного подшипника коленчатого вала.

При замене катушки зазор должен быть установлен идеально, чтобы гарантировать, что маховик не касается катушки в любой месте его вращения

Также не допустимо использовать толстый картон и толстую бумагу, зазор должен быть соответствующий, уделите этому особое внимание

В отличие от упомянутого выше блок зажигания не содержит выносных элементов и целиком вмещается в исходные габариты заводского блока. Плату старого блока надо удалить.

Схема блока представлена на рис. 1. Катушка генератора L1, катушка зажигания (высоковольтный трансформатор) Т1, конденсатор С1, индукционный датчик импульсов зажигания L2 и дюралюминиевое основание использованы от старого блока зажигания. Остальные элементы — вновь вводимые.Рис. 1 Принципиальная схема устройства

Чтобы описываемая конструкция вмещалась в габариты заводского блока зажигания, необходимо доработать тринистор. Для уменьшения его длины укорочен резьбовой хвостовик (оставлены 1-2 нитки резьбы), катодный и управляющий выводы также укорочены до длины 4. 5 мм. Перед тем как укоротить вывод, его нужно сжать в двух местах вблизи корпуса бокорезами с затупленными режущими кромками. Затем выше этих мест вывод откусывают и опаивают срез припоем.

Сжимать вывод можно не ближе 2 мм от корпуса тринистора, в противном случае растрескивается изолятор. Это сжатие нужно для увеличения площади контакта между внутренним проводником, идущим от кристалла, и внешним выводом тринистора.

Монтаж блока ведут жестким медным проводом диаметром 0,4-0,45 мм в виниловой изоляции. Диоды VD1 — VD4 собраны вплотную в блок и их выводы спаяны таким образом, чтобы с одной стороны блока получились выводы переменного тока, а с другой — постоянного. Транзистор крепят винтом, которым была закреплена заводская плата. Под транзистор помещают лепесток, к которому припаивают выводы, соединяемые с корпусом. Резисторы, диод VD5 и стабилитрон VD6 распаивают на выводах транзистора VT1 навесным монтажом.

При установке блока в бензопилу, возможно, потребуется корректировка угла опережения зажигания. На практике чаще приходилось устанавливать более раннее относительно заводской метки. Если планируется устанавливать блок в бензопилу «Урал», перед сборкой нужно удалить часть посадочного выступа с тыльной стороны основания, окрашенную на рис. 3 синим цветом, заподлицо с плоскостью основания. Под оставшиеся части выступа при установке блока на место желательно подложить прокладки из теплоизоляционного материала, например асбестокартона, толщиной не более 0,5 мм. При большей толщине маховик, возможно, будет задевать детали блока. Прокладки нужны потому, что Бензопила конструкция» href=»http://sawwood.ru/log/399″>конструкцией бензопилы «Урал» предусмотрена установка блока электронного зажигания непосредственно на стенку картера двигателя, которая при длительной работе сильно нагревается.

Рис. 3 Обратная сторона детали

В заключение добавлю, что по представленному описанию было собрано более 20 блоков и они долго и надежно работают. Блок, собранный мной и установленный 6 лет назад на мою бензопилу, ни разу не отказал.

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:

• износ электрода или повреждения керамического изолятора;
• неплотное прилегание съемного колпака (если он имеется);
• гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
• трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).

Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.

Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Регулировка зажигания бензопилы выполняется достаточно просто;

1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
3. Затяните болты до конца.

Проверка катушки зажигания.

Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, возможно на время проведения проверки отсоединить управляющие провода от катушки.

1. Измерение сопротивлений катушки. Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Поэтому при попытке прозвонить магнето через высоковольтный и минусовой провод получим либо показание «Разрыв цепи» либо огромное сопротивление. Если цепь все же прозванивается, то скорее всего, это признак неисправности.
2. При помощи прибора, проверяющего наличие искры. Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах.
3. При помощи свечи. Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот медтод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не «под давлением» и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
4. «Варварский» способ. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить. Иначе могут возникнуть сложности с его извлечением

расположите гвоздь в 6-7мм от цилиндра. «заводите» двигатель, то есть совершайте обычные действия при заводе инструмента

Иначе могут возникнуть сложности с его извлечением. расположите гвоздь в 6-7мм от цилиндра. «заводите» двигатель, то есть совершайте обычные действия при заводе инструмента

Этим вы заставите работать систему зажигания Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие. смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета Все остальное — признак неисправности

Важные моменты:

В идеале искра должна быть «сильная» и яркого синего цвета Все остальное — признак неисправности. Важные моменты:

Читать также: Цветок похожий на монстеру

— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Ремонт бензопилы «Штиль» своими руками

Бензопила Stihl, а конкретно модель MS 180, употребляется в большей степени для заготовки древесной породы и выполнения разных строй работ. Штиль 180. Регулировка зажигания бензопилы штиль 180. Штиль 180, видео. Схожее оборудование применяется очень нередко благодаря большенному перечню функций и способностей. Главной особенностью таковой модели является сниженная вибрация, что очень животрепещуще. Естественно, в процессе использования бензопила может выйти из строя, а означает, придется заняться ее ремонтом.

Проблемы с карбюратором

Особенностью карбюратора бензопилы Штиль является наличие 1-го винта, отвечающего за настройку холостого хода

В процессе эксплуатации оборудования всегда необходимо уделять свое внимание на частоту вращения при холостом ходе. Отрегулировать это поможет несколько простых действий: проверка воздушного фильтра, а также искразащитной решетки

Стоит отметить, что ремонт карбюратора бензопилы Штиль считается трудоемким процессом

В статье подробно рассмотрена регулировка свечу зажигания для бензопилы штиль 180. Если по каким-то причинам она перестала заводиться, необходимо выполнить следующее:

Стоит отметить, что ремонт карбюратора бензопилы Штиль считается трудоемким процессом. В статье подробно рассмотрена регулировка свечу зажигания для бензопилы штиль 180. Если по каким-то причинам она перестала заводиться, необходимо выполнить следующее:

• Регулировка Карбюратора Бензопилы Штиль Мс 180
• Регулировка Карбюратора Бензопилы Штиль 290
• Регулировка Карбюратора Бензопилы Штиль 361
• Бензопила Штиль 250 Регулировка Карбюратора
• Бензопила Штиль 180 Регулировка Карбюратора
• Регулировка Карбюратора Бензопилы Штиль 180

Как отрегулировать?

Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.

Регулировка зажигания необходима, если:

• вы хотите продлить срок службы пилы — в профилактических целях;
• бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
• мотор работает с перебоями;
• мощность инструмента снизилась.

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.

Алгоритм выставления зазора

Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.

У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.

Система зажигания бензопилы Stihl MS 180. A — катушка и магниты на маховике, B — место размещения контактов, C — маховик.

Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:

1. Снимем защитную крышку;
2. Снимем модуль с насвечником и высоковольтным проводом;
3. Откручиваем болты зажигания для ослабления;
4. Подведем магниты, расположенные на маховике к катушке;
5. Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
6. Закрутим болты и вынем полоску пластика;
7. Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.

Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.

Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.

Устройство и принцип работы системы зажигания бензопилы

Система зажигания современных бензопил состоит из перечня важных деталей. Основными элементами конструкции являются:

• Свеча зажигания;
• Маховик-магнето;
• Проводка;
• Кнопка включения.

В устройство системы зажигания также входит катушка зажигания, прерыватель и конденсатор. Катушка отвечает за включение сердечника и обмотку трансформатора. Свечи в конструкции узлов состоят из бокового и центрального электродов, внешнего корпуса и изолятора.

Прерыватель и обмотка катушки в конструкции соединяются последовательно. Выключение прерывателя происходит за счет наличия кулачка на коленчатом валу бензопилы. Магнето системы зажигания расположено слева от картера и крепится посредством гайки и двух шпилек.

В процессе запуска бензопилы при помощи магнитов маховика образуется магнитное поле, которое пересекает катушку. При условии, что контакты первичной обмотки находятся в замкнутом состоянии, в системе зажигания образуется слабый ток. Если контакты находятся в разомкнутом состоянии, то магнитное поле не образуется, что приводит к появлению высокого напряжения во вторичной обмотке. Впоследствии ток подается на свечу, которая поджигает топливо для запуска бензопилы.
