Виды
Если рассматривать только пропановые редукторы, то можно отметить три основных вида:

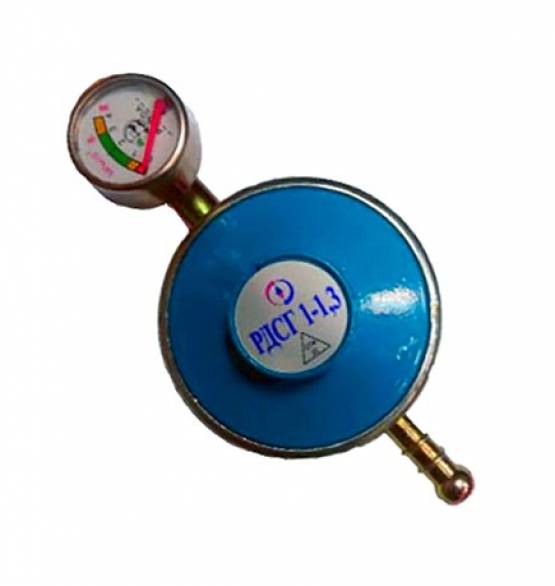

- Редуктор с одним манометром низкого давления, который показывает давление газа на выходе камеры низкого давления;
- Регулятор с двумя манометрами: один низкого, а второй высокого давления. Манометр высокого давления показывает величину давления газа на выходе из баллона (на входе редуктора). Манометр низкого давления, как и в предыдущем случае, показывает давление на выходе камеры низкого давления;
- Редуктор без манометра сделан в упрощенном варианте, называется «Лягушка» и предназначен для установки на баллонах бытового типа. Благодаря простоте своего устройства стоит намного дешевле промышленных образцов и не требует профессионального обслуживания.
Некоторые жители домов, использующие баллонный газ, покупают промышленные образцы редукторов, полагая, что они надёжнее. Это неправильное техническое решение, потому что это разные редукторы и рассчитаны на разные параметры газа. Бытовой редуктор «Лягушка» очень надёжное изделие и является лучшим вариантом оборудования бытовых газовых баллонов.
Редукторы
Само понятие «редуцирование» означает изменение какого-либо физического показателя в меньшую или большую сторону. В случае с редуктором этим физическим показателем является давление газа.
Редуктор – это механическое устройство для стабилизации давления газа. Сжатый газ в баллоне находится под очень высоким давлением. Редуктор обеспечивает понижение давления на выходе до необходимых показателей (зависит от вида газовой смеси). И поддерживает давление на постоянном уровне.
Если вы планируете работать с газосварочным оборудованием, рекомендуем купить редуктор. Редукторы улучшают качество сварного шва, стабилизируют сварочный процесс и оптимизируют расход газа при сварочных работах.
Устройство
Основными рабочими элементами редуктора являются редуцирующий клапан, мембрана и запорная пружина. Пружина пытается перекрыть клапан редуктора с одной стороны. С другой стороны воздействует мембрана, стремясь его открыть. Одновременно осуществляется противодействие редуцированного газа с пониженным давлением. Когда рабочее давление снижается ниже нормы, сила воздействия мембраны превышает силу воздействия пружины, и клапан открывается. Для регулировки и контроля уровня давления редукторы оснащаются вентилями и манометрами.
Виды
Основная классификация газовых редукторов — по виду редуцируемого газа. В зависимости от рабочего газа редукторы делятся на кислородные, углекислотные, ацетиленовые, метановые, пропан-бутановые. Выбирать необходимо исходя из того, какими технологиями сварки вы пользуетесь – аргонодуговой, газовой, углекислотной.
Цветовая маркировка редуктора соответствует цвету газового баллона, для которого он предназначен. Экспериментировать с использованием неподходящих по газу редукторов настоятельно не рекомендуется. Редукторы для некоторых газов категорически запрещается применять для работы с другими газами.
Редукторы для горючих газов имеют левую резьбу, для негорючих – правую.
Пропускная способность
Пропускная способность определяет производительность газового редуктора. По пропускной способности редукторы делятся на два класса: постовые и рамповые. Постовые редукторы малой пропускной способности способны подавать до 5 м3/ч газа при давлении 3 атм или до 25 м3/ч при давлении 10 атм. Такие редукторы используют для обслуживания одного сварочного поста.
Рамповые редукторы отличаются высокой пропускной способностью до 100 м3/ч, могут обслуживать сварочные комплексы из нескольких постов, сверхмощные посты для резки и другое профессиональное специализированное оборудование. За счет того, что у рамповых редукторов сечения большего размера, они больше по весу и габаритам.
Конструкция и виды
Конструкция устройства достаточно проста, но изготовление его требует высокой точности соблюдения размеров и тщательной обработки седла клапана.
Устройство пропанового редуктора
Пропановый редуктор состоит из следующих узлов и деталей:
- Герметичный корпус, выполненный из металла или ударопрочного пластика.
- Подводящий патрубок, снабженный накидной гайкой.
- Сетчатый фильтр и объемный фильтрующий элемент.
- Рабочий патрубок, снабженный резьбовым ниппелем.
- Камеры высокого и низкого напора, разделенные упругой мембраной.
- Клапан, его седло с уплотнением и шток.
- Возвратная, или редуцирующая пружина.
- Регулирующий винт.
- Задающая пружина.
- Манометр.
Пропановые редукторы бывают двухступенчатые и одноступенчатые. В одноступенчатом адаптере напор понижается с входного до рабочего за один прием. В двухступенчатом предусмотрена дополнительная камера высокого давления и еще один клапан. редукция происходит в два этапа. Такая конструкция эффективна, если напор на входе очень высок, и применяются в специальных случаях. Наибольшее распространение получили баллонные одноступенчатые адаптеры благодаря простоте своей конструкции и легкости в эксплуатации.
Меры предосторожности и возможные неисправности
Для устранения проблем с прибором необходимо пригласить специалиста, но некоторые из проблем можно решить самостоятельно.
Поврежденная мембрана или разгерметизированный корпус могут дать утечку газа и отклонение давления от установленных значений. В этом случае заменяют мембрану и вкладыши с помощью герметика. Для восстановления давления проверяют местоположение и годность пружины – она может сместиться или подлежать замене.
В пневматических редукторах ремонт произвести сложно, поэтому в случае поломки их заменяют полностью. Потерю герметичности в соединительных местах устраняют подтягиванием шайб. При износе каучуковых прокладок их заменяют на новые. После произведенного ремонта редуктор проверяют на герметичность.
Специалисты советуют производить ремонт только в тех случаях, когда быстро заменить сам прибор не представляется возможным. В остальных же ситуациях лучше покупать новое устройство исходя из низкой цены на это оборудование.
Зачем применяется газовый редуктор
В любом сосуде газ находится под высоким давлением. Это упрощает его транспортировку и эксплуатацию. Однако, к потребителю, будь то плита, котел, сварочное или газопламенное оборудование, он должен поступать под низким давлением. Для такого преобразования существует специальное механическое устройство – газовый редуктор.
На рисунке изображена схема внутреннего устройства
Возьмем, к примеру, пропан-бутановую смесь. Для того, чтобы ее хранить в жидком состоянии, создается давление порядка 16 бар. Вместе с тем, потребителю, в большинстве случаев, достаточно несколько десятков миллибар. Кроме того, выходное давление должно поддерживаться на определенном уровне в процессе опустошения резервуара. Именно для таких целей необходим редуктор. Любая баллонная установка оснащена подобным устройством, без которого невозможна ее безопасная эксплуатация, вне зависимости от того, используется она в промышленных или бытовых целях. Больше узнать о работе газобаллонного оборудования можно в статье: эксплуатация баллонных установок в автономной системе газоснабжения .
Выбор редуктора
При выборе устройств этого типа следует учитывать некоторые факторы.
К таковым относят:
Важным параметром работы редуктора является показатель максимального расхода газа, определяемый размером отверстия входного клапана
Другими словами, это показатель того, сколько редуктор пропустит газа с полностью открытым клапаном при заданном входном давлении.
При выборе устройства нужно обратить внимание на наличие посадочного места под манометр – с ним намного легче регулировать сдавливание пружины для получения нужного давления на выходе.
Выбирая газовый баллон важно помнить, что сейчас на смену старым пришли новые композитные баллоны, безопасные и менее тяжелые.
При выборе нужно обратить внимание на то, есть ли гайка для ручной регулировки, на срок эксплуатации мембраны, герметичность конструкции, на способ крепления шланга к штуцеру (резьба или хомут).
При покупке учитывают тип газа, который будет заправляться в баллон, расход и выходное давление.. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714
Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714.
Область применения устройств
Везде, где нет стационарного газораспределения, люди применяют пропан в баллонах. И к каждому баллону присоединен тот или иной редуктор. Самые популярные применения это:
Использование редуктора для пайки и сварки
- Бытовые и переносные плиты и гриля.
- Газовые колонки и тепловые пушки для обогрева помещений.
- Тепловые зонтики для обогрева зон отдыха.
- Газовые резаки и сварочные горелки.
- Топливо для сухопутного и речного транспорта.
Во многих станах созданы широкие газораспределительные сети, обеспечивающие перезарядку и подвоз газовых баллонов потребителям.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Выбор редуктора
При выборе устройств этого типа следует учитывать некоторые факторы.
К таковым относят:
Важным параметром работы редуктора является показатель максимального расхода газа, определяемый размером отверстия входного клапана
Другими словами, это показатель того, сколько редуктор пропустит газа с полностью открытым клапаном при заданном входном давлении.
При выборе устройства нужно обратить внимание на наличие посадочного места под манометр – с ним намного легче регулировать сдавливание пружины для получения нужного давления на выходе.
Выбирая газовый баллон важно помнить, что сейчас на смену старым пришли новые композитные баллоны, безопасные и менее тяжелые.
При выборе нужно обратить внимание на то, есть ли гайка для ручной регулировки, на срок эксплуатации мембраны, герметичность конструкции, на способ крепления шланга к штуцеру (резьба или хомут).
При покупке учитывают тип газа, который будет заправляться в баллон, расход и выходное давление.. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714
Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714.
Что необходимо для установки и подключения
- газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
- баллон с газом;
- редуктор;
Газовая плита для дачи под баллон: правила подключения при размещении баллона в помещении и за его пределами
Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.
Материал и размер баллона
Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:
- Легче в 2 раза.
- Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
- Разрешены к перевозке в обычных машинах.
- Не накапливают статическое напряжение.
Баллоны для сжиженного бытового газа могут быть и композитными (полимерными)
Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.
Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.
В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.
Редуктор
Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:
Стабилизирует давление на выходе из баллона.
- Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.
- Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.
Виды редукторов для газовых пропановых баллонов
Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.
Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем
И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.
Опасайтесь редукторов Китайского производства….
Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.
Шланг для газовой плиты
Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый». Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.
Бывают такие газовые шланги:
Шланги для подключения баллонов к газовой плите выглядят так
Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.
С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).
Переделка на другое давление
Иногда возникает необходимость получить на выходе нестандартное давление. Например, купив плиту для природного газа, я захотел переделать ее на баллонный. Обычным способом является замена форсунок и винтов малого расхода газа, но есть и другой путь — использовать редуктор на мбар 12. Такие редукторы есть в продаже, но встречаются редко и купить их сложно. Можно переделать обычный.
Скажу сразу, что не любой редуктор можно переделать на любое давление. Есть следующие ограничения. Отношение площадей мембраны и впускного отверстия, умноженное на рычаг коромысла, должно быть в полтора раза больше, чем отношение максимального входного давления и выходного. Иначе усилия, развиваемого мембраной под давлением газа, будет недостаточно, чтобы надежно закрыть входной клапан. На практике обычно бывает проще не проводить указанные расчеты, а настроить редуктор экспериментально. Все равно для проведения расчетов его нужно разобрать, чтобы измерить площади и рычаг коромысла.
Для переделки имеет смысл купить редуктор, в котором крепежные винты доступны и не залиты краской. Переделка сводится к изменению упругости пружины. Разбираем редуктор. Если давление нужно сделать меньше, чем было, то немного (на половину витка) укорачиваем пружину, если нужно большее давление, то подкладываем между корпусом редуктора и пружиной прокладку. Укладывая прокладку, проследите, чтобы не закрыть отверстие в корпусе. Собираем, проверяем давление газа на выходе. Повторяем, пока не получится нужное давление. Если после очередного укорачивания давление оказалось меньше нужного, то пружину можно немного растянуть или подложить прокладку.
Если оказалось, что давление на выходе слишком велико, даже при полном отсутствии пружины, то описанное выше соотношение не соблюдается. Выбранный редуктор переделать на нужное давление нельзя.
Когда упругость подобрана, нужно окончательно собрать редуктор, нанеся силиконовый герметик между нижней частью корпуса и мембраной.
К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.
Здравствуйте. Для бытовой газовой плиты купил резервный баллон на 27 л, заправил пропаном на 20л. Подключил его попробовать, включил горелку, и примерно через 10 — 20 секунд начинается ровное довольно громкое гудение редуктора. Со старым баллоном такого не происходило никогда. Вопрос: опасно ли это, можно ли эксплуатировать плиту? Это проблема редуктора или баллона? Читать ответ.
Здравствуйте. У меня схожий вопрос (Должен ли выходить газ из верхней камеры через отверстия в РДСГ 1-1.2.), у меня выходит при открытии вентиля баллона (такое пшик). При закрытом вентиле на баллоне пузырения не наблюдается, а вот при открытом вентиле и горящей плите — из отверстия в верхней крышке постоянно идёт пузырение. Нормально ли это? При разборке обнаружил неплотное Читать ответ.
Здравствуйте, у меня после очередной заправки баллона пропаном появилась проблема. После включения горелки примерно через минуту происходит хлопок детонацией. Пламя гаснет. Замена редуктора на новый не помогла. Подскажите, что нужно сделать. Михаил Читать ответ.
Должен ли выходить газ из верхней камеры через отверстия в РДСГ 1-1.2., у меня выходит при открытии вентиля баллона (такое пшик), и еще есть реакция на мыло: пузырек при закрытом вентиле. Какая здесь неисправность и что делать? Читать ответ.
Газовая плита. Перевод на природный / сжиженный, баллонный газ. Перест. Как перевести кухонную газовую плиту на другой газ, поменять местами горелки, за.
Система обогрева труб, чтобы не промерз зимний водопровод. Своими рука. Водопровод своими руками. Внешний, незамерзающий. Прокладка водопроводных труб з.
Почему горит розетка и вилки? Причины подгорания электрических вилок. Нередко электрические розетки и вилки могут нагреваться, плавиться и дымить. При.
Кондиционер, сплит, климатическое оборудование. Выбор, подбор, правиль. Выбор и установка кондиционера или сплит системы? Практический опыт, отзыв.
Как купить строительный уровень без брака? Выявление неисправности. Как выбрать исправный строительный уровень. В продаже очень много брака. Как не .
Сжиженный газ, которым наполняются баллоны для последующего ипользования, всегда находится под повышенным давлением. Для его понижения на баллон необходимо устанавливать специальный вид запорно-распределительной арматуры – пропановый редуктор. Впоследствии редуктор автоматически поддерживает заданный уровень давления газа. По правилам техники безопасности устройство всегда окрашивается в ярко-красный цвет – такую же окраску имеют и баллоны с пропаном.
Пропановые редукторы
Пропановый редуктор предназначен для понижения и регулирования давления газа — пропана, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.
Пропановые редукторы, применяемые при газовой сварке и резке металлов, окрашивают в красный цвет. Присоединение к баллону накидной гайкой с резьбой СП21,8LH 14 ниток на 1 дюйм (S27 W21,8LH) с внешним шестигранником под ключ 27. На изображении представлен баллонный пропановый одноступенчатый редуктор KRASS БПО 5 3. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 25 кгс/см², наибольшее рабочее давление (давление газа на выходе) 4 кгс/см². При наибольшем рабочем давлении расход газа составляет 5 м³/ч. Масса редуктора не более 0,67 кг.
Пропановый редуктор присоединяется к баллону накидной гайкой. Газ, пройдя входной фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передаётся через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.
Баллонные пропановые редукторы (в зависимости от модели) имеют показывающие приборы для определения давления газа, выходящего из редуктора (манометры низкого (выходного) давления), для определения давления газа, входящего в редуктор (манометр высокого (входного) давления) или не имеют их вообще. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5LH. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.
Технические характеристики некоторых пропановых редукторов.
| Параметры | БПО 5 3 | БПО 5 3 mini | СПО — 6 | РПО — 25 | РПД — 25 |
| Наибольшая пропускная способность V, м3/ч | 5 | 5 | 6 | 25 | 25 |
| Наибольшее давление газа на входе, P1, MPa ( кгс/см²) | 2,5 (25) | 2,5 (25) | 0,3 (3) | ||
| Наибольшее рабочее давление, P2, MPa ( кгс/см²) | 0,4 (4) | 0,4 (4) | 0,15 (1,5) | 0,3 (3) | 0,3 (3) |
| Масса, кг, не более | 0,67 | 0,45 | 1,8 | 8 | 10 |
На редуктор наносится следующая маркировка:
- Товарный знак предприятия изготовителя.
- Марка редуктора.
- Год и месяц выпуска.
Требования к материалам пропанового редуктора
Неметаллические материалы (например используемые в качестве уплотнителей и смазок), контактирующие с пропаном, бутаном и метилацетиленпропадиеновыми смесям, должны быть стойкими к n-пентану. Испытания проводят по ГОСТ 9.030.
Принцип работы редуктора
Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.
Принцип работы редуктора
Хотя один или оба компонента могут быть окрашены или облицованы, электрохимическую коррозию нельзя игнорировать. Коррозия деталей или отказ компонентов может быть ускорена в суровых условиях
Производители, а также пользователи, которые работают с регуляторами в важной служебной задаче, должны учитывать эти проблемы при рекомендации или покупке регуляторов давления
Многие промышленные регуляторы имеют эластомерные компоненты, такие как усиленные неопреновые диафрагмы, сидения или витонные соединения, нитриловые уплотнительные кольца и т.д. эластомеры могут быть очень чувствительны к экстремальным изменениям температуры и к элементам. С течением времени эти материалы становятся хрупкими или хрупкими. Это ухудшение может привести к некоторой форме утечки регулятора.
Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав газовой горелки, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.
Типичные режимы отказа Отказ внутренних компонентов обычно приводит к утечке в регулируемую газовую среду. Нет никаких индикаторов поверхности, что отказ произойдет в одном из основных компонентов. В регуляторах обычно есть две области, вызывающие озабоченность. Первая – утечка газа в атмосферу внешних портов или диафрагмы. Неисправность порта является необычной, если не были изменены аксессуары или заводские индикаторы, или настройки кручения меньше рекомендованных. Также может произойти утечка, если порты портов были повреждены из-за новых соединений.
При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы производителем. «Лягушки», как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.
Диафрагмы представляют собой динамические и гибкие компоненты, которые движутся в осевом направлении, когда давления и потоки газа колеблются через регулятор. Когда диафрагма находится под давлением, а затем расслаблена, мы говорим о последовательности или цикле. Утечки из диафрагмы могут возникать, если они превышают ее нормальный срок службы. Как правило, это большая проблема в металлических диафрагмах, чем в эластомерных диафрагмах. Чрезмерное изгиб металлической диафрагмы может вызвать радиальную щель, которая позволяет газу выходить в атмосферу через вентиляционное отверстие в крышке.
