Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.
Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.
Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.
Стандарты и регламентирующие документы
Перечень нормативных и регламентирующих документов, необходимых для организации тепловизионного контроля зданий, условно можно разделить на два пакета: формулирующие, что контролировать, и поясняющие, как это делать.
Контролируемые нормативы перечислены в следующих документах:
- СНиП 23-02-2003 («Тепловая защита зданий»);
- ГОСТ 30494—2011 (о параметрах микроклимата в жилых и общественных помещениях);
- Технический регламент к безопасности зданий и сооружений (федеральный закон №384 от 30.12.2009 года).
Информация о том, как должно проводиться тепловизионное обследование, а также требования и рекомендации к составлению отчётной документации изложены в следующих стандартах:
- ГОСТ 26254-84 (о методах проверки теплоограждающих конструкций);
- ГОСТ Р 54852-2011 (подробное описание методики тепловизионного контроля, в приложениях приведены шаблоны отчётов);
- СП 13-102-2003 («Правила обследования несущих строительных конструкций зданий и сооружений»).
Кроме этого, следует учитывать, что результаты термографирования будут иметь юридическую силу только в том случае, если диагностику выполнял специалист с необходимым уровнем квалификации.
Что это за квалификация и как она должна быть подтверждена, рассказано в ПБ 03-372-00 («Правила аттестации и основных требований к лабораториям неразрушающего контроля»).
Обзор цен на устройства для тепловизионного обследования зданий
Разберёмся на примерах, по какой цене можно купить тепловизоры для обследования зданий на российском рынке, принимая во внимание некоторые технические характеристики. Редакция Seti.guru напоминает, что стоимость указывается по состоянию на апрель 2018 года
Рассмотрим все возможные ценовые категории.
CONDTROL IR-CAM2 – самый дешёвый прибор из сегодняшнего обзора – 24 000 руб.
| Марка, модель | Разрешение, пикселей | Возможность видеосъёмки | Класс защиты | Средняя стоимость (по состоянию на апрель 2018 г.), руб. |
Testo 882 | 320×240 | есть | IP54 | 350 000 |
Fluke TiX580 | 640×480 | есть | IP54 | 1 460 000 |
Fluke TiX500 | 320×240 | есть | IP54 | 670 000 |
CONDTROL IR-CAM2 | 60×60 | нет | IP24 | 24 000 |
Fluke Ti300 | 240×180 | нет | IP54 | 460 000 |
Fluke TiX1000 | 1024×768 | есть | IP54 | 3 150 000 |
А это Fluke TiX1000 за 3 150 000 руб.
Редакция Seti.guru специально взяла для примера 4 устройства одного производителя, чтобы читатель смог понять, насколько широким может быть диапазон цен. При желании можно взять тепловизор для обследования зданий в аренду – это обойдётся намного дешевле. Если заниматься энергоаудитом, оказывая услуги на постоянной основе, то через несколько месяцев (при наличии заказов) вполне можно накопить на собственное устройство подобного типа средней ценовой категории.
Рассмотрим пару отзывов пользователей о тепловизорах для зданий. При этом мы не будем рассматривать лишь положительные мнения, ведь главное – объективность, не так ли? Для примера возьмём устройство Testo 875.
Отзыв о модели Testo 875:
Подробнее на Отзовик:
Подробнее на Отзовик:
Как выбрать тепловизор
Тепловизор — верный помощник инженеров стройконтроля, специалистов по техническому обследованию и энергоаудиторов. Он помогает определить качество теплоизоляции, обнаружить мостики холода, проверить работу отопительных приборов и т.д. Но иногда тепловизор трудно выбрать: нужно знать, какие функции точно не пригодятся, чтобы не переплатить за него.
Например, чтобы обследовать стены частных домов, подойдет тепловизор до 200 тысяч рублей. На более крупных объектах — общественные и промышленные здания — функциональности бюджетных приборов будет недостаточно. Здесь ценник варьируется от 200 тысяч до 2 млн рублей.
6 шагов по выбору строительного тепловизора
Шаг 1. Выберите разрешение детектора.
Шаг 2. Выберите разрешение экрана.
Шаг 3. Выберите тепловую чувствительность.
Шаг 4. Выберите погрешность измерения температуры.
Шаг 5. Выберите необходимые функции.
Шаг 6.Выберите ценовую категорию.
| Разрешение детектора, пикселей | меньше 320х240 | Идеально для: близкого осмотра теплоизоляции стен и инженерных коммуникаций внутри и снаружи частных домов и небольших зданий для определения качества выполненных работ (частная практика). |
| 320х240 | Идеально для: обследования нарушений теплоизоляции зданий, кроме больших объектов вроде промзданий или ЛЭП. Для составления официальных отчётов и заключений. | |
| больше 320х240 |
Идеально для: обследования конструкций и оборудований крупных инженерных сооружений (промздания, ЛЭП, АЭС) на безопасном расстоянии. Для составления официальных отчётов и заключений. | |
| Разрешение экрана, пикселей | меньше 640х480 | Идеально для: быстрого осмотра стен, стыков конструкций и отопительных приборов. |
| 640х480 и выше | Идеально для: комплексного обследования любых типов зданий и сооружений. | |
| Тепловая чувствительность (NETD), °C | >0,6 | Идеально для: разницы температур наружного и внутреннего воздуха не менее 20°C. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться около 250 дней в году. |
| ≤0,6 | Идеально для: разницы температур наружного и внутреннего воздуха 5-10°C и выше. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться практически круглый год. | |
| Погрешность измерения температуры | выше 2 °C или 2% | Идеально для: проведения осмотров частных домов и гражданских зданий без детальной обработки результатов. |
| ниже 2 °C или 2% | Идеально для: необходимости составить официальные акты или отчёты по результатам обследования любых зданий. | |
| Функциональность программной начинки | Функция «Картинка в картинке» | Идеально для: составления качественного отчёта и наглядной демонстрации заказчику проблемных мест. |
| Функция видеоизмерения | Идеально для: повышения скорости обработки результатов и качества отчёта. | |
| Функция голосового сопровождения | Идеально для: тех, кто профессионально занимается тепловизионным обследованием и у кого нет времени записывать важные моменты в блокнот. | |
| Цена, тыс. руб | до 250 |
Идеально для: тех, кто предлагает услуги по обследованию коттеджей и частных домов. |
| 250-700 |
Идеально для: юридических лиц с допуском СРО, которые проводят тепловизионные обследования частных и многоквартирных домов, офисных и торговых зданий. | |
| больше 700 | Идеально для: крупных специализированных организаций, которые проводят обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности. |
*Детектор — устройство наподобие объектива фотоаппарата, захватывающее изображение. Чем выше его разрешение, тем качественнее будет картинка.
На рынке можно выделить несколько групп производителей: китайские, российские и западные. Первые отличаются низкой ценой, но специалисты жалуются на высокие погрешности прибора при определении температур. Российские модели отстают в технологичности от западных, но стоят дешевле: они подойдут для обследования частных домов. Нишу тепловизоров на нашем рынке почти полностью занимают европейские и американские производители: Fluke, Flir, Testo и другие.
Топ-3 лучших тепловизоров для смартфонов на Андроиде
Многие ИК-девайсы не обладают собственным экраном и программным обеспечением, а работают в паре с мобильными устройствами. По мощности они обычно уступают классическим моделям, но все равно их можно выбрать для бытовых целей.
Seek Thermal Compact XR
Прибор работает как с Apple, так и с Android, обладает матрицей 206 на 156 точек и поддерживает регулировку фокуса. Дает качественное изображение и автоматически определяет максимальные и минимальные температурные точки, в фоновом режиме обновляет ПО на смартфоне.
Стоимость тепловизора Seek Thermal для смартфона начинается от 27000 рублей
Flir One Pro iOS
Тепловизор совместим с телефонами и планшетами Apple, определяет температуры от — 20 до 400 °С. Погрешность устройства составляет 3%, прибор подходит для поиска теплопотерь и ведения наблюдений.
Цена девайса Flir для iOS составляет около 30000 рублей
Flir One Android USB-C
Еще одно устройство от Flir специально для девайсов на Android. Обладает дальностью 100 м, хорошим углом обзора и матрицей 60 на 80 точек. Подходит для осмотра объектов и наблюдений за местностью, при долгой неактивности переходит в спящий режим.
Купить Flir One для Android можно от 23000 рублей
Возможности в различных условиях
Стекло
ИК излучение не проходит через стекло, однако нагретое стекло будет отображаться, как более светлая область.
Нагретое стекло светлее
Вода
ИК излучение не проходит через воду, в некоторых случаях проникает через туман или изморось.
Инфракрасное излучение не проходит через воду
Пар и Распыленная вода
ИК излучение может проникать или не проникать через пар, в зависимости от его плотности.
Например, туман не является преградой для тепловизора.
Распыленная струя воды и работа тепловизора
Выявление горячих пятен тепловизором
Выявление «горячих пятен»
Функция температурного датчика
Некоторые модели тепловизоров имеют функцию TT-датчика. ТТ функция окрашивает наиболее нагретые участки цветом. Чем горячее участок, тем темнее тона (на рисунке – синим цветом)

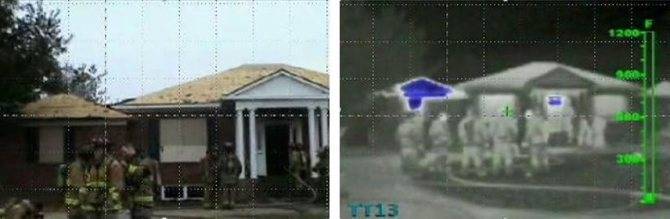

Пример использования тепловизора с датчиком при пожаре
Пример использования тепловизора с ТТ-датчиком на пожаре
Вариант использования тепловизора на пожаре
Использование тепловизора на пожаре
Виды тепловизионных приборов
Проверка частного дома на теплопотери ИК-камерой дает возможность провести максимально точные измерения и качественный анализ всех температурных показателей. А после этого, на основе оперативно полученных данных, грамотно выполнить ремонтные работы и/или модернизацию жилого объекта.
Для тепловизионной диагностики задействуют два типа устройств:
- стационарные тепловизоры;
- портативные инфракрасные камеры.
Стационарные приборы используют в основном на производственных предприятиях. Они предназначены для регулярной проверки состояния электросетей и постоянного мониторинга сложного техоборудования. Стационарные системы тепловидения выполнены на полупроводниковых матрицах фотоприемников.
При помощи портативных тепловизоров проводят энергоаудит жилых многоквартирных зданий и частных построек. Эти устройства используют как для одноразовой локальной проверки, так и для комплексной диагностики домов.
Переносные тепловизоры разработаны на основе кремниевых неохлаждаемых микроболометров и отлично подходят для применения в труднодоступных местах.
Тепловизионная съемка – эффективный бесконтактный метод обследования, который целесообразно совмещать с применением аэродвери для измерения и контроля воздухопроницаемости зданий
В зависимости от функциональных возможностей различают три вида тепловизоров:
- Наблюдательные приборы — обеспечивают только визуализацию различных теплоконтрастных объектов, часто в монохромном виде.
- Измерительные устройства — создают графическое изображение в пределах инфракрасного излучения и присваивают каждой точке светового сигнала определенное значение температуры.
- Визуальные пирометры — предназначены для бесконтактных температурных измерений и визуализации теплового поля конкретных объектов с целью обнаружить зоны с отклонениями от нормальных показателей.
Цена на хорошие функциональные приемники теплового излучения стартует от 3000 долларов. Их покупка для одноразового обследования дома просто нерентабельна. Многие компании сегодня предлагают строительные тепловизоры в аренду на сутки. Это очень удобная услуга.
Также можно заказать полное профессиональное тепловизионное обследование коттеджа/дома. Средняя стоимость съемки тепловизором составляет 5 долларов за 1 метр квадратный площади частного жилого объекта.
Как правило, стоимость тепловизоров является показателем их функциональности. Но даже бюджетные модели эффективно выполняют инфракрасную диагностику. А потому при выборе стоит ориентироваться на базовые технические характеристики и умение решать конкретные задачи.
Функциональные возможности тепловизионных камер зависят от разрешения инфракрасного датчика, его чувствительности и рабочего диапазона температур
Значительно упростят тепловизионную диагностику дома и различные аксессуары – съемные оптические широкоугольные объективы для рассмотрения общего плана и телеобъективы для детализации критических участков, раскладные штативы, контейнеры для хранения аккумуляторов.
Особенности применения
Использование при ликвидации пожаров и проведении аварийно спасательных работ

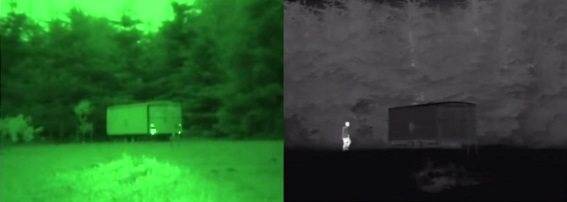

Сравнение тепловизора и прибора ночного видения
Сравнение прибора ночного видения с тепловизором
Видим людей через дым
Тепловизор позволяет увидеть людей через дым
Остаток теплового следа
Поиск человека по тепловому следу оставленному по месту его касания на мебели, полу (в зависимости от условий следы сохраняются около 5 минут)
Применение тепловизора в промышленности
Использование тепловизора при поиске горючих, ядовитых жидкостей (сжиженных газов) в емкостях
Тепловизор не способен видеть через стекло автомобиля
Применение в энергетике проверка проводки под напряжением
Тепловизор способен видеть скрытую электропроводку под напряжением и различать неравномерность распределения температуры в электропроводах
Fluke Ti32 (США)
Съёмка
Прибор использует технологию IR-Fusion («Картинка в картинке»): она объединяет ИК-изображения со снимками в видимом диапазоне. Это поможет специалисту быстрее найти отклонения в конструкции и сделать отчёты более информативными.
Чтобы получить качественные снимки, используйте сменные объективы: широкоугольный для съёмки элементов здания крупным планом с близкого расстояния и телескопический — с дальнего.
Обработка результатов
Чтобы получить не просто изображение в формате JPG, PNG или BMP, а интерактивную картинку с радиометрическими данными, речевыми комментариями и другими полезными параметрами для отчётов, производители придумали формат IS2: он открывается в SmartView. Это будет полезно для тех, кто привык формировать отчёт на ПК.
Тепловизор для обследования зданий и сооружений: устройство и принцип работы
Принцип работы подобного прибора основан на способности улавливать инфракрасное излучение на больших расстояниях и преобразовывать его в видимый человеческим глазом цветовой спектр. Любое тело или объект излучает ИК-волны. Чем выше температура этого излучения, тем оно интенсивнее. Именно эту разницу и «видит» тепловизор. Работа устройства производится в три этапа:
- Прибор фиксирует инфракрасное излучение.
- Преобразовывает полученную информацию в температурную величину.
- Формирует термограмму – отображает на жидкокристаллический дисплей распределение температур по поверхностям объекта.
Интересная информация! Несмотря на присутствие сложной электроники в схеме устройства, которая выполняет преобразование и выводит изображение на ЖК-дисплей, 90% стоимости тепловизора составляет система линз (матрица) и объектив, принимающий ИК-излучение. Вся электроника, включая блок отображения информации и ЖК-дисплей, – это оставшиеся 10% стоимости.
Схема устройства тепловизора – с виду всё просто
Тест тепловизоров среднего ценового сегмента для обследования объектов
Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.
Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов
Важно! Данная модель тепловизора может применяться в самых неблагоприятных условиях, способна выдержать падение с высоты 2 м, оснащена защитой от влаги и пыли. Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта
Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб
Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.
Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.
Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.
Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8
К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.
Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.
Возможно ли изготовление тепловизора своими руками
Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.
Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.
Такие тепловизоры используются на охоте
Устройство и принцип работы тепловизора
Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.
Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.
Исследование тепловизором тепловых потерь в квартире
Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.
Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией
С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.
Рейтинг лучших профессиональных тепловизоров
Профессиональные устройства инфракрасного спектра стоят дорого. Но выбрать их стоит из-за хорошего разрешения изображения и высокой точности показаний.
Guide Infared IR510X
Тепловизор в форме монокуляра обладает хорошим разрешением 400 на 300 пикселей, высокой скоростью смены кадра и приближением 1,1 крат. Записывает видео и делает фото, оснащен встроенной памятью 4 Гб.
Цена тепловизора Guide Infared начинается от 99000 рублей
Testo 868
Инфракрасный прибор с поддержкой беспроводной передачи данных поддерживает диапазон от — 30 до 650 °С. Обладает невысоким FPS, но в строительстве и промышленности, где скорость не так важна, ценится за точные результаты.
Купить Testo 868 можно от 145000 рублей
Для чего используют тепловизоры в строительстве
Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.
Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.
В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов
Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.
Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.
Проверка частного дома тепловизором поможет решить самые разные задачи:
- локализовать места утечек тепла и определить степень их интенсивности;
- проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
- правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
- обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
- проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
- провести диагностику вентиляции и системы кондиционирования;
- определить наличие трещин в стенах сооружения и их размеры;
- найти места засоров в системе теплоснабжения;
- диагностировать состояние электропроводки и выявить слабые контакты;
- обнаружить места обитания грызунов в доме;
- найти источники сухости/повышенной влажности внутри частной постройки.
Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.
Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление
А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.
Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.
