Пресс для макулатуры: гидравлический, механический

Другие способы изготовления

Ручной пресс для макулатуры компактного типа очень прост в изготовлении. Своим принципом действия он похож на чеснокодавку:

Чертеж пресса для формирования бумажных брикетов

Берется швеллер или брус из металла 800–1000 мм по длине.
Методом электросварки на низ крепят металлический коробок, размер которого составляет 200*200*100 мм.
Нижняя часть короба служит для установки откидной крышки – через нее достают макулатурные кипы. Дрелью на боковинах короба делают сквозные маленькие отверстия, при помощи которых излишек влаги испаряется из макулатуры.
Рычаг подвижного типа скрепляют «пальцем» из металла (длина – 1000 мм) и прикрепляют наверх швеллера. Аналогично к рычагу крепят подвижный поршень.
Поршень является металлическим листом прямоугольной формы. К его середине приваривают длинный брус, чтобы он стал параллельным с главным швеллером каркаса при полном сжатии.
Это устройство крепят болтами к стенке на высоте 1000–1500 мм.

После завершения данной конструкции и закрепления ее на стене можно начинать проверку готового оборудования:

Первоначально нужно размягчить бумагу в отдельной емкости, предварительно залив ее водой.
При помощи строительного миксера тщательно перемешать полученную массу.
Образовавшуюся «кашу» поместить в короб пресса, вставить поршень и давить вниз до упора.

Схема прессования топливных брикетов из размоченной бумажной массы

Это действие нужно повторить несколько раз, пока макулатура максимально не сожмется и не превратится в кипу. Готовый тюк извлекается через нижнюю крышку откидного типа на коробе.

Создание гидравлического пресса

Большей популярностью пользуется более мощный самодельный гидравлический пресс. Такое оборудование состоит из насосной движущейся установки, выталкивающего механизма и системы управления для регулировки процесса. Рабочей частью в системе будут ползунки и гидроцилиндры. Жидкость в аппарате циркулирует с помощью поршней из нижней полости цилиндра в ту, что расположена сверху. Обработка сырья проходит с усилием 2.5–3 атмосферы по показанию манометра.

Конструкция включает гидроцилиндр и рычажные механизмы. Особенность в том, что по завершению перемещения поверхности плавно уменьшается скорость, а давление пресса во много раз увеличивается. Энергия расходуется в экономном режиме.

Гидравлический пресс для макулатуры своими руками создать вполне возможно. Главное — желание. Внешне он отдалённо напоминает бутылку с насосом. Процесс его изготовления немного сложнее предыдущего варианта, пошагово разберем каждый этап:

Подходящие по размеру детали стоит подготовить заблаговременно. Разметка будущих отверстий в них наносится заранее, а в некоторых местах можно и сразу просверлить.
Поршень и упор соединяют с домкратом сваркой или же присоединяются к нему с помощью болтов.
К поршню крепятся вытянутые металлические пластины, они будут направляющими.
Элементы для загрузки так же подготавливаются до начала работы. Рекомендуется дополнительно проверить каждую составляющую.
После того как все составляющие собраны, можно приступать непосредственно к конструированию самого пресса.
Стойки крепятся к верхней и нижней поперечинам.
На боковых сторонах стоек высверливаются равное количество разъемов, через них будут пролёты шпильки, необходимые для стабилизации движущейся части. Диаметр будущих отверстий, а также их частоту рассчитывают исходя из прочности используемых материалов.
К верхнему швеллеру прикрепляется домкрат, соединенный с поршнем и упором, с учетом размещения пружин.
Система регулируется так, чтобы исключить перекосы при движении поршня на любом этапе работы.
На следующем этапе конструкцию помещают на подвижную нижнюю часть.
Последним шагом будет крепление установки к станине. Желательно при этом использовать сварочный аппарат.
Обязательно проведите тестовую нагрузку, чтобы при обнаружении каких-либо неполадок, сразу провести должную регулировку. После проверки можно начинать прессовать картон и бумагу.

Как долго прослужит получившаяся конструкция, зависит от качества сборки и надежности комплектующих. От заданных параметров домкрата напрямую зависит степень трамбовки материала.

Габариты оборудования

Размеры прессов напрямую зависят от того, какой объём макулатуры или других отходов необходимо переработать. По габаритам оборудование подразделяется на следующие форматы:

мини;
стандарт;
профессиональные.

Мини. Такие прессы не требуют крепления к поверхности, их легко перемещать и просто ими управлять. Объём макулатуры в таком агрегате сокращается всего лишь в 3 раза, производительность его низкая. Для домашнего использования частным лицам, небольших офисов, торговых рыночных павильонов он вполне подойдёт.

Гидравлические мини-прессы для макулатуры

Стандарт. Предназначены для:

складов;
пунктов, принимающих макулатуру;
магазинов;
компаний, работающих с большим объёмом бумаг.

Эти агрегаты нуждаются в прочном креплении к горизонтальной поверхности. Создаваемое ими давление позволяет сократить объём макулатуры в пять раз.

Чертеж установки на ножном управлении

Профессиональные. Предназначены для полиграфических предприятий, комплексов крупных складов с огромным потоком отходов бумаги и картона. Эти отходы после прессования сокращаются в объёме в 10 и более раз. Прилагаемое усилие составляет 30 тонн. Установка такого промышленного пресса и его обслуживание производится только квалифицированным персоналом. Для установки требуется помещение с определёнными габаритами, просторное и высокое.

Разновидности прессов для макулатуры

Для спрессовывания пригодны два метода – механический и давлением рабочей среды (воздуха, воды или масла). Пневмопрессы не получили особого распространения, поскольку для создания необходимого рабочего давления потребуются мощные и высокопроизводительные компрессоры. Ряд зарубежных фирм предлагает с этой целью прессы вакуумной формовки. В таком оборудовании используется воздух под атмосферным давлением, а требуемое разрежение в камере прессования создаётся при помощи вакуумного насоса.

Механический вариант пресса для макулатуры включает в себя винтовой привод. Он может быть ручным или электромеханическим.

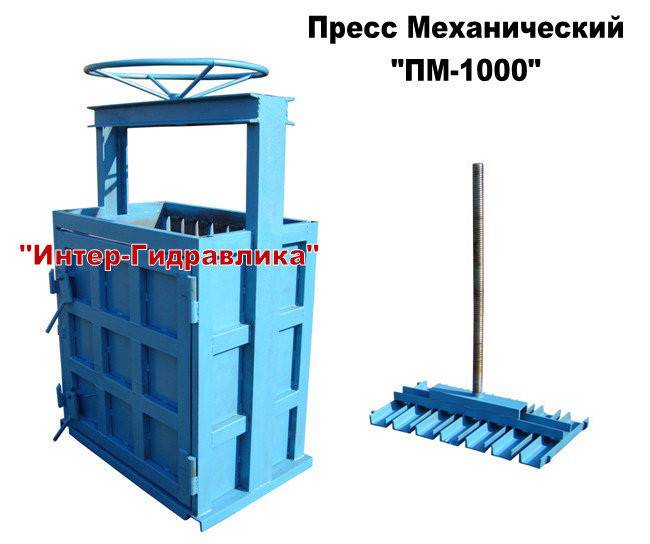

Механический пресс для макулатуры с ручным приводом

Винтовые прессы конструктивно весьма просты: энергоносителем является энергия массивного маховика, который разгоняется вручную. Диаметр обода маховика и его высота определяют граничное значение усилия прессования. Например, при внешнем диаметре чугунного колеса 450…500 мм и высоте 150…200 мм фактическое усилие в конце рабочего хода составляет 100…120 кН, чего вполне достаточно, чтобы спрессовать тюк макулатуры массой 12…15 кг. Резьба на винте должна быть самостопорящей, а также многоходовой.

Такое оборудование имеет вертикальное исполнение, станина выполняется из литого чугуна, а гайка – из антифрикционной бронзы. В механических приводах такого оборудования вращение гайки производит электродвигатель через зубчатую или клиноременную передачи.

Недостаток приводных конструкций винтовых прессов для макулатуры – необходимость установки предохранителя от перегрузки по крутящему моменту. Он должен срабатывать в конечный момент прессования, когда сопротивление сырья резко возрастает из-за постоянно увеличивающегося значения его плотности.

Видео – работа пресса для макулатуры с электроприводом:

Более распространённым, хотя и габаритным, считается применение гидропривода.

Пакетировочный пресс для макулатуры с гидроприводом состоит из:

Рамной станины закрытого типа, изготавливаемой из сварных листов стали.
Силового цилиндра, располагаемого на верхней поперечине рамы.
Плунжера поршневого типа, вертикально перемещающегося в прямом и обратном направлениях.
Двух направляющих стоек, которые в сечении образуют равнобедренную призму.
Насосной установки.
Подвижной поперечины (траверсы) с гладким бойком.
Контейнера – рабочей камеры, где размещается прессуемое бумажное сырьё.
Механизма выталкивания.
Системы управления.

Поскольку пресс гидравлический при спрессовывании макулатуры, мягкой бумаги и картона, не требуется создавать значительные удельные усилия, то возвратные цилиндры, типичные для обычных гидропрессов, в данных конструкциях отсутствуют. Рабочая жидкость, которая находится в нижней полости силового цилиндра, при реверсировании направления её прокачки, перегоняется в верхнюю полость.

Траверса гидравлического пресса для макулатуры постоянно имеет точное направление, причём положение направляющих стоек может регулироваться специальными болтами. Контроль усилия прессования определяется по манометру, который настраивается по показаниям датчиков давления. В зависимости от размеров бумажной кипы давление в конце рабочего хода траверсы достигает 10 ат, и не должно быть менее 2.5…3 ат, иначе плотность пакета окажется недостаточной.

В конце рабочего цикла готовый пакет удаляется приводом выталкивателя, который может иметь ручной, либо автоматизированный привод (в последнем случае механизм включается по завершении рабочего хода траверсы, в момент её подъёма в верхнее положение).

Выпускаются также автоматизированные исполнения гидравлических прессов для макулатуры. Они отличаются тем, что имеют горизонтальную компоновку, а в комплекте к основному оборудованию поставляются также устройство автоматической выгрузки пакета из рабочей зоны, и узел для последующей перевязки пакета.

Горизонтальный полуавтоматический гидравлический пресс для макулатуры

Советы и рекомендации

И та и другая конструкция хороша в качестве пресса для картона. Своими руками при этом можно изготовить и более мощные устройства. Это не потребует дополнительных навыков, тем более что основа механизмов останется прежней. Прессовать же можно будет не только бумагу, но и пластик, мягкие металлы (типа тех, что идут на банки под напитки) и многое другое.

Читать также: Травление рисунка на топоре в домашних условиях

Для усиления мощности можно использовать такие решения:

Камеру под сырье можно усиливать более толстыми листами металла, уголками и т. п. Такую же процедуру реально провести и с поршнем с помощью швеллера или поперечных балок.

Для более удобной работы поршня допустимо предусмотреть в конструкции использование подшипника.

Вместо обычного рычага можно применить вариант с колесом.
Устройства можно подключать к электрической сети. Это упростит работу, но изначально потребует дополнительных затрат и оборудования.
При наличии опыта, устанавливая домкрат, нужно сразу сделать возможным его перемещение.

Изготовленный своими руками пресс для бумаги — довольно компактное, не требующее соблюдения каких-либо особых правил (кроме как по технике безопасности) устройство. Оно может принести реальную пользу и в городе, и на даче. Такие конструкции применяются и в фермерских, крестьянских хозяйствах, в т. ч. и в процессе заготовки кормов.

https://youtube.com/watch?v=SGS-UjRor3E

Делаем своими руками

Если в вашем распоряжении находятся ограниченные финансовые ресурсы, но есть навыки сварочных и слесарных работ и соответствующий инструмент, то компактный пресс для макулатуры можно сделать своими руками.

Для изготовления гидравлического пресса с усилием до 4 тонн понадобится:

сварочный аппарат, электроды или проволока;
слесарный инструмент по металлу;
болгарка;
стальной профиль не тоньше 5 мм для основания, рамы и траверсы;
стальной лист толщиной не менее 2 мм для короба;
стальная плита толщиной не менее 10 мм — главный рабочий орган пресса;
гидравлический автомобильный домкрат соответствующего усилия;
две пружины для возвращения траверсы в верхнее положение;
навыки конструирования и чтения чертежей.

Сначала следует изготовить прямоугольное основание. По бокам к нему привариваются стойки, в пазах которых будет ходить траверса. Сверху стойки соединяются перекладиной. На пружинах между стойками подвешивается траверса, на нее крепится домкрат, а снизу — плита. Открытый сверху короб необходимо снабдить с одной стороны надежно запирающейся дверцей. Если плита недостаточной толщины деформируется при работе, к ней сверху приваривают ребра жесткости — продольные и поперечные.

Технологические возможности гидропрессов

Желая приобрести макулатурный пресс в Москве или других крупных городах, необходимо более подробно изучить их ключевые технические характеристики. Представленные в продаже устройства различаются между собой несколькими параметрами, важнейшими их которых являются:

объем камеры;
производительность оборудования и мощность привода;
сила прессовки;
предельная плотность обрабатываемого сырья;
уровень потребления энергии;
размеры;
удобство транспортировки.

Существует множество разновидностей подобных агрегатов. Они могут различаться еще и по типу монтажа, используемому приводу. Поскольку все устройства имеют свои особенности, с ними целесообразно ознакомиться подробнее.

Самодельный гидравлический пресс для макулатуры

Прессовочное оборудование гидравлического типа можно легко сделать самостоятельно. Для создания напорного устройства такого самодельного пресса подойдет обычный гидродомкрат, подбор которого осуществляется, исходя из размеров короба для прессования, и желаемого усилия.

Чертёж гидравлического пресса для макулатуры

Станину лучше изготавливать из строительной стали типа 12ГС, производящейся по стандартам ГОСТ 19282. Такой качественный материал поможет правильно сварить станину и придать ей форму прямоугольной закрытой рамы.

Траверса (подвижная поперечная планка) и станина должны соответствовать по габаритам возможностям домкрата. Рабочая поверхность с контейнером должна быть обеспечена вертикальной регулировкой.

Конструкция самодельного прессовочного оборудования должна включать две пружины, расположенные симметрично относительно друг друга, которые будут возвращать траверсу в начальную позицию.

Завершающая стадия – монтаж система управления приводом на электрической основе. Самый простой вариант – двухкнопочный регулятор.

Бытовые конструкции прессов на гидравлической основе могут обеспечить давящую силу в 100–120 кН, поэтому практически не уступают покупному производственному оборудованию.

Механический пресс

Основная часть пресса для макулатуры представлена каркасом, сделанным на основе швеллеров или уголков из металла, обшитым листами и дополненным балками поперечного типа.

Примеры чертежей пресса для сборки своими руками

Берутся четыре бруска или уголка из металла по 800 мм длиной, и столько же аналогичных деталей в длину по 600 мм, соединяются между собой сваркой, чтобы получилась конструкция из двух прямоугольников, которые будут играть роль нижней и верхней стенки короба. Для более жесткой сцепки можно применять болты или шурупы.

Затем эти части скрепляются балками вертикального типа вышеуказанным способом (сваркой или болтами). Получившаяся квадратная коробка обшивается листами металла и укрепляется поперечными балками. С самой широкой стороны делается дверца.

Далее из металлических швеллеров, длина которых 450–500 мм, сваривается поршень. Для более прочного состояния деталь укрепляется поперечной балкой. В ее центре при помощи сварки крепится фланец, в который крепится прут с заранее нарезанной резьбой.

На финальном этапе к главной коробке напротив друг друга с самых длинных сторон привариваются два швеллера не менее 100 мм по ширине. Сверху сбоку к ним фиксируются два бруса, а в промежутке между ними крепится подшипник в обойме. В него помещается прут из металла с нарезанной резьбой и крепится на поршневом фланце.

Как пользоваться прессом для макулатуры

Общая информация

Жизнь человечества тесно связана с бумажными изделиями, ведь они окружают нас повсюду. Новостные газеты и журналы, буклеты и рекламные объявления, чеки из магазинов и ненужные документы — все это может быстро захламлять квартиру, овладевая полезным пространством. И наличие специального приспособления для прессования картона существенно упростит задачу по уничтожению подобного мусора, а также позволит превратить его в самодельное, легкодоступное и дешевое топливо.

Бытовые установки для обработки картона и бумаги оборудованы компактным двигателем и работают от централизованной электрической сети, поэтому расход энергии совсем незначительный. Современные модели эффективно перерабатывают ненужную макулатуру, газеты и картон, уменьшая их в размере до неузнаваемости. Принцип работы агрегата построен на подаче давления, которого вполне хватает для воздействия не только на бумагу, но и на изделия из пластика или жестяные банки.

Изготовление домашнего утилизатора

Сам по себе принцип такого устройства общеизвестен. Он направлен на увеличение небольшого усилия или какой-либо энергии для подачи на рабочую пластину, которая является подвижной. Механизмы бывают гидравлическими или механическими. Различаются они и по типу установки. Пресс для вторсырья своими руками сделать относительно несложно.

Простой вариант

Это простейший макулатурный пресс. Его может сделать даже мастер-новичок. О сварке ему, конечно, хорошо бы иметь начальные понятия. Берется для конструкции, как правило, то, что всегда может найтись под рукой.

Домашний (скорее, гаражный вариант, установка для сарая) делается так:

Изготавливается чертеж, на котором указываются будущие параметры установки. При определении размеров исходить нужно из места, где предполагается размещение утилизационного станка.
Газо- или электросваркой к нижней части металлического швеллера крепится железный короб. Это будет камерой для помещения сырья.
Внизу камеры следует оборудовать (лучше в виде откидной крышки) систему для освобождения устройства от готовой продукции.
С боков камеры необходимо просверлить вентиляционные отверстия. Их можно сделать в один ряд сверху, но по несколько штук.
Сверху к швеллеру нужно прикрепить рабочий рычаг. Чем он будет длиннее, тем меньше усилий придется прикладывать в дальнейшем в процессе прессования.
К рычагу необходимо прикрепить лист металла (нержавейки), который будет выполнять роль поршня.
По центру поршня приваривается брус или металлическая труба. Длина ее должна быть достаточной для достижения поршнем низа камеры.

https://youtube.com/watch?v=Z9_A8k47Fco

Эксплуатация пресса

Самодельный пресс для макулатуры прост и в эксплуатации

Важно, чтобы он был устойчив, хорошо закреплен, т. е. чтобы не нес угрозу работающему на нем человеку

Начинать нужно с малого, а навыки работы будут повышаться с опытом

чтобы не нес угрозу работающему на нем человеку. Начинать нужно с малого, а навыки работы будут повышаться с опытом.

Сам процесс нужно строить таким образом:

Бумагу измельчить любым доступным способом.
Поместить ее в подходящую емкость, залить водой и дать пропитаться.
Перемешать и поместить в камеру.
Несколько раз задействовать рычаг.
Вынуть и высушить бумагу.

В ходе работы любого предприятия — от магазина до металлургического завода – неминуемо образуются бумажные отходы. Это и использованная картонная упаковка, и потерявшие свою актуальность документы. Бумажные изделия обладают низкой плотностью и занимают большой объем и складские площади, приводя к их нерациональному использованию. Эту проблему может разрешить несложное по конструкции и простое в обращении устройство — пресс для макулатуры. Он позволяет спрессовывать бумагу и картон в компактные тюки или пакеты. Занимаемый объем при этом уменьшается до 20 раз, позволяя освободить складские площади. Прессованную бумагу удобнее и дешевле перевозить, ее охотнее и дороже принимают предприятия по переработке вторсырья. Любому предприятию, на котором регулярно скапливаются бумажные отходы, имеет смысл задуматься о приобретении пресса для макулатуры или изготовлении его своими силами. Кроме бумаги, таки прессы могут сжимать в компактные пакеты и пластиковые емкости для воды и других веществ.

Наиболее востребованные модели оборудования

В большом ассортименте гидравлические прессы для макулатуры производятся на Арзамасском заводе «Гидропресс».

Предлагаемые модели оснащены системами автоматического выгружения готовых спрессованных кип. Отдельные элементы этих систем разработаны в Италии, а элементы точной автоматики производятся во Франции.

Это оборудование работает надежно в любых условиях, даже при отсутствии отопления в помещении, в котором оно установлено, и при минусовых температурах.

На вертикальных прессах получают кипы с массой:

до 200 кг на малых прессах;
до 350 кг на средних прессах;
до 600 кг на крупных прессах.

Это говорит о том, что любой потребитель может сделать выбор для себя.

Гидравлические прессы в горизонтальном исполнении имеют значительно более высокую производительность. Кроме бумажных отходов, они применяются для прессования твердых бытовых отходов, пластика, алюминиевых банок. Они отличаются быстрой и эффективной загрузкой сверху, нет необходимости выравнивания слоя. Кипа формируется через 5–6 загрузок и имеет высокую плотность.

Переработка макулатуры с помощью гидравлических горизонтальных прессов

Горизонтальные гидропрессы серии «Мега» с конвейерной установкой имеют следующие характеристики:

масса спрессованной кипы — 200–650 кг;
размер пакетов — от 1000х800 до 2100х800 мм;
рабочий ход траверсы — от 1600 до 3300 мм.

Популярными моделями являются следующие:

ПГП-2 мини с вертикальной загрузкой. Габариты: 200х64х42 см. Размер готовых брикетов 50х40х35 см, перерабатывает в день до 500 кг сырья, прилагаемое усилие 2 тонны.

Barinel 1500LP6 с вертикальной загрузкой. Габариты: 160х56х67 см. Размер готовых брикетов 50х50х50 см, прилагаемое усилие 6 тонн, производит до 5 брикетов в час весом до 30 кг каждый.

https://youtube.com/watch?v=YMKnfXz50Zg

Виды прессов

Для того, чтобы начинать самостоятельное изготовление данного станка, важно понимать, какой именно вид пресса необходим

Если выбор оказался в пользу гидравлического, то такой самодельный пресс можно изготовить, соблюдая следующую последовательность действий:

Сделать необходимые чертежи и расчеты. В качестве основы станка выступает гидравлический домкрат

При расчетах размеров важно учитывать габариты домкрата (длину поршня) и условия помещения, в котором оборудование будет установлено. Изготовить в месте установки пресса платформу. Она должна состоять из бетонной плиты, камеры и креплений, позволяющих зафиксировать домкрат на платформе

Она должна состоять из бетонной плиты, камеры и креплений, позволяющих зафиксировать домкрат на платформе

Камеру рекомендуется изготавливать из прочного металла, толщиной не менее 2 миллиметров. При активном применении станка, двери и стенки камеры из менее толстого слоя металла быстро деформируются и приведут к поломке. Хорошо подходит строительная сталь. Этот материал позволяет легко и прочно сварить стенки камеры между собой. Закрепить домкрат на платформе. Советуется оставлять положение домкрата регулируемым. Это позволит получить более универсальный агрегат. На платформе необходимо установить 4 стойки. На установленные стойки крепится еще одна плита — траверса. За счет ее перемещения происходит сжатие макулатуры, находящейся в камере. Устанавливается две симметричных пружины. Их задача – поднимать траверсу, возвращая ее в исходное положение. Устанавливается система управления станком. Наиболее простой для использования и монтажа вариант — использование электрического привода и двухкнопочного регулятора (типа «пуск-стоп»).

Прессы, изготовленные по данной схеме, являются эффективными и мощными. Такой станок способен обеспечить силу давления на макулатуру в 100–120 кН. По данному показателю, самодельный пресс для вторсырья ничем не уступает тем, которые, производятся на станкостроительных заводах.

Изготовление механического пресса

Для того, чтобы сделать механический пресс самостоятельно, необходимо:

Изготовить каркас – основу будущего станка. Он изготавливается из горизонтальных балок и металлических уголков. Восемь металлических брусков свариваются между собой с помощью уголков, образуя одну общую конструкцию – будущие нижние и верхние стенки. Для большей надежности, при скреплении балок можно использовать шурупы и болты.
Далее, две полученные стенки скрепляются вертикальными балками (при помощи сварки и болтов). В итоге должна получится квадратная коробка. Ее боковые стенки обшиваются листами из оцинкованного алюминия и дополнительно скрепляются изнутри еще двумя поперечными балками. С одной из сторон устанавливается дверца.
Внутрь коробки устанавливается поршень на поперечной балке. К поршню прикрепляется металлический прут. Скрепление поршня и прута происходит с помощью специального металлического диска – фланца.
Коробка прикрепляется к стенке с помощью болтов и шурупов. К нижней ее части приваривается дополнительный металлический ящик, из которого будут извлекаться кипы переработанной макулатуры.
На боковых стенках коробки делаются сквозные отверстия, позволяющие испаряться лишней влаге.
К главной коробке с двух сторон прикрепляются два дополнительных бруса, а между ними – подшипник внутри обоймы. В эту же обойму устанавливается металлический прут с нарезанной резьбой (по аналогии с тем, что установлен внутри коробки).

Принцип работы такого механического пресса во многом похож с тем, как работает пресс для измельчения чеснока:

Перед попаданием в устройство, макулатура помещается в емкость с водой для размягчения.
Полученная масса перемешивается при помощи строительного миксера.
Образовавшаяся водно-бумажная «каша» опускается в короб, а сверху на нее вручную опускаются брусы с поршнем.
Операция повторяется несколько раз, пока макулатура не сожмется максимально. По итогу, получившиеся кипы извлекаются из нижнего металлического ящика.

Изготовление как механического, так и гидравлического пресса самостоятельно может помочь сэкономить средства на покупку оборудования, кроме того, значительно разгрузить площадь складских помещений, в которых хранится сырье, увеличить возможности по загрузке автомобилей, которые занимаются доставкой на места конечной переработки.

Как сделать гидравлический пресс для макулатуры своими руками: чертежи

В последние годы объем различной бумажной продукции, которую использует человек в своей жизни и работе, постоянно увеличивается. Выбрасывать ненужные газеты, журналы и прочую макулатуру – не рационально, ведь используя обычный гидравлический пресс, из нее можно сделать брикеты для отопления дома.

Стоимость подобных станков для макулатуры на рынке достаточно высокая. Но каждый, кто умеет работать со сварочным аппаратом, имеет некоторые знания из гидравлики и располагает необходимыми материалами и чертежами, может сделать такое устройство своими руками.

Работа изготовленного собственноручно гидравлического пресса основана на передаче усилия при перекачке той или иной жидкости: масло перекачивается под давлением из цилиндра, воздействуя на поршень. В результате этого и происходит сильное воздействие на макулатуру, в результате чего она спрессовывается.

Любой фирменный или сделанный своими руками пресс состоит из таких основных частей:

гидравлический насос или домкрат с гидроцилиндрами;
станина и каркас;
электродвигатель;

Перед тем как приступать к самостоятельному изготовлению гидравлического пресса, проводят требуемые расчеты, определяются с объемом цилиндров и камеры для загрузки макулатуры, создается схема будущего станка.

При отсутствии технического или инженерного образования сделать это своими руками сложно, поэтому лучше воспользоваться готовыми чертежами.

Разработка основания и опорной платформы

Сам процесс изготовления такого станка начинается с разработки пресс-формы: она представляет собой металлический короб прямоугольной формы, дно и крышка которого – съемные. Размеры такой формы определяют размеры брикетов макулатуры, которые можно будет делать с его помощью. Поэтому ее высоту и ширину каждый определяет своими руками.

Основание и опорная платформа для домкрата или гидронасоса должны быть максимально прочными, поскольку именно на них приходиться получаемое давление при работе пресса.

Чтобы сделать такие части гидравлического пресса, можно использовать обычный металлический профиль прямоугольного или квадратного сечения. Отрезав несколько деталей нужной длины, их прикладывают один к другому боковыми стенками, сваривая с обеих сторон швы сварочным аппаратом.

Из таких же элементов можно сделать и стойки упора, которые нужно приварить к основанию производимого гидравлического станка.

Следующий этап – разработка съемного упора, который будет перемещаться по стойкам, передавая при этом давление от домкрата на обрабатываемый материал. Для этого подойдут отрезки стальной полоски, длина которых должна быть немного меньшей, чем расстояние между стойками. Соединив сваркой такие отрезки, такая самостоятельно сделанная деталь фиксируется для перемещения по стойкам. Для этого используются две стальные пластины, длина которых равна длине упора вместе с шириной стоек. Проделав отверстия в этих пластинах и упоре, при помощи обычных гаек они соединяются между собой так, чтобы пластины располагались по обе стороны стоек.

Последний этап самостоятельной разработки гидравлического пресса – установка домкрата. Мощность такого станка будет зависеть только от мощности используемого домкрата. Для достижения высокой мощности работы аппарата потребуется использование электропривода. В результате этого можно будет прессовать различную макулатуру своими руками, используя получившиеся брикеты как эффективный вид топлива.

Готовый гидравлический пресс

https://youtube.com/watch?v=FEjKy1YeAo0
