ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1. Изготовитель должен гарантировать соответствие
угольников требованиям настоящего стандарта при соблюдении условий эксплуатации
и хранения, установленных настоящим стандартом.
(Измененная редакция, Изм. № 3).
4.2. Гарантийный срок эксплуатации – 18 мес. со дня ввода
в эксплуатацию.
(Измененная редакция, Изм. № 1, 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ*
________
* См. примечание ФГУП «СТАНДАРТИНФОРМ».
1. РАЗРАБОТАН И ВНЕСЕН
Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета стандартов Совета Министров от 22.06.77 № 1551
3. ВЗАМЕН ГОСТ 3749-77
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение | Номер пункта |
3.3 | |
3.2 | |
2.8 | |
2.8 | |
2.9, 2.10 | |
2.8 | |
2.8 | |
ГОСТ | 3.5 |
3.5 | |
3.4 | |
3.7 | |
МИ 1799-87 | 2б.1 |
5. Ограничение срока действия снято по протоколу № 7-95
Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС
11-95)
6. ИЗДАНИЕ (сентябрь 2003 г.) с Изменениями № 1, 2, 3,
4, утвержденными в январе 1979 г., январе 1983 г., июле 1987 г., декабре 1988
г. (ИУС 3-79, 5-83, 11-87, 3-89)
Переиздание (по состоянию на март 2008 г.)
ПРИМЕЧАНИЕ ФГУП «СТАНДАРТИНФОРМ»
Указанные в разделе «Информационные данные» к ГОСТ 3749:
ГОСТ
2.601-95 заменен на ГОСТ
2.601-2006;
ГОСТ
5950-73 заменен на ГОСТ
5950-2000.
Действительно ли прямой угол?
Возможно, некоторые читатели, ознакомившиеся с заголовком данной статьи, возразят, что прямой угол можно получить не всегда, и не всегда при строительстве используются именно ровные и точные прямые углы.
И, в принципе, они правы. Получить его весьма сложно, особенно если наблюдается неровность фундамента, на котором осуществляется строительство здания. Но, даже учитывая это обстоятельство, ни в коем случае нельзя делать вывод, что расчёт прямого угла можно делать просто «на глаз». В любом случае, если не представляется возможным вычислить идеальный прямой угол, то требуется достичь наиболее приближённого значения к идеальному углу в 90 градусов. И этого можно добиться, используя незатейливые инструменты и не самые сложные математические знания и познания в геометрии.
Как правильно выбрать угольник для работы
Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2
При выборе также важно учитывать следующие рекомендации:
- Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
- Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
- Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
- Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
- Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами
С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.
Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.
В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.
Главная > Оснастка > Инструмент > Столярный угольник
Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.
Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.
Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.
Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.
Применение угольника Свенсона
Компания Swanson производит строительный угольник в различных единицах измерения:
- дюймовый;
- метрический.
Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.
Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.
По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.
Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.
Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.
Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.
Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.
Зависимость 3 и 4 шкалы выражается через корень квадратный.
Угольник выполняет несколько функций и заменяет собой более простые инструменты:
- угломер;
- угольник Magnusson;
- рейсмус;
- транспортир;
- уровень;
- струбцину;
- упор под инструмент.
Площадка под упор, выступает с 2 сторон, для симметричной разметки.
Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.
Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.
Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.
Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.
УгольникУП
Угольник поверочный слесарный плоский типа УП предназначен для проверки прямых углов (90°) и применяется при слесарно-сборочных работах для контроля взаимно перпендикулярного расположения деталей. Конструктивно угольник представляет собой две линейки, соединенные друг с другом под прямым углом. Торцы линейки-основания и основной линейки (длинной) имеют плоскую поверхность. В месте соединения линеек с внутренней стороны имеется углубление. В отличие от других угловых инструментов, все сторону угольника УП плоские. Инструменты делятся на группы по классу точности. Выпускаются плоские проверочные угольники классов точности от 0 до 2. Модели нулевого класса точности имеют отклонение в 2,5 мкм для самого маленького угольника и 4,5 мкм для самого большого. Угольники 2 класса точности имеют отклонения 13 мкм и 30 мкм соответственно. Изделия нулевого класса применяются в метрологических лабораториях и на участках с повышенной ответственностью. Для изготовления измерительных инструментов используется закаленная сталь. Они имеют высокую прочность и износостойкие поверхности. Это минимизирует истирание в процессе использования, что дает возможность сохранить нужную точность замеров. На рабочей и опорной поверхностях угольника наносится маркировка предприятия изготовления и обозначения, свидетельствующие о соблюдении ГОСТ 3749-77 при изготовлении продукции.
Кроме угольников типа УП существуют: УШ это угольники с широким основанием. Отличаются от других разновидностей тем, что одна из сторон (короткая) имеет большую ширину. Благодаря этому угольник легко размещать на ровных основаниях для проверки перпендикулярности различных деталей. Используется для проверки точности работы механизированных машин, крепежных соединений; УЛП это проверочные лекальные угольники. Позволяют выполнять измерения с очень высокой точностью. Используются на производстве с целью проверки качества продукции. Лекальные угольники изготавливаются с особым контролем качества и правильности прямого угла. Проверяются в метрологических лабораториях и имеют необходимые документы, подтверждающие прохождение проверки.
Угольник поверочный. Технические характеристики:
| Тип угольника | Размеры сторон, мм | Пределы отклонения, мкм | ||
| длинной | короткой | класс 1 | класс 2 | |
| УП 60х40 | 60 | 40 | ±5 | ±13 |
| УП 100х60 | 100 | 60 | ±6 | ±15 |
| УП 160х100 | 160 | 100 | ±7 | ±18 |
| УП 250х160 | 250 | 160 | ±9 | ±22 |
| УП 400х250 | 400 | 250 | ±12 | ±30 |
Угольник поверочный. Цены:
| Тип угольника | Цена, руб. с НДС |
| Угольник поверочный УП 60×40 мм, 1 кл. | 930,00 |
| Угольник поверочный УП 100×60 мм, 1 кл. | 1 270,00 |
| Угольник поверочный УП 160×100 мм, 1 кл. | 1 700,00 |
Сопутствующие товары:
- Комплекты ВИК (Эксперт, Поверенный, Транснефть, Базовый, ВИК-1 и др.);
- Измерители шероховатости (TIME, PCE, Elcometer, образцы и комплекты шероховатости и др.);
- Шаблоны сварщика (УШС, УШК, КМС, ШПС, WG и др.).
ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Поверочные угольники должны быть изготовлены
следующих типов:
УЛ – лекальные (черт. 1);
УЛП – лекальные плоские (черт. 2);
УЛЦ – лекальные цилиндрические (черт. 3);
УП – слесарные плоские (черт. 4);
УШ – слесарные с широким основанием (черт. 5).
Тип УЛ
Черт. 1
Тип УЛП
Черт. 2
Тип УЛЦ
Черт. 3
Тип УП
Черт. 4
Тип УШ
Черт. 5
Б, В –
измерительные поверхности угольников, Г, Ж – опорные поверхности, Е
– боковые поверхности
Примечание к черт. 1 – 5. Чертежи
не определяют конструкцию угольников.
1.2. Основные размеры угольников типов УЛ; УЛП; УП и УШ
должны соответствовать указанным в табл. 1.
Таблица 1
мм
Типы | H | L |
УЛ; УЛП; УП; | 60 | 40 |
100 | 60 | |
160 | 100 | |
УЛП; УП; УШ | 250 | 160 |
УП; УШ | 400 | 250 |
УШ | 630 | 400 |
1000 | 630 | |
1600* | 1000 |
_________
* Угольники типа УШ с H
= 1600 мм должны быть изготовлены по заказу потребителя.
1.3. Основные размеры угольников типа УЛЦ должны
соответствовать указанным в табл. 2.
Таблица 2
H | 160 | 250 | 400 | 030 |
D | 80 | 100 | 125 | 160 |
1.4. Угольники должны быть изготовлены трех классов
точности в соответствии с табл. 3.
Таблица 3
Тип | Н, мм | Классы точности |
УЛ; УЛП; УЛЦ | По табл. 1 и 2 | 0; 1 |
УП | 1; 2 | |
УШ | От 60 до 400 | 0; 1; 2 |
630 и 1000 | 1; 2 | |
1600 | 2 |
Примечание. Угольщики типов УЛП и УЛЦ класса точности 1 следовало
изготовлять до 01.01.96. Угольники типа УШ Н-630 мм следует изготовлять
класса точности 0 с 01.01.96.
Пример условного обозначения плоского лекального угольника класса точности 0, с Н
= 160 мм:
Угольник УЛП—160
ГОСТ 3749-77
(Измененная редакция, Изм. № 3, 4).
2б. МЕТОДЫ КОНТРОЛЯ
2б.1. Проверку угольников проводят по МИ 1799-87.
(Измененная редакция, Изм. N 4).
2б.2. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах. Испытания проводят в следующем режиме: сначала при температуре плюс (50±3) °С, затем минус (50±3) °С и далее при относительной влажности (95±3)% при температуре 35 °С. Выдержка в климатической камере в каждом режиме 2 ч. После испытаний метрологические характеристики угольников должны соответствовать значениям, установленным в стандарте.
2б.3. При проверке влияния транспортной тряски используют ударный стенд, создающий тряску ускорением 30 м/с и частотой 80-120 ударов в минуту.
Ящики с упакованными угольниками крепят к стенду и испытывают при числе ударов 15000. После испытаний метрологические характеристики угольников должны соответствовать значениям, установленным в стандарте.
2б.2, 2б.3. (Введены дополнительно, Изм. N 3).
Типы поверочных угольников и особенности их применения
Поверочные изделия классифицируют на пять типов, что позволяет применять их в различных сферах. Рассмотрим все типы поверочных устройств, и выясним их назначение.
- УЛ — лекальный. Сфера применения этого типа инструмента — для разметки и выполнения слесарно-сборочных действий. При помощи лекального прибора можно контролировать перпендикулярность отдельных элементов конструкции. Высокая точность измерений обеспечивается за счет острых измерительных поверхностей. Одна сторона инструмента имеет короткую утолщенную часть, а вторая длинная сторона имеет утонченный профиль
- УЛП — лекальный плоский также имеет одну короткую, а вторую удлиненную часть, только с одинаковой толщиной профиля. Главное назначение УЛП инструмента в том, чтобы проводить разметочные работы на плоских поверхностях
- УЛЦ — лекальный цилиндрический прибор имеет вид полого цилиндра, имеющего фаски. Основание прибора и боковая поверхность имеют прямой угол, равняющийся 90 градусов. Цилиндрические угольники используются в качестве эталонных или образцовых инструментов в метрологических станциях и в машиностроении. Устройство выпускается с нулевым и первым классом точности
- УП — плоский. Состоит из двух сторон, расположенных под углом 90 градусов. Все стороны инструмента плоские, а выпускается он трех видов точности — 0, 1 и 2
- УШ — с широким основанием. Предназначен инструмент для проверки перпендикулярности плоскостей. Широкое основание позволяет установить прибор на плоскости без применения вспомогательный устройств
Угольники также делятся на три основных вида, которые рассмотрим в следующем разделе.
Какие бывают
Инструмент выпускается разных видов, предопределяющих его назначение.
Столярный
Предназначен для выполнения столярных работ. Длинная часть измерителя составляет 10 см-10 м. Выпускается в разных вариантах. Пользуются популярностью следующие модели:
- угольник Свенсона – применяется в столярно-плотницких работах, имеет форму треугольника, есть разметка транспортира;
- обычный – короткая часть толще длинной, что обеспечивает хороший упор;
- разметочный – в плоскости обоих элементов имеются перфорации, дополнительная пластиковая накладка выполняет функцию упор, внутренний угол оснащён транспортиром.

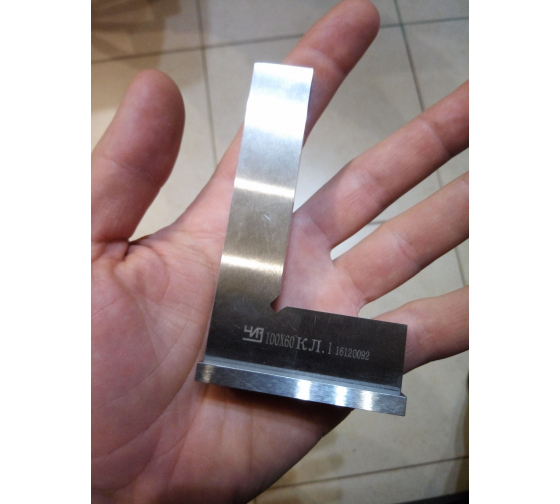

Угольник слесарный с широким основанием УШ 100х60 GRIFF
Слесарный
Конструкция представляет собой 2 линейки, соединённые между собой под ∠ 90°. Изготавливается прибор из стали, что исключает изменение значений при механическом воздействии. Выпускается в нескольких вариантах.
| Тип | Особенность | Назначение |
| УЛ | заостренные кромки | для лекал |
| УЛП | плоские элементы | для лекал |
| УЛЦ | цилиндрическая форма | применяют в метрологии |
| УП | монолитный угол | для слесарных работ |
| УШ | широкое основание на короткой стороне | для сборки и контроля прямых углов |
Угольник поверочный УП 60х40 кл.1 ЧИЗ
Поверочный
Выпускается измерители данного вида в разных вариантах. Отличаются они назначением и устройством. Встречаются обычные цельнолитые модели и конструкции с шарнирными соединениями. Благодаря дополнительным элементам удаётся настроить в приборе нужный угол. Некоторые угольники на рукоятке имеют уровень и держатель, что расширяет область применения инструмента.
Магнитный угольник START SM1601
Универсальные разновидности
Пользуются большим спросом универсальные модели, которые походят для столярных и строительных работ.
- Разработка Свенсона. Изначально инструмент использовался для монтажа стропильных систем. Благодаря многофункциональности круг задач существенно расширился. Среди основных функций: замер и подгонка заготовок, разметка линий, углов, контроль отвеса, упор для ручной пилы, перенос линий с проекта на деталь, проверка ровности уровнем и др.
- Малка. Конструкция состоит из двух линеек, соединённых между собой зажимным винтом. Один элемент имеет большую толщину, что позволяет применять его для упора. Используется прибор для создания прямых и параллельных линий, переносов углов. Некоторые модели содержат на длинной стороне шкалу, помогающую определить значение угла.
- Столярный ерунок. Это узкопрофильный прибор, представляющий собой колодку с вмонтированной линейкой. Вставная деталь обозначает углы 45 и 135 градусов. Основные функции: формирование ровной торцовки деталей, создание ровного стыка.
Покупка качественного угольника в приоритете у мастеров. Профессионалы зачастую выполняют разные задачи одним видом измерителя.
Выбор угольников
Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.
Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.
Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.
Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.
Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.
Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.
Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.
Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.
ОПЕРАЦИИ И СРЕДСТВА КОНТРОЛЯ
1.1. При проведении контроля выполняют следующие операции и применяют средства контроля с характеристиками, указанными в таблице.
Наименование операции | Номер пункта МИ | Наименование образцового средства измерения или вспомогательного средства контроля | Обязательность проведения операции при | ||
выпуске из производства | выпуске после ремонта | эксплуатации и хранения | |||
Внешний осмотр | Да | Да | Да | ||
Контроль размагниченности | Груз из низко-углеродистой стали массой (0,1 – 0,05) г | Да | Да | Да | |
Определение точностных характеристик | – | – | – | ||
Определение шероховатости поверхности угольников | Образцы шероховатости по ГОСТ 9378-75 или аттестованные детали-образцы | Да | Да | Нет | |
Определение радиуса закругления измерительных поверхностей угольников типов УЛ и УЛП | Инструментальный микроскоп по ГОСТ 8074-82; специальная пластина (приложение ) | Да* | Да | Нет | |
Определение отклонения от прямолинейности измерительных поверхностей угольников типов УЛ, УЛП и УЛЦ | Контрольный брусок по ГОСТ 22601-77 и (приложение ); концевые плоскопараллельные меры длины 1-го класса по ГОСТ 9038-83; плоская стеклянная пластина для интерференционных измерений ПИ-60 2-го класса по ГОСТ 2923-75; линейка ЛД-1-200 по ГОСТ 8026-75; поверочная плита 1-0-630×400 по ГОСТ 10905-86 | Да | Да | Да | |
Определение отклонения от плоскостности опорных поверхностей угольников всех типов и измерительных поверхностей угольников типов УП и УШ | Средства контроля по приложению | Да | Да | Да | |
Определение отклонения от параллельности опорных поверхностей угольников типов УЛП, УП и УШ | Скоба типа СР по ГОСТ 11098-75; пружинная измерительная головка 1 ИГП по ГОСТ 6933-81; микрометр типа МК 1-го класса по ГОСТ 6507-78; стойка С-1-28-100×40 по ГОСТ 10197-70; поверочная плита 1-0-2000×1000 по ГОСТ 10905-86; штатив Ш-1-8 по ГОСТ 10197-70; головка типа 2ИГ по ГОСТ 18833-73 | Да | Да | Да | |
Определение отклонения по перпендикулярности боковых поверхностей к опорным угольникам типов УП и УШ | Поверочная плита 1-0-2000×1000 по ГОСТ 10905-75; угольники типа УШ 2-го класса по ГОСТ 3749-77; набор щупов № 2 2-го класса по ГОСТ 882-75; концевые плоскопараллельные меры длины 3-го класса по ГОСТ 9038-83; синусная линейка типа 1 по ГОСТ 4046-80 | Да | Да | Нет | |
Определение отклонения от перпендикулярности измерительных поверхностей к опорным поверхностям угольников | Поверочная плита 1-0-2000×1000 по ГОСТ 10905-75; штатив Ш-1-8 по ГОСТ 10197-70; головка типа 1ИГ по ГОСТ 18833-73; угольник типа УЛЦ 0 – 1-го классов по ГОСТ 3749-77; концевые плоскопараллельные меры длины 2-го класса по ГОСТ 9038-83; плоская стеклянная пластина для интерференционных измерений ПИ-60 2-го класса по ГОСТ 2923-75; специальный прибор (см. черт. ); линейка ЛД-1-200 по ГОСТ 8026-75; многооборотный индикатор типа 1МИГ по ГОСТ 9696-82; цилиндрический ролик (приложение ) | Да | Да | Да | |
Проверка прочности соединения линейки угольника типа УШ с основанием | Поверочная плита 1-0-2000×1000 по ГОСТ 10905-75; штатив Ш-1-8 по ГОСТ 10197-70; головка типа 2ИГ по ГОСТ 18833-73; меры массы по ГОСТ 7328-82; слесарные тиски по ГОСТ 4045-75 | Да* | Нет | Нет |
______________
* Выборочно – в порядке, установленном предприятием-изготовителем.
1.2. Допускается применять другие вновь разработанные или находящиеся в применении средства контроля, имеющие аналогичные характеристики.
Создание угольника Свенсона
Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы. В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.
