Подробная инструкция как подключить автоматический выключатель

Особенности установки автоматических выключателей

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 “Сечение проводов по длительно допустимому току”), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод;
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза;
• трехполюсные, применяется в сети 380 вольт, подключается три фазных провода;
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой.

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет);
• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения, так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику);
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все);
• простота монтажа автомата (устанавливается одним щелчком на дин рейку);
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же).

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
2. Включающий механизм.
3. Контакты. Соединяют и разрывают общую цепочку.
4. Зажимы. Используются для подключения к защитному устройству.
5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
6. Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Как правильно подключить автомат — делаем все по порядку

В домах, построенных 25-30 лет назад, применялась система электроснабжения, в которой «нулевой» защитный проводник одновременно был и «нулевым» рабочим. В современном жилье функции защиты и рабочей проводки разделены. Европейские штепсели и розетки с заземлением делают процесс выбора автоматов зависящим от типа системы электроснабжения.

Автоматические выключатели могут крепиться на стандартную DIN-рейку или на панель, распределительные шкафы предусматривают оба варианта. Для первого способа на модульном АВ предусмотрены крепежные скоба и защелка. Для второго на корпусе воздушного выключателя предусмотрены монтажные отверстия — гнезда для крепления на болты. Модульный выключатель крепится одним нажатием руки: зацепил – нажал – защелка зафиксировалась. Для воздушного в панели нужно просверлить отверстия под болты. Крепления обязательно должны быть с резиновыми прокладками и уплотнительными шайбами. Для мощных воздушных выключателей можно резиновые прокладки сделать из пластика.

Одним из вариантов использования многотарифных приборов учета является установка электросчетчика «День-Ночь» belroselektro.by. Они позволяют контролировать расходы потребляемой электроэнергии и, следовательно, экономить на оплате коммунальных услуг.

В шкафу схема подключения автоматических выключателей выполняется по «иерархии». Кабель от внешнего источника заводится в электрощиток сверху, провода по территории разводятся через нижние выводные отверстия.

1. 1. Монтаж системы подключения и защиты начинается с вводного автомата.

Если система предусматривает несколько изолированных линий (по функциям или по помещениям), разделение начинается от вводного АВ. Мощность этого выключателя должна быть не меньше суммы мощностей всех «нижестоящих». Для выполнения такой задачи обычно выбираются двухполюсный или четырехполюсный варианты из группы D. Их не выбьет подключение мощной «болгарки» (из которой можно изготовить штроборез своими руками) или точильного станка на 3 кВт.

1. 1. «Однополюсники» являются самыми распространенными автоматами. Из них можно собрать любую схему электроснабжения квартиры или дома с гаражом. Установленные на DIN-рейке модульные АВ можно соединять отрезками провода с сечением, пропускная способность по току которого должна быть выше рабочего тока выключателя.

Соединительная шина делает выполнение соединений более удобным. Отрежьте кусок шины на требуемое количество контактов и закрепите в клеммах автоматов. Расстояние между контактами шины соответствует стандартной ширине модульного АВ. Установка автоматического выключателя производится на фазу. Нейтраль идет от вводного автомата к приборам напрямую.

1. 1. С помощью однополюсных выключателей монтируются системы освещения и розеток, но для подключения таких приборов, как бойлер, электроплита или душевая кабина, лучше применять двухполюсный АВ. Он гарантирует полный разрыв цепи. Схема подключения двухполюсного автоматического выключателя не имеет отличительных особенностей, но его рекомендуется устанавливать на отдельную линию.
   2. Установка трехполюсного автоматического выключателя имеет смысл, если будут подключаться электроприборы, требующие напряжение 380 В.

Нагрузка, подключенная по схеме «треугольник», исключает перекос между фазами. Нейтраль в случае такого подключения не требуется. В таких случаях на «потребителя» подключается индивидуальный выключатель.

1. 1. Четырехполюсный автомат можно использовать как вводной. Постарайтесь, чтобы на каждую фазу легла нагрузка равной мощности.

В случае подключения оборудования с трехфазной системой «звезда» или трех отдельных однофазных провода по четвертому – нейтрали — из системы будет удаляться излишний ток.

Если все нагрузки будут распределены равномерно, то на нейтраль ляжет функция защиты от непредвиденных перекосов мощности.
Для правильного подключения автоматического выключателя рекомендуется пользоваться качественными материалами. Все соединения проводов должны быть тщательно затянуты в клеммах. При подключении нескольких кабедей их контакты должны быть зачищены и облужены. Для лучшего соединения рекомендуется запайка и изоляция (наконечники из пластика). Не экономьте на стоимости автоматов и изоляции.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Вводной автомат.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Электросчётчик.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

Устройство защитного отключения — предназначено для защиты от поражения током и предотвращения пожаров.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Автоматы линейные.

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Диффавтомат защиты.

Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.

DIN-рейка — монтажный элемент для установки оборудования.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Соединительные шины.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Распределительные шины.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Основные виды автоматических выключателей

Производители делают очень много разновидностей различных моделей, не смотря на их конструктивные отличия.

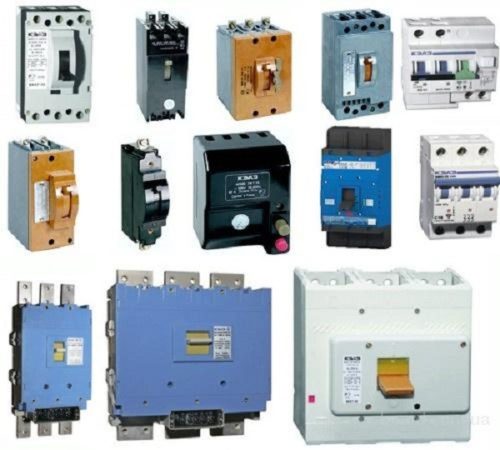

Внешний вид различных видов автоматических выключателейВсе они работают по одному принципу и предназначены для одной цели. При превышении установленного порога величины тока они отключают цепь от источника питания для сохранения аппаратуры от перегрузок.

По назначению автоматические выключатели можно разделить на следующие виды:

• Для коммутации оборудования в осветительных, розеточных сетях, силовых линиях с бытовым оборудованием не большой мощности;
• Для коммутации электропитания на электроустановки, которые эксплуатируются в экстремальных условиях, в взрывоопасной среде, повышенной влажности или запыленности;
• Для многократной коммутации полупроводниковых приборов в различных электронных системах.

По конструктивным особенностям разделяют на три основных вида:

• Воздушные выключатели имеют в конструкции корпуса отверстия, через которые происходит вентиляция элементов находящихся внутри. Такие модели используют в нормальных сухих условиях эксплуатации, без испарений и пыли;
• Выключатели с литым корпусом применяют в экстремальных условиях эксплуатации;

Модульные выключатели это один из вариантов воздушного, особенность конструкции в том, что их размеры и механизм крепления стандартизированы.

Последний вариант у потребителей на бытовом и промышленном уровне пользуется самым большим спросом. Причиной такой популярности является универсальность этих моделей, простота установки и подключения. Поэтому мы рассмотрим детально, как подключаются эти автоматические выключатели.

Способы подключения

Однофазные цепи

Для того чтобы ответить на поставленный ранее вопрос, следует исходить из требований ПУЭ, регламентирующих порядок включения связки автомат плюс УЗО. Согласно положениям этого документа, устройство защиты подключается так, как показано на размещённом ниже рисунке.

Схема включения однофазного УЗО

При её рассмотрении можно сделать следующие выводы:

• В однофазной сети это устройство практически всегда устанавливается сразу после счетчика;
• К его выходу подсоединяются линейные выключатели (автоматы), от которых проводка разводится по всей квартире;
• Нулевая шина подводится с соответствующей выходной клеммы счётчика на второй полюс УЗО;

Важно! Особое внимание в этой ситуации следует уделить тому, что УЗО подключается после счетчика и до автомата двумя проводами: прямым и обратным (этот момент очень важен с точки зрения возможности его срабатывания). Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом. Относительно правил подводки проводников к устройству нужно отметить следующее

Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу

Относительно правил подводки проводников к устройству нужно отметить следующее. Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу.

Трехфазная сеть

Типовая схема подключения трехфазного прибора предполагает наличие на нём 3-х групп входных и выходных контактов, каждая из которых образует цепочку защиты по одной из фаз (смотрите фото ниже).

Схема включения трехфазного УЗО

Дополнительная информация. Из рисунка видно, что в реальных силовых цепях число входных и выходных контактов УЗО ограничено четырьмя (три фазы плюс земля).

Последнее объясняется тем, что земляная жила для всех трёх фазных линий является общей (на рисунке она выделена синим цветом).

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

• Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
• Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
• Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
• Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
• Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
• Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.
