Как поменять?
Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.
Эти показатели следует обязательно учитывать при замене.
Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

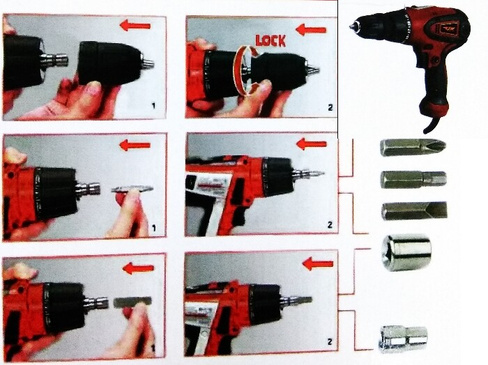

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.
Разборка кулачкового патрона дрели с быстрозажимной гайкой
Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:
- Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
- Газовым ключом аккуратно отвинчивается гайка с насечками.
- Вытаскивается подшипник. Достаётся шайба.
- Патрон вынимается из тисков.
- Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
- Если внизу имеется стопорное кольцо или гайка, они снимаются.
- Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
- Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
- Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.
Можно ли отремонтировать
Возможность восстановления вышедшего из строя узла зависит от конкретной конструкции. В некоторых моделях ремонт предусмотрен производителем. Другие условно ремонтопригодны, то есть их можно аккуратно разобрать и собрать, но вопрос состоит в наличии запасной вышедшей из строя детали. Встречаются и монолитные патроны, плохо или совсем не поддающиеся восстановлению.
Как видно из приведенной информации, чаще всего патрон шуруповерта не зажимает биту по причине износа крепежных элементов. Наиболее реалистичный вариант — поменять сломанный узел целиком. Возможность ремонта зависит от конкретной модификации электроприбора.
Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен
Перейти
Способы крепления патронов
В ручных дрелях используются две разновидности закрепления сверлильного патрона:
- Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
- Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.
Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

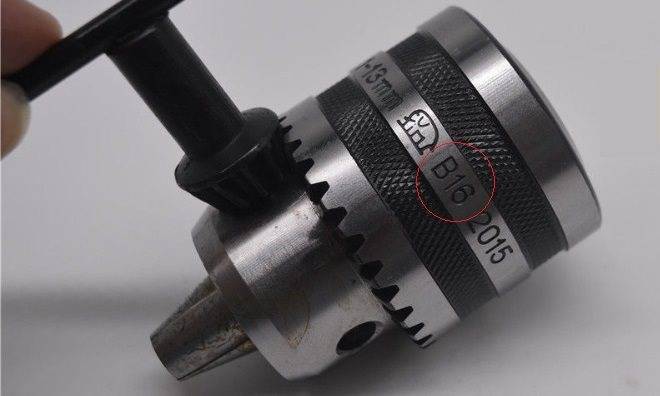

О способе крепления говорит и маркировка, выбитая на патроне:
- Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
- В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).
Замена и разборка патрона на дрели
В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:
- с конусным соединением;
- с резьбой.
Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме
При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:
- 1,5–13 М12х1,25;
- 1,5–13 1/2 – 20UNF.
Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.
С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:
Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.
Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.
В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.
Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.
- Быстрозажимные виды;
- Цанговые SDS-устройства;
- Кулачковые типы.
В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.
В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй – винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий – низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.
На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.
Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.
В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.
Разборка кулачкового патрона дрели с быстрозажимной гайкой
Чтобы починить инструмент, предварительно его нужно разобрать
Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:
- Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
- Газовым ключом аккуратно отвинчивается гайка с насечками.
- Вытаскивается подшипник. Достаётся шайба.
- Патрон вынимается из тисков.
- Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
- Если внизу имеется стопорное кольцо или гайка, они снимаются.
- Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
- Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
- Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.
Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:
- иметь в наличии необходимый набор инструментов;
- обладать слесарным навыком;
- быть человеком с устойчивой, уравновешенной психикой.
Другие проблемы при демонтаже
Иногда в процессе демонтажа появляются и другие проблемы. Например, если заклинил патрон дрели , нужно разобрать механизм и произвести его полную чистку, смазку. Особенно подобные неприятности появляются после сверления потолка. Загрязнения сыплются внутрь патрона. В этом случае его может заклинить.
Если же патрон слетает, потребуется увеличить натяжение в конусном соединении. Для этого механизм нужно нагреть до 110ºС в духовке. После этого его устанавливают на холодное посадочное место. После такой процедуры патрон слетать не будет.
Также может появиться биение при работе инструмента. Оно возникает из-за изношенности конусного основания или неравномерного разрушения поверхностей кулачков. В этом случае требуется замена старых элементов системы.
Рассмотрев, как поменять патрон на дрели, практически каждый мастер сможет отремонтировать инструмент для продолжения ремонтных или строительных работ.
Электродрель — необходимый механизм в арсенале мастера либо специалиста. Это оборудование даёт возможность сверлить отверстия разной толщины. Имеется ряд видов подобных приборов. При долгом сроке работы оборудование может сломаться, а самой частой «проблемной» деталью является патрон. Поэтому следует знать, как заменять патрон для дрели, чтобы в случае поломки не оказаться без инструмента.
Как разобрать патрон?
После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.
Видео: ремонт быстрозажимного патрона
Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.
Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.
Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.
Нет удара перфоратора. Что делать в таких случаях?
При сверлении отверстий при помощи перфоратора основным фактором является не вращения сверла, а удар. Его крепкость определяет как скорость бурения, так и способность инструмента управляться с особо жесткими строй материалами (бетоном, гранитом и т.П.).
Пыль и неизменная нагрузка на инструмент плохо оказывают влияние на его эффективность. Во время работы сила удара может приметно уменьшиться либо стопроцентно пропасть.
Как работает ударная дрель и почему она «отрешается» забивать?
Починка перфоратора
Если удар не врубается, вы сможете начать тест с кнопки пуска. Во-1-х, отключите молотковую дрель. Снимаем защитный кожух, чтоб добраться до контактов выключателя и звонить по всей схеме. По дороге проверяем провода на обрыв (в большинстве случаев на вилку и конкретно на месте стыка с инвентарем). Если контакты кнопок отлично, неувязка, вероятнее всего, в движке.
Если аромата горения нет, обмотки не поражаются, а ротор свободно крутится, то щетки изнашиваются. Всегда есть две кисти, они сделаны из металлографитовых. Они прижимаются к коллектору пружинами, а в процессе работы стираются и становятся короче. Их давление на коллектор миниатюризируется, контакт усугубляется и движок перестает нормально работать.
Вытащите кисти и осмотрите их. Проверьте, как они помещаются в держателе, если они очень перекошены, то они изношены. Время от времени на их наносят специальную краску, чтоб было понятно, что пора поменять кисточку. Приобретите новейшую щетку, подходящую только для этой модели электромотора.
Если щетки в порядке, дела плохи. Статор либо якорь повреждены. Их обмотку можно разрушить последующим образом: поломка, поломка электронного выхода из строя, поломка «к делу». На этом шаге ремонт лучше доверить спецам. Падение мощности, обычно, связано также сначала с износом кистей. Если они в порядке. Якорь вышел из строя. Если дрель-молот начала очень вибрировать, извлекая из рук либо выдавал громче шум, чем как правило это может быть в коробке. Может быть, подшипники изношены, баланс деталей нарушен, шестерни перекошенные, либо появляется свободный ход. Для вас необходимо будет без помощи других поменять подшипники либо уравновесить либо поменять шестерни.
Сильный искровой и жгучий запах показывает на поломку арматуры, что повлечет за собой дорогостоящий ремонт.
Нападающий толкает сверло, вращаясь меж поршнем и хвостовиком. Чем больше давишь молотком в стенку, тем почаще происходит удар. Из-за уменьшения хода сила удара становится меньше. Это отключает нападающего. Его можно поменять новым.
Устройство перфоратора, схема сборки и список запчастей
Инструмент состоит из однофазового мотора и ротора. Шестерня, расположенная на валу арматуры, отвечает за вращательные движения. Меж ними есть подшипники, один из которых «пьяный», конкретно он передает движения рабочим частям.
Ремонт перфоратора бочкового
Эта процедура ничем не отличается от ремонта обыкновенной буровой установки. Необходимо подчеркнуть, что мотор и вал размещены вертикально.
READ Почему Проворачивается Конус Патрона У Дрели
Основные причины возникновения поломок перфоратора
Основное отличие вращающегося молотка от многих других строй электроинструментов. Это работа в очень запыленной среде. Его движок охлаждается вентилятором. Воздух остывания содержит много пылевых частиц, которые, проникая в инструмент, протираются арматурой и статором, что приводит к их резвому износу. Чтоб продлить срок эксплуатации этих частей, нужно временами их очищать от пыли.
Набросок 3. Диаграмма статора.
Еще одна частая поломка инструмента связана с механизмом переключения режимов работы (вращения, бой, вращения стычкой). Потому, если ваш удар не врубается, к примеру, в режиме вращения, тогда следует разобрать инструмент и зрительно проверить механизм переключения.
Довольно нередко поломки перфоратора связывают с патроном, так как он подвергается огромным нагрузкам во время работы. Вы сможете уберечь свое оборудование от такового вреда, временами очищая картридж от пыли и грязищи тряпкой, смоченной в бензине.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg
https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Учимся ухаживать за цанговыми патронами для дрелей правильно
После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:
- Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
- Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
- Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене
При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.
Замена и разборка патрона на дрели
В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:
- с конусным соединением;
- с резьбой.
Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме
При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:
- 1,5–13 М12х1,25;
- 1,5–13 1/2 – 20UNF.
Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.
С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:
Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.
Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.
В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.
Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.
- Быстрозажимные виды;
- Цанговые SDS-устройства;
- Кулачковые типы.
В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.
В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй – винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий – низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.
На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.
Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.
В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.
Нюансы снятия, разбора и замены головок на шуруповертах разных производителей
Устройство патрона шуруповерта таково, что процедура его снятия, разбора и замены, в целом, одинакова и стандартна для всех моделей. Различия лишь в тонкостях для каждой фирмы.
- Макита
Инструменты для дома от этого производителя часто оборудованы пластиковой головкой. Его стоит снимать аккуратно, ведь риск повреждения выше, чем у металлической гильзы. Быстрозажимные устройства на шуруповертах Макита, как правило, одномуфтовые.
- Бош
Цилиндры на шуруповертах фирмы Бош устроены аналогично Маките, снимаются и разбираются таким же образом. Отличие лишь в том, что у Боша в цилиндре есть фиксирующий винт. Его необходимо откручивать по часовой стрелке.
- Зубр
Для замены патрона нужно по часовой стрелке открутить его с вала.
Снятие головки на шуруповертах моделей Интерскол, Хитачи, ДеВалт, Метабо, Вихрь не отличается разнообразием. Процедура такова:
- Выкрутить фиксирующий винт отверткой с крестовым шлицем. Предварительно откручиваемый элемент рекомендуется слегка смазать WD-40. Это не только ослабит сильный зажим, но также растворит ржавчину, если она есть.
- Зажать в патроне Г-образный шестигранный ключ на 10 мм и больше короткой стороной.
- По длинной стороне шестигранника стоит нанести один акцентированный удар молотком в направлении по часовой стрелке. Бить необходимо именно по шестиграннику, а не по самому цилиндру: так можно и зажимающее устройство сломать, и деформировать вал шуруповерта.
- После удара можно откручивать патрон рукой.
Бить надо только по шестиграннику
