Переделка шуруповерта на литиевые аккумуляторы 18650 18в

Выбор контроллера

При всех своих достоинствах, литий-ионные элементы чувствительны к:

• глубокому разряду;
• перезаряду;
• излишнему зарядному току;
• перегреву.

Контролировать самостоятельно эти параметры в течение нескольких часов, которые потребуются для пополнения энергии АКБ, сложно. Поэтому эти функции возлагаются на систему PCB (Power Control Board) или СОФ (система обеспечения функционирования). Она представляет собой плату небольшого размера, которую часто встраивают в корпус аккумулятора (из-за этого длина элемента типоразмера 18650 несколько выше обещанных 65 мм). Эта система прекращает заряд при достижении нужного напряжения и отключает АКБ при разряде до установленного уровня. Такие элементы имеют на корпусе маркировку Protected. Если маркировка отсутствует или прямо указано Unprotected, значит батарея такой системой не оснащена и контролировать параметры заряда придется вручную или возложить эту функцию на внешнее устройство.

Не надо путать PCB (СОФ) с системой BMS — Battery Management System или PCM – Power Charge Module. Эта система предназначена для поэлементного контроля заряда аккумуляторов, включенных в батарею по последовательной схеме. Элементы, из которых составлена АКБ, имеют определенный разброс параметров, поэтому возможна ситуация, когда часть элементов уже заряжена, а другую часть еще надо заряжать. Очевидно, что этот режим неблагоприятен для аккумуляторов. Эту проблему призвана решать BMS («балансир»). И в рассматриваемом случае без данной системы не обойтись.

Типовая схема включения балансира.

Типовая схема включения BMS показана на рисунке. При достижении номинальных параметров, элемент шунтируется внутренним ключом, остальные аккумуляторы продолжают заряжаться.

У плат разных производителей маркировка может несколько отличаться (вместо «B-» встречается обозначение «0V», вместо порядкового номера батареи — суммарное напряжение в точке подключения). Приобрести готовое устройство можно в интернете на известных торговых площадках. Выбирать надо по следующим параметрам:

• рабочий ток – не менее 30 А;
• количество подключаемых элементов должно соответствовать количеству аккумуляторов в батарее.

И, конечно, надо соизмерять габариты платы с имеющимся установочным местом.

Преимущества второго варианта

2-ой вариант является более подходящим, потому что напряжение в батарее достаточно стремительно падает с наибольшего показателя до малого (с 16,8 до 14,8 В). Для электронного мотора, чем, фактически говоря, не является шуруповерт, превышение в 4,8 В не является критической отметкой.

Самый маленький показатель напряжения у 3S-Li-Ion-модификации. Он равен 7,5 В, что является недостающим для производственной деятельности электронного приспособления. Смонтировав четыре конфигурации, мы увеличим электрическую емкость аккумулятора.

В этой статье вы узнаете как недорого переделать аккумулятор шуруповерта с Ni Cd на Li Ion аккумуляторы 18650, тем самым модернизировав аккумулятор шуруповерта, сделав его более мощнее и увеличив время автономной работы. Все этапы переделки подробно описаны, поэтому проблем возникнуть не должно, все необходимые компоненты указанны и доступны.

Необходимые компоненты для переделки

Для перебелки были использованы высокотоковые аккумуляторы 18650 ёмкостью 2500 мА/ч. Данные аккумуляторы имеют уже приваренные выводы для пайки, что очень удобно и ко всему прочему можно существенно сэкономить на батарейных отсеках. Заказать их можно в интернете, поставляются партией по 4 или 6 штук. Купить их можно по ссылкам ниже:

Так же для переделки понадобятся две платы BMS 12.6V 40A, покупал тут:

Зарядное устройство тоже нужно будет переделать и для этого понадобится модуль стабилизации напряжения и тока.

На момент переделки, все компоненты (на две батареи) обошлись всего 1100 рублей, это на много дешевле чем купить новый аккумулятор для шуруповерта, в котором будут стоять всё те же Ni Cd аккумуляторы. Посмотрев цены в интернете, я обнаружил что одна батарея стоит от 1200 рублей, а для переделки ДВУХ батарей, я потратил всего 1100! Все ссылки на компоненты так же можно найти в конце статьи!

Переделка аккумулятора

Первым делом нужно аккуратно разобрать корпус аккумулятора и выбросить старые Ni Cd аккумуляторы.

Затем необходимо отсоединить клемму питания аккумулятора.

К неё нужно припаять два провода, желательно с крупным сечением, в данной переделки были использованы провода сечением 4 мм² и длиной примерно 100 мм. На фото выше можно заметить красный провод, оставлен он был для того, что бы не перепутать полярность, к этому проводу желательно тоже припаять красный провод, что бы избежать неприятностей и вы точно будете знать что это +.

К блестящему контакту нужно припаять минусовой провод:

Затем нужно вставить клемму с припаянными проводами обратно в корпус на своё место, обязательно соблюдая полярность!

Для фиксации клеммы, можно залить вовнутрь стакана термоклей, более лучшего варианта фиксации я не нашел, тем более что держит он очень хорошо!

Теперь можно приступить к пайки аккумуляторов. Снимаем с аккумуляторов термоусадочную трубку и сгибаем их таким образом что бы можно было их спаять последовательно.

Далее спаиваем контакты:

Далее наносим термоклей на ту сторону получившейся батареи, где контакты торчат на верх и приклеиваем плату BMS как показано на фото ниже

Обратите внимание, что плюс и минус платы и батареи, находятся друг на против друга

Затем загибаем контакты батареи на контакты платы и припаиваем их, начиная с минуса!

К контакту платы B1 припаиваем короткий провод, другой конец которого припаиваем к месту соединения аккумуляторов!

К контакту B2 так же припаиваем короткий провод, другой конец которого, припаиваем к месту соединения аккумуляторов на противоположной стороне!

Ну и в конце, припаиваем последний, плюсовой контакт.

Теперь осталось соединить клеммы корпуса с получившейся аккумуляторной батареей, для этого припаиваем красный провод к контакту «P+», а синий, минусовой провод, к контакту «P-«.

На этом переделка аккумулятора закончена! Осталось закрепить изготовленную батарею и поставить на место вторую часть корпуса. На переделку двух аккумуляторов было потрачено не больше часа времени и как говорилось выше, 1100 рублей денег. После тестов, шуруповёрт стал работать ни хуже чем с заводской батареей и я бы сказал, на много лучше, в плане мощности и заряд держится дольше. Всем советую переделать свои старые батареи! ))

Доработка зарядного устройства шуруповерта

Шуруповерт — незаменимый инструмент, но обнаруженный недостаток заставляет подумать о том, чтобы внести кое-какие доработки и улучшить схему его зарядного устройства. Оставив шуруповерт зарядиться на ночь, автор этого видео блогер AKA KASYAN наутро обнаружил нагрев акб непонятного происхождения. Притом нагрев был достаточно серьезным. Это не нормально и резко сокращает срок службы аккумулятора. К тому же опасно с точки зрения пожаробезопасности.

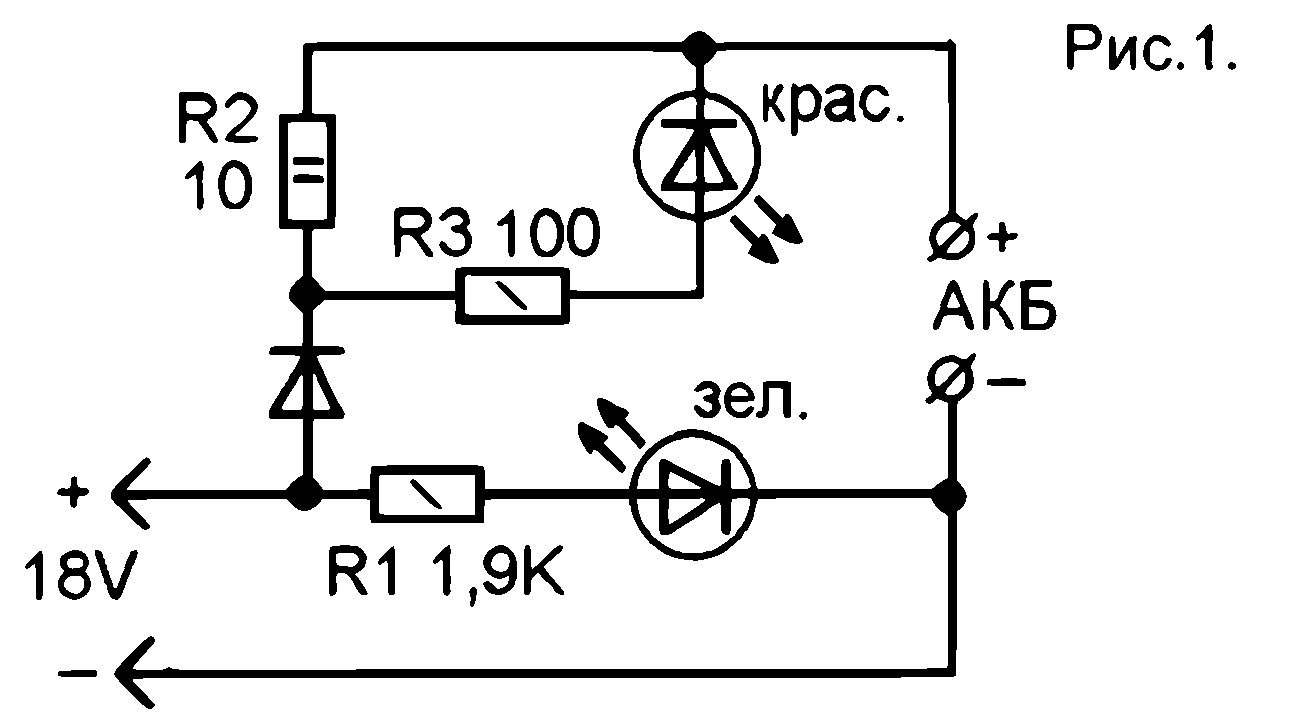

Разобрав зарядное устройство, стало ясно, что внутри простейшая схема из трансформатора и выпрямителя. В док-станции всё было еще хуже. Индикаторный светодиод и небольшая схема на одном транзисторе, которая отвечает только за срабатывание индикатора, когда в док-станцию вставлен акб. Никаких узлов контроля заряда и автоотключения, только блок питания, который будет заряжать бесконечно долго, пока последний не выйдет из строя.

Поиск информации по проблеме привел к выводу, что почти у всех бюджетных шуруповёртов точно такая же система заряда. И лишь у дорогих приборов процессор на управлением реализована умные системы заряда и защит как на самом заряднике, так и в аккумуляторе. Согласитесь, это ненормально. Возможно, по мнению автора ролика, производители специально используют такую систему для того чтобы аккумуляторы быстро выходили из строя. Рыночная экономика, конвейер дураков, маркетинговая тактика и прочие умные и непонятные слова.

Давайте доработаем это устройство, добавив систему стабилизации напряжения и ограничения тока заряда. Аккумулятор на 18 вольт, никель-кадмиевый с емкостью в 1200 миллиампер часов. Эффективный ток заряда для такого акб не более 120 миллиампер. Заряжаться будет долго, но зато безопасно.

Давайте сначала разберемся, что нам даст такая доработка. Зная напряжение заряженного аккумулятора, мы выставим на выходе зарядника именно это напряжение. И когда аккумулятор будет заряжен до нужного уровня, ток заряда снизится до 0. Процесс прекратится, а стабилизация тока позволит заряжать аккумулятор максимальным током не более 120 миллиампер независимо от того, насколько разряжен последний. Иными словами мы автоматизируем процесс заряда, а также добавим индикаторный светодиод, который будет гореть в процессе заряда и погаснет в конце процесса.

Все нужные радиодетали можно приобрести дешево — в этом китайском магазине. Кэшбэк (возврат с покупок): до 90%. Схема узла.

Схема такого узла очень проста и легко реализуема. Затраты всего на 1 доллар. Две микросхемы lm317. Первая включена по схеме стабилизатора тока, вторая стабилизирует выходное напряжение.

Итак, мы знаем, что по схеме будет протекать ток около 120 миллиампер. Это не очень большой ток, поэтому на микросхему не нужно устанавливать теплоотвод. Работает такая система достаточно просто. Во время зарядки образуется падение напряжения на резисторе r1, которого хватит для того, чтобы высвечивался светодиод и по мере заряда ток в цепи будет падать. После некоторой величины падения напряжения на транзисторе будет недостаточное светодиод попросту потухнет. Резистор r2 задает максимальный ток. Его желательно взять на 0,5 ватт. Хотя можно и на 0,25 ватт. По данной ссылке можно скачать программу для расчёта микросхемы 18.

Напряжение на выходе не переделанного зарядного устройства составляло около 26 вольт, при том, что проверка осуществлялась при 3 ваттный нагрузки. Аккумулятор, как уже выше было сказано, на 18 вольт. Внутри 15 никель-кадмиевых банок на 1,2 вольта. Напряжение полностью заряженного аккумулятора составляет около 20,5 вольт. То есть на выходе нашего узла нам нужно выставить напряжение в пределах 21 вольта.

Теперь проверим собранный блок. Как видно, даже при закороченном выходе ток не будет более 130 миллиампер. И это независимо от напряжения на входе, то есть ограничение тока работает как надо. Монтируем собранную плату в док-станцию.

В другой статье о переделке трансформатора.

izobreteniya.net

3S-4S платы BMS или один из вариантов переделки шуруповерта под литий

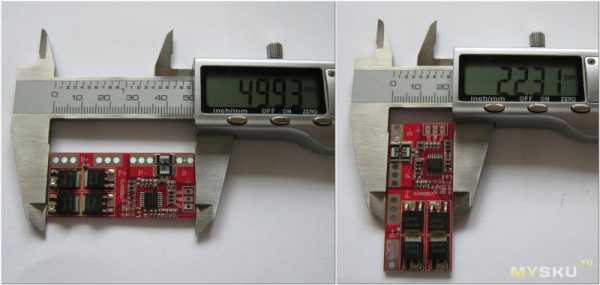

Габариты плат:

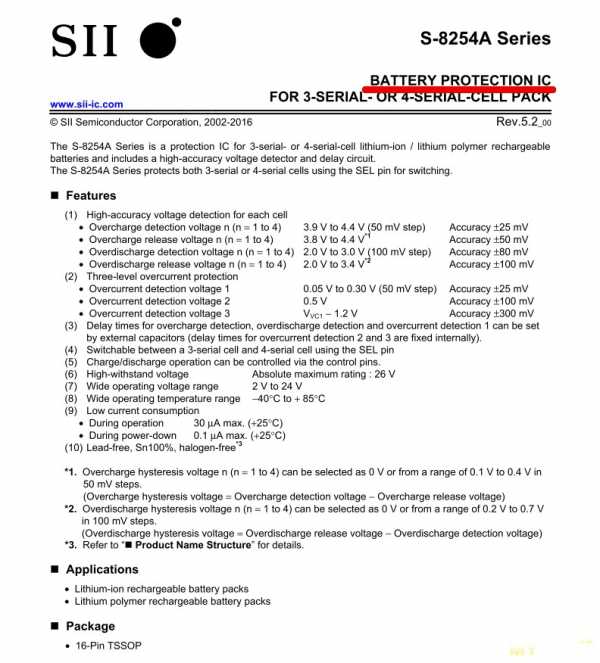

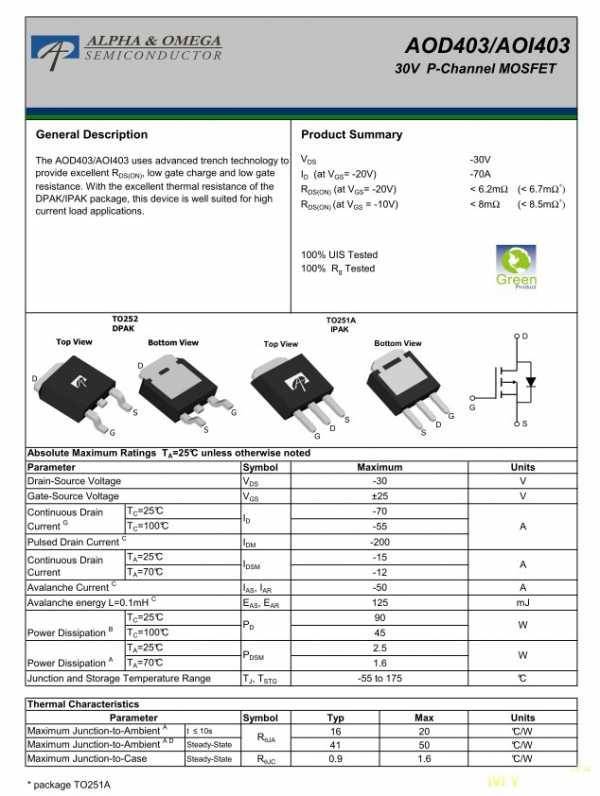

Начнем с синей платы защиты:

Тестирование плат:

— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядника iCharger 208B, правда, уже без балансировочного хвостика:

Update 1: Тест нагрузки:

Возможные схемы применения или как переделать питание шурика на литий:

Итак, самый распространенный вариант выглядит так:

Более правильный вариант:

Итак, хватит болтовни, переходим к переделке. Поскольку я не имею шурика на NiCd аккумах, поэтому о переделке только на словах. Нам будет нужно:

— Первый вариант. Блок питания (БП), как минимум, на 14V или больше. Ток отдачи желателен не менее 1А (в идеале около 2-3А). Нам подойдет блок питания от ноутбуков/нетбуков, от зарядных устройств (выход более 14V), блоки для питания светодиодных лент, видеозаписывающей аппаратуры (DIY БП), например этот или этот:

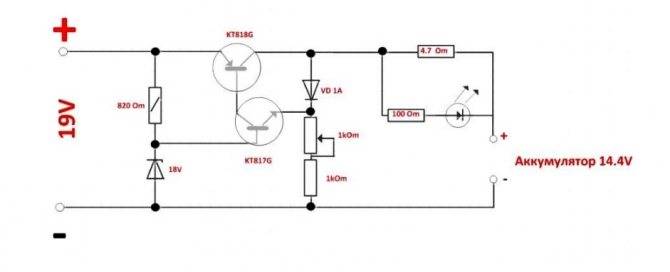

Как все это хозяйство соединить:

Update 2, еще несколько способов переделки шурика:

Следующий вариант (подсказали по комментам, спасибо I_R_O и cartmannn):

Еще один вариант, предложенный камрадом Volosaty:

Преимущества:

Вывод: обозреваемые платки неплохи, должны подойти для любой задачи. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :-)…

Киса:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Определение неисправности и восстановление аккумулятора шуруповерта

Прежде чем приступать к ремонту аккумулятора, следует определить его неисправность, иначе ремонт сделать будет довольно сложно или совсем невозможно. Нужно отметить, что выход из строя одновременно всех элементов аккумулятора невозможен, за исключением редких случаев, когда могло произойти длительное замыкание выходных клемм батареи.

Для определения неисправности следует:

1. Поставить батарею на зарядку и дождаться, пока она полностью зарядится.
2. После этого разобрать корпус, и замерить напряжение каждого зарядного элемента. Разница напряжения по банкам для никель-кадмиевых батарей, может быть в пределах 1,2-1,4 V, а разность литиевых может быть около 3,8 V.
3. Банки, имеющие напряжение меньше номинального, следует пометить. После чего, аккумулятор нужно снова собрать и дать ему полную нагрузку до ощутимой разрядки.
4. Затем батарею снова разобрать и по новой произвести замеры напряжения каждой банки.
5. Обычно самая большая просадка напряжения будет в помеченных элементах, которые нужно будет «реанимировать» или просто заменить.

Если для работы шуруповерта необходимо напряжение 12 V, можно попытаться найти неисправные элементы более простым способом. Для этого нужно:

1. Произвести полную зарядку аккумулятора, после этого его разобрать и замерять напряжение каждого элемента.
2. Затем с помощью 12 вольтовой лампочки полностью его разрядить и снова замерять напряжение всех элементов, чтобы определить, какие из них неисправны.

Вместо лампочки, можно использовать подходящий по напряжению резистор.

Ремонт и замена элементов аккумулятора шуруповерта

Наиболее эффективный метод, как восстановить аккумулятор шуруповерта – это простая замена вышедших из строя зарядных элементов, которые были обнаружены во время их проверки.

Важно. Приобретенные элементы должны по своей емкости и габаритам четко совпадать с заменяемыми. Для ремонта нужно будет приготовить: паяльник, оловянный припой и спиртовой флюс (желательно)

Для ремонта нужно будет приготовить: паяльник, оловянный припой и спиртовой флюс (желательно).

Сам процесс замены зарядных элементов не предоставляет какой-либо сложности, лишь бы был навык в пайке.

Восстановление аккумулятора шуруповерта

Внимание. Чтобы не нанести вред аккумулятору при работе с паяльником, пайку нужно производить быстро. Для соединения элементов рекомендуется использовать родные пластины, а при невозможности их использовать, полностью заменить их на такие же по размеру, но из меди

Это нужно для правильного процесса зарядки. При разном сечении соединительных пластин между элементами, они будут нагреваться, и естественно, для защиты заряжающихся банок будет постоянно срабатывать термистор

Для соединения элементов рекомендуется использовать родные пластины, а при невозможности их использовать, полностью заменить их на такие же по размеру, но из меди. Это нужно для правильного процесса зарядки. При разном сечении соединительных пластин между элементами, они будут нагреваться, и естественно, для защиты заряжающихся банок будет постоянно срабатывать термистор.

Нужно внимательно отнестись к сборке батарей. Соединение должно быть последовательным – минус каждой батареи подсоединяется к плюсу следующего элемента.

После полной сборки всех элементов, производится выравнивание их потенциалов, так как они на данное время будут разными. Для этого нужно провести определенный цикл зарядки/разрядки. Отремонтированный аккумулятор полностью заряжается, после чего он должен примерно сутки отстояться. Через сутки нужно измерять напряжение по отдельности всех элементов, и если сборка была произведена правильно, показатель напряжения каждого элемента должен соответствовать 1,2 V.

После этого батарею следует снова полностью разрядить. Для этого собранному аккумулятору, при помощи шуруповерта, дается полная максимальная нагрузка до его полной разрядки. Главное не перегружать сам шуруповерт, чтобы его не пришлось в будущем ремонтировать. Эту процедуру зарядки/разрядки нужно повторить несколько раз подряд.

Таким же образом примерно каждые три месяца, рекомендуется проводить процедуру по стиранию «эффекта памяти», которая продлит работу аккумулятора и самого шуруповерта.

Переделка шуруповерта на литиевые аккумуляторы 18650

Каждый мастер встречается с проблемой снижения работоспособности инструмента, или полного отказа из-за аккумулятора. Производители используют в 12-ти, 14-ти, 18-ти вольтовых шуруповертах аккумуляторы из никель-кадмиевых батареек. Схема последовательной сборки нескольких элементов создает нужное напряжение. Замена никель-кадмиевых батареек на литийевые увеличивает срок службы аккумулятора, облегчая конструкцию. Обязательная установка платы BMS добавляет надежность. Поэтому переделка шуруповерта на литиевые аккумуляторы, в основном, на форм-фактор 18650, оправдана.

Основания и сложности переделки

Преимущества и недостатки LI Ion

Прежде всего, отметим, что старые никель-кадмиевые батареи вполне надёжны, недороги и могут работать в условиях низких температур, выдерживая большое количество циклов заряда-разряда. Однако они имеют одно нехорошее свойство, состоящее в постепенной потере ёмкости, если ставить их на зарядку, не дождавшись полного разряда (так называемый «эффект памяти»).

Необходимость в переделке шуруповерта на литиевые аккумуляторы 18650 объясняется рядом преимуществ последних, основными из которых являются:

• Большая емкость, позволяющая продлить время эксплуатации прибора;
• Заметно меньшие, чем у других батарей габариты и вес (фото ниже);

• Способность хорошо «держать» заряд, находясь не под нагрузкой;
• Отсутствие эффекта памяти, характерного для старых батарей.

Однако и у новых литиевых аккумуляторов имеется недостаток, заключающийся в ухудшении параметров при полном их разряде. При напряжениях более 4,2 и менее 2,7 Вольт они «чувствуют» себя не очень комфортно. Именно поэтому ещё при производстве эти изделия оснащаются встроенными контроллерами, защищающими их от КЗ, перенапряжений и глубокого разряда.

Обратите внимание! Встроенный электронный регулятор автоматически отключает их при размыкании питающей цепи, или когда аккумулятор шуруповерта находится вне отсека рабочего инструмента. Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами.

Проблемные места

Для реализации обозначенных выше преимуществ потребуется решить ряд вопросов, возникающих при переделке аккумулятора шуруповерта на li-ion, а именно:

• Рабочие габариты нового изделия, определяемые из его обозначения (диаметр – 18 мм, длина – 65 мм) не совпадают с размерами заменяемых элементов;
• Полноценная замена аккумуляторов возможна лишь при условии доработки батарейного отсека, позволяющей поместить плату контроллера и жгут соединительных проводов;
• При переделке также должна учитываться разность напряжений каждого из элементов сборного источника, состоящего из нескольких акб (1,2 Вольта у никель-кадмиевых против 3,7 Вольт у LI Ion).

Важно! С учётом данного обстоятельства необходимо заранее попытаться подогнать суммарное напряжение нескольких новых элементов под старое его значение (на рисунке ниже приведены никель-кадмиевые батареи). Никель-кадмиевые элементы. В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

При этом важно соблюдать меру и просчитать экономическую целесообразность перехода на li ion 18650 (иначе модернизация может оказаться дороже самого инструмента)

Сборка готового аккумулятора

Сборка будет состоять из нескольких этапов:

• Очистить все части корпуса.
• Продумать размещение нового зарядного блока в корпусе. Аккумулятор будет по габаритам существенно меньше старого, поэтому его нужно надежно зафиксировать внутри короба, иначе вибрации при работе шуруповерта быстро выведут из строя блок. Для фиксирования блока можно применить герметик или обычный клей Момент.
• Клеммник с припаянными проводами желательно постараться аккуратно поставить на старое место. Его также потребуется зафиксировать, если в корпусе не предусмотрены для этого пазы.
• Монтаж защитной платы.
• Объединение всех частей аккумуляторного блока. Проверка на надежность размещения. В некоторых моделях шуруповертов они зафиксированы клеем. Можно использовать Момент.

Несколько слов о том, как выбрать защитную микросхему

Выше было сказано, что без защитной платы инструмент не сможет стабильного и долго функционировать.

Поэтому прежде, чем начинать переделывать аккумулятор шуруповерта на литий 12 В или 18 вольт, нужно подобрать хорошую плату BMS.

На что обратить внимание при выборе?

• Балансировку. Если она есть, значит, можно легко обеспечить равномерность заряда батареек. Балансировка предполагает и подбор платы по значению тока.
• Значение тока. Ориентировочно параметр должен равняться 20-30 А. Если оборудование малой мощности, то берут плату с 20 А. Для мощных инструментов потребуется 30-40 А.
• Параметры напряжения для отключения аккумуляторных батарей при каждой перезарядке. Достаточно 3.4 В.
• Параметры напряжения для отключения оборудования. Плата подбирается под технические особенности блока. Минимальное значение — 2.6 В
• Значение тока для срабатывания защиты. Предупреждение перегрузки оборудования.
• Значение сопротивления транзисторов. Подойдет минимальный параметр.

Особенности, преимущества и недостатки литиевых аккумуляторов для шуруповерта

Если ручной электроинструмент с питанием от бытовой электросети привязан к розетке проводом, ограничивая движения человека, держащего прибор в руках, то аккумуляторные собратья агрегатов «на привязи» обеспечивают куда большую свободу действий в работе

Наличие аккумулятора весьма важно, когда речь идет об использовании шуруповертов

В зависимости от типа применяемой аккумуляторной батареи, их можно условно разделить на две группы – с аккумуляторами никелевыми и литиевыми, причем особенности последних делают этот электроинструмент наиболее интересным для пользователя.

Комментарии

Вещь конечно полезная, но как по мне, то немного лишняя, а кроме того не всегда безопасная. Если Ваш шуруповерт работает от напряжения 12 или 13В можно произвести поиск более простым методом.

Поэтому необходимо определить место поломки.

Алгоритм работы схемы довольно прост.

Это значит, что он загрязнет пылью от щеток.

Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает.

Для начала взглянем на принципиальную схему. Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров.

Этот метод эффективен в том случае, если электролит в наличии, но потерял объем. Воспользовавшись паяльником, разъедините 2 элемента на следующем рисунке указано стрелкой. Восстановление аккумулятора шуруповерта в домашних условиях.

Как найти показатель наибольшего тока в шуруповерте?

Переделка 12В шуруповерта на литиевые батареи подразумевает подсоединение устройства к лабораторному источнику питания с показателем наибольшего тока в 30 А. Регулятор ограничителя ставится на наибольшее значение. Создав уровень напряжения источника питания близким к номинальному показателю грядущего аккума, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, подымется до отметки 5 А. Сейчас следует резко надавить на курок. Это закоротит цепь питания. Ток достигнет мощности 20-30 А. Вам, его показатель был бы еще выше, однако мощность источника питания не даст это зафиксировать. Это будет недолговременный ток нагрузки при резком нажатии на курок шуруповерта

Неважно какая модель такового устройства отреагирует аналогично

Дальше следует зажать наконечник шуруповерта тисками и пронаблюдать, до какого значения повысится ток употребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока в данном случае растет до 10-12 А.

Так можно обусловиться с величиной тока нагрузки. При таких обстоятельствах он будет равен 5 А на холостом ходу и 30 А при резком начале, а при критической нагрузке составит 12 А. Изготовитель должен избрать литиевые ячейки, номинальный показатель тока нагрузки которых будет равен 10-20 А, а импульсный — 25-30 А.

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения

Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

Разобранный корпус АКБ

Особенности выбора литиевых аккумуляторов

Литий-ионное поколение является наиболее современным

При выборе аккумулятора необходимо обращать внимание на следующие показатели:

• Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
• Скорость зарядки (максимум 2 часа).
• Цена (не более 50 % стоимости шуруповерта).
• Особенность работы на полной мощности.
• Память уровня заряда.
• Самозарядка.
• Габариты.
• Устойчивость к температурным перепадам.

Демонтаж корпуса аккумулятора

Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.

После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.

АКБ без корпуса

Типы соединений элементов в батареи

Принято выделять:

• Последовательное соединение — положительный полюс соединяется с отрицательным.
• Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.

Пайка блоков питания

Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.

Пайка проводов АКБ с модулем

Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Зарядка

Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:

• Со встроенным блоком питания.
• С внешним блоком.
• Импульсивные.

Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта

Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда

Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.

Что необходимо знать перед переделкой

Для переделки аккумуляторного шуруповерта под литий-ионные АКБ есть 2 препятствия. Эти батарейки дорогие и с ними невозможно работать при минусовой температуре. Емкость банок начинает падать, начиная с +10 градусов. Работу надо выполнять пошагово. Перед началом следует определиться с количеством используемых блоков в батарее, это скажется на уровне конечного напряжения.

Важно правильно выбрать литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости. Запрещается использовать старые батарейки с ноутбука, и просто разные виды

Все аккумуляторы в сборке должны иметь наименьший разбег характеристик и емкости. Характеристики следует сопоставить с показателями номинального тока разряда и напряжения. К примеру, чтобы собрать блоки питания 14 Вольт, понадобится установить контроллер с таким же уровнем напряжения. Нужно обязательно установить защитную плату, иначе в ходе работ Li-ion элемент перегреется и спровоцирует возгорание

Запрещается использовать старые батарейки с ноутбука, и просто разные виды. Все аккумуляторы в сборке должны иметь наименьший разбег характеристик и емкости. Характеристики следует сопоставить с показателями номинального тока разряда и напряжения. К примеру, чтобы собрать блоки питания 14 Вольт, понадобится установить контроллер с таким же уровнем напряжения. Нужно обязательно установить защитную плату, иначе в ходе работ Li-ion элемент перегреется и спровоцирует возгорание.

При замене АКБ нужно использовать только новый элемент

Соединение элементов батареи

Соединение Li—Ion аккумов для шуроповерта производится несколькими методами:

• Применение особых кассет. Способ резвый, но контакты владеют огромным переходным сопротивлением, могут стремительно разрушиться от сравнимо огромных токов;
• Пайка. Метод, пригодный для умеющих паять, потому что нужно владеть определенными способностями. Пайка должна выполняться ускоренно, так как припой стремительно остывает, а длинный нагрев может разрушить аккумулятор;
• Точечная сварка. Является желаемым способом. Не все имеют сварочный аппарат, такие услуги могут оказать спецы.

Соединение частей пайкой

Принципиально! Элементы должны соединяться поочередно, тогда напряжение аккумов складывается, а емкость не меняется.

На втором шаге припаиваются провода к контактам собранной батареи и к защитной плате согласно схеме подключения. К контактам самой батареи для силовых цепей припаиваются провода с площадью сечения 1,5 мм². Для других цепей можно брать провода потоньше – 0,75 мм²;

Потом на батарею надевается кусочек термоусадочной трубки, но это не непременно. На защитную микросхему также можно надеть термоусадку, чтоб изолировать ее от соприкосновения с аккумами, по другому острые выступы пайки способны разрушить оболочку элемента и спровоцировать КЗ.

READ Как Подключить Шуруповерт К Сети 220в
