Переделка конного плуга под мотоблок

Плуг к мотоблоку своими руками из конного – как сделать своими руками?

В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

1. Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
2. Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
3. Нижние части деталей соедините посредством саморезов;
4. Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
5. К нижнему концу закрепите лемех;
6. В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
7. Посередине закрепите сдвоенную часть рукояток.

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

Мотоблок – достойная замена минитракторов в небольших фермерских и приусадебных хозяйствах. Оснащенный дизельным или бензиновым двигателем, в зависимости от мощности за одну рабочую смену он способен обработать внушительную площадь, вспашка которой вручную заняла бы в разы больше времени.

Самодельная сборка силового агрегата (мотоблока) нецелесообразна из-за дороговизны и сложности процесса. Зато его основной рабочий орган – плуг – изготовить и собрать своими руками дело нехитрое, в чем мы и убедимся в данной статье.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

Регулировка

Чтобы правильно пахать плугом на мотоблоке, нужна точная настройка. Ниже, полная инструкция, которая поможет отрегулировать для легкой вспашки земельного участка.

Оборотный плуг для вспашки делает отвал на одну сторону с переворотом пласта. Прежде чем пахать, требуется настройка положения в трех позициях:

1. Глубина пахоты (лемех опускают или поднимают).
2. Угол наклона лемеха (поперек оси борозды, влияет на градус оборота пласта).
3. Угол атаки (вдоль оси борозды, положение лемеха относительно грунта).

Для такой регулировки на большинстве навесных кронштейнов и мотоблоков предусмотрены отверстия в разном положении и регулировочные винты.

Сначала регулируют положение самого лемеха в кронштейне (глубина вспашки). Лемех передвигают вверх или вниз, чтобы добиться нужной глубины вспашки. (15-20 см).

Затем устанавливают положение кронштейна с плугом относительно мотоблока (угол наклона лемеха). Для этого на большинстве моделей в месте крепления навесного кронштейна к корпусу мотоблока есть возможность дополнительной регулировки по глубине, а также установка угла наклона. Сделать это можно так:

1. Левое колесо поднимают на прокладках на высоту, равную глубине предполагаемой вспашки. Например, 17 см. При этом закреплённый плуг тоже наклоняется.
2. Отпускают болты крепления кронштейна плуга и поворачивают его так, чтобы лемех снова стал перпендикулярно земле, под 90 градусов.

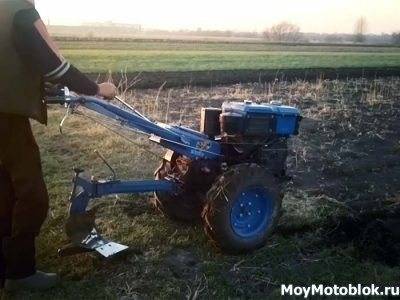

В результате получается примерно такой наклон:

Кроме регулировки по глубине и углу наклона, требуется регулировка угла атаки плуга. Это угол, под которым режущая часть лемеха входит в землю. Регулировку проводят предусмотренным для этого винтом на кронштейне. Среднее значение этого угла выставляют так:

1. Мотоблок с плугом ставят на ровную площадку так, чтобы лемех полностью лежал на земле, параллельно ей.
2. Регулировочным винтом поднимают заднюю часть плуга так, чтобы она поднялась над землей на 2.5 см, а передняя режущая кромка оставалась лежать на земле.

Это самый оптимальный угол атаки для большинства плугов. Если возникают проблемы (нетипичный грунт, нестандартная форма плуга), угол меняют путем проб.

Проблемы с неправильным углом атаки – плуг зарывается в землю, мотоблок не тянет. Надо поднять нос лемеха.

Или наоборот, лемех при пахоте выскакивает из земли вверх, требуются большие усилия, чтобы давить на мотоблок вниз. Тогда нос лемеха опускают.

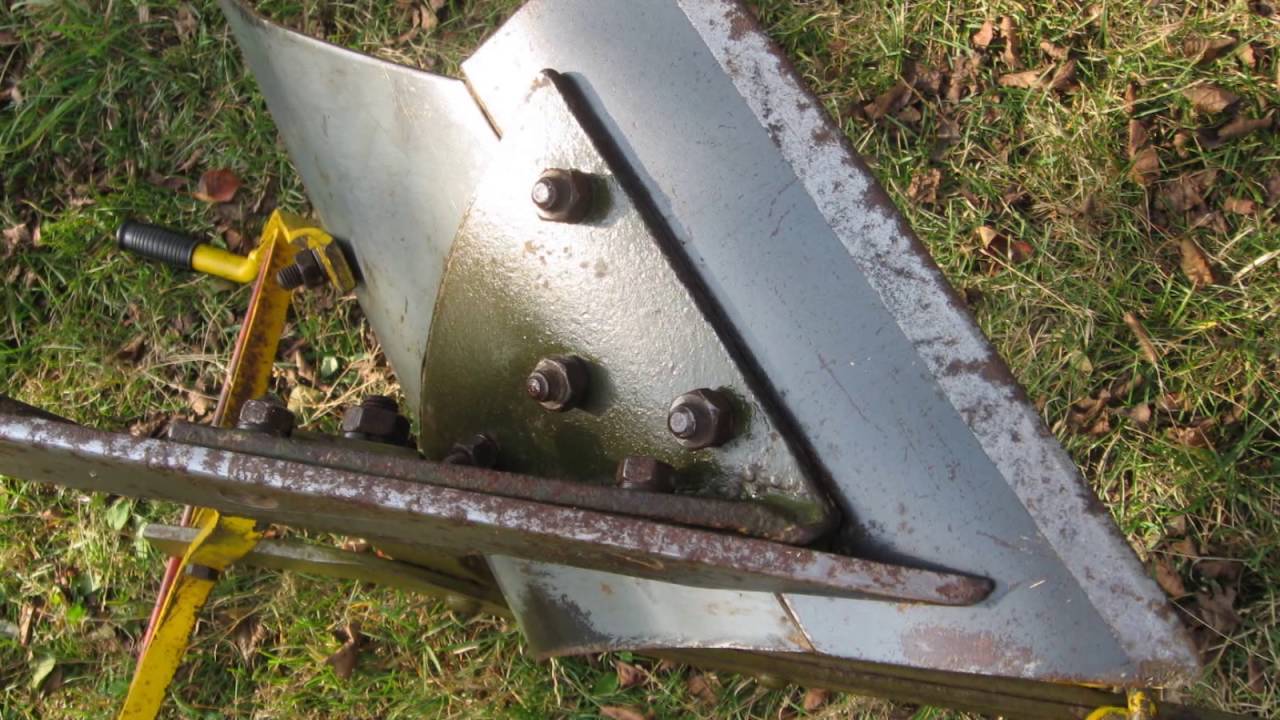

На фото – плуг с винтовой регулировкой положений:

При этом на вертикальной планке крепления лемеха к кронштейну отсутствуют отверстия для регулировки глубины вспашки.

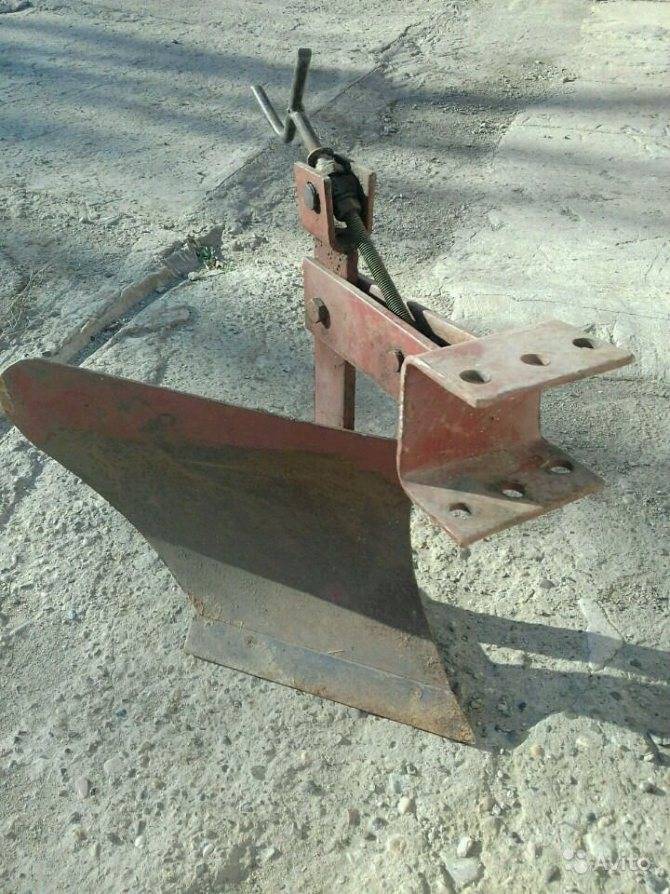

Такие отверстия есть на следующей модели:

В продаже есть десятки разновидностей навесных плугов для мотоблоков с разными механизмами и узлами регулировки. Но все они должны регулироваться по трем вышеперечисленным позициям – глубина вспашки, угол наклона относительно мотоблока, угол атаки. При выборе следует учитывать возможности и удобство таких регулировок, а также соответствие размеров лемеха мощности мотоблока.

Настроить плуг можно до такой степени точно, что мотоблок может пахать огород сам, без участия человека. Пахарю остается только развернуть его и направить в борозду. Пример такой работы можно увидеть на следующем видео:

Процесс идеальной настройки может только казаться сложным. На самом деле это просто правильное выполнение вышеописанных настроек по глубине, наклону и углу атаки. Плюс к этому хозяин мотоблока на этом видео выполнил еще два технических приема: утяжелил колеса по 20 кг в каждое и доработал плуг, сделав острой верхнюю часть плуга.

На практике, можно обойтись без этого, навесив груз на переднюю часть мотоблока и используя стандартные металлические колеса с грунтозацепами. Смысл показанной на видео заточки верхней части плуга, которая не входит в землю и не режет её, понять вообще трудно.

Вспашка мотоблоком с металлическими колесами-грунтозацепами:

При вспашке одно колесо мотоблока, как правило, идет по готовой пропаханной борозде. Таким образом, ширина между бороздами определяется сама собой. Она равна расстоянию от колеса до центра режущего лемеха и регулировке не подлежит. В теории, это расстояние можно изменить, если передвинуть колесо по оси или изменить положение крепления кронштейна плуга к мотоблоку. На практике это может потребоваться только если используется маленький плуг с не широким захватом.

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом

При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко. Не должно быть просветов и заметных щелей

После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Не должно быть просветов и заметных щелей. После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится. Плуг, имеющий опорное колесо, желательно собирать на стальном листе

Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной

При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции. Тогда потребуется ее доработка

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Регулировка плуга на мотоблоке

Для работы на разных видах почвы, агрегат нужно настраивать иначе. Но основная регулировка происходит по нескольким критериям:

• настройка глубины вспашки;
• регулировка угла атаки;
• нарезка первой борозды.

Глубина вспашки. От настройки глубины пахоты зависит дальнейший процесс выращивания сельскохозяйственных культур. Если настроить недостаточную глубину, то корни вредоносных растений останутся под грунтом, а если глубина будет слишком большая, то плодородный грунт перемешается, и растения не получат нужных питательных элементов.

Угол атаки. Регулировка происходит при помощи полевой доски. От угла атаки зависит производительность работы агрегата: если угол атаки больше, чем нужно, то устройство застрянет в земле, а мотоблок забуксует; а если угол атаки будет недостаточным, то плуг не будет снимать нужный слой почвы.

Первая борозда. После проведения всех настроек нужно произвести пахоту первой борозды. На этом этапе становится понятно правильно ли настроен плуг. При следующей пахоте машина опускается одним колесом в колею, а дальнейшая настройка происходит в борозде.

Регулировка глубины вспашки

Глубина вспашки задается по двум параметрам:

• тип обрабатываемой земли;
• конструкционные особенности.

Перед началом настройки нужно найти максимально ровную площадку. Если есть возможность произвести регулировку на асфальте, то переместите машину на него. Когда техника пашет почву, правым колесом она движется по колее, а левое колесо находится на необработанной земле. Чтобы воссоздать такое положение машины, нужно установить под левое колесо мотоблока подставки, высота которых должна составлять глубину вспашки.

Глубина вспашки настраивается при помощи регулировочного колеса. Чем глубже будет опущено опорное колесо, тем меньше будет глубина пахоты и наоборот. Высота опорного колеса должна быть равна высоте поднятой стороны.

Угол атаки

Угол атаки регулируется на раме устройства. Настройте горизонтальное положение рамы с помощью талрепа и опустите агрегат до касания лемеха земли. Потом нужно немного приподнять корпус, чтобы задняя часть лемеха была поднята над землей на несколько сантиметров.

Если угол атаки будет слишком большим, то мотоблок будет зарываться в землю. Если угол атаки будет маленьким, то агрегат не погрузится на нужную глубину, а распашет только верхний слой почвы.

Первая борозда и угол отвала

Последняя регулировка — это нарезка первой борозды. После пробной пахоты становится понятно, правильно ли настроено устройство. Если техника не буксует и агрегат заглубляется легко, то значит плуг отрегулирован.

После нарезки борозды, машина опускается правым колесом в колею. После этого уточните глубину вспашки и отрегулируйте агрегат. Теперь можно приступать к полноценной вспашке.

Затачивание лемеха

Главный рабочий элемент плуга — это лемех (нож). На лемех приходится основная нагрузка при вспашке, потому что именно этот элемент прорезает слой земли. Со временем лемех затупляется, что приводит к уменьшению производительности пахоты. На агрегате должен быть установлен съемный лемех.

При повреждении режущей кромки, устройство перестаёт легко заглубляться в землю, а мотоблок начинает буксовать. Если процесс вспашки ухудшился, то значит пора произвести ремонт. Правильно заточить лемех можно только на специальном оборудовании, которое раскалит сталь, чтобы сделать её пластичной. После того, как сталь будет более пластичной, её выправляют, остужают и затачивают. В домашних условиях можно воспользоваться станком для заточки инструмента. Затачивать лемех нужно под небольшим углом, со стороны, на которой он врезается в землю.

Регулировка на тяжелых мотоблоках

Настройка плуга на тяжелых дизельных мотоблоках не отличается от регулировки на машинах легкого класса. Единственное, что на тяжелых машинах не устанавливают грунтозацепы, потому что масса такой техники превышает 200 кг. Главное, соблюдайте технику безопасности при подключении агрегата и вспашке. Ведь чем мощнее техника, тем нужно быть более внимательным при работе.

Преимущества самодельных плугов

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед использованием покупных. Его конструкция больше отвечает требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспахиваемого слоя, ширина вспахиваемого участка за один проход, а также эффект рыхления.

Плуг, изготовленный своими руками с учетом мощности двигателя, не создаст дополнительной нагрузки на мотоблок, исключит пробуксовывание колес и обеспечит оптимальный эффект вспашки. Применение качественного материала и соблюдение технологии позволит значительно увеличить срок службы. Изготавливая плуг, можно предусмотреть возможность крепления дополнительного оборудования для обработки почвы.

Лемех

Опыт хозяев, применяющих в своих полевых работах мотоблоки, оснащенные плугами, показывает, что лемех требуется периодически снимать, чтобы до начала работ его наточить. Выбирая материалы для изготовления лемеха, рекомендуем применить легированную сталь 9ХС, используемую при изготовлении циркулярных пил.

Может быть применена сталь 45, но ее потребуется закалить до твердости HRC 50-55. Не исключено применение обычных сталей, в том числе Ст.5, которые не подвергают закаливанию, но может быть доведена до нужного качества, если отбить кромку молотом и заточить ее.

Отвал

Отвал плуга можно изготовить разными методами, рассмотрим некоторые из них, чтобы была возможность выбора наиболее удобного и доступного по материалам и стоимости.

Отвал изготавливается из стального листа толщиной 3,0–4,0 мм. Для изготовления необходимы гибочные вальцы для придания отвалу изогнутой формы. Заготовку вырезают по шаблону, затем пропускают через вальцы и молотком доводят до требуемой формы.

• Сделать отвал можно, используя стальную трубу диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее готовим картонный шаблон, накладываем его на трубу так, чтобы угол, образованный нижней гранью и горизонталью трубы, составил 20-30°. Контур обводится, вырезается с помощью газовой горелки, после этого обрабатывается наждаком или болгаркой. Если потребуется, можно исправить форму при помощи молотка.
• При изготовлении отвала можно использовать стальной лист, но форму придать можно после предварительного нагрева заготовки, изогнув ее по матрице, например, взяв отвал покупного плуга.

Плуг для минитрактора своими руками — чертежи, сборка от сцепки до отвала

Тем более различных металлических деталей, валяющихся в старых гаражах в нашей сельской местности достаточно. Мы предлагаем нашим читателем одну самодельных моделей, которая получила множество положительных отзывов в сети.

Предлагаем ознакомиться Поилки для кроликов зимой своими руками

Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье.

Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров. А комплектуют его из старых металлических труб, пластин, уголков. Для работы понадобится:

1. Сварочный аппарат;
2. Ножницы по металлу;
3. Металлическая прямоугольная труба размерами 52х40х7 мм;
4. Металлическая полудюймовая труба, можно взять старую от системы отопления.
5. Болты М10;
6. Лист гетинакса в 25 мм;
7. Колеса от детского велосипеда.
8. Немного терпения.

Применяют плуг с минитракторами менее 12 л.с. Использовать его можно как распашной культиватор-окучник, бороздокопатель, соху. Благодаря необычной и простой конструкции справится с работами качественно и на любой почве. Можно агрегатировать не только с минитрактором, но и с мотоболом, а при желание отсоединить тяги, присоединить гужи и использовать с лошадьми. Ниже представлен чертеж-схема конструкции.

Огородный самодельный плуг для минитрактора или мотоблока: 1 — ручка-рукоятка из трубы, 2 шт; 2 — рама-грядиль; 3 — фиксация стойки винтом М 10; 4 — плуг; 5- крепежная вилка шарнира к раме; 6- дышло из трубы; 7 — колесо; 8 — ступица-подшипник из капронового материала; 9 — рукояток из трубы; 10 — шарнирная ось из болта М 10; 11 — контргайка; 12 — колесная ось; 13 — дистанционная капроновая шайба; 14 — ручка для дышла; 15 -тройник.

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.
