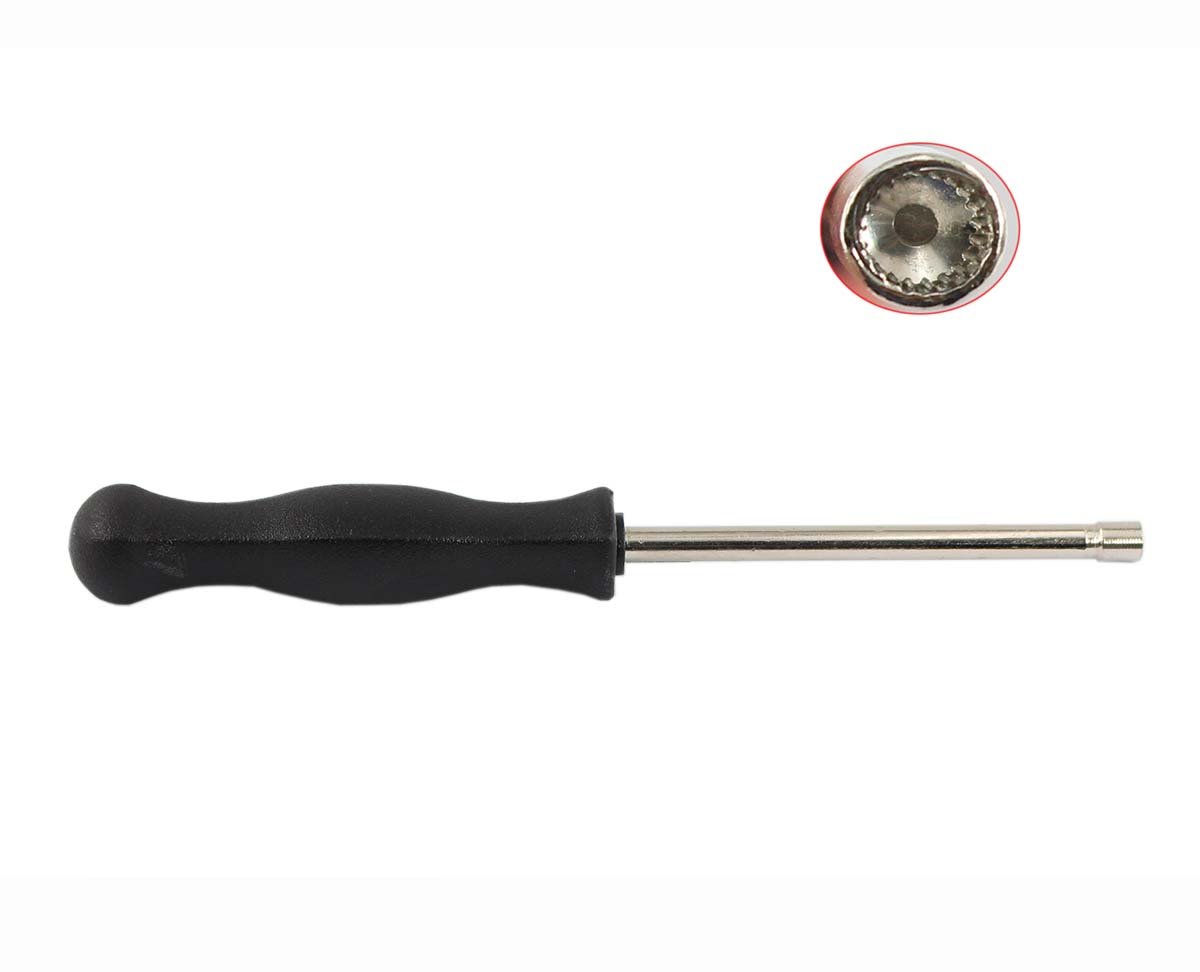

Отвертка для регулировки карбюратора хускварна 236

Почему глохнет бензопила

Если бензопила заводится и глохнет, причины могут быть различными. Следует провести внешний осмотр перед попытками починить инструмент.

Если пила заглохла при работе, следует проверить наличие смеси масла с бензином в баке. Если топливная смесь закончилась, устройство не будет работать. В тех ситуациях, когда бензин еще остался, следует оценить качество работы инструмента до момента выключения. Возникновение посторонних звуков и последующая резкая остановка должны насторожить.

Образование нагара на электродах тоже может вызывать затруднения в работе инструмента. Следует внимательно осмотреть устройство, при необходимости очистить.

При нажатии на газ

В случаях, когда бензопила глохнет при нажатии на газ, следует проверить глушитель и топливный фильтр. Возможной причиной неполадки является нарушение герметичности топливных шлангов. В некоторых случаях помогает добавление оборотов.

Иногда проверка всех деталей не дает результата, инструмент задыхается, захлебывается при добавлении газа. Если устройство глохнет, когда человек нажимает на газ, возможна подача топлива в недостаточном для нормальной работы количестве. Такое явление возникает из-за засорения карбюратора или фильтра.

Поломка может произойти и из-за засорения пылью воздушного фильтра. Когда даешь газу, устройство прекращает работать. Не стоит устранять неполадку самостоятельно, поскольку каждая модель обладает индивидуальными характеристиками.

Вызвать неполадку может недостаточность или отсутствие смазки на цепи бензопилы. Если цепь сухая, следует прочистить каналы, через которые масло подается на шину прибора. Если же масло протекает, отмечается наличие трещин, дефектов на трубах, нужно обработать их герметиком.

Под нагрузкой

В ситуациях, когда прибор глохнет при нагрузке, проблема может быть с бензобаком или фильтрами. Проверьте качество топлива и поменяйте фильтр.

Часто пила не набирает обороты из-за того, что залитая в бензобак смесь имеет низкое октановое число. Мощности не хватает, достаточный прогрев не получается, бензопила глохнет под нагрузкой.

Часто неисправности составных частей приводят к тому, что устройство под нагрузкой глохнет. Следует проверить на наличие подсоса шланги, сальники, прокладки. Если детали неисправны, можно попытаться починить их или заменить.

В случаях, когда бензопила заводится и сразу глохнет, горючего не хватает, устройство не нагревается. Следует заправить устройство

Важно использовать подходящую смесь. Для разных моделей лучше подходят различные виды топлива. Необходимо ознакомиться с инструкцией, рекомендациями, отзывами людей, у которых прибор работает нормально

Необходимо ознакомиться с инструкцией, рекомендациями, отзывами людей, у которых прибор работает нормально

Необходимо ознакомиться с инструкцией, рекомендациями, отзывами людей, у которых прибор работает нормально.

На холостом ходу

В тех ситуациях, когда бензопила глохнет на холостых оборотах, требуется осмотреть состояние глушителя. Если деталь загрязнена, отработанные газы плохо выводятся, двигатель не может продолжать работать, останавливается.

Пила глохнет на холостом ходу и в тех случаях, когда карбюратор неправильно настроен. Новичкам лучше поручить починку специалистам, поскольку есть вероятность неправильной настройки, из-за которой инструмент не сможет работать. Для регулировки карбюратора требуется тахометр.

На больших оборотах

Если прибор глохнет на высоких оборотах, обратите внимание на состояние бензинового и воздушного фильтров, исправность топливных шлангов

Загрязненный воздушный фильтр можно промыть под теплой проточной водой

Важно тщательно просушить деталь перед ее установкой, чтобы вода не нарушила исправность инструмента

Если через топливный шланг перестает протекать жидкость, он засорился. Можно прочистить деталь или заменить на новую.

В тех случаях, когда пила глохнет на больших оборотах, но жидкость в полном объеме протекает через шланг, а воздушный фильтр чист и исправен, ищите причину поломки в топливном фильтре. Установите на его место новый или очистите.

В некоторых случаях неполадка скрывается в бензиновом насосе. При износе составной части горючее начинает протекать сквозь стенки. Если данное явление отмечается, следует установить новый насос.

При наклоне

Если пила не развивает обороты при наклоне, отключается, прекращает работать, нужно проверить уровень топлива в баке. Если он не слишком высокий, находящееся в наклонном положении устройство не снабжается достаточным количеством горючего, поскольку топливная трубка оказывается выше уровня смеси.

Устройство и принцип работы карбюратора Husqvarna

Для успешного проведения настройки карбюратора бензопилы Husqvarna необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Husqvarna. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Работу по настройке или ремонту карбюратора на бензопилах компании Husqvarna можно выполнить и не имея определенного опыта. Для того чтобы сделать все правильно, необходимо соблюдать алгоритм и иметь минимальный набор инструментов. Также стоит заранее оценить свои силы и не рисковать, если вы совсем ничего не понимаете в технике. Поверьте, иногда лучше заплатить небольшую сумму мастеру, чем испортить инструмент самостоятельной регулировкой.

Бензопила многими рассматривается в качестве идеального и незаменимого помощника. Ведь с ее помощью можно выполнять все работы, которые ранее помогал делать топор, при этом не тратить много сил и времени. Именно поэтому практически у каждого домашнего умельца такой инструмент имеется в арсенале.

Конструкция рассматриваемых агрегатов не так уж и сложна

А это означает, что починить инструмент сможет каждый умелец, принимая во внимание советы специалистов. Мы же рассмотрим, в какой последовательности осуществляется регулировка карбюратора Husqvarna 236 своими руками

Настройка карбюратора бензопилы своими руками

Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.

Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.

Как снять карбюратор и нужно ли это делать перед настройкой

В случае, если бензопила не развивает скорость либо, напротив, работает на чрезвычайно высочайшей, карбюратор

можно регулировать, не снимая.

Но если бензопила не запускается, обороты леденеют на том же уровне либо она нестабильна. Настройка карбюратора бензопилой не изменит ситуацию. Его необходимо снять для чистки либо подмены деталей. В данном случае необходимо действовать в последующем порядке:

• Открутив крепежные крепления, снимите верхнюю крышку пилы.
• Снимаем прокладку и часть воздушного фильтра, откручивая болты либо отрывая крепления.
• С правой стороны карбюратора является шланг для горючего. Вынимаем его вкупе со стержнем управления демпфера.
• Вытащите карбюратор с креплений, которые держат его.

Разборка карбюратора делается в согласовании с аннотацией, поставляемой в комплекте. Разбирая, будьте очень аккуратны, составляя детали на приготовленную ткань.За маленьких размеров есть риск утраты компонент во время демонтажа и промывки.

Все приобретенные таким макаром детали промывают в специальной воды, сушат и протирают тканью без ворса.

Каналы, трубки и насадки продувают сжатым воздухом, если может быть, за ранее промыв их в ультразвуковой ванне.

Настройка зажигания после регулировки карбюратора

Если очистка и настройка карбюратора не убрали существующую делему, необходимо проверить свечу зажигания и настроить движок. Следует действовать в последующем порядке:

• Выворачивается свеча и проводится зрительный осмотр. Если он сухой со светло-коричневым отложением углерода, его можно считать невредимым.
• Если на свече зажигания найдены следы бензина, карбюратор следует отрегулировать. Это происходит так как она поступает лишним количеством горючего в бензиновый двигатель, заполняя его.
• Если свеча смотрится нормально, проверьте электрического оборудования. Сначала кабель, подающий ток на свечу. Конец его приподнимается на маленькое расстояние к радиаторной решетке цилиндра, а стартер ворачивается шнуром. Искра должна перескочить. Если нет, кабель инспектируют тестером и, если необходимо, подменяют.
• Если кабель в исправном состоянии, испытывается катушка зажигания. Если при обследовании не найдено соединенных либо покоробленных проводов, катушку вызывают тестером, сравнивая данные с сопроводительной документацией. Если обнаружены отличия, блок нужно поменять аналогичным.

READ Бензопила Expert Gs 4500 Видео

После подмены катушечного блока следует установить зазор магнито. Зазор меж катушкой зажигания и маховиком должен быть меж 0,2 и 0,4 мм. Для установления зазора нужен набор зондов, либо вы сможете использовать фольгу соответственной толщины. Зонд при монтаже зажимается меж катушкой и маховиком, а потом извлекается.

Особенности эксплуатации модели

Придерживаясь рекомендаций по эксплуатации от производителя, Вы значительно продлите срок службы бензопилы, убережете ее от преждевременного ремонта. Одно из основных требований – использование качественных горюче-смазочных материалов. Заправлять пилу следует смесью бензина с маслом в пропорции 1:40. Подходит бензин марок АИ-92 или 95. Масло подбирается исходя из условий эксплуатации. Это может быть как минеральное масло, так и синтетика. Второй вариант более дорогой, но все же эффективнее.

Важно также правильно произвести обкатку инструмента. Она проводится по такому алгоритму:

1. Заведите бензопилу и прогрейте ее в течение нескольких минут.
2. Поработайте инструментом около получаса в режиме легких нагрузок, распиливая тонкие ветки.
3. Далее можно постепенно увеличивать нагрузки.

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

• Движок плохо заводится и быстро глохнет. Возможная причина: обеднённая смесь.
• Чрезмерное (больше нормы) потребление топлива. Кроме того, интенсивные (больше обычного) выхлопы. Возможная причина: перенасыщенная смесь.
• Двигатель не хочет работать вообще. Причины здесь две: нет бензина (засорился топливный жиклёр) или нет искры (неисправна свеча, обрыв высоковольтного провода или выход из строя электронного блока).

Сам по себе сбой настроек бывает редко и причины, как правило, следующие:

• Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Возможная причина: неаккуратное прикосновение, попытка грубой регулировки или сильные внешние вибрации.
• Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
• Загрязнение карбюратора*. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. *В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

• Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
• Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
• Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

• резино-пластиковые детали (прокладки, диафрагма)
• тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.
