Отрезная пила по металлу своими руками

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

• фронтальная подача режущего диска;
• устройство с реализацией нижней подачи режущего элемента;
• конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

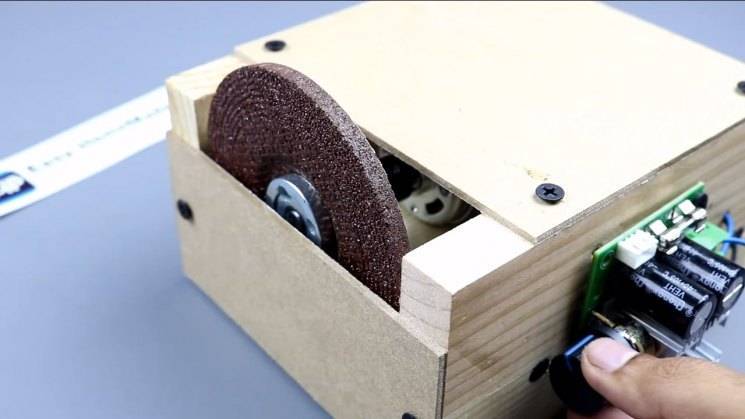

Самодельный отрезной станок с электродвигателем

Отрезной станок для резки металла своими руками сделать совсем несложно. Для этого необходимы: электродвигатель, маятник, привод, рабочий стол.

Отрезной станок по металлу — незаменимый инструмент в домашней мастерской, слесарном цехе, на строительной площадке. Производится немало промышленных моделей этих инструментов, но цена их порой не доступна не только частному мастеру, но и небольшому предприятию. Выход есть — отрезной станок по металлу своими руками сделать совсем несложно. Для этого необходимы только определенные навыки работы со сварочным аппаратом, слесарным инструментом, и некоторая квалификация электрика. Из материалов тоже не понадобиться ничего дефицитного, или недоступного в свободной продаже.

Изготовление самодельного отрезного станка

Не будем томить и сразу приступим к делу. Для изготовления отрезного станка своими руками нам понадобятся:

• Электродвигатель (трёхфазный, 1500 оборотов).
• Металлический уголок и профильная квадратная труба.
• Подшипники.
• Болты, гайка.
• Отрезной диск, шкив и ремень.
• Лист металла толщиной 2 и 5 миллиметра.
• Обыкновенная труба.
• Фанера
• Автомат выключения.
• Инструменты (токарный станок, болгарка, сварочный аппарат, дрель, молоток, напильник, штангенциркуль, и гаечные ключи).

Прежде, чем начать изготовлять отрезной станок, изучаем схемы и чертежи и смотрим, какая подходит больше под необходимые задачи.

Вариант 2 — как легко и быстро сделать маятниковую пилу

При наличии сварочного аппарата и расходных материалов, можно сделать стационарный станок из болгарки за считанные часы. Причем для этого не понадобится ничего покупать, так как необходимые трубки, арматуру и профиль можно отыскать в гараже или куче металлолома. Чтобы соорудить простейший отрезной станок, используя в качестве основного инструмента УШМ, понадобится воспользоваться следующими деталями:

1. Металлические профили размером 150-200 мм
2. Гильза длиной 10-15 см
3. Шпилька длиной 20 см и диаметром 8-10 мм
4. Шайбы
5. Уголок металлический
6. Лист металла толщиной 2-3 мм, который будет выступать в качестве основания

Итак для изготовления простейшей самоделки понадобится выполнить следующие действия:

Обрезать шпильку необходимой длины, после чего внутри поместить гильзу (она должна свободно перемещаться по шпильке), и на концы выступающей шпильки закрутить гайки. С обеих сторон закрутить по две гайки, так как вторые будут играть роль контргайки Гайки нужно завинчивать не полностью, они не должны соприкасаться с гильзой Получившуюся конструкцию следует приварить к стальному листу

При этом важно прихватывать именно гайки, а гильза при этом должна оставаться подвижной, то есть, свободно перемещаться На следующем этапе необходимо изготовить крепления для болгарки. Для этого понадобятся металлические профиля, а также шайбы, которые будут играть роль кронштейнов Нарезать необходимой длины (все зависит от применяемого инструмента, но для маломощной болгарки, длина профиля составляется 15-20 см). К концам профилей приварить шайбы

Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

К концам профилей приварить шайбы. Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

Ниже на фото показана конструкция самодельного станка из болгарки с подробным описанием необходимых материалов. Используя инструкцию, а кому-то достаточно схемы, чтобы изготовить самодельный отрезной станок

При этом немаловажно учитывать, что кожух для болгарки должен быть обязательно, иначе повышается риск получения серьезных травм. Эксплуатировать инструмент без защитного обмундирования не только на человеке, но и на самом устройстве, строго запрещено

Простейшее устройство готово к эксплуатации. Уголок в конструкции станка применяется в качестве направляющего для центрирования режущих материалов. В железном листе нужно также проделать прямое отверстие, куда будет «заходить» часть диска при распиливании заготовок.

Изготовление отрезного станка своими руками

Чтобы понять, как просто сделать из болгарки отрезной станок нужно иметь хотя бы начальный опыт работы с УШМ. Подобное оборудование изготовить самостоятельно достаточно просто, если точно знать все узлы будущего настольного оборудования.

Подготовительный этап

В начале всех работ следует найти точный эскиз станка, в котором, в пошаговом варианте будет изложена полностью вся сборка. Подобная предусмотрительность позволит заранее собрать весь необходимый материал для изготовления.

Вариант чертежей выбирается произвольно, не зависимо от мощности болгарки. Бесплатные размеры можно с легкостью найти в сети интернет.

Также требуется подготовить весь инструмент, который понадобится в процессе всей работы.

Чертежи для изготовления самодельного отрезного станка

Найти готовые не составит труда. Ниже представлен один из самых простых вариантов.

Чертеж самодельного оборудования

Пошаговая инструкция

На начальном этапе следует изготовить основание. Требуется разрезать уголок на четыре части под углом 45° с каждой стороны. Размеры деталей могут выбираются произвольными так как встречаются разные габариты болгарок. Они свариваются между собой образуя прямоугольник. В середине основания навариваются шины, которые снизу дополнительно укрепляются уголком. Таким образом должна получится площадка правильных размеров.

На следующем этапе необходимо выполнить маятник. Первым делом изготовляется его основа. Из проф трубы требуется сварить две детали под углом 90°. Они устанавливаются на основание, с расстоянием друг от друга равным 40 мм. Края деталей должны запиливаться на 45°. Это необходимо для того, чтобы детали имели полное прилегание к основе.

Далее необходимо подготовить механизм для качания. Он выполняется из шпильки и трубки. Вместо металлической трубы можно взять гайки с внутренней резьбой как у шпильки.

Две части трубок привариваются на вершины уголков, которые будут служить качающим узлом.

Для маятника берется профильная труба сечением 40×40 мм. Толщина стенки должна быть не менее 3 мм. По середине трубы сверлится отверстие, диаметр которого должен строго соответствовать диаметру шпильки.

На один край маятника устанавливается одна или несколько пружин: на краю сверлятся отверстия для зацепа.

Для крепления УШМ на стрелу маятника требуется просверлить отверстия в его основании. Необходимо приложить болгарку и отметить место для отверстия в стреле. Так как крепление на один болт является не надежным, необходимо закрепить сам режущий инструмент на дополнительные два болта. Для этого, с помощью сварки, делаются специальные крепления, которые устанавливаются на край стрелы маятника.

Перед испытанием станка, необходимо провести тонкую настройку. Устанавливают режущий элемент и делают первую протяжку по станине. В этом месте требуется установить упор или же специальные тиски для сверлильного станка. Начальный рез будет нулевой точкой отсчета.

Когда диск установлен на УШМ его прикладывают к станине и с помощью уголка проверяют ровность угла отреза. Если угол не отрегулирован, то это требуется сделать в обязательном порядке.

Последовательность действий

Самодельный отрезной станок должен отвечать конструктивным особенностям дискового устройства. Поэтому перед началом работы необходимо произвести тщательные расчеты.

Порядок действий мастера выглядит следующим образом:

Изготавливаемый инструмент относится к классу опасных, поэтому вначале следует позаботиться об изготовлении защитных кожухов. Они будут закрывать все режущие элементы конструкции.

Диск будет крутиться за счет двигателя, который необходимо правильно подключить – к режущему элементу посредством передачи, к сети посредством проводки.

У привода есть шкив, его необходимо смонтировать на предварительно подготовленный вал. Двигатель и диск располагаются в верхней части конструкции, представляя собой маятник.

Рама станка служит местом для размещения искроуловителя и непосредственно самих заготовок.

После монтажа маятника к раме наступает черед проводки.

После пробного запуска при наличии недочетов в работе производится отладка элементов.

Электродвигатель – важнейший узел, поэтому элементы пуска и аварийной остановки должны монтироваться в полном соответствии со схемой.

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование. Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Монтажные пилы

Особый подтип отрезных маятниковых станков отличается упрощённым устройством и повышенной мобильностью. Монтажные станки не имеют механизма разворота самой пилы и режут заготовку только по нормали.

Устройство в этом случае максимально упрощено, пила, маятник, станина. Диски для резки металла, как правило, абразивные, реже используются твердосплавные.

Привод на диск, у профессиональных отрезных станков, обычно ремённой, это позволяет снизить нагрузку на двигатель, избежать резких рывков.

Ввиду отсутствия жёсткого крепления маятника и заготовки, при работе с отрезными монтажными станками необходимо учитывать следующие нюансы:

• Используйте струбцину, для фиксации заготовки в момент резки.
• В момент пуска крутящийся момент диска дает сильный толчок пиле, учитывайте это.
• При резке монтажным станком на заготовке образуется заусенец, который впоследствии необходимо снимать.

Как выбрать

Выбрать маятниковый станок для домашнего мастера непростая задача

Для этого необходимо обращать внимание на рабочие характеристики, которые у различных моделей не всегда совпадают

Тип двигателя

Современные маятниковые станки могут быть оборудованы электромоторами двух типов:

• коллекторным;
• асинхронным.

Первый тип отличается высокой мощностью, но имеет серьезный недостаток, связанный с тем, что в нём используются угольные щётки, которые обладают крайне небольшим сроком службы. Асинхронные модели более долговечные и во время работы не создают много шума. Однако этот тип двигателей имеет ограничение по типу маятниковых станков, на которые их можно установить.

Ширина распила

При изучении различных моделей маятниковых станков следует обращать внимание и на такую характеристику, как ширина распила, которая зависит от особенностей конструкции станка и рабочих характеристик пильного диска. Чем больше диаметр режущего круга, тем более широким получается распил

Особенностью некоторых маятниковых станков является то, что в них режущий круг может крутиться только в вертикальной плоскости. Однако при необходимости можно приобрести и более универсальное устройство, оснащенное горизонтальными направляющими, позволяющими пильному диску перемещаться вперёд и назад.

Делая выбор между моделями с направляющими и без при условии, что в них используется пильный диск одного диаметра, лучше всего отдать предпочтение первому, поскольку он сможет обеспечить гораздо большую максимальную ширину пропила.

Электродинамический тормоз

Если в оснащении маятникового станка используется эта система, то пильный диск будет останавливаться почти моментально сразу после нажатия на соответствующую кнопку. Модели, оснащенные электродинамическим тормозом, являются более безопасными в работе.

Поддержание оборотов режущего полотна

Пила, которая способна поддерживать стабильные показатели вращения режущего диска, вне зависимости от уровня нагрузки не только в силах обеспечить более высокую эффективность работы, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные же специалисты вряд ли смогут ее оценить, поскольку в процессе работы выбор оптимальных оборотов ими осуществляется путем изменения уровня давления на пилу.

Лазерный указатель

С помощью этого приспособления можно с легкостью определить линию распила. Некоторые модели станков отрезных маятниковых могут во время работы производить определенный уровень вибрации, что может сбивать указатель. Это в итоге потребует от мастера время от времени проводить его повторную настройку. Из-за этого существенного недостатка подобные механизмы очень редко используются в мощных производительных станках.

Любительский или профессиональный инструмент

Если судить по назначению, то оборудование обоих типов создано для выполнения одних и тех же задач. Отличие профессиональных станков маятникового типа от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного промежутка времени. Обычные модели, предназначенные для эксплуатации в бытовых условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, однако выигрывают перед профессиональными аналогами за счёт своей более низкой цены.

Цена

Выбирая маятниковый станок, многие потребители среди прочих важных характеристик внимание обращают и на торговую марку. В зависимости от производителя маятниковые станки могут иметь аналогичные рабочие характеристики, но в то же время значительно отличаться между собой

Дело в том, что каждая компания при производстве подобного оборудования применяет различные материалы, собственную технологию и варианты сборки. Это в конечном счёте может повлиять и на цену отрезного станка.

Также стоимость пилы для резки металла зависит от известности и призвания завода-изготовителя. Возможны такие ситуации, что профессиональные станки никому не известной марки будут предлагаться по той же цене, что и оборудование именитого бренда, имеющее более бюджетный вариант исполнения. Аналогично пильный диск от известного бренда может стоить столько же, что и недорогая торцевая пила.

Однако, безусловно, при выборе маятниковой пилы по металлу цена на это оборудование от всемирно признанных брендов, например, Макита, будет выше, чем на станки малоизвестных фирм.

Достоинства и недостатки

При полной комплектации маятниковая пила абсолютно безопасна и комфортна в использовании. Пылесборник собирает элементы абразива и частицы металла. Зажим для закрепления заготовки держит отпиливаемую деталь и не допускает перекоса полотна.

Достоинства маятниковых отрезных станков:

• Многофункциональность, достаточно просто заменять полотно пилы.
• Качественный, точный срез заготовки, за счёт точности работы маятниковой установки, особенно это касается профессионального инструмента компании Макита.
• Высокая скорость резки, маятниковая отрезная пила по металлу работает достаточно быстро.
• Доступность и лёгкость монтажа. Купить такую пилу достаточно просто, она предлагается практически во всех магазинах инструментов. При особой необходимости можно собрать маятниковую пилу своими руками.
• Лёгкость обслуживания и смены элементов устройства и режущих дисков. Особенно просто заменять полотно пилы.

Недостатки: единственным недостатком этого рода станков является их высокая стоимость в профессиональном исполнении. Так, маятниковая пила Makita стоит от 10 тыс. рублей. Но в то же время инструмент компании Макита наиболее ценится нашими промышленниками. Макита выпускает электроинструмент и комплектующие, то же самое полотно пил, высокого качества и разной цены, от бытовых моделей, до высокопрофессионального оборудования.

Изготовление станка на основе обычной болгарки

Построить отрезной станок своими руками можно еще и из обычной болгарки. К примеру, у вас есть хорошая надежная болгарка фирмы Макита, и вам еще полноценный станок не нужен, так как пользоваться им вы будете время от времени. В этом случае вам так же, как и в предыдущем варианте, нужно своими руками сварить раму и станину, из трубы или швеллера сделать подвижную часть для установки болгарки.

Отрезной станок из болгарки

Далее, вам придется под свою конкретную болгарку разработать крепление. Подвижная часть выполняется также подпружиненной, тут технология похожа.

При изготовлении такого станка не забывайте еще и о том, что у болгарки существует такое понятие как обратный удар. Такое происходит, когда абразивный диск заклинивает в заготовке, и болгарка отстреливает назад. При этом осколки диска разлетаются во все стороны – это может серьезно травмировать человека, который работает

Поэтому при построении оборудования уделите внимание защитному кожуху, если его нет на болгарке

Отрезная пила, часть 1

В 2015 г. сделал отрезную пилу. Идея не моя, подглядел на YouTube. Вариантов исполнения таких пил очень много, у кого что есть, тот из того и варганит! Вариантов с амортизаторами тоже несколько, этот на мой взгляд, самый удачный.

Несущая пластина толщиной 3 мм., ложементы под аморты сделал из трубы подходящего диаметра, рёбра жесткости из обрезков металла.

Примеряю УШМ, одной точкой крепления будет сантехнический хомут, другой, стандартное отверстие в балгарке под ручку.

Первоначальный вариант, стойка сделана из уголка с разной полочкой 30х20 мм. Данный уголок оказался слабоват, вся конструкция болталась.

Первоначальный вариант шарнирного узла я сделал на капролоновых втулках, на таких весят педали тормоза и сцепления.Но шарнир на них получается хреновый, слишком большой люфт!

Внутрь подшипника забил металлопластиковую трубу на 1/2 дюйма, внутрь которой забил дюралевую трубочку подходящего диаметра и сделал выборку, что бы всё это оделось на капролоновую втулку. Как говорится — лёгких путей мы не ищем, такого нагородим, что хрен перелезешь ! ))))

Количество загружаемых фото ограничено, по этому продолжение следует в ЧАСТЬ 2.

Устройство отрезной машины

Любой труд, который связан будь то с металлом, будь то с деревом, требует выполнения процесса раскроя, для чего применяется специальное отрезное оборудование. Применение этого устройства невероятно обширное: от повседневных нужд и быта, и до больших заводов и фабрик.

Необходимо отметить, что машины этого вида представляют собой механизмы, которые позволят выполнить поперечный раскрой металла.

Отрезные станки могут производить распил деталей из любых типов металла: от меди и ПВХ-профиля, и до крупных стальных заготовок. Полуфабрикаты возможно резать под прямым и острым углами. Применяя отрезной станок, можно применять резку труб больших и средних диаметров.

Наиболее важным механизмом аппарата, его «душой», является электрический мотор и рабочий орган — отрезной круг, которые соединены друг с другом посредством зубчатых или ременных передач. У каждого из этих типов есть свои достоинства. К примеру, ременной присущий легкий ход, стойкая к различным видам нагрузок, менее шумная. Ее можно монтировать даже на массивный отрезной аппарат.

Зубчатая передача негабаритная, и за счет этой особенности подходит для миниатюрного самодельного отрезного агрегата. Следовательно, в процессе покупки отрезного механизма, нужно смотреть на вид используемой передачи.

Почти любой тип станка оснащается абразивными кругами, но, бывает, попадаются механизмы, на которых установлен твердосплавный диск. Более того, все подобные пилы по металлу оборудуются тисками, которые надежно фиксируют изделие или полуфабрикат.

Видео: самодельный отрезной станок с болгарки.

Для изготовления отрезного станка, понадобятся материалы:

• профильная труба 40 х 20 мм – 0,32 м;
• профильная труба 20 х 20 мм – 1,38 м;
• профильная труба 15 х 15 мм – 0,34 м;
• полоса 40 мм – 0,14 м;
• полоса 20 мм – 0,16 м;
• подшипники 100-я серия – 16 шт.;
• болты М10 под шестигранник 75 мм – 8 шт;
• гайки М10 – 12 шт;
• шайбы 10 мм – 32 шт;
• длинные гайки М12 – 3 шт.;
• длинная гайка М10;
• болт М12 с полной резьбой 200 мм;
• болты М10 40 мм – 2 шт.;
• болт под шестигранник с полной резьбой 70 мм;
• заглушки для профиля 20 х 20 мм – 6 шт;
• заглушки для профиля 40 х 20 мм – 1 шт;
• профильная труба 50 х 50 мм, для направляющей – 2 м или более.

Далее на фото, показан процесс изготовления самоделки.

Первым делом, изготовим роликовую каретку для линейной направляющей. В качестве ее основы будет применяться профильная труба с сечением 20 х 20 мм. Потребуются 4 заготовки длиной по 300 мм.

Затем, в заготовках, нужно просверлить сквозные отверстия для будущего соединения деталей. Их центры располагаются за 25 мм от каждого края профильных труб. Потребуется сверло с диаметром 11 мм.

Переворачиваем просветленный профиль на другой бок, и отступив уже 50 мм,сверлим аналогичные сквозные отверстия с каждой стороны. Чтобы спрятать применяемые в дальнейшем при сборке каретки болты сквозные отверстия в заготовках нужно доделать. Для этого одну стенку каждого профиля требуется рассверлить, применяя сверло с диаметром 17 мм. Так дорабатываются все 16 отверстий, примыкающие к ним остальные 16 остаются нетронутыми.

Изготовим плечо для крепления болгарки, отрезаем профиль 40 х 20 мм, длиной 300 мм.

Также потребуется сделать узел для регулировки глубины прохождения при распиле. Он изготовляется из профильной трубы 20 х 20 мм, длиной 160 мм. Его торцы срезаются под углом 45 градусов. Из профильной трубы сечением 15 х 15 мм нужно нарезать небольшие проставки длиной по 40 мм. Всего потребуется 8 шт.

Собираем конструкцию. В качестве соединяющей петли будет применяться болт М12 со сплошной резьбой длиной 200 мм. На него накручиваются 3 длинные гайки М12. Закрепив болты с гайками струбцинами к столу нужно приложить заготовки из пары профилей 20х20 мм, и одного 40 х 20 мм. Трубы нужно приварить к гайкам.

Затем, из полосы шириной 40 мм нужно вырезать 2 заготовки длиной по 50 мм. По центу ближе к краям сверлим по отверстию сверлом 11 мм.

Эти пластины, послужат креплением болгарки в штатные отверстия, применяемые для крепления ручки. В некоторых инструментах данные отверстия могут быть изготовлены под болты М8, что нужно будет учесть. Для надежности прижимные болты М10 40 мм нужно оснастить гайками. Болты вкручиваются в редуктор сквозь пластины и поджимаются гайками.

Теперь, немного отступив от крепления пластин уваривается ранее сделанная заготовка из профиля 20х20 длиной 160 мм. На ее свободный торец варится заглушка из той же полосы, что и крепление для болгарки. На выступающем ухе пластины сверлится отверстие, и на него наваривается гайка М10. Для усиления конструкции дополнительно на бок профиля нужно приварить стальную полосу длиной 160 мм, также спиленную под 45 градусов.

После покраски деталей, собираем каретку. Для этого потребуются винты М10 под шестигранник длиной 75 мм. Нужно стянуть заготовки профильных труб 20 х 20 мм между собой. При этом между ними набирается пирог: шайба, подшипник, шайба, проставка, шайба, подшипник, шайба. Повторив так еще 7 раз, в результате получается готовая каретка.

Собираем крепление для болгарки.

На столе, устанавливаем направляющую и роликовую каретку. Ее высота регулируется подкладкой деревянных брусочков. Инструмент крепится по кромке стола. Заготовки для распила прижимаются парой слесарных струбцин. Для удобства можно проводить раскрой в несколько проходов, каждый раз добавляя глубину запила.

Самодельный отрезной станок из болгарки, готов к работе.

Станок делает ровные и точные пропилы.

В результате, получился удобный отрезной станок по металлу.

Достоинства и недостатки

При полной комплектации маятниковая пила абсолютно безопасна и комфортна в использовании. Пылесборник собирает элементы абразива и частицы металла. Зажим для закрепления заготовки держит отпиливаемую деталь и не допускает перекоса полотна.

Достоинства маятниковых отрезных станков:

• Многофункциональность, достаточно просто заменять полотно пилы.
• Качественный, точный срез заготовки, за счёт точности работы маятниковой установки, особенно это касается профессионального инструмента компании Макита.
• Высокая скорость резки, маятниковая отрезная пила по металлу работает достаточно быстро.
• Доступность и лёгкость монтажа. Купить такую пилу достаточно просто, она предлагается практически во всех магазинах инструментов. При особой необходимости можно собрать маятниковую пилу своими руками.
• Лёгкость обслуживания и смены элементов устройства и режущих дисков. Особенно просто заменять полотно пилы.

Недостатки: единственным недостатком этого рода станков является их высокая стоимость в профессиональном исполнении. Так, маятниковая пила Makita стоит от 10 тыс. рублей. Но в то же время инструмент компании Макита наиболее ценится нашими промышленниками. Макита выпускает электроинструмент и комплектующие, то же самое полотно пил, высокого качества и разной цены, от бытовых моделей, до высокопрофессионального оборудования.

Маятниковая пила для небольшой мастерской.

Довольно часто возникает потребность отрезать ровно или под 45гр. профильную трубу, уголок. Может и существуют профессионалы режущие болгаркой сразу и ровно, но это не про меня.Как вариант УШМ+стойка, но если вы читали мои записи, для меня это слишком просто и не интересно.Итак- МАЯТНИКОВАЯ ПИЛА-запросы у меня следующие: работаю в гараже 3х6 там каждый сантиметр на счету, поэтому она должна быть передвижной, занимать не много места, хотелось бы резать за один раз профиль/трубу D50, больше не обязательно.Отдельно хочется сказать по поводу двигателя.Просматривая в сети примеры станков, рекомендуют ставить двигатели в районе 3+ Квт и оборотов поболее, в идеале подключение к 3~ф сети или через ёмкость к однофазной.У меня в наличии был двигатель в районе 1,2 Квт (шильдик затёрт, по этому примерно) 1450об/мин, решил рискнуть и применить его скорость на круге увеличить шкивами, дабы не потерять мощность и без того малую использовал частотник. Размер круга как самого распространённого в любых магазинах 230-й, с возможностью установки и 300-го (вроде как существуют, но пока на глаза не попадались).Далее в картинках:

На задних ногах колёса d75мм, на передних регулируемые опоры.По мере изготовления станка стараюсь всё грунтовать.

Остановлюсь немного на частотном преобразователе, хоть и появились они уже давно но ценник на них довольно кусачий, ради интереса первые поиски на алиэкспрессе выдают от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался.Самодельный частотник описывать здесь не вижу смысла(для этого нужно делать другую запись).Кому интересно вот ссылка www.radiokot.ru/forum/vie…a00f3c9cf83ec05932cbf10d0 тема существует с 2014г, схема дорабатывалась усовершенствовалась, повторена многими, находится в свободном доступе, автор поддерживает её до сих пор.Как говорится”при правильном монтаже и исправных деталях запускается сразу” Просто закину пару фото как выглядит изготовленный мной

Люблю когда самоделка имеет законченный вид, который не стыдно себе посмотреть и другим показать.После первой проверки станок был разобран по частям и покрашен двумя баллонами разнгого цвета.

Крепление крышки защитного кожуха сделано на удлинённых гайках, которые используются в паре со строительными шпильками.

Особенности ножа из пилы

Механическую пилу можно использовать для изготовления клинка, практически в любом состоянии. Даже если она испортилась и проржавела, все равно будет пригодна для самоделки. Достоинств у изделия достаточно:

• нож будет выполняться для себя, так что он будет уникален, и будет хорошо лежать в руке;
• широкий выбор материала как по длине, так и по ширине обуха;
• в закалке не нуждается;
• из одного полотна реально изготовить несколько ножей;
• такой клинок будет находиться в ценовой категории от 100$ и выше, лучше чем «китайщина» за 30-40$.

Это действительно так. Затратив не очень много времени, зависит от опыта, вы буквально за копейки получаете изделие с хорошими режущими свойствами. Не перегревайте его вовремя изготовления, и получится отличный нож.

Технология создания отрезного станка из болгарки

Простой способ изготовления самодельного отрезного станка по металлу – использование старой болгарки как основы. Нужно создать основание, пластинку рабочего стола с тисками. Электроинструмент закрепить на подвижной направляющей, установить подшипник для возможности передвижения пильного диска по вертикали. Проверить работоспособность самодельного агрегата перед началом работ

Важно оставить на месте защитный щиток на болгарке, чтобы снизить риск получения травмы

Заранее требуется подготовить инструменты, расходные материалы:

1. Металлические прутья.
2. Листовая сталь.
3. Шариковые подшипники.
4. Металлические шины.
5. Болты, гайки, саморезы.
6. Профилированные трубы.
7. Маленькая болгарка.
8. Электродрель со сверлами разного диаметра.
9. Сварочный аппарат.

Чертежи можно посмотреть в интернете. Сварочное соединение деталей более надежно, однако, если нет возможности работать с этим аппаратом, можно закреплять детали на резьбовые соединения.

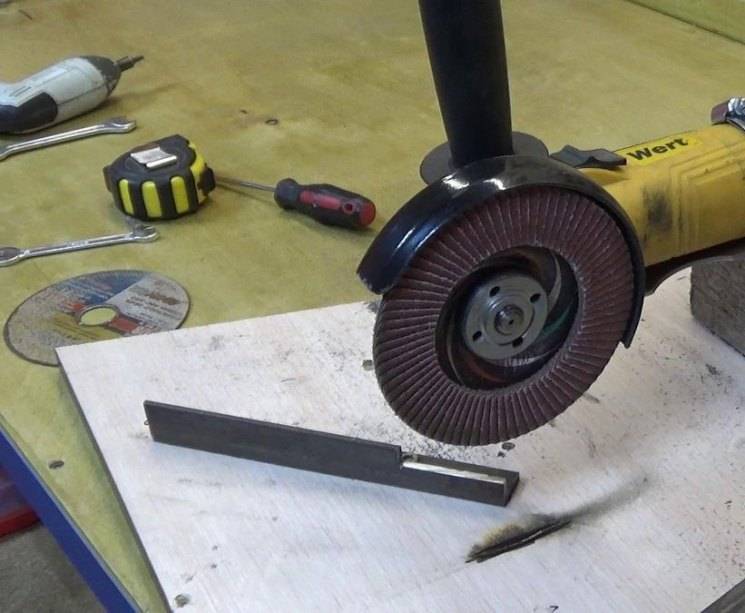

Отрезной станок из болгарки

Общее описание конструкции

На просторах интернета можно встретить огромное число вариаций на тему изготовления самодельной маятниковой пилы. Большинство из них совершенно не пригодны для повседневного использования, хотя встречаются действительно интересные технические решения. Мы предлагаем собирательный образ станины с рычажным шарниром, отвечающий базовым требованиям по надёжности и удобству использования. Предупреждаем, что такое исполнение требует внимательного и старательного отношения при сборке, но результат определённо того стоит.

В основании располагается каркас из стального проката, который может быть дополнительно покрыт горячекатанным листом. Важнейшее требование к этой части станка — высокая жёсткость и вес для достаточной устойчивости, либо наличие узлов крепления для стационарной установки на массивное основание.

В идеале самодельная пила должна иметь механизм как рычажно-поворотной, так и протяжной подачи. В фабричном исполнении для этого применяется обычный шарнир на узлах качения и рельсовые направляющие. Мы же предлагаем вариант с двумя суставами, в котором корректность хода обеспечивает подбором усилия пружин-компенсаторов.

Что в итоге…

При наличии инструментов, комплектующих и свободного времени, нет особой проблемы в том, чтобы своими руками изготовить самодельный отрезной станок. Весь процесс состоит из таких шагов:

• Изготавливаются посадочные кольца для подшипников и надеваются на шпиндель.
• На один конец шпинделя устанавливается шкив, а на второй отрезной диск.
• Из профильной трубы собирается рама для станка, на которую устанавливается двигатель.
• Изготавливается защитный кожух для отрезного диска, шарнир и станину для станка – из профильной трубы или металлических уголков.
• Все детали собираются в единую конструкцию, изготавливается ручка.

По желанию делается кожух для защиты ремня, защиту от искр на двигатель, тиски для заготовок. Можно установить в столе несколько полок из фанеры.

Финальный этап – подключение станка к сети и испытание.

Вопрос
